Opis

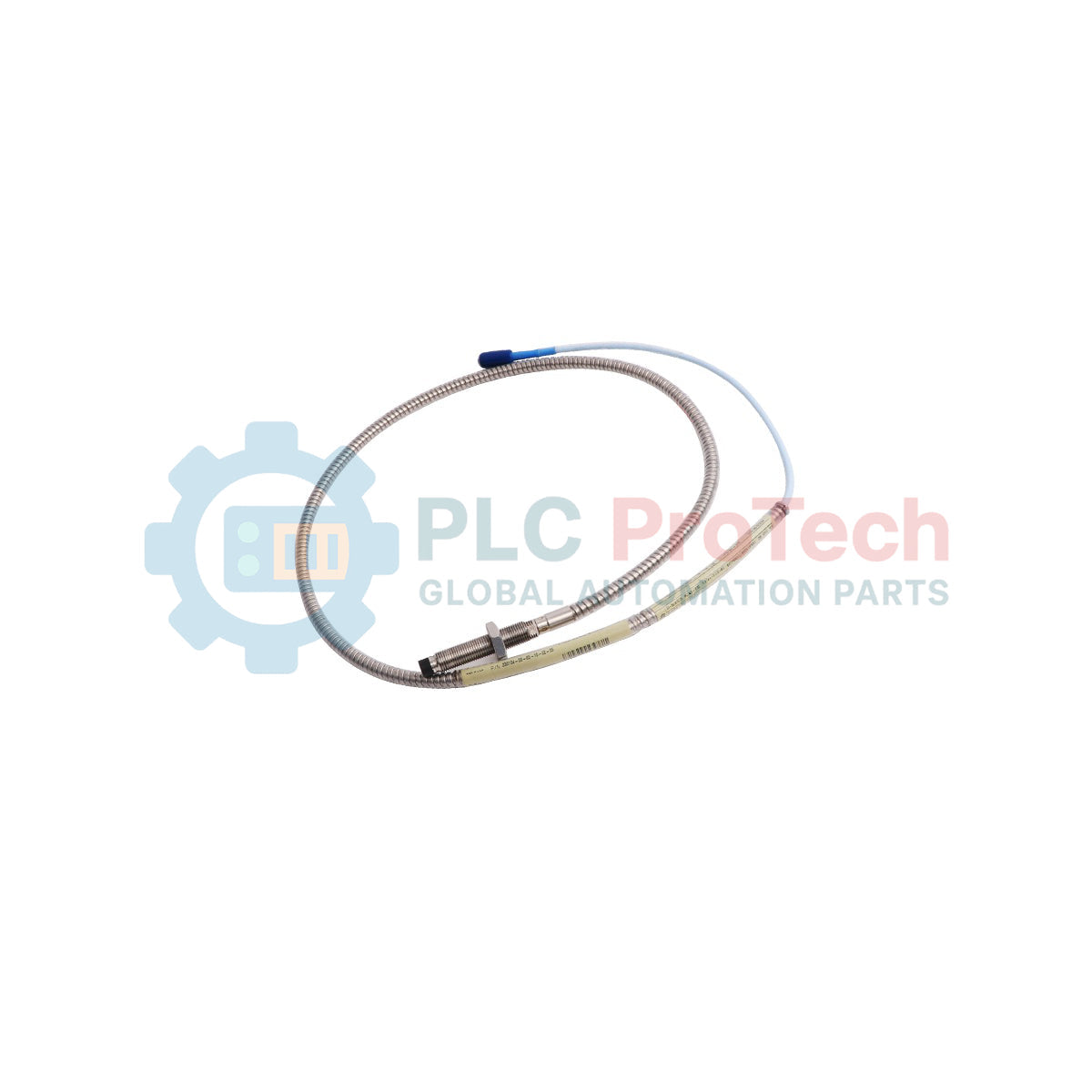

Monitorowanie drgań i położenia wału w krytycznych maszynach wirujących wymaga bardzo precyzyjnych pomiarów przemieszczenia, które zapewnia sonda zbliżeniowa 330104-00-04-10-11-00. Czujnik ten jest integralnym elementem standardowego w branży systemu przetwornika Bently Nevada 3300 XL 8 mm Series. Dzięki bezkontaktowemu pomiarowi względem przewodzącego celu zapewnia ciągłe, bardzo dokładne monitorowanie drgań promieniowych, położenia osiowego i prędkości obrotowej.

Ta konkretna konfiguracja jest wyposażona w gwint metryczny M10 x 1 oraz integralny pancerz ze stali nierdzewnej, chroniący kabel koncentryczny przed uszkodzeniami mechanicznymi i trudnymi warunkami pracy. Zaprojektowana z myślą o bezproblemowej integracji, współpracuje bezpośrednio z czujnikiem Proximitor 3300 XL, generując napięcie liniowo proporcjonalne do odległości między końcówką sondy a powierzchnią monitorowanego wału.

Cechy

• Wzmocniona ochrona kabla: Wyposażona w wytrzymały pancerz ze stali nierdzewnej, który zapobiega zgnieceniu, przetarciu i przecięciu kabla w wymagających instalacjach przemysłowych.
• Odporność na migrację cieczy: Wykorzystuje kabel koncentryczny FluidLoc, ograniczający przedostawanie się cieczy przez wnętrze kabla sondy.
• Wysokiej jakości materiał końcówki: Końcówka sondy jest wykonana z polifenylenu siarczkowego (PPS), zapewniającego obojętność chemiczną i stabilność w szerokim zakresie temperatur.
• Bezpieczne złącze: Zawiera miniaturowe złącze koncentryczne z fabrycznie zamontowaną osłoną złącza, chroniącą przed wnikaniem wilgoci i uszkodzeniami mechanicznymi.
• Pełna integracja z systemem: W pełni kompatybilna z krzywymi kalibracyjnymi serii Bently Nevada 3300 XL oraz standardowymi uchwytami montażowymi.

Zastosowania

• Monitorowanie drgań promieniowych wału turbiny i położenia wzdłużnego.
• Pomiary Keyphasor i odniesienia fazowego na wirnikach wysokoobrotowych.
• Monitorowanie mimośrodowości i rozszerzalności kadłuba w turbinach parowych i gazowych.
• Diagnostyka drgań w wysokowydajnych sprężarkach przemysłowych, pompach i przekładniach.

Specyfikacja techniczna

Wskazówki dotyczące instalacji

• Wyrównanie względem celu: Upewnij się, że materiałem celu jest standardowa stal AISI 4140, zapewniająca optymalną kalibrację fabryczną. W przypadku zastosowania innych materiałów konieczna jest ponowna kalibracja względem celu.
• Wymagany prześwit: Zachowaj wokół końcówki sondy minimalną średnicę wolnej przestrzeni wynoszącą 15,2 mm (0,6 cala), aby zapobiec obciążeniom bocznym lub zakłóceniom przesłuchowym powodowanym przez sąsiadujące elementy metalowe.
• Dbałość o złącze: Podczas instalacji utrzymuj złącza koncentryczne w czystości i suchości. Użyj dostarczonej osłony złącza, aby uszczelnić połączenie i zabezpieczyć je przed zanieczyszczeniami środowiskowymi.
• Prowadzenie pancerza: Prowadź kabel w pancerzu ostrożnie, aby nie przekroczyć minimalnego promienia gięcia wynoszącego 25,4 mm (1,0 cala).
