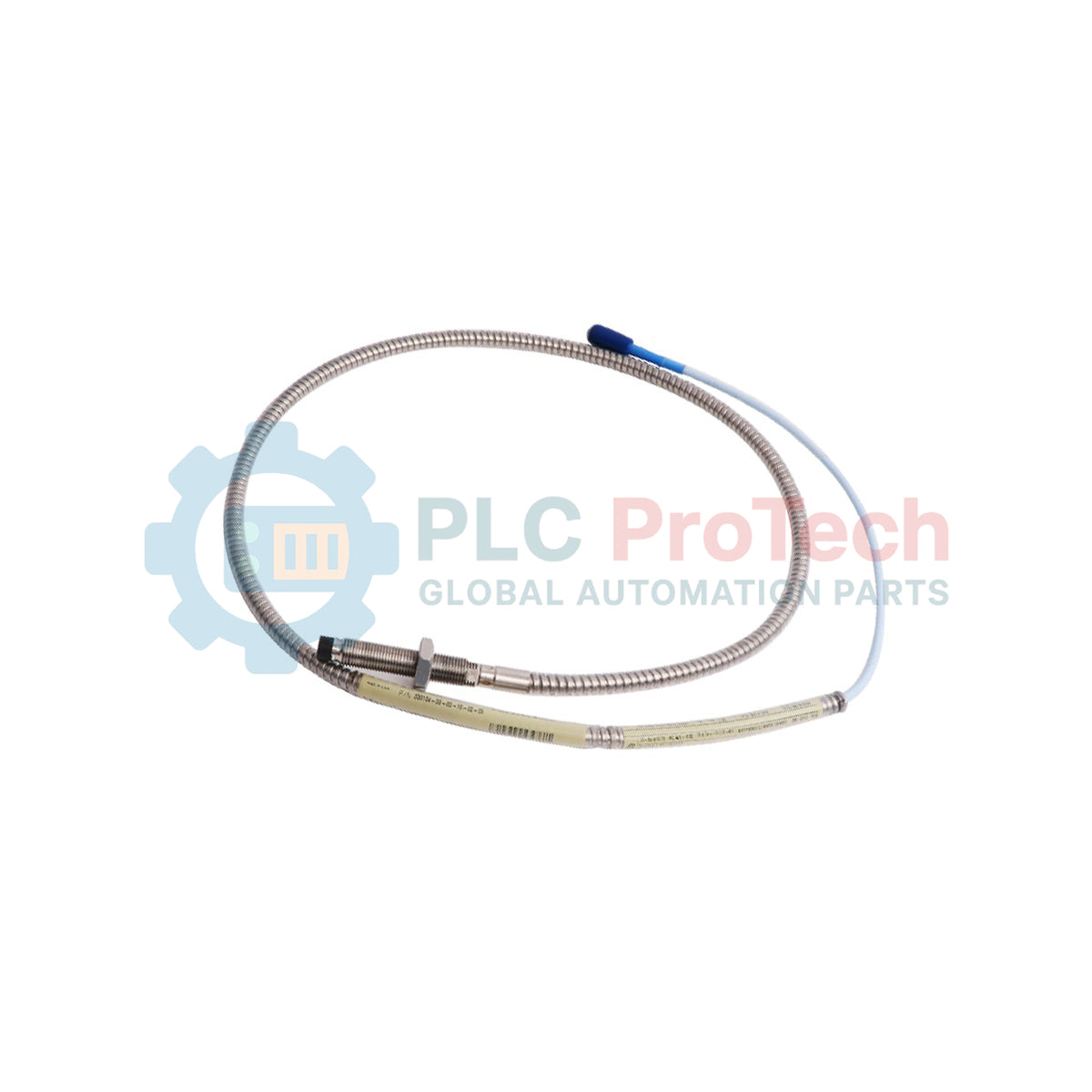

Bently Nevada 330104-00-13-10-02-CN sonda zbliżeniowa 3300 XL 8 mm

Opis

Zapewniając kluczowe dane o dynamicznym przemieszczeniu i położeniu wału dla systemów ochrony maszyn, Bently Nevada 330104-00-13-10-02-CN działa jako wzmocniony przetwornik bezkontaktowy w ramach serii 3300 XL 8 mm. Ta sonda zbliżeniowa została specjalnie zaprojektowana do pomiaru drgań promieniowych, siły wzdłużnej i odniesienia fazowego szybko obracających się wałów. Dzięki wysoce odpornej końcówce z siarczku polifenylenu (PPS) oraz gwintowanemu korpusowi ze stali nierdzewnej AISI 303/304 zachowuje stabilność elektryczną i mechaniczną w trudnych warunkach pracy, takich jak występujące w turbinach parowych, turbinach gazowych i dużych sprężarkach przemysłowych.

Najważniejsze cechy

• Zaawansowana ochrona końcówki: Formowana końcówka z siarczku polifenylenu (PPS) jest odporna na degradację chemiczną, przenikanie oleju i wysokie temperatury pracy.
• Solidna konstrukcja mechaniczna: Konfiguracja gwintu metrycznego M10x1 i całkowita długość obudowy 130 mm umożliwiają precyzyjne pozycjonowanie wewnątrz ciasnych obudów maszyn.
• System złącza ClickLoc: Wyposażona w pozłacane miniaturowe złącze koncentryczne ClickLoc, zapobiegające przypadkowemu rozłączeniu i zapewniające minimalne tłumienie sygnału.
• Wysoka stabilność sygnału: Zaprojektowana do bezproblemowej integracji z czujnikami Proximitor 3300 XL w celu uzyskania standardowego liniowego współczynnika 200 mV/mil (7,87 V/mm).
• Certyfikacja CN: Certyfikowana zgodnie z krajowymi dopuszczeniami dotyczącymi stref zagrożonych, zapewniająca bezpieczne zastosowanie w lotnych środowiskach przemysłowych.

Zastosowania

• Ciągłe monitorowanie drgań promieniowych łożysk ślizgowych.
• Pomiary położenia wzdłużnego w krytycznych maszynach wirnikowych.
• Pomiar prędkości obrotowej i śledzenie odniesienia fazowego Keyphasor.
• Monitorowanie stanu urządzeń w zakładach petrochemicznych, energetycznych i rafineryjnych.

Specyfikacje techniczne

Połączenia i interfejsy

Wnioski empiryczne z praktyki inżynierskiej

Modele alternatywne i kompatybilność

Układ sondy o długości 1,0 metra musi być zawsze połączony z odpowiednim kablem przedłużającym 3300 XL (o długości 4,0 lub 8,0 metrów), aby dopasować ścieżkę kalibracji systemów Proximitor o długości 5,0 lub 9,0 metrów. Bezpośrednie podłączenie sondy o długości 1,0 metra lub użycie kabli o niewłaściwej długości spowoduje poważne błędy kalibracji i nieprawidłowe pomiary przemieszczenia. W przypadku wymiany starszej sondy 3300 bez XL sprawdź, czy Proximitor został zmodernizowany, ponieważ niezgodność komponentów XL i bez XL pogarsza liniowe odwzorowanie.

Typowe problemy aplikacyjne i uwagi inżynierskie

Upewnij się, że w miejscu montażu wokół końcówki sondy znajduje się płaska powierzchnia o średnicy co najmniej 40 mm (1,6 cala), aby zapobiec obciążeniu bocznemu. Obciążenie boczne, powodowane bliskością sąsiednich metalowych elementów konstrukcyjnych, wytwarza pasożytnicze pola magnetyczne, które przesuwają napięcie bazowe szczeliny. Dodatkowo sprawdź, czy materiał tarczy jest stalą AISI 4140; inne stopy zmienią nominalny współczynnik 200 mV/mil i będą wymagać niestandardowych krzywych kalibracyjnych.

Wskazówki dotyczące uruchomienia i okablowania

Podczas podłączania miniaturowego koncentrycznego złącza ClickLoc ustaw złącza względem siebie i mocno je dociśnij, aż połączenie dynamiczne zatrzaśnie się na miejscu. Unikaj używania szczypiec lub ciężkich kluczy mechanicznych na obudowie złącza, ponieważ nadmierne dokręcenie lub zgniecenie cienkościennego złącza niszczy pozłacane styki. Jeśli połączenie jest bezpośrednio narażone na działanie syntetycznego oleju turbinowego lub rozpylanych rozpuszczalników, użyj silikonowych osłon złącza.

Wytyczne instalacji

1. 1 Sprawdź gwint maszynowy M10, aby upewnić się, że jest czysty, suchy i wolny od metalowych zanieczyszczeń, które mogłyby powodować zacieranie.
2. 2 Wkręcaj sondę w uchwyt montażowy lub tuleję, jednocześnie monitorując napięcie szczeliny za pomocą skalibrowanego multimetru podłączonego do zacisków Proximitor OUT i COM. Reguluj głębokość osadzenia, aż napięcie wyniesie około -10,0 V DC (środkowy punkt zakresu liniowego).
