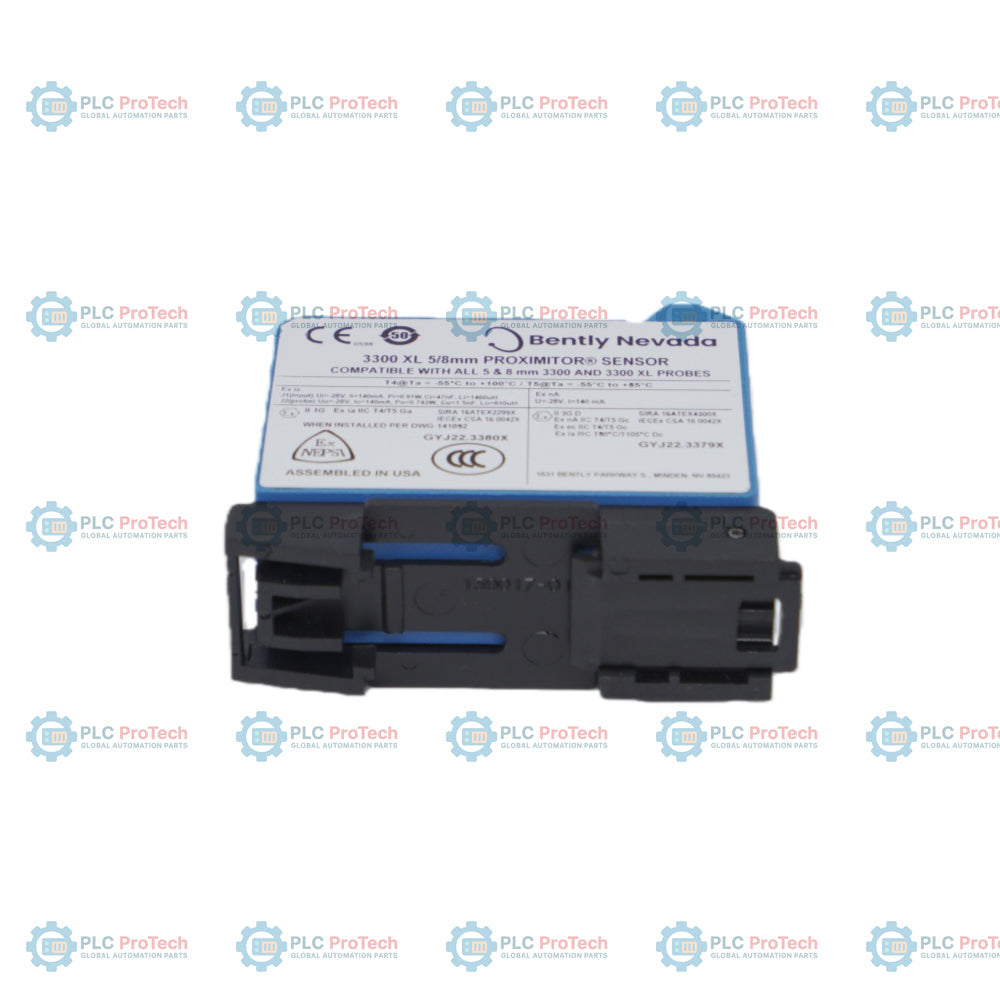

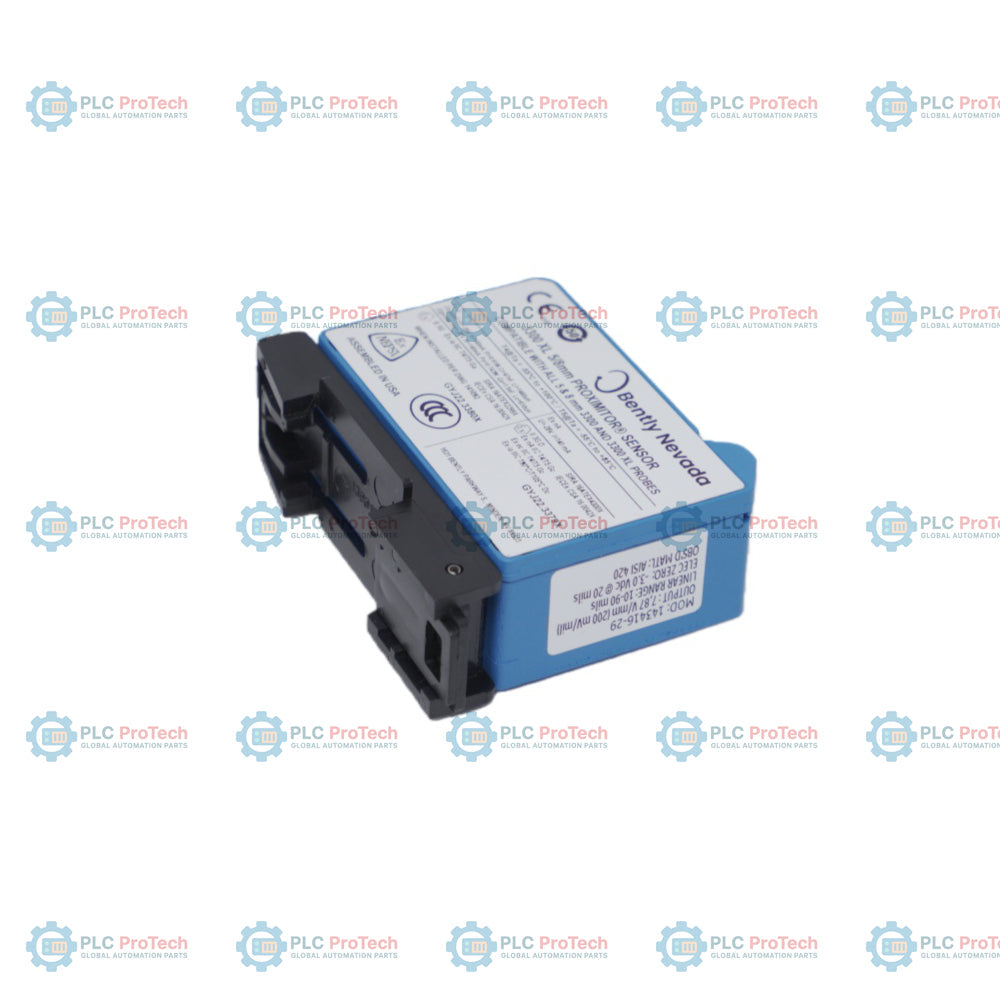

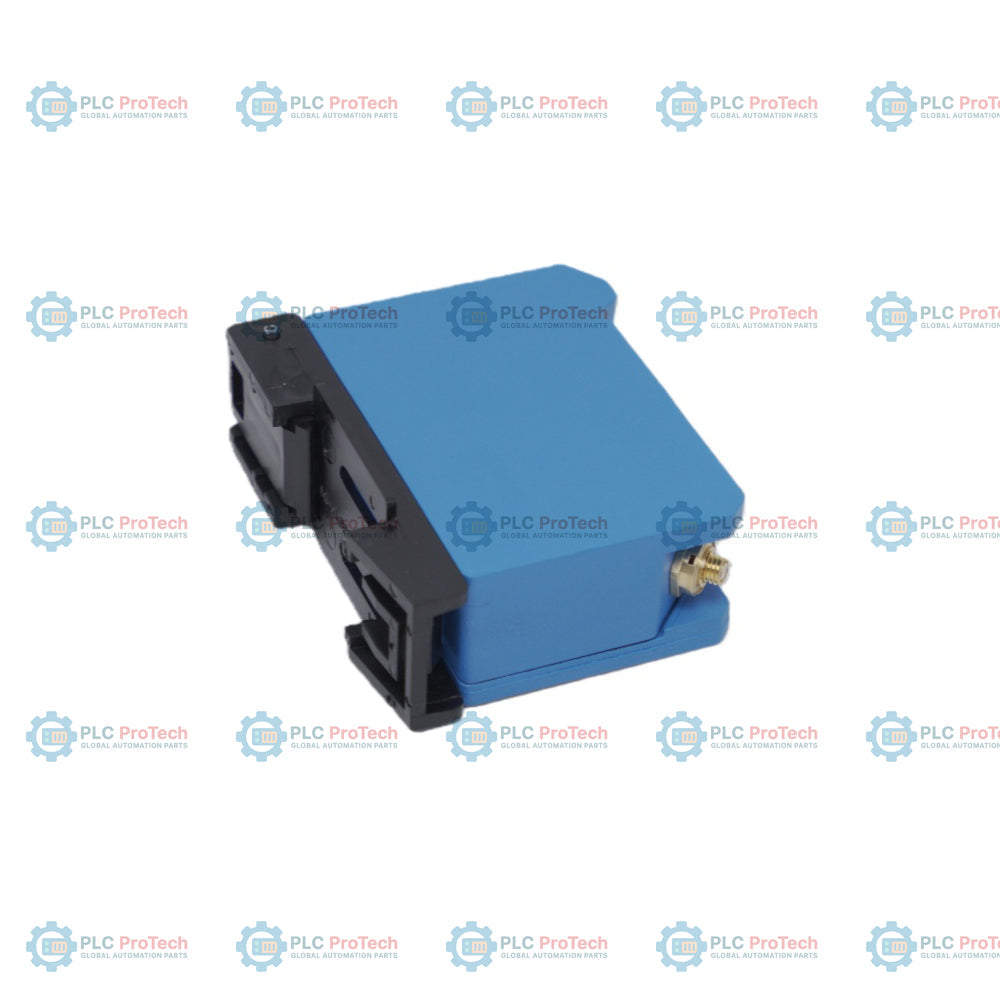

Bently Nevada 330180-X1-CN MOD 145004-82 3300 XL czujnik Proximitor

Opis produktu

 330180-X1-CN MOD 145004-82 to wysoce specjalistyczny czujnik zbliżeniowy 3300 XL Proximitor, zaprojektowany z myślą o precyzyjnej ochronie maszyn w najbardziej wymagających środowiskach przemysłowych. Ta konkretna konfiguracja jest przeznaczona na rynek chiński i spełnia rygorystyczne wymagania regulacyjne NEPSI, CCC oraz SRRC dotyczące pracy w strefach zagrożonych wybuchem i kompatybilności elektromagnetycznej. W przeciwieństwie do standardowych czujników zbliżeniowych kalibrowanych dla stali 4140, wariant MOD 145004-82 jest fabrycznie kalibrowany dla materiałów docelowych Ni-Cr-Mo-V (nikiel–chrom–molibden–wanad). Ta specjalistyczna kalibracja ma kluczowe znaczenie w przypadku urządzeń takich jak wysokociśnieniowe turbiny parowe lub specjalistyczne sprężarki, w których stosowane są wały ze stopów specjalnych. Zapewniając zlinearyzowane wyjście 7,87 V/mm (200 mV/mil) dla niestandardowego składu materiałowego, czujnik ten gwarantuje wiarygodność danych dotyczących drgań i położenia, zapobiegając fałszywym wyłączeniom lub pominięciu alarmów w krytycznych dla działania maszynach wirujących.

Opis przyrostków i modyfikacji

Złożoność techniczna modelu 330180-X1-CN wynika z określonych opcji zamawiania i modyfikacji sprzętowych:

• Modyfikacja X1: Oznacza niestandardową konfigurację sprzętową z montażem na szynie DIN, przeznaczoną do instalacji w szafach o dużej gęstości upakowania.

• CN (opcje specyficzne dla Chin): * Strefa zagrożona wybuchem: Certyfikat NEPSI dla atmosfer wybuchowych.

• Zgodność: Obowiązkowy certyfikat bezpieczeństwa CCC oraz dopuszczenie radiowe SRRC.

• Środowisko: Zgodność z chińską dyrektywą RoHS oraz 50-letni okres przyjaznego dla środowiska użytkowania (EFUP).

• MOD 145004-82: Wskazuje na fabryczną modyfikację zespołu przewodów drukowanych (PWA) i procesu kalibracji. Ta modyfikacja „MOD” zastępuje standard wzorcowy ze stali 4140 materiałem docelowym Ni-Cr-Mo-V (Target CT # CT-0069), zapewniając zachowanie zakresu liniowego systemu 3300 XL w całym zakresie dla tego specjalistycznego materiału.

Specyfikacja techniczna

Najczęściej zadawane pytania inżynierskie

Dlaczego wymagany jest MOD 145004-82 zamiast standardowego 330180?Czujniki zbliżeniowe działają na zasadzie prądów wirowych, które są bardzo wrażliwe na skład materiału docelowego. Standardowy czujnik kalibrowany dla stali 4140 będzie generował znaczne błędy współczynnika skali podczas pomiaru wału ze stopu Ni-Cr-Mo-V. Sprzęt w wersji MOD 145004-82 jest fizycznie dostosowany i skalibrowany do tego konkretnego stopu, aby zapewnić dokładność.

Jaką długość systemu należy stosować z tym urządzeniem Proximitor?Zgodnie z informacjami na etykiecie urządzenie jest przeznaczone do systemu o długości 9,0 metra . Należy użyć sondy 3300 XL 5 mm lub 8 mm oraz kabla przedłużającego, których łączna długość elektryczna wynosi 9,0 metra, aby zachować prawidłową kalibrację.

Jak przyrostek -CN wpływa na zgodność międzynarodową?Przyrostek -CN gwarantuje, że urządzenie jest dopuszczone do instalacji na terenie Chińskiej Republiki Ludowej oraz spełnia lokalne przepisy dotyczące bezpieczeństwa przeciwwybuchowego (NEPSI) i obowiązkowej certyfikacji (CCC). Funkcjonalnie odpowiada globalnym czujnikom 3300 XL, ale posiada wymagane lokalne oznakowanie i dokumentację.

Wytyczne dotyczące instalacji oraz konserwacji i bezpieczeństwa

• Weryfikacja materiału: Przed instalacją należy zweryfikować skład materiałowy wału. Model MOD 145004-82 jest przeznaczony wyłącznie do stopu Ni-Cr-Mo-V. Użycie tego czujnika na stali 4140 lub innych stopach spowoduje nieprawidłowe odczyty drgań. W dokumentacji urządzeń zakładu należy podać numer zlecenia (162282) oraz kod materiału docelowego CT-0069.

• Ustawianie zera elektrycznego: Podczas uruchamiania należy ustawić szczelinę sondy tak, aby uzyskać zero elektryczne -3,0 VDC @ 20 mils. Gwarantuje to utrzymanie pomiaru w zoptymalizowanym zakresie liniowym systemu 3300 XL.

• Uziemienie szyny DIN: Należy upewnić się, że szyna DIN jest prawidłowo połączona z uziemieniem urządzenia. Mimo że obudowa urządzenia Proximitor jest przystosowana do separacji, prawidłowe uziemienie szafy ma kluczowe znaczenie dla zachowania zgodności elektromagnetycznej CCC/SRRC i zapobiegania zakłóceniom sygnału w środowiskach z przełączaniem wysokoczęstotliwościowym.

• Integralność strefy zagrożonej wybuchem: W przypadku instalacji z certyfikatem NEPSI należy upewnić się, że wszystkie dławiki kablowe i uszczelnienia przepustów spełniają lokalne wymagania przeciwwybuchowe. Modyfikacja PWA (określona w BOM 145004) może być wykonywana wyłącznie przez autoryzowane przez firmę Bently Nevada fabryczne centra serwisowe, aby zachować klasę bezpieczeństwa.
