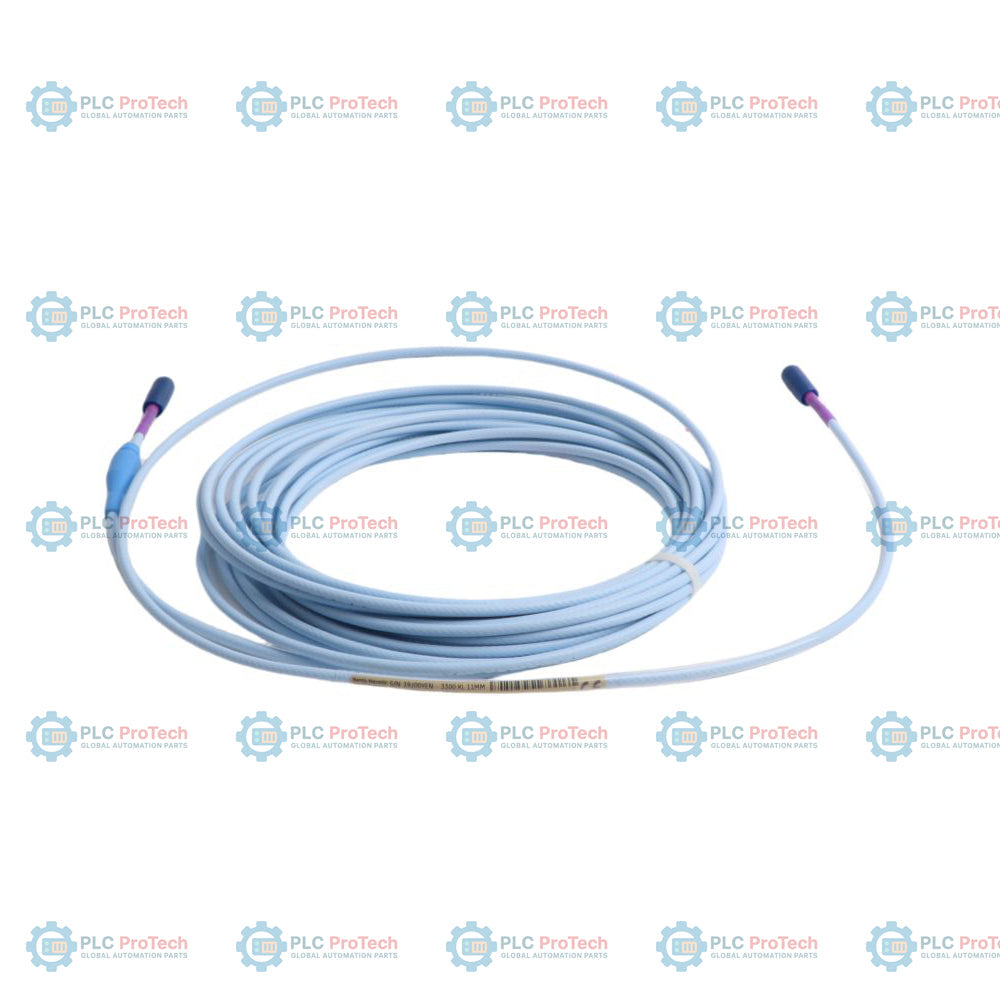

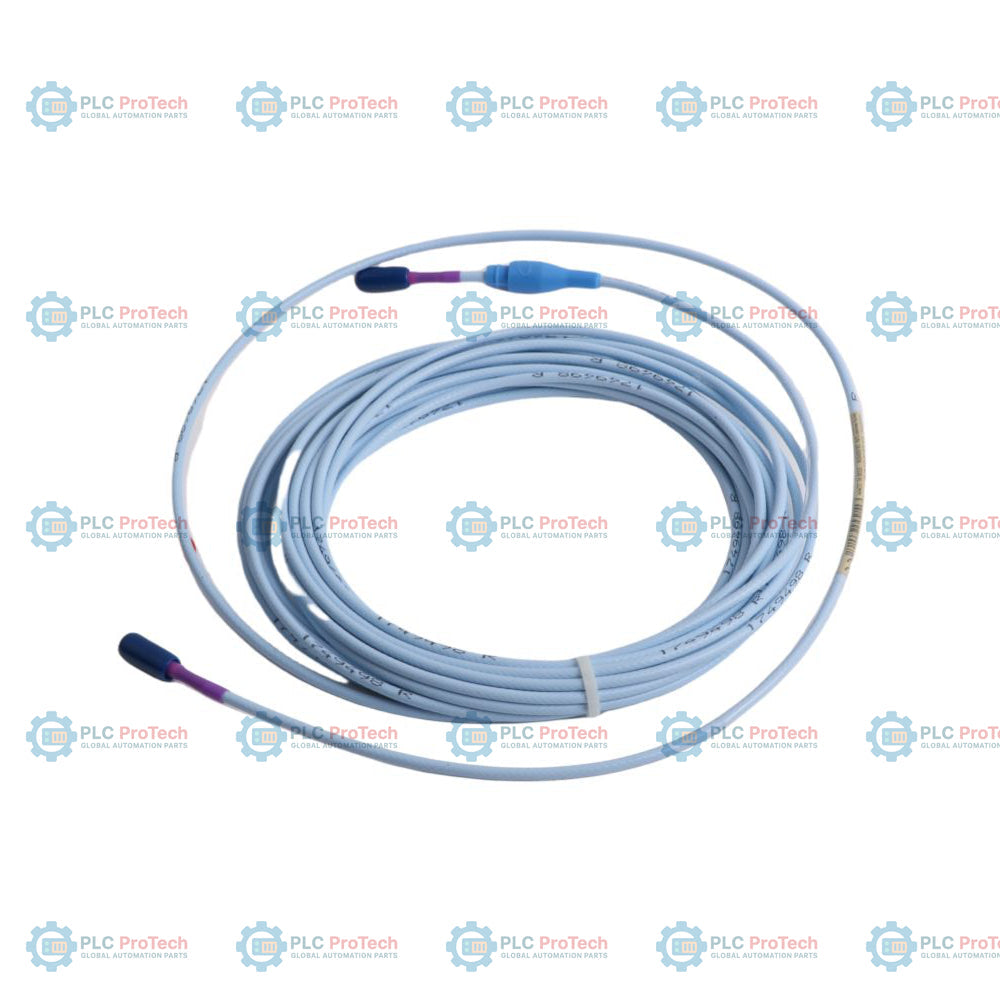

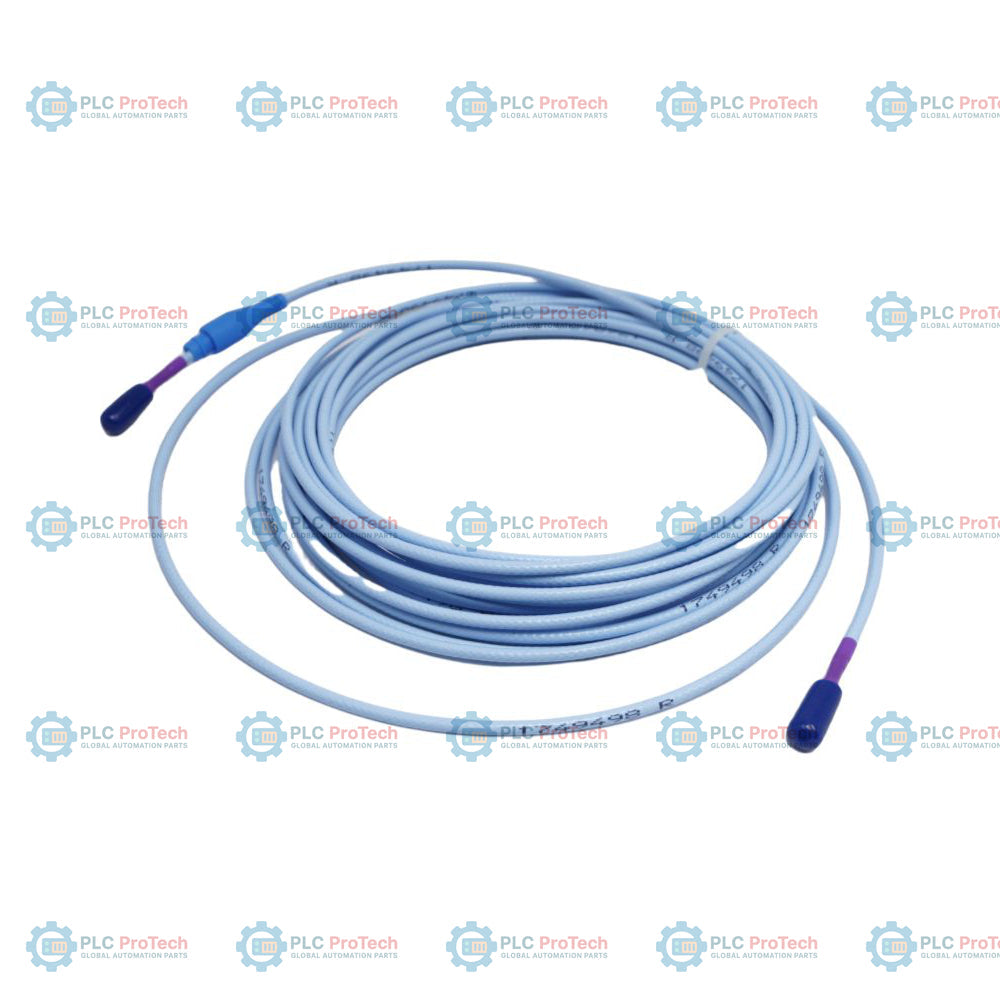

Bently Nevada 330730-080-02-05 3300 XL 11 mm Przewód przedłużający

Opis

330730-080-02-05 to kabel przedłużający 3300 XL 11 mm przeznaczony do stosowania w systemach monitorowania z przetwornikami zbliżeniowymi 3300 XL 11 mm. Ta konkretna konfiguracja ma długość 8,0 metra (26,2 stopy), standardowe miniaturowe złącze koncentryczne ClickLoc oraz posiada wiele dopuszczeń agencyjnych (opcja 05). Kabel stanowi kluczowe połączenie między sondą zbliżeniową a czujnikiem Proximitor, zapewniając integralność sygnału w zastosowaniach związanych z monitorowaniem drgań i położenia maszyn wirujących. System 3300 XL 11 mm został zaprojektowany do bardzo precyzyjnego pomiaru przemieszczenia, zapewniając solidny, bezkontaktowy interfejs dla krytycznych maszyn wirnikowych, takich jak turbiny parowe i gazowe, sprężarki oraz pompy. Ten kabel przedłużający wykorzystuje opatentowaną konstrukcję złącza ClickLoc, które bezpiecznie blokuje się na miejscu, zapobiegając poluzowaniu wskutek drgań i zapewniając niezawodne połączenie elektryczne bez konieczności stosowania dodatkowego drutowania zabezpieczającego w wielu standardowych środowiskach.

Cechy

• Długość systemu: 8,0 metra (26,2 stopy), zapewniająca elastyczność instalacji między sondą a czujnikiem Proximitor
• Typ złącza: Miniaturowe złącze koncentryczne ClickLoc, zapewniające bezpieczne połączenia odporne na drgania
• Typ kabla: Standardowy kabel koncentryczny (bez technologii FluidLoc)
• Dopuszczenia agencyjne: Opcja 05 obejmuje wiele dopuszczeń agencyjnych do pracy w obszarach zagrożonych i niezagrożonych
• Kompatybilność: Pełna kompatybilność z sondami zbliżeniowymi 3300 XL 11 mm i czujnikami Proximitor
• Konstrukcja: Złącza z mosiądzu pokrytego złotem, zapewniające optymalną przewodność i odporność na korozję

Zastosowania

Ten kabel przedłużający jest stosowany w systemach przetworników 3300 XL 11 mm do:

• Monitorowania drgań wału w dużych maszynach wirujących
• Pomiaru osiowego położenia wirnika (ciągu)
• Krytycznych układów monitorowania turbin, sprężarek i pomp
• Pracy w obszarach zagrożonych i środowiskach przemysłowych wymagających dopuszczenia agencyjnego (opcja 05)

Informacje dotyczące zamawiania

Opcja	Kod w tym SKU	Opis
Numer katalogowy do zamówienia	330730-080-02-05	Kabel przedłużający 3300 XL 11 mm
A — Długość kabla	080	8,0 metra (26,2 stopy)
B — Złącze/kabel	02	Miniaturowe złącze koncentryczne ClickLoc, kabel standardowy
C — Dopuszczenie agencyjne	05	Wiele dopuszczeń

Specyfikacja techniczna

Producent	Bently Nevada (Baker Hughes)
Numer części	330730-080-02-05
Typ systemu	System przetwornika zbliżeniowego 3300 XL 11 mm
Całkowita długość	8,0 m (26,2 stopy)
Złącze	Miniaturowe złącze koncentryczne ClickLoc
Typ kabla	Standardowy kabel koncentryczny
Dopuszczenia agencyjne	Wiele dopuszczeń (CSA, ATEX, IECEx)
Pojemność	69,9 pF/m (21,3 pF/stopę), typowo
Rezystancja	2,0 +/- 0,5 oma (między przewodami środkowymi)

Wytyczne dotyczące instalacji

Kabel przedłużający 3300 XL 11 mm należy instalować zgodnie ze standardowymi praktykami przemysłowymi dotyczącymi kabli sygnałowych koncentrycznych. Należy zabezpieczyć kabel przed nadmiernym ścieraniem i źródłami wysokiej temperatury. Złącza ClickLoc należy połączyć do momentu ich bezpiecznego zablokowania. W środowiskach o wysokiej wilgotności lub narażeniu na wilgoć należy odpowiednio zabezpieczyć złącza lub zastosować osłony złączy. Podczas prowadzenia kabla należy unikać ostrych zagięć przekraczających minimalny promień gięcia kabla, aby zapobiec jego wewnętrznemu uszkodzeniu. Należy upewnić się, że całkowita długość systemu (sonda + kabel przedłużający) jest zgodna z kalibracją konkretnego czujnika Proximitor (zwykle dla systemów o długości 5 lub 9 metrów).

Zgodność i certyfikaty

Produkt ten posiada certyfikaty dopuszczające do stosowania w obszarach zagrożonych zgodnie z wieloma międzynarodowymi normami, pod warunkiem instalacji zgodnie z odpowiednią dokumentacją Bently Nevada. Należy zweryfikować konkretne numery rysunków (np. 141092 dla ia lub 140979 dla nA/ec) oraz dokument Approvals Quick Reference Guide (108M1756) pod kątem zgodności instalacji.
