Opis

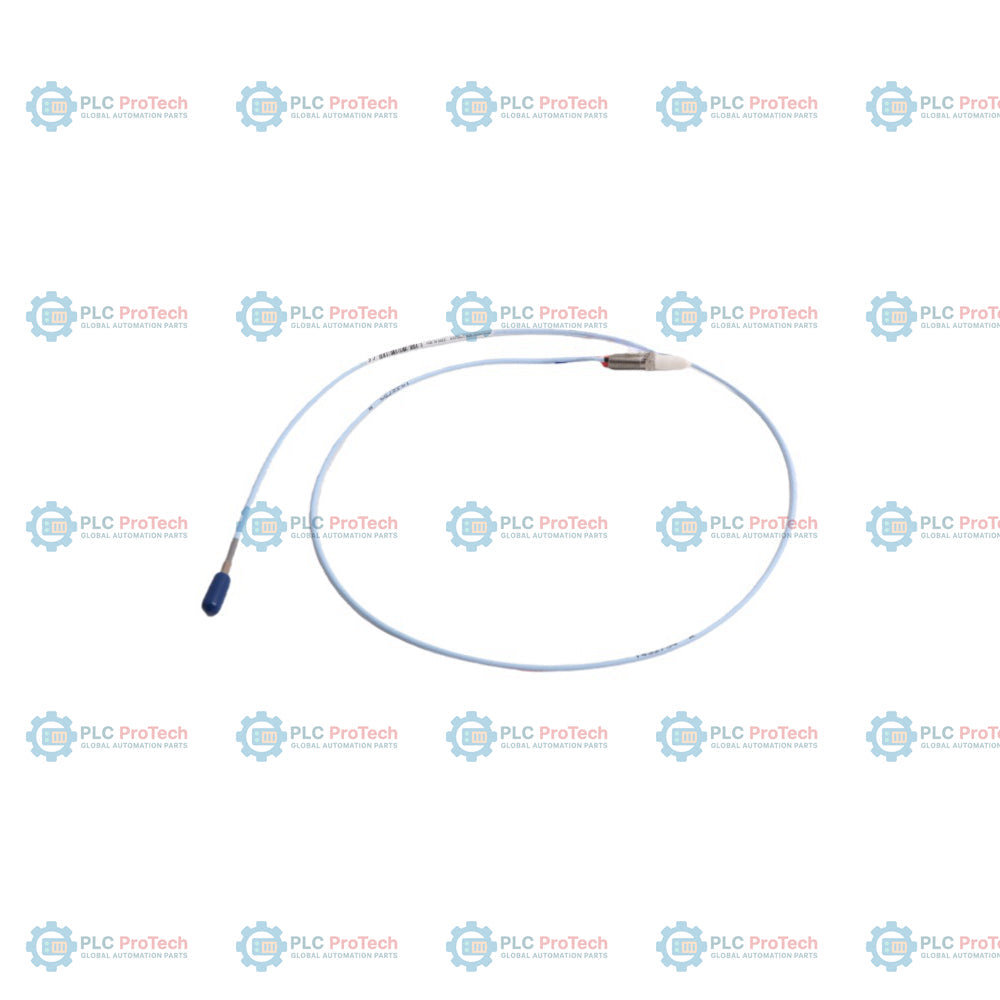

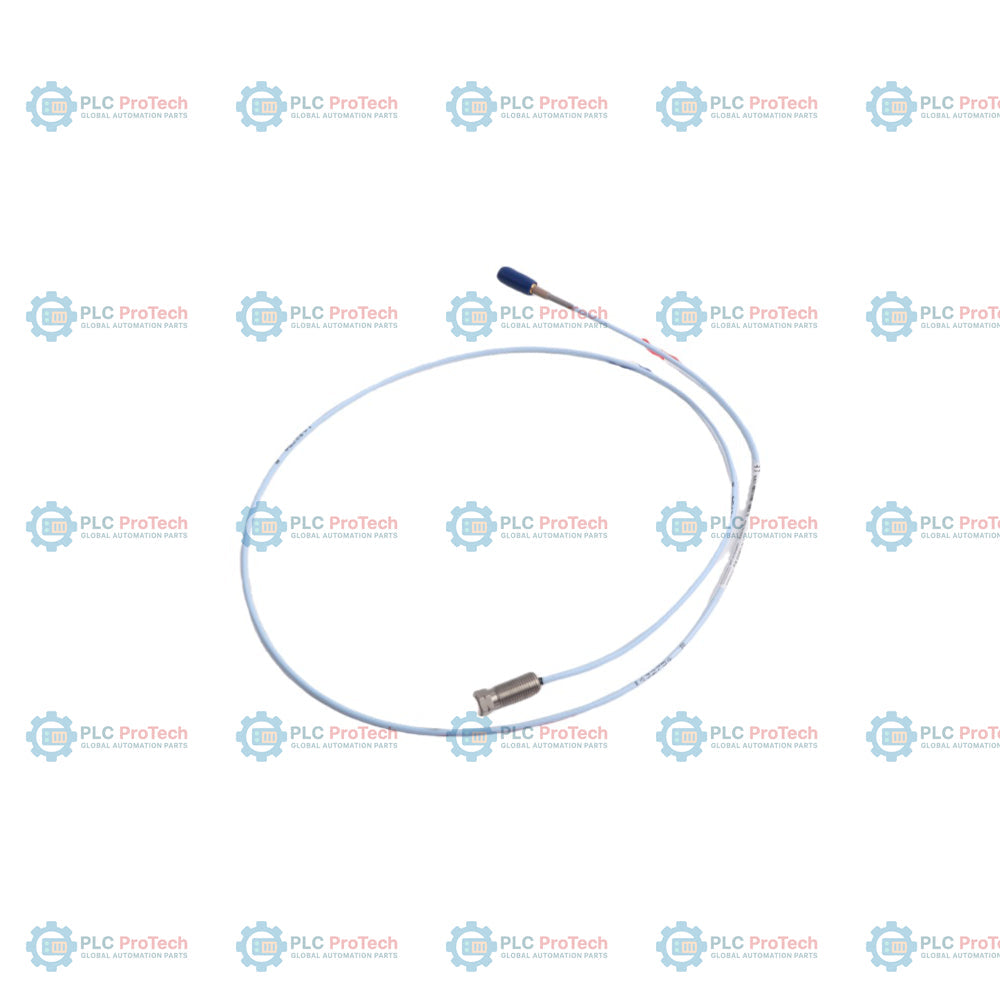

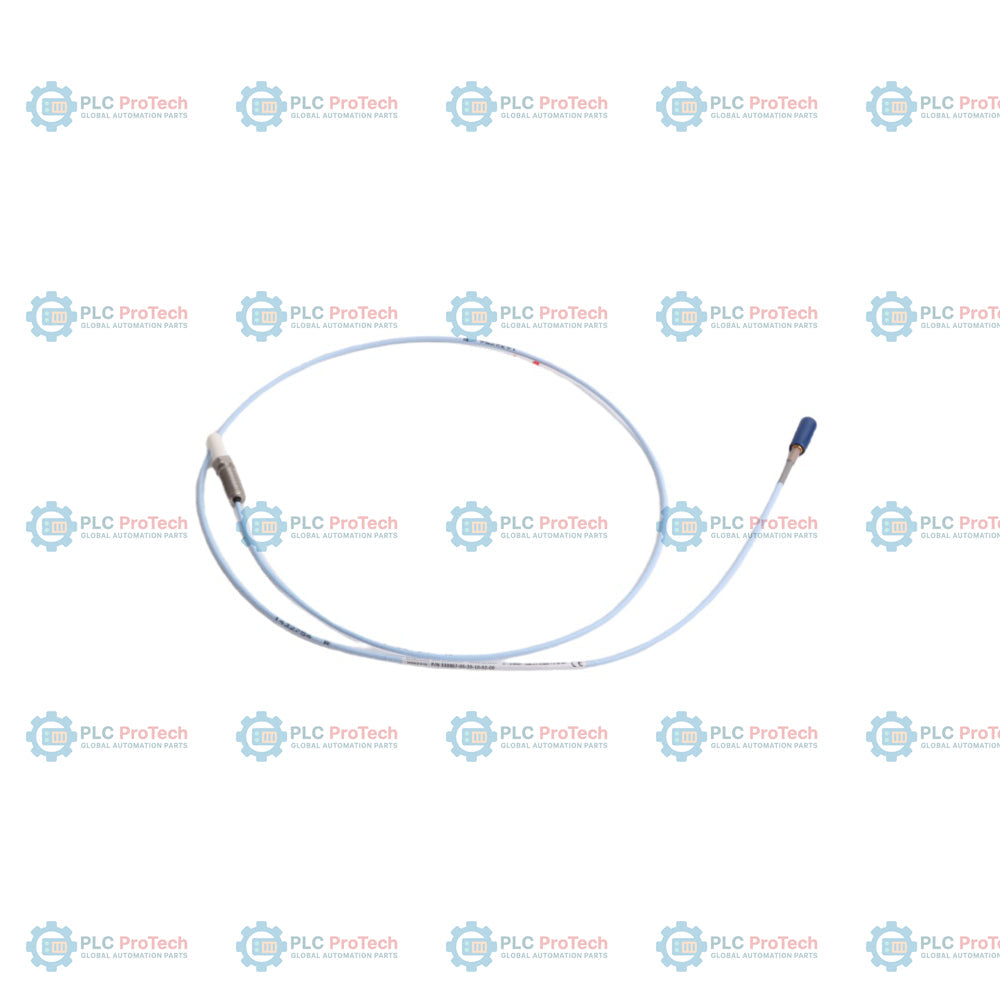

330907-05-30-10-02-00 to bezkontaktowy przetwornik prądów wirowych przeznaczony do precyzyjnego monitorowania przemieszczenia wału i dynamicznych drgań w układach diagnostyki maszyn. Ta konkretna konfiguracja numeru części działa jako wbudowane wejście czujnikowe w ramach systemu przetwornika zbliżeniowego 3300 NSv, który jest przeznaczony do stosowania w przemysłowych sprężarkach odśrodkowych powietrza, sprężarkach chłodniczych i maszynach do gazów procesowych charakteryzujących się bardzo ograniczoną przestrzenią wewnętrzną i niewielką przestrzenią montażową. Kierując pole nośnej fali radiowej o wysokiej częstotliwości (RF) na sąsiedni obszar docelowy, czujnik stale rejestruje zmiany mikroszczeliny wywołane przez prądy wirowe na powierzchni i przekazuje surową analogową falę przemieszczenia do zdalnego modułu Proximitor w celu analizy.

W przeciwieństwie do tradycyjnych konstrukcji sprzętu z montażem od przodu, ta konfiguracja mechaniczna z montażem odwrotnym została zaprojektowana do bezpośredniego wkręcania od tylnej strony specjalistycznych tulei montażowych, wewnętrznych rur prowadzących lub przegród maszyn. Taka architektura umożliwia zespołom inżynierii terenowej regulację szczeliny sondy lub całkowitą wymianę elementów zamiennych z zewnątrz głównej obudowy łożyska, bez konieczności całkowitego demontażu obudowy ani pokryw łożyska. Ten 330907-05-30-10-02-00 Konstrukcja ma korpus z gwintem metrycznym M10X1, wykonany bez pancerza, co minimalizuje przekrój prowadzenia przez wewnętrzne porty maszyn. Jest kalibrowana fabrycznie do pomiaru dynamicznych drgań promieniowych na wąskich wałach o średnicy mniejszej niż 51 mm (2 cale) lub współrzędnych osiowego przemieszczenia w przypadku płaskich powierzchni docelowych mniejszych niż 15 mm (0,6 cala). Działając w ramach tego oznaczenia ogólnego przeznaczenia, bez specjalistycznych dopuszczeń do stosowania w strefach zagrożonych, dostarcza ciągły liniowy sygnał przemieszczenia bezpośrednio do platform monitorujących.

Cechy

• Mechaniczna architektura z montażem odwrotnym umożliwiająca wprowadzanie od tyłu oraz regulację kalibracji z zewnętrznej strony obudowy w ciasnych przestrzeniach wewnętrznych maszyn.
• Obudowa ze stali nierdzewnej z gwintem metrycznym M10X1, bez osłony pancernej, zapewniająca prowadzenie przewodu przy małym prześwicie w ograniczonych kanałach prowadzących.
• Zintegrowane, pozłacane, mosiężne miniaturowe złącze koncentryczne ClickLoc zapewniające niskostratne, odporne na drgania i niezawodnie blokowane połączenie przewodowe.
• Opatentowana technika formowania TipLoc tworząca wysokiej jakości, trwałe połączenie między końcówką z polisiarczku fenylenu a korpusem ze stali nierdzewnej.
• Opatentowana konstrukcja CableLoc zapewniająca wytrzymałość na rozciąganie do 220 N (50 lb) i bezpieczne połączenie przewodu sondy z zespołem końcówki.
• Bezpośrednia kompatybilność elektryczna i mechaniczna wsteczna ze starszymi systemami przetworników Bently Nevada 3300 RAM oraz architekturami przetwarzania serii 190.

Zastosowania

• Śledzenie drgań promieniowych wału i przemieszczeń łożyska ślizgowego od strony tylnej w przemysłowych szybkoobrotowych sprężarkach odśrodkowych powietrza.
• Rejestrowanie przesunięcia osiowego położenia wirnika wewnątrz kompaktowych przekładni turboekspanderów za pomocą specjalistycznych wsporników tulei montowanych odwrotnie.
• Wykrywanie prędkości obrotowej tarczy, potwierdzanie prędkości zerowej oraz generowanie sygnału odniesienia fazy Keyphasor w głębokich przegrodach obudowy.

Profil mechaniczny i dokładne wzory masy

W monitorowaniu stanu zasobów o wysokiej krytyczności przybliżone szacunki niespecyficznej masy całkowitej nie spełniają wymagań precyzyjnego projektu mechanicznego. Zgodnie z oficjalnymi stałymi z arkusza danych Bently Nevada 147385 poniżej obliczono geometrię fizyczną i skumulowane parametry masy suchej dla tej konkretnej, nieopancerzonej sondy z montażem odwrotnym i kablem o długości 1,0 metra:

• Długość odcinka obudowy bez gwintu (opcja A): Dokładnie 5 mm.
• Całkowita długość obudowy (opcja B): Dokładnie 30 mm.
• Odcinek obudowy z gwintem: Obliczony jako całkowita długość obudowy pomniejszona o długość odcinka bez gwintu (30 mm - 5 mm) = 25 mm aktywnego gwintu M10X1.
• Całkowita fizyczna długość kabla (opcja C): Dokładnie 1,0 metra (39 cali), mierzona od powierzchni czołowej końcówki sondy do końcowego złącza koncentrycznego.
• Liniowa gęstość masy kabla nieopancerzonego: Nominalnie 33 gramy na metr, zgodnie z konstrukcją lekkiego, nieopancerzonego koncentrycznego przewodu sondy z izolacją z kopolimeru fluoroetylenu i propylenu (FEP).
• Masa netto głowicy sondy i obudowy z montażem odwrotnym: Około 22 gramów, w tym kompaktowa obudowa ze stali nierdzewnej M10, wewnętrzna cewka pomiarowa i lokalne złącze przejściowe.
• Całkowita masa netto sprzętu: Obliczona jako (33 g/m x 1,0 m) + 22 g = 55 gramów całkowitej bezwzględnej masy netto sprzętu na jednostkę (z wyłączeniem ciężkich materiałów opakowania terenowego).

Informacje dotyczące zamawiania

Specyfikacja techniczna

Połączenia/interfejsy

Wytyczne dotyczące instalacji

• Dopasowanie całkowitej pętli systemu: Ta sonda o długości fizycznej 1.0 metra musi być używana wyłącznie z przedłużaczem o długości 4.0 metrów, tworząc całkowitą pętlę systemu o długości 5.0 metrów, albo z przedłużaczem o długości 6.0 metrów, tworząc całkowitą pętlę systemu o długości 7.0 metrów. Całkowita długość musi dokładnie odpowiadać długości kalibracji elektrycznej określonej dla czujnika zbliżeniowego 3300 XL NSv Proximitor.
• Regulacja szczeliny mechanicznej: Wkręcać sondę do montażu odwrotnego od tylnej strony tulei montażowej, aż końcówka osiągnie wymagane napięcie przesunięcia szczeliny (zwykle -9.0 Vdc w liniowym punkcie środkowym, co odpowiada nominalnemu ustawieniu szczeliny 1.0 mm) względem celu na wale, a następnie zablokować zespół w odpowiednim położeniu.
• Unikać kontaktu z uziemieniem: Należy upewnić się, że złącze miniaturowego przewodu koncentrycznego ClickLoc nie dotyka metalowych ścianek puszki przyłączeniowej ani złączek kanału kablowego. Połączone złącze należy owinąć samowulkanizującą taśmą silikonową, aby zapobiec zakłóceniom powodowanym przez pętle elektryczne i pętle uziemienia.
• Ochrona przed wilgocią i zabezpieczenie FEP: Ponieważ sondy do montażu odwrotnego nie są dostępne z opcjonalnym pancerzem ani osłoną złącza (zgodnie z fabryczną uwagą projektową nr 6), z przewodem w powłoce z surowego FEP należy obchodzić się ostrożnie. Należy poprowadzić go w całości wewnątrz szczelnych, olejoodpornych kanałów kablowych lub konstrukcyjnych kanałów prowadzących, aby zapobiec zużyciu ściernemu wskutek wewnętrznego rozpylania oleju lub ruchomych części maszyny.
• Ograniczenia zazębienia gwintu: Nie należy przekraczać maksymalnej długości zazębienia gwintu wynoszącej 15 mm wewnątrz wsporników montażowych, aby zapobiec zacinaniu się lub odkształceniom mechanicznym podczas instalacji w miejscu eksploatacji.

Zgodność i certyfikaty

• Dyrektywa EMC: Zgodne z dyrektywą Wspólnoty Europejskiej 2014/30/UE, przetestowane zgodnie z EN 61000-6-2 (odporność na zakłócenia w środowiskach przemysłowych) oraz EN 61000-6-4 (emisje w środowiskach przemysłowych).
• Dyrektywa RoHS: Zgodne z dyrektywą Wspólnoty Europejskiej 2011/65/UE.
• China RoHS: Oznaczenie EFUP wynoszące 15 lat zgodnie z SJ/T 11364-2024 dla powiązanego okablowania.
• Przepisy FCC: Zgodne z częścią 15 przepisów FCC dotyczącą przemysłowych urządzeń cyfrowych.
