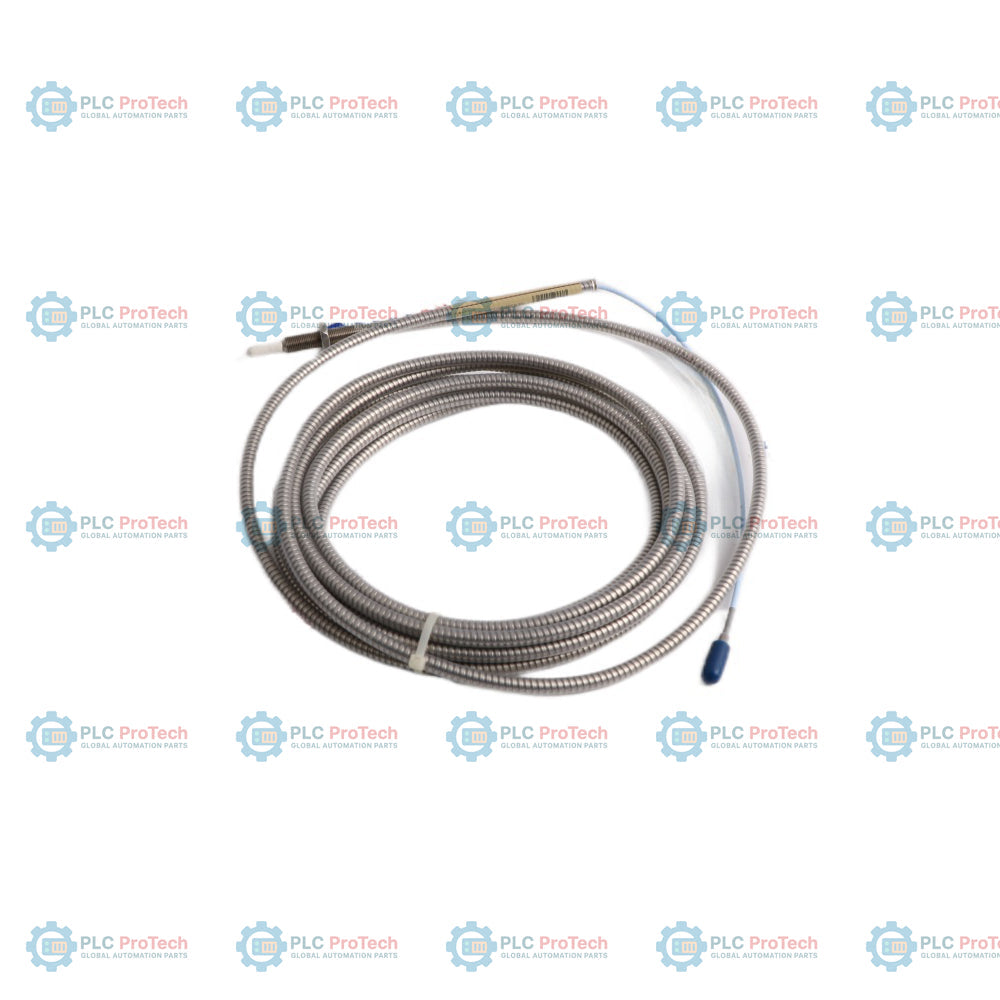

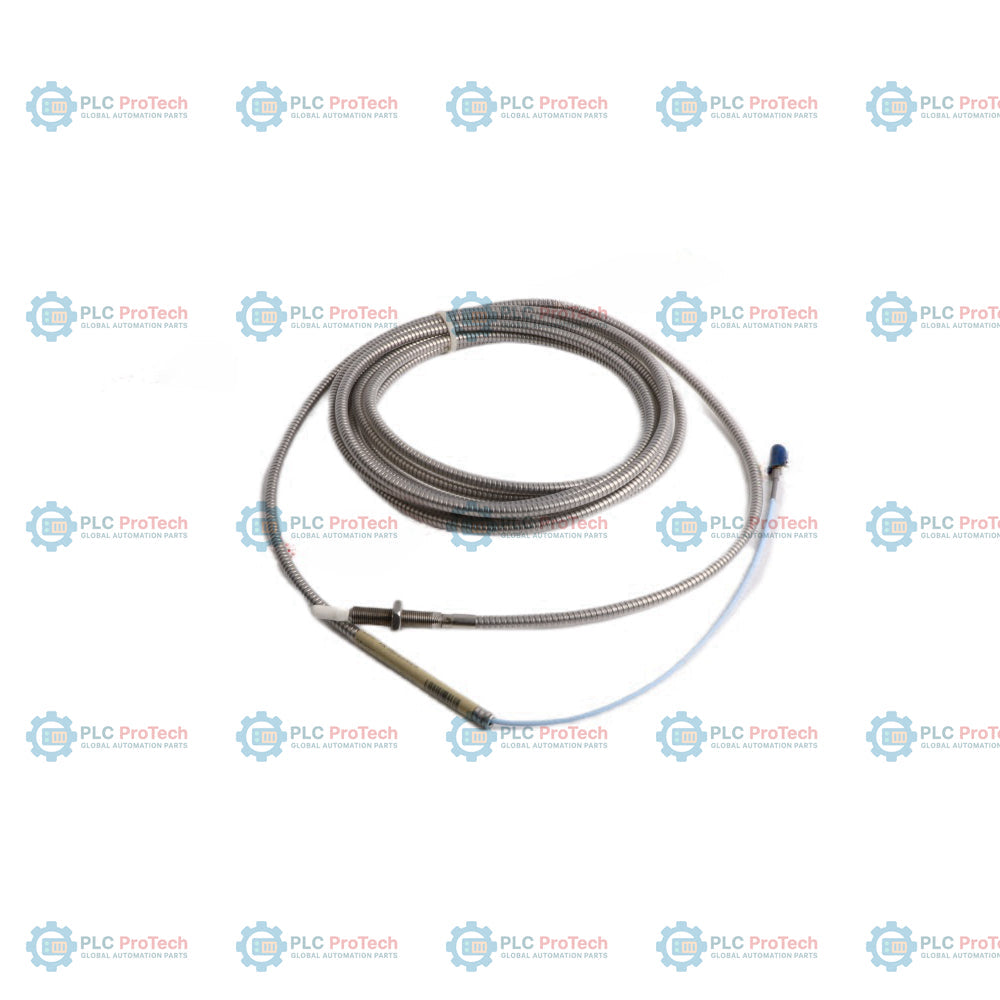

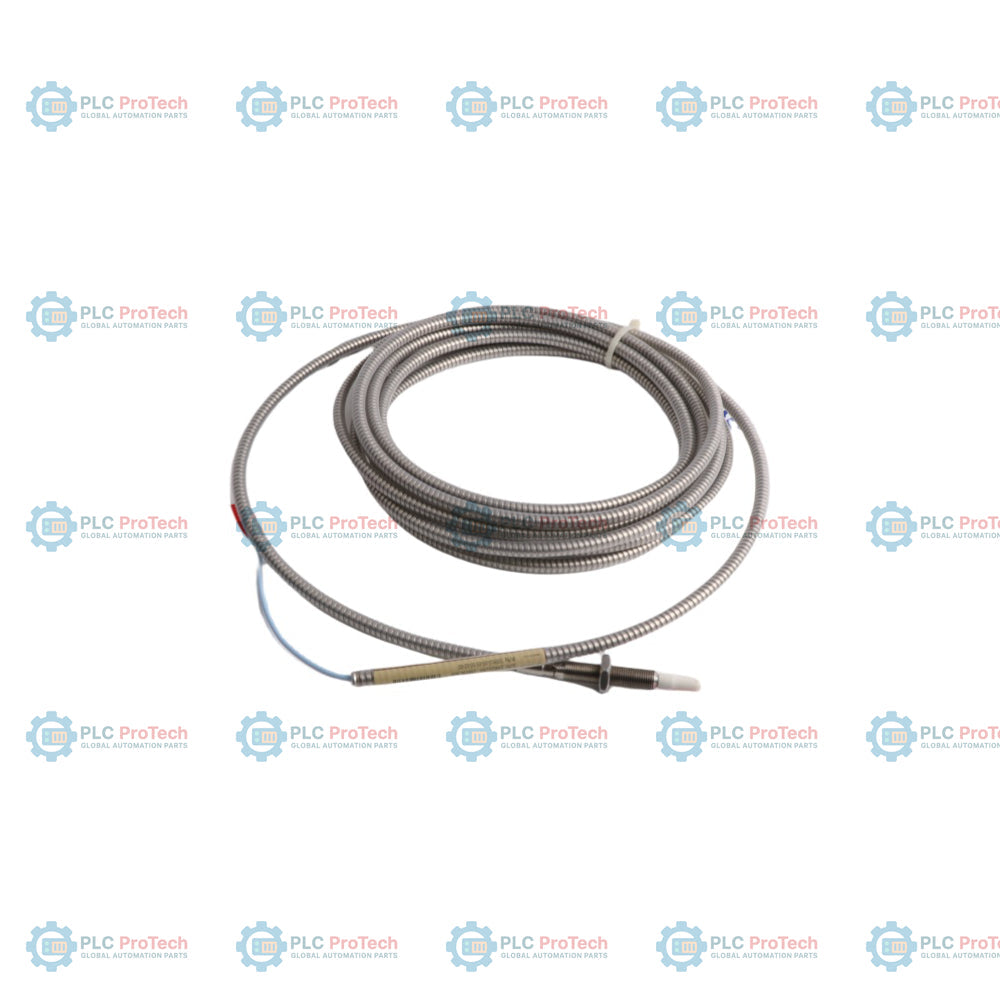

Bently Nevada 330910-00-05-50-02-00 3300 NSv sonda zbliżeniowa

Przegląd produktu

330910-00-05-50-02-00 to wysokoprecyzyjny wiroprądowy czujnik przemieszczenia należący do serii 3300 NSv (Narrow Side View). Zaprojektowany specjalnie do ograniczonych przestrzeni przemysłowych, w których standardowe sondy napotykają zakłócenia wynikające z widoku bocznego, model ten stanowi kluczowy element systemów monitorowania drgań sprężarek odśrodkowych, pomp wysokociśnieniowych i turbin o małej średnicy. 330910-00-05-50-02-00 zapewnia wyższą odporność chemiczną w porównaniu ze starszymi sondami RAM, gwarantując stabilne działanie w agresywnych mediach procesowych występujących w rafineriach ropy naftowej i zakładach chemicznych. Dostarczając wysokiej jakości dane dotyczące drgań i położenia wału, umożliwia stosowanie strategii konserwacji predykcyjnej, które znacząco ograniczają nieplanowane przestoje i chronią cenne urządzenia wirujące przed katastrofalną awarią.

Opis konfiguracji sufiksu

Ciąg alfanumeryczny modelu 330910-00-05-50-02-00 określa następujące specyfikacje mechaniczne i elektryczne:

• 00 (Długość części bez gwintu): 0 mm niegwintowanej części obudowy.

• 05 (Całkowita długość obudowy): całkowita długość obudowy wynosi 50 mm, co zapewnia kompaktowe wymiary przy płytkich przepustach obudowy.

• 50 (Całkowita długość): długość systemu wynosi 5,0 metra (16,4 stopy), co w określonych konfiguracjach eliminuje potrzebę stosowania oddzielnych przewodów przedłużających.

• 02 (Złącze/przewód): wyposażenie w miniaturowe złącza koncentryczne ClickLoc oraz standardowy przewód ze zintegrowanym pancerzem ze stali nierdzewnej zapewniającym maksymalną ochronę mechaniczną.

• 00 (Dopuszczenie jednostki certyfikującej): dla tego wariantu nie jest wymagany żaden konkretny certyfikat do stosowania w strefach zagrożonych.

Specyfikacje techniczne

Najczęściej zadawane pytania dotyczące niezawodności urządzeń

Czy seria 3300 NSv jest kompatybilna wstecz z moim istniejącym systemem?

Tak. Sondy i przewody serii 3300 NSv są kompatybilne mechanicznie i elektrycznie z wcześniejszymi systemami sond zbliżeniowych Bently Nevada 3300 RAM, co umożliwia bezpośrednią wymianę podczas przestojów.

Na czym polega zaleta funkcji „Narrow Side View”?

Konstrukcja NSv wykorzystuje bardziej skupione pole magnetyczne. Dzięki temu sondę można instalować w wąskich otworach lub w pobliżu sąsiadujących powierzchni metalowych, gdzie standardowe sondy 8 mm byłyby narażone na zniekształcenia sygnału spowodowane zakłóceniami „widoku bocznego”.

W jaki sposób złącze ClickLoc zapobiega utracie sygnału?

Mechanizm ClickLoc to mosiężny system blokujący z pozłacanymi stykami. W przeciwieństwie do złączy gwintowanych, które mogą się poluzować pod wpływem drgań maszyny, złącze ClickLoc zatrzaskuje się w stałym położeniu, utrzymując stały kontakt elektryczny i integralność sygnału.

Wytyczne dotyczące prac terenowych i instalacji

• Instalacja mechaniczna i moment dokręcania: W przypadku obudów sond M10X1 maksymalny znamionowy moment dokręcania wynosi 22,6 N-m (200 cal-funtów). Aby jednak zapobiec odkształceniu obudowy i zachować integralność gwintu, zalecamy moment montażowy 7,5 N-m (66 cal-funtów). Podczas początkowego wkręcania należy zachować ostrożność przy pierwszych trzech zwojach gwintu.

• Kalibracja napięcia szczeliny: W przypadku standardowych celów wykonanych ze stali AISI 4140 sondę należy zazwyczaj ustawić ze szczeliną 1,0 mm (40 milsów), co odpowiada środkowi zakresu liniowego. Przed ostatecznym dokręceniem należy sprawdzić szczelinę za pomocą multimetru cyfrowego na wyjściu Proximitor.

• Uszczelnienie środowiskowe: Mimo że sonda jest przystosowana do pracy w ekstremalnych temperaturach, długotrwałe narażenie na temperaturę poniżej -34 stopni C (-30 stopni F) może spowodować kruchość i uszkodzenie wewnętrznego uszczelnienia ciśnieniowego. Jeśli połączenie sondy z przedłużaczem jest narażone na działanie oleju turbinowego, nie należy używać taśmy silikonowej; zamiast tego należy zastosować przeznaczone do tego osłony złączy.

• Postępowanie z pancerzem: Zintegrowany pancerz ze stali nierdzewnej chroni przewód koncentryczny przed ścieraniem mechanicznym. Należy upewnić się, że pancerz jest prawidłowo uziemiony do obudowy maszyny, aby ograniczyć zakłócenia elektromagnetyczne (EMI) w sygnale drgań o wysokiej częstotliwości.
