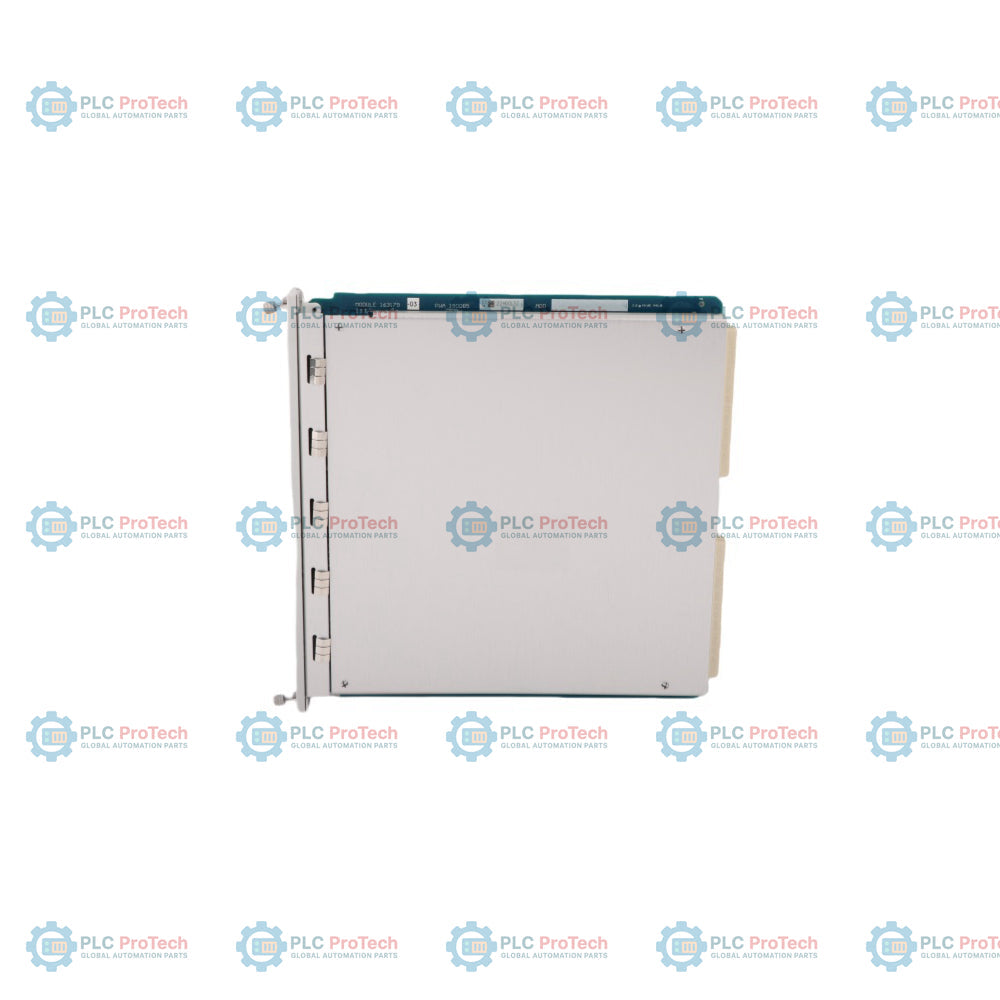

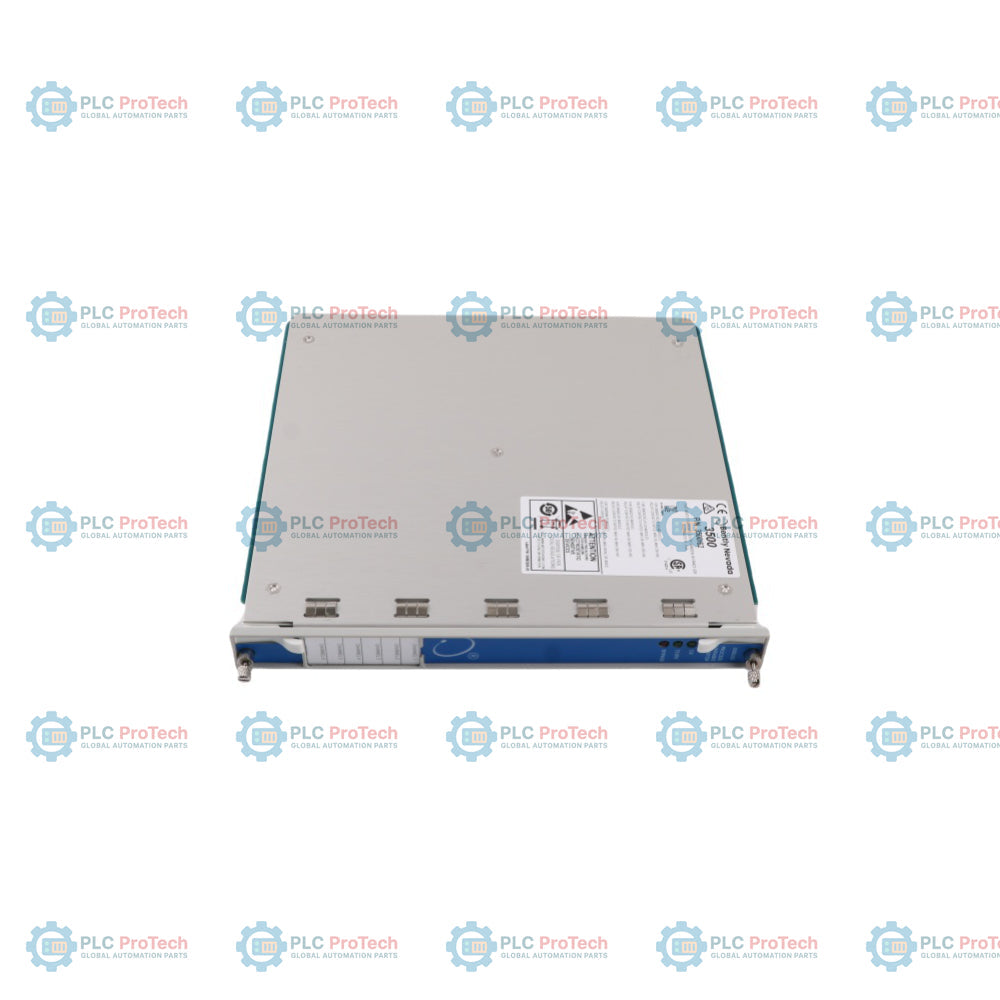

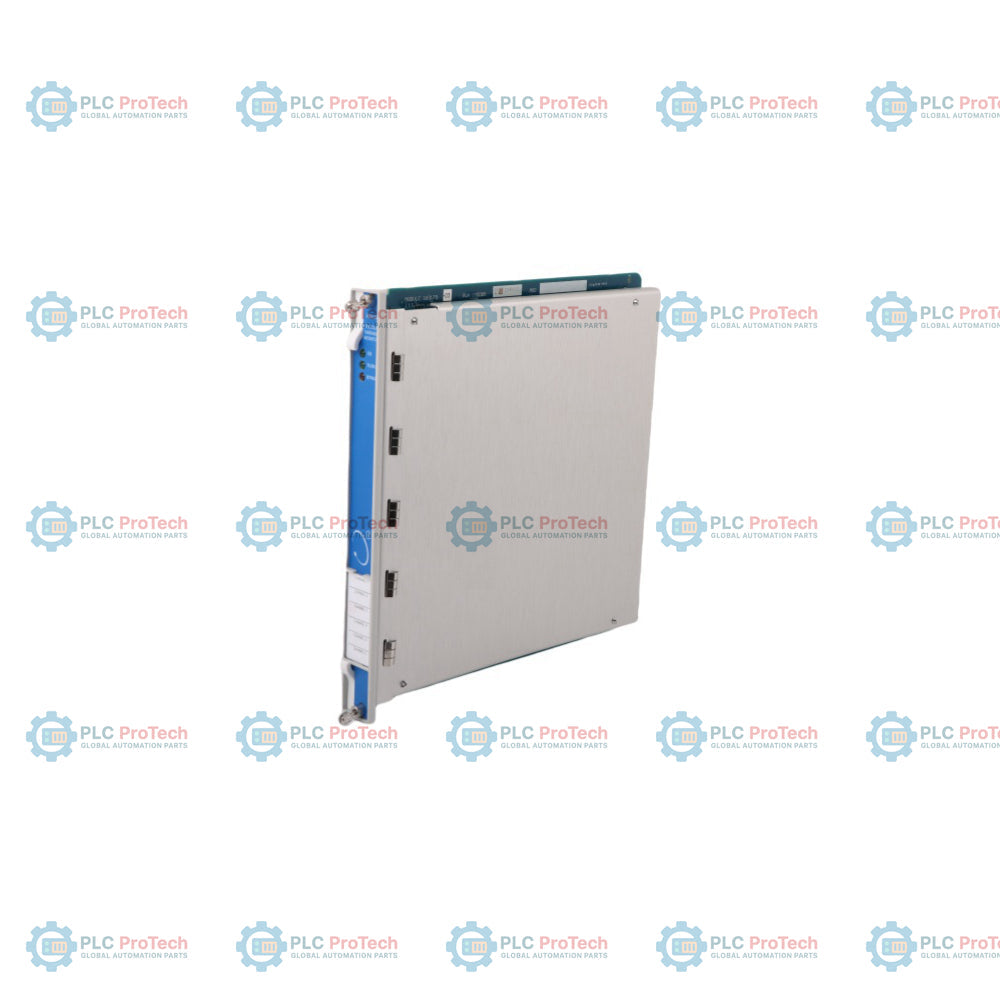

Bently Nevada 3500/62 163179-03 Monitor zmiennej procesowej

Opis

Moduł 3500/62 monitor zmiennych procesowych, identyfikowany numerem katalogowym 163179-03, to 6-kanałowy przyrząd sprzętowy zaprojektowany do przetwarzania krytycznych parametrów maszyny wymagających ciągłego monitorowania, w tym ciśnień, przepływów, poziomów i temperatur. Moduł współpracuje z zewnętrznymi przetwornikami obiektowymi, obsługując pętle prądowe od +4 do +20 mA lub dowolne proporcjonalne wejścia napięciowe w zakresie od −10 V DC do +10 V DC. Wykonuje kondycjonowanie sygnału w czasie rzeczywistym, odwzorowując wartości surowe na skonfigurowany zakres do 20 000 jednostek cyfrowych, a następnie porównuje bieżące zmienne procesowe z programowalnymi przez użytkownika dwupoziomowymi progami alarmów dolnego i górnego zakresu (Alert i Danger). Działając za pośrednictwem magistrali tylnej 3500, urządzenie dostarcza deterministycznych wskaźników stanu maszyny dla personelu operacyjnego i utrzymania ruchu, zapewnia funkcje logiki głosowania dla architektur Triple Modular Redundant (TMR) oraz bezpośrednio współpracuje z warstwą konfiguracji kasety systemowej, zapewniając zautomatyzowaną ochronę maszyn.

Funkcje

• Sześć wysokiej gęstości, programowalnych programowo kanałów pomiarowych.
• Wybieralne opcje wejść analogowych obsługujące wejścia ±10 V DC i 4–20 mA.
• Programowalna matryca alarmów obsługująca zmienne Alert i Danger z dyskretnymi opóźnieniami czasowymi krótszymi niż sekunda.
• Zintegrowane cyfrowe kondycjonowanie sygnału, eliminujące konieczność kalibracji w terenie.
• Wbudowana diagnostyka LED umożliwiająca weryfikację stanu modułu i wymiany danych z płytą tylną kasety w czasie rzeczywistym.

Zastosowania

• Monitorowanie ciśnienia w przewodzie zasilającym hydrodynamicznego układu oleju smarowego i przepływu płynu.
• Śledzenie ciśnienia na stopniu sprężarki turbiny gazowej lub w punkcie zasysania.
• Integracja poziomu cieczy procesowej w obudowie pompy przemysłowej z pętlą rozprowadzania ciepła.
• Monitorowanie ciśnienia tłoka równoważącego i rozszerzalności obudowy maszyn procesowych.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Uziemienie i ekranowanie: Ekrany kabli przyrządów należy podłączać wyłącznie do wyznaczonych punktów zaciskowych na tylnym module I/O, zapewniając izolację ekranu po stronie czujnika polowego w celu zminimalizowania zakłóceń elektromagnetycznych.
• Przydział gniazd: Należy umieścić główny moduł sprzętowy w dowolnym gnieździe o pełnej wysokości, po prawej stronie modułu Transient Data Interface w kasecie 3500.
• Prowadzenie kabli: Należy prowadzić pary sygnałowe nadajników niskonapięciowych oddzielnie od aktywnych przekaźników sterowania AC i pętli zasilających maszyny, aby uniknąć sprzężeń szumów indukcyjnych.
• Zarządzanie temperaturą: Należy zachować wolne strefy nad i pod obudową kasety 3500, aby zapewnić niezakłóconą wentylację pasywną i chłodzenie powietrzem.

Najczęściej zadawane pytania techniczne i dotyczące zaopatrzenia

Q: Czy ta konkretna część może obsługiwać kombinację sygnałów napięciowych i prądowych w sześciu gniazdach?

A: Nie, architektura sprzętu wejściowego zależy od konkretnego typu tylnego modułu I/O przypisanego do gniazda, dlatego wszystkie sześć kanałów musi mieć jednolitą konfigurację — jako pętle napięciowe albo prądowe.

Q: Jakie znaczenie ma numer części 163179-03 w odniesieniu do ogólnego oznaczenia modelu?

A: Numer 163179-03 określa dokładne fabryczne oznaczenie części zamiennej samej karty głównego modułu monitora zmiennej procesowej montowanego z przodu.

Q: Jak system reaguje, gdy prąd w pętli wejściowej spada znacznie poniżej progu 4 mA?

A: Monitor interpretuje sygnał prądowy poniżej zakresu jako usterkę przetwornika, wyłącza wskaźnik stanu kanału OK, aby zapobiec fałszywemu zadziałaniu, i rejestruje kod błędu Not OK.

Q: Czy podczas corocznych kontroli przyrządów wymagana jest kalibracja zewnętrzna warstwy przetwarzania analogowego?

A: Nie są wymagane żadne fizyczne procedury kalibracji, ponieważ wszystkie skalowania, przesunięcia napięcia i zmienne jednostek inżynierskich są obliczane matematycznie w cyfrowym środowisku konfiguracji.

Q: Jaki jest wpływ funkcjonalny aktywacji diody LED Bypass na panelu przednim?

A: Wskaźnik informuje, że macierz sterowania alarmami dla jednej lub większej liczby pętli procesowych została wyłączona, uniemożliwiając sprzętowi uruchamianie wyłączeń awaryjnych maszyn znajdujących się w dalszej części układu podczas konserwacji aktywnych czujników.
