Opis

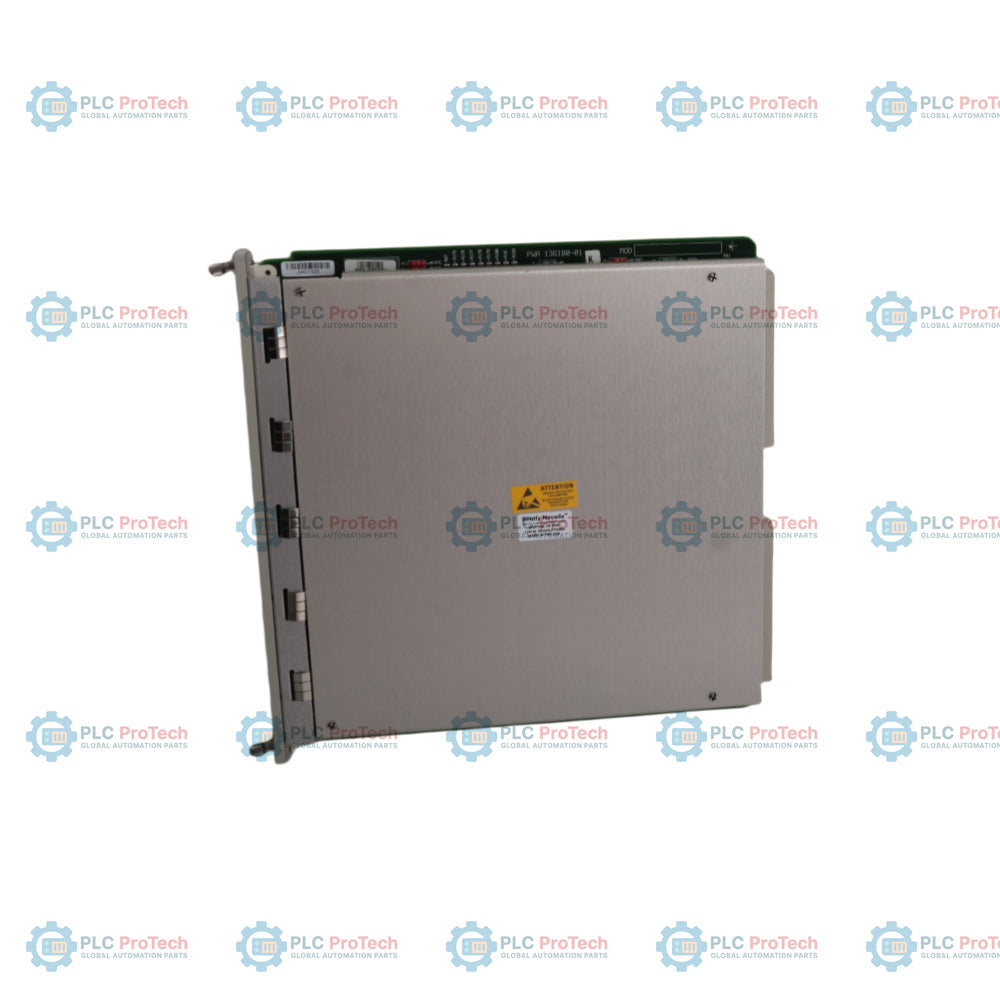

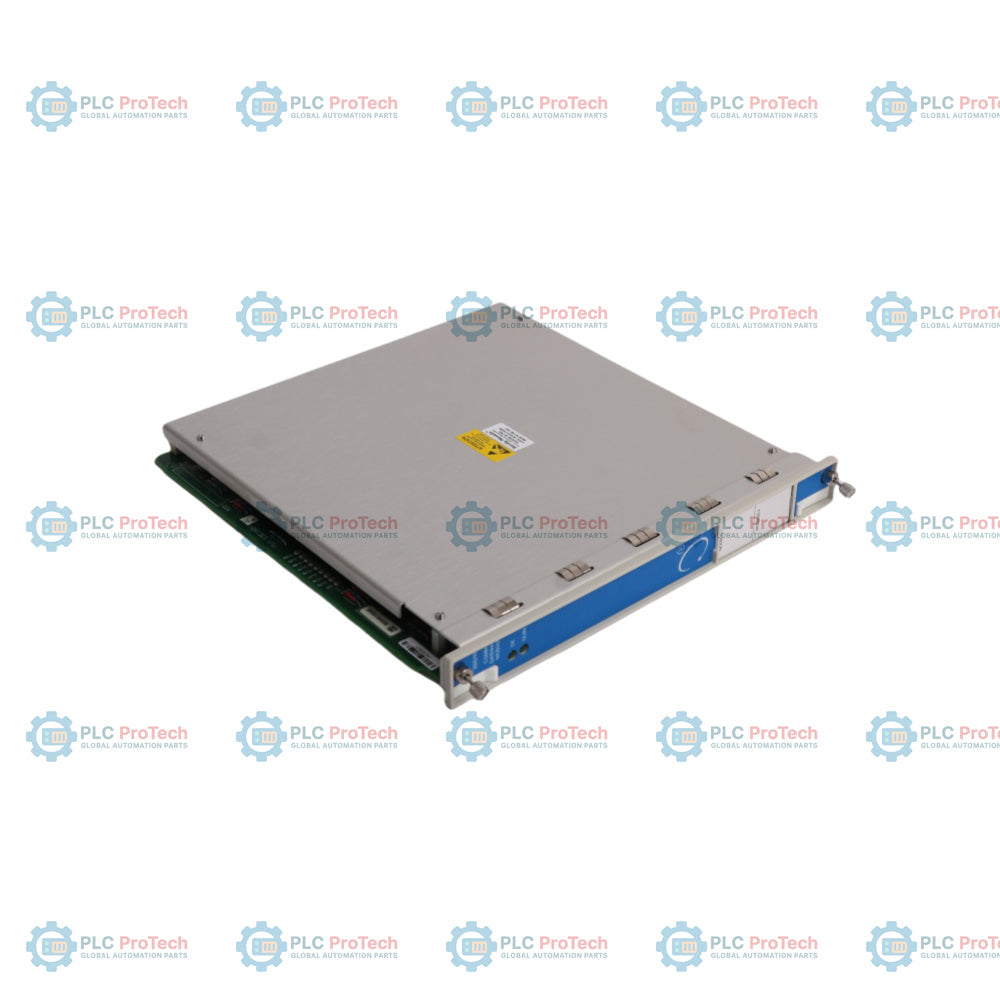

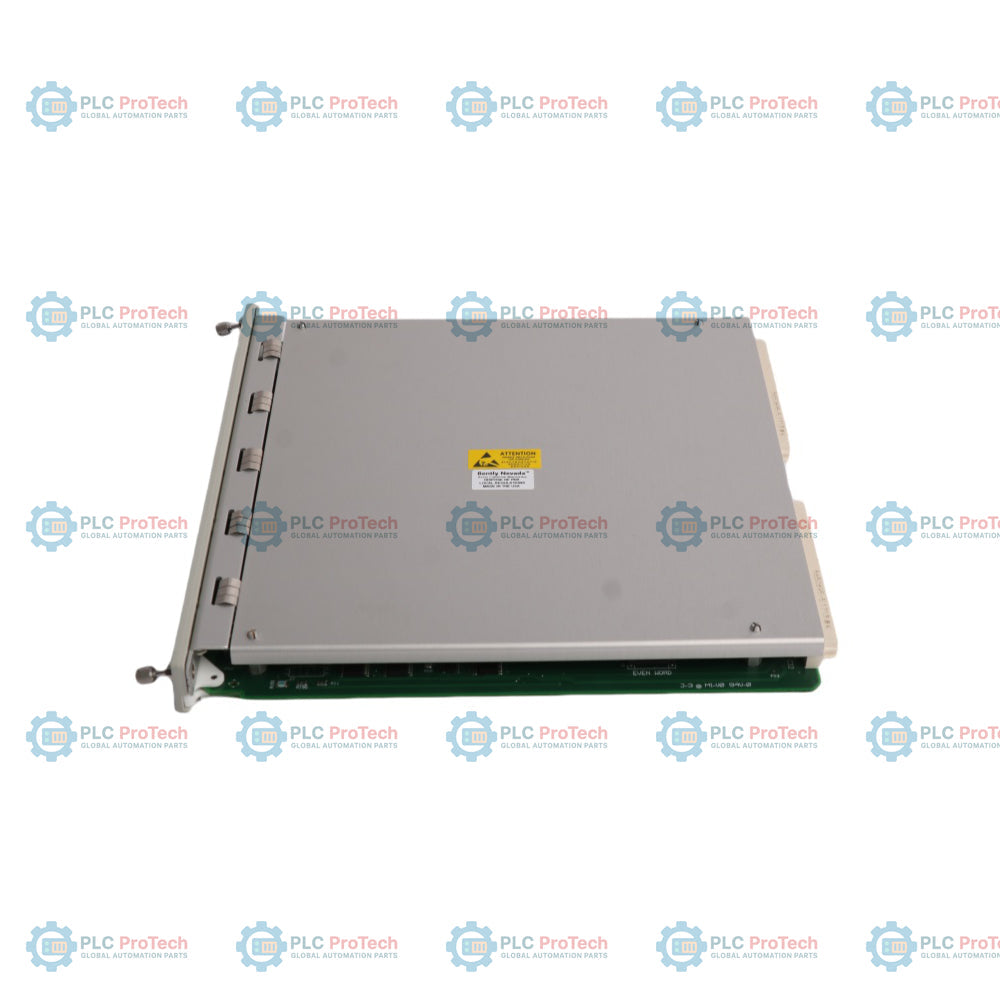

Moduł bramy komunikacyjnej 3500/92 służy do przesyłania danych monitoringu z systemu ochrony maszyn 3500 do zewnętrznych platform PLC, DCS, SCADA i HMI za pośrednictwem interfejsów komunikacji Ethernet i szeregowej. Obsługuje komunikację Modbus TCP i Modbus RTU dla wartości pomiarowych kasety, stanów alarmowych oraz monitorowania stanu systemu.
Moduł komunikuje się z innymi komponentami kasety za pośrednictwem wewnętrznej szybkiej magistrali tylnej oraz obsługuje interfejsy szeregowe RS232, RS422 i RS485, zależnie od konfiguracji zainstalowanego modułu wejść/wyjść. Komunikacja Ethernet jest realizowana przez złącze RJ45 umożliwiające integrację z przemysłowymi sieciami sterowania.
Moduł 3500/92-03-01-00 Ethernet/RS232 Modbus I/O Module jest powszechnie stosowany w aplikacjach monitorowania maszyn, w których dane dotyczące ochrony przed drganiami muszą być udostępniane systemom automatyki zakładowej. Moduł 136180-01 3500/92 Communication Gateway Module obsługuje komunikację z oprogramowaniem Bently Nevada do konfiguracji i akwizycji danych za pośrednictwem zastrzeżonych protokołów opartych na sieci Ethernet.
Moduł 3500/92 jest przeznaczony do komunikacji dotyczącej statycznych zmiennych procesowych i alarmów. Dynamiczne zbieranie przebiegów oraz funkcje diagnostyki stanów przejściowych są realizowane oddzielnie za pośrednictwem modułu interfejsu danych stanów przejściowych 3500/22M.
Funkcje
- Obsługuje komunikację Modbus RTU i Modbus TCP
- Możliwość komunikacji Ethernet i szeregowej
- Kompatybilny z systemami PLC, DCS, SCADA i HMI
- Obsługuje interfejsy RS232, RS422 i RS485
- Połączenie Ethernet RJ45 dla sieci 10BASE-T
- Dostęp do danych pomiarowych i alarmowych z całej kasety
- Wewnętrzna, szybka komunikacja w obrębie kasety
- Obsługuje konfigurowalne mapowanie rejestrów Modbus
- Compatible with 3500 Rack Configuration Software
- Kompatybilny z oprogramowaniem 3500 Rack Configuration Software
- Architektura modułów wymienianych podczas pracy
- Diody LED stanu komunikacji na panelu przednim
Obsługuje redundantne konfiguracje komunikacyjne
- Zastosowania
- Systemy monitorowania drgań turbin
- Systemy ochrony sprężarek
- Obiekty wytwarzania energii
- Zakłady petrochemiczne
- Monitorowanie wirujących urządzeń w przemyśle naftowym i gazowym
- Systemy ochrony maszyn przemysłowych
- Projekty integracji z systemami DCS
- Monitorowanie maszyn oparte na sterownikach PLC
- Systemy komunikacji SCADA
Sieci automatyki procesowej
| Specyfikacje techniczne |
|
| KategoriaSpecyfikacja |
Producent |
| Bently Nevada |
Typ produktu |
| Moduł bramy komunikacyjnej |
3500/92 |
| Model |
Pochodzenie |
| Stany Zjednoczone |
Protokoły komunikacyjne |
| Modbus RTU, Modbus TCP/IP, własny protokół Bently Nevada |
Interfejs Ethernet |
| Ethernet 10BASE-T |
Złącze Ethernet |
| RJ45 |
Interfejsy szeregowe |
| RS232, RS422, RS485 |
Prędkość Ethernetu |
| Typowo 5,0 W przy wejściach/wyjściach Modbus RS232/RS422 |
10 Mb/s |
| Typowo 5,0 W przy wejściach/wyjściach Modbus RS232/RS422 |
Typowo 5,6 W przy wejściach/wyjściach Modbus RS485 |
| Czas aktualizacji |
Poniżej 1 sekundy dla kompletnych danych stelażu |
| Temperatura pracy |
-30°C do +65°C |
| Temperatura przechowywania |
-40°C do +85°C |
| Wilgotność |
95%, bez kondensacji |
| Wymiary |
241 mm x 24,4 mm x 242 mm |
| Masa |
0,82 kg |
Połączenia / Interfejsy
| Złącze / InterfejsFunkcja |
|
| Port Ethernet RJ45 |
Komunikacja Modbus TCP/IP |
| Port RS232 |
Szeregowa komunikacja Modbus RTU |
| Interfejs RS422 |
Szeregowa komunikacja na duże odległości |
| Interfejs RS485 |
Komunikacja Modbus typu multidrop |
| Wewnętrzna magistrala tylna stelażu |
Szybka wymiana danych w stelażu |
Informacje dotyczące zamawiania
Brama komunikacyjna 3500/92
Struktura modelu:
3500/92-AA-BB-CC
| KodOpis |
|
| A |
Typ modułu I/O |
| 01 |
Moduł we/wy Modbus RS232/RS422 |
| 02 |
Moduł we/wy Modbus RS485 |
| 03 |
Moduł we/wy Ethernet/RS232 Modbus |
| 04 |
Moduł we/wy Ethernet/RS485 Modbus |
| B |
Typ pamięci |
| 01 |
Mała pamięć |
| C |
Opcja aprobaty agencji |
| 00 |
Brak |
| 01 |
CSA/NRTL/C |
| 02 |
CSA/ATEX/IECEx |
Opcje dodatkowe
| Numer katalogowyOpis |
|
| 126M4118-01 |
Zestaw do aktualizacji oprogramowania sprzętowego |
Starsze moduły bramy komunikacyjnej mogą wymagać aktualizacji oprogramowania sprzętowego przed nawiązaniem komunikacji z nowszymi modułami I/O. Szczegółowe informacje dotyczące zgodności można znaleźć w instrukcji 3500/92.
Okablowanie Ethernet
Standardowy ekranowany kabel kategorii 5 10BASE-T ze złączami RJ-45
Model bazowy: 138131-AAA
| Kod kablaDługość |
|
| 006 |
6 stóp (1,8 metra) |
| 010 |
10 stóp (3 metry) |
| 025 |
25 stóp (7,3 metra) |
| 040 |
40 stóp (12 metrów) |
| 050 |
50 stóp (15 metrów) |
| 075 |
75 stóp (22,5 metra) |
| 085 |
85 stóp (25,5 metra) |
| 100 |
100 stóp (30,5 metra) |
| 120 |
120 stóp (36,6 metra) |
| 150 |
150 stóp (44,8 metra) |
| 200 |
200 stóp (61 metrów) |
| 250 |
250 stóp (75 metrów) |
| 320 |
320 stóp (98 metrów) |
Niestandardowe długości kabli można zamawiać za pośrednictwem Bently Nevada Custom Products.
Okablowanie szeregowe (RS232)
Kabel RS232, komputer nadrzędny do 3500/92
Model: 130419-AAAA-BB
Długość kabla
| KodDługość |
|
| 0010 |
10 stóp (3 metry) |
| 0025 |
25 stóp (7,5 metra) |
| 0050 |
50 stóp (15 metrów) |
| 0100 |
100 stóp (30,5 metra) |
Instrukcja montażu
| KodOpis |
|
| 01 |
Niezmontowany |
| 02 |
Zmontowany |
Kabel RS232, sterownik PLC Honeywell do 3500/92
Model: 130420-AAAA-BB
Długość kabla
| KodDługość |
|
| 0010 |
10 stóp (3 metry) |
| 0025 |
25 stóp (7,5 metra) |
| 0050 |
50 stóp (15 metrów) |
| 0100 |
100 stóp (30,5 metra) |
Instrukcja montażu
| KodOpis |
|
| 01 |
Niezmontowany |
| 02 |
Zmontowany |
| Numer katalogowyOpis |
|
| 130119-01 |
Kabel RS232, komputer nadrzędny do konwertera RS232/RS422 |
Okablowanie szeregowe (RS422 / RS485)
Kable RS422 mogą być używane do połączeń między szafami w przypadku korzystania z modułów we/wy Modbus RS485.
Kabel RS422 z izolacją PVC, konwerter RS232/RS422 do 3500/92
Model: 130530-AAAA-BB
Kabel RS422 z izolacją PVC, 3500/92 do 3500/92
Model: 129665-AAAA-BB
Kabel RS422 z izolacją teflonową, konwerter RS232/RS422 do 3500/92
Model: 131109-AAAA-BB
Kabel RS422 z izolacją teflonową, 3500/92 do 3500/92
Model: 131108-AAAA-BB
Opcje długości kabla
| KodDługość |
|
| 0010 |
10 stóp (3 metry) |
| 0025 |
25 stóp (7,5 metra) |
| 0050 |
50 stóp (15 metrów) |
| 0100 |
100 stóp (30,5 metra) |
| 0250 |
250 stóp (75 metrów) |
| 0500 |
500 stóp (150 metrów) |
Instrukcja montażu
| KodOpis |
|
| 01 |
Niezmontowany |
| 02 |
Zmontowany |
Przedłużacz RS422 / RS485
Model: 130531-AA-BB
Używany z zespołami kablowymi 130530, 129665, 131109 i 131108 w instalacjach przekraczających 500 stóp (152 metry).
Instrukcja montażu
| KodOpis |
|
| 01 |
Niezmontowany |
| 02 |
Zmontowany |
Typ izolacji
| KodOpis |
|
| 01 |
Izolacja PVC |
| 02 |
Izolacja teflonowa |
Łączna długość kabla RS485 może wynosić do 4000 stóp (1220 metrów).
Łączna długość kabla RS422 między szafami może wynosić do 4000 stóp (1220 metrów).
Części zamienne
| Numer katalogowyOpis |
|
| 04425545 |
Opaska uziemiająca na nadgarstek (jednorazowego użytku) |
| 137495-01 |
Układ scalony firmware’u (bank nieparzysty) |
| 137494-01 |
Układ scalony firmware’u (bank parzysty) |
| 136180-01 |
Moduł bramy komunikacyjnej 3500/92 |
| 125736-01 |
Moduł we/wy Modbus RS232/RS422 |
| 133323-01 |
Moduł we/wy Modbus RS485 |
| 136188-01 |
Moduł we/wy Ethernet/RS232 Modbus |
| 136188-02 |
Moduł we/wy Ethernet/RS485 Modbus |
| Bently Manuals — międzynarodowa dokumentacja techniczna na DVD |
Nośniki dokumentacji |
Akcesoria
| Numer katalogowyOpis |
|
| 139036-01 |
Szeregowe konwertery D-SUB „Y” 9-pinowe |
| 02230411 |
Konwerter RS232 na RS422 — 110 V AC |
| 02230412 |
Konwerter RS232 na RS422 — 220 V AC |
| 165M2516 |
Przełącznik 24-portowy 100/1000 SFP oparty na BE |
Transceivery Ethernet
| Numer katalogowyOpis |
|
| 02200260 |
Męskie złącze AUI 15-pin do światłowodu (10BASE-FL) ze złączem ST |
| 02200261 |
Męskie złącze AUI 15-pin do sieci Ethernet Thinnet (10BASE2) |
Standardowe okablowanie Ethernet
Ekranowany kabel kategorii 5 10BASE-T ze złączami RJ-45
| Numer katalogowyDługość kabla |
|
| 02175190 |
6 stóp |
| 02175191 |
10 stóp |
| 02175192 |
25 stóp |
