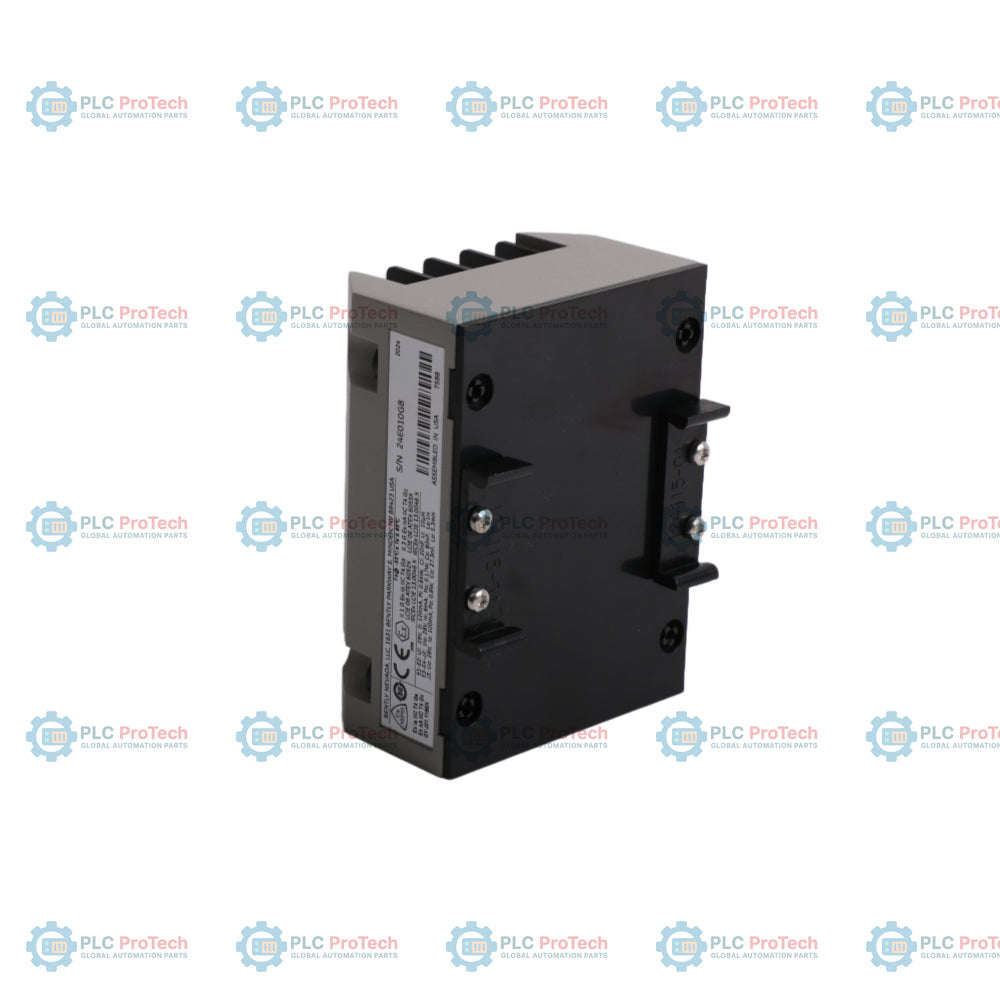

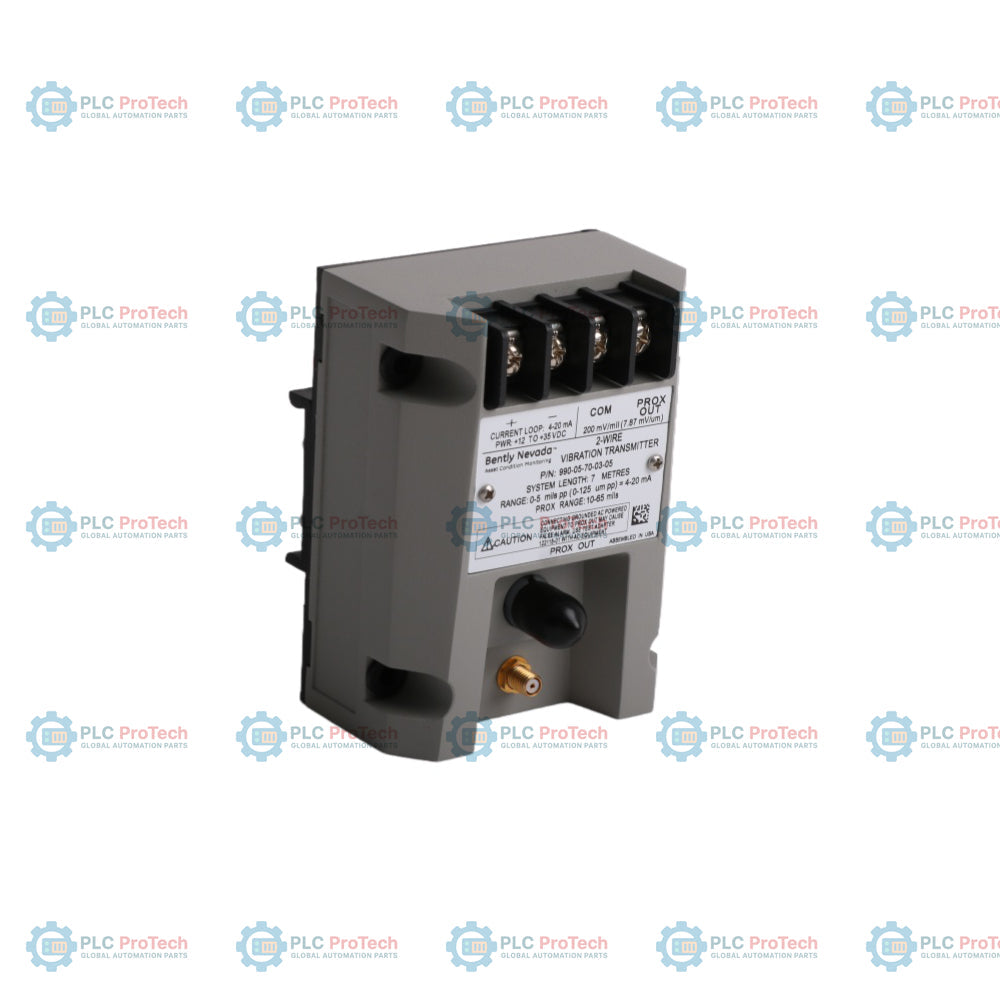

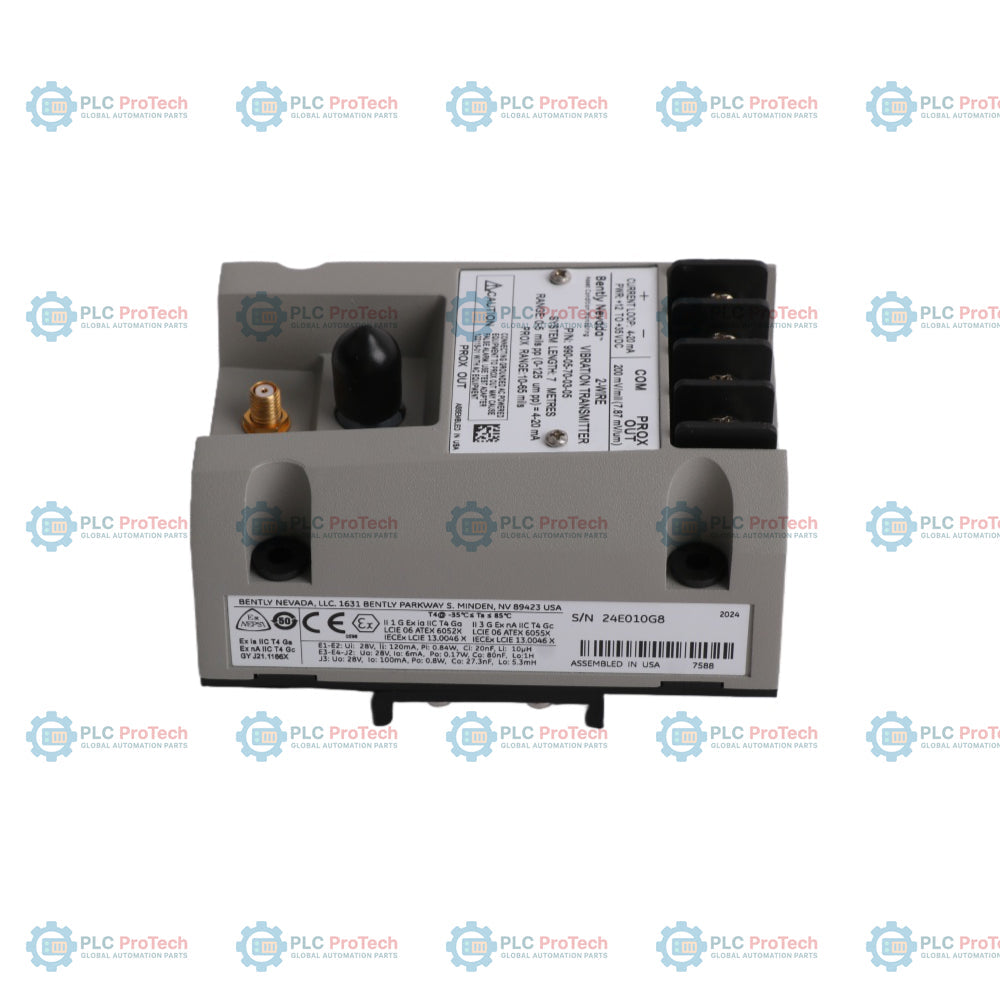

Bently Nevada 990-05-70-03-00 Przetwornik drgań 990

Opis

Opis 990-05-50-02-00 jest urządzeniem 2-przewodowym, zasilanym z pętli, zaprojektowanym do zapewnienia ciągłego monitorowania drgań maszyn bezpośrednio przez rozproszony system sterowania (DCS), programowalny sterownik logiczny (PLC) lub architekturę zabezpieczenia maszyn. Kondycjonuje sygnały z sond zbliżeniowych, aby zapewnić proporcjonalną pętlę prądową 4-20 mA reprezentującą całkowite drgania promieniowe lub pomiar naporu osiowego.

Ten przetwornik łączy się bezpośrednio z bezkontaktowym systemem sondy wiroprądowej w celu rejestrowania dynamicznego przemieszczenia wału. Architektura konwersji sprzętowej wyodrębnia trendy wartości międzyszczytowej lub położenia statycznego bez konieczności stosowania pośredniego stojaka monitorowania maszyn, dzięki czemu urządzenie nadaje się do standardowych pętli sterowania. Zachowuje pełną kompatybilność systemu z określonymi podzespołami sond zbliżeniowych i kalibrowanymi długościami kabli, zapewniając dokładne, liniowe wyjście współczynnika skali.

Cechy

• Standardowe wyjście pętli prądowej 4-20 mA proporcjonalne do drgań maszyny
• Możliwość bezpośredniego połączenia z systemami sond zbliżeniowych 3300 NSv
• Zintegrowane kondycjonowanie sygnału w kompaktowej obudowie przystosowanej do montażu w terenie
• Elementy montażowe ze śrubami grodziowymi zapewniające sztywną instalację na obudowach maszyn
• Szeroki zakres napięcia wejściowego umożliwiający obsługę różnych wymagań dotyczących obciążenia pętli

Zastosowania

• Monitorowanie drgań promieniowych w małych pompach i sprężarkach odśrodkowych
• Pomiary osiowego przemieszczenia wału w wentylatorach i dmuchawach przemysłowych
• Monitorowanie drgań obudów łożysk silników elektrycznych i generatorów
• Pomocnicze pętle zabezpieczenia maszyn wirujących w zakładach petrochemicznych
• Integracja urządzeń bilansujących instalację z architekturami sterowania fabryką

Informacje dotyczące zamówienia

Specyfikacje techniczne

Wytyczne dotyczące instalacji

• Konfiguracja montażu: Podstawę przetwornika należy bezpiecznie zamocować do płaskiej powierzchni przegrody za pomocą wstępnie wybranych śrub do montażu na przegrodzie. Należy upewnić się, że powierzchnia nie jest narażona na gwałtowne skoki drgań, które mogłyby powodować zmęczenie elektroniki wewnętrznej płytki.
• Regulacja odstępu sondy: Przed ostatecznym zamontowaniem nakrętki zabezpieczającej należy mechanicznie wyregulować bezkontaktową sondę zbliżeniową 3300 NSv do jej fizycznego punktu środkowego zakresu napięcia. Regulacja ta utrzymuje przetwornik w dokładnej, liniowej strefie pracy.
• Prowadzenie i ekranowanie kabli: Kabel przedłużający o długości 5,0 metra należy prowadzić w wydzielonych trasach kablowych, oddzielonych od przewodów silnikowych wysokiego napięcia. Cały ekran kabla należy solidnie połączyć z wyznaczonym punktem uziemienia oprzyrządowania na obudowie odbiornika, aby ograniczyć zakłócenia pola elektromagnetycznego.
• Podłączenie zasilania: Przed podłączeniem przewodów do bloków wejściowych należy sprawdzić, czy źródło zasilania pętli zapewnia czysty, stabilizowany prąd stały w zakresie roboczym od +12 do +35 V DC.

FAQ

Jaki konkretny typ wejścia czujnika obsługuje to urządzenie?

Przetwornik obsługuje dokładnie jedną bezkontaktową sondę zbliżeniową 3300 NSv wraz z dopasowanym kablem przedłużającym, skonfigurowanym dla całkowitej długości systemu wynoszącej 5,0 metra.

Czy ta konfiguracja ma certyfikaty do zastosowań w strefach zagrożonych?

Ten konkretny kod opcji urządzenia zawiera blok modyfikacji 00, co oznacza, że dla tego wariantu produktu nie jest wymagane ani zapewnione dopuszczenie przez jednostkę certyfikującą.

W jaki sposób urządzenie jest zasilane podczas pracy?

Przetwornik działa jako standardowy moduł zasilany z pętli, wymagający zewnętrznego napięcia zasilania pętli od +12 do +35 V DC, podłączonego bezpośrednio do jego zacisków.
