Bently Nevada

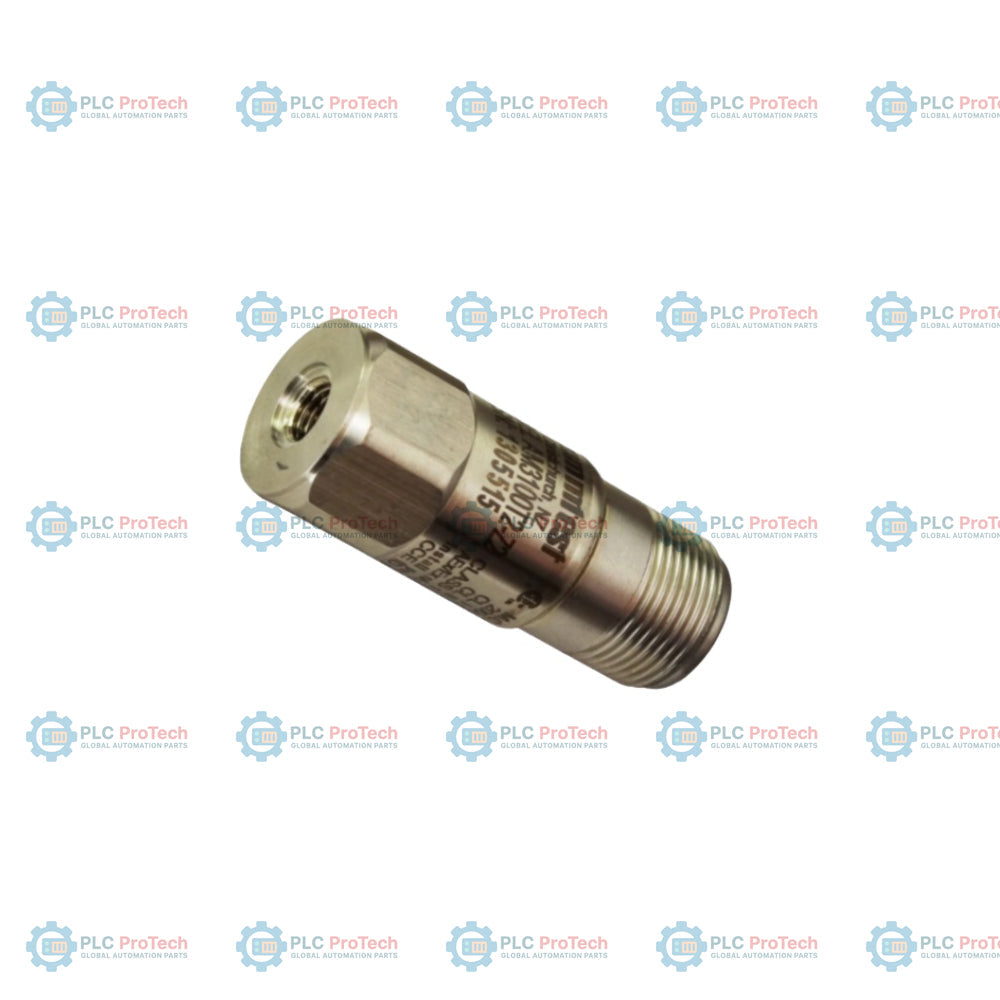

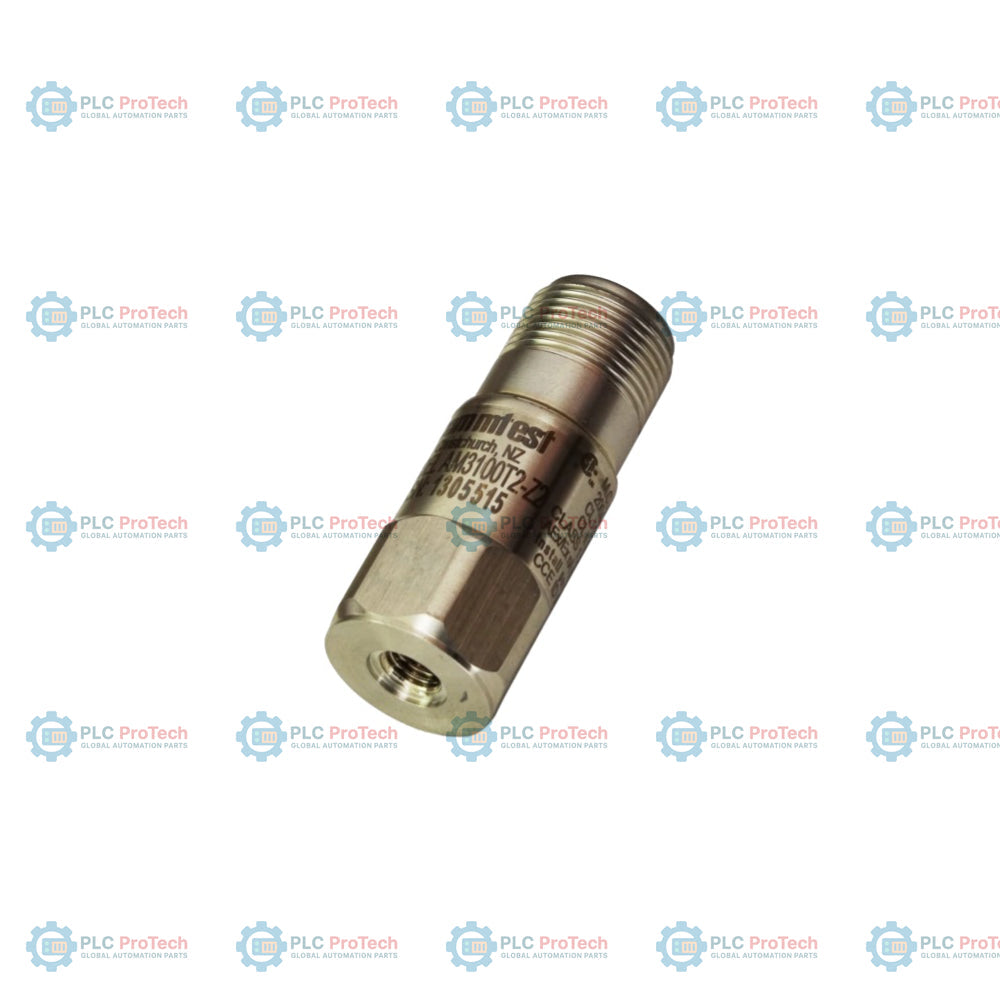

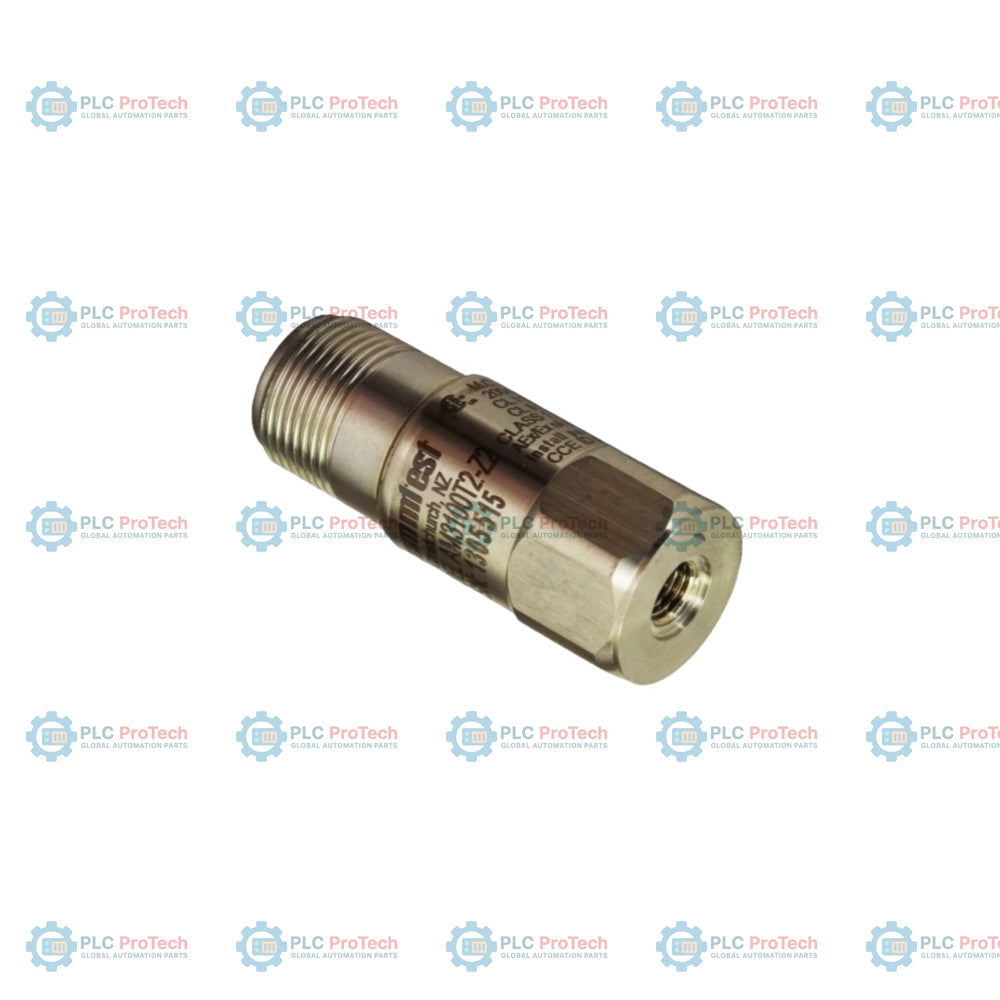

Bently Nevada AM3100T2-Z2 Akcelerometr IEPE

SKU AM3100T2-Z2

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: AM3100T2-Z2

  • Country of origin:Stany Zjednoczone

  • Product Type: Czujnik Akcelerometru

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 62g

  • Dimensions: 1,8 cm × 1,6 cm × 123 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Opis AM3100T2-Z2

AM3100T2-Z2 to akcelerometr piezoelektryczny ze zintegrowaną elektroniką (IEPE), zoptymalizowany do uzyskiwania wysokiej jakości sygnałów drgań w trudnych warunkach przemysłowych. Jego piezoelektryczny element pomiarowy zapewnia wyjątkowo szeroki zakres dynamiki i częstotliwości oraz wysoką liniowość, a zintegrowany wzmacniacz wzmacnia sygnał i zwiększa odporność na szumy elektryczne.

Czujnik wymaga standardowego w branży zasilacza stałoprądowego i dostarcza napięcie wyjściowe proporcjonalne do sygnału przyspieszenia, umożliwiając współpracę z szeroką gamą systemów monitorowania stanu.

Model AM3100T2-Z2 ma konfigurację ze złączem wyprowadzonym od góry, czułość 100 mV/g oraz certyfikację do stosowania w strefie zagrożonej wybuchem 2.

Cechy

  • Wytrzymała konstrukcja ze stali nierdzewnej, odporna na korozję
  • Hermetyczne uszczelnienie, obudowa odizolowana
  • Zabezpieczenie przed wyładowaniami elektrostatycznymi
  • Zabezpieczenie przed odwrotnym podłączeniem
  • Ekranowanie EMI / RFI
  • Certyfikaty do stosowania w strefach zagrożonych wybuchem

Korzyści

  • Możliwość montażu w małych przestrzeniach
  • Niewielka masa ułatwiająca obchody kontrolne
  • Nieprawidłowe podłączenie przewodów nie uszkadza czujnika
  • Zapobiega powstawaniu pętli uziemienia w zastosowaniach z montażem stałym
  • Można go spłukiwać wodą z użyciem węża lub zanurzać po zastosowaniu odpowiedniego złącza
  • Może być stosowany w odpowiednio certyfikowanych strefach zagrożonych wybuchem

Specyfikacja techniczna

Dynamiczne

ParametrWartość
Czułość, ±5% przy 25°C 100 mV/g
Zakres przyspieszeń 80 g szczytowo
Nieliniowość amplitudy 1%
Charakterystyka częstotliwościowa ±10% 0.7-9,000 Hz
Charakterystyka częstotliwościowa ±3 dB 0.4-14,000 Hz
Częstotliwość rezonansowa 30 kHz
Maks. czułość poprzeczna ±5% osiowej
Charakterystyka temperaturowa -55°C : -20% / +120°C : +10%

Elektryczne

ParametrWartość
Źródło napięcia 18-30 Vdc
Dioda regulująca prąd 2-10 mA
Szerokopasmowy szum elektryczny przy częstotliwości od 2.5 Hz do 25 kHz 500 μg
Widmowy szum elektryczny przy 10 Hz 7 μg/√Hz
Widmowy szum elektryczny przy 100 Hz 4 μg/√Hz
Widmowy szum elektryczny przy 1000 Hz 2 μg/√Hz
Maks. impedancja wyjściowa 100 Ω
Napięcie wyjściowe polaryzacji 12 V DC
Uziemienie Obudowa odizolowana, wewnętrznie ekranowana

Środowiskowe

ParametrWartość
Zakres temperatur -55°C do 120°C
Odporność na wibracje 500 g szczytowo
Odporność na udary 5,000 g szczytowo
Maks. równoważna czułość elektromagnetyczna, g 70 μg/gauss
Uszczelnienie Hermetyczna
Maks. czułość na odkształcenie bazowe 0.0002 g/μstrain

Fizyczne

ParametrWartość
Konstrukcja elementu pomiarowego Ceramika PZT / ścinanie
Masa 62 gramy
Materiał obudowy Stal nierdzewna 316L
Montaż Otwór gwintowany ¼-28 UNF
Złącze Wyprowadzenie od góry, 2-stykowe, typu MIL-C-5015
Zalecane okablowanie Ekranowana skrętka dwużyłowa o długości nie większej niż 100 stóp

Połączenia

Funkcja styku złącza
Obudowa Uziemienie
A Zasilanie / sygnał
B Wspólny

Wartości odpowiedzi częstotliwościowej i szumu widmowego są typowe.

Wytyczne dotyczące instalacji

Przygotowanie powierzchni montażowej

Zainstalować czujnik na czystej, płaskiej i sztywnej powierzchni montażowej. Przed instalacją usunąć farbę, rdzę, smar i zanieczyszczenia, aby zapewnić prawidłowe sprzężenie mechaniczne i dokładne przenoszenie drgań.

Niewłaściwe powierzchnie montażowe mogą ograniczać odpowiedź wysokoczęstotliwościową i powodować błędy pomiaru.

Procedura montażu

Do instalacji użyć dostarczonego trzpienia montażowego ¼-28.

Zalecenia dotyczące instalacji:

  • Zapewnić prawidłowe zazębienie gwintu
  • Mocno dokręcić czujnik
  • Unikać nadmiernego momentu dokręcania
  • Zapobiegać odkształceniu podstawy czujnika podczas instalacji

Prowadzenie kabli

Stosować ekranowany kabel ze skręconą parą żył, zgodnie z zaleceniami producenta.

Aby uzyskać najlepszą jakość sygnału:

  • Trzymać kable z dala od przewodów wysokiego napięcia
  • Unikać prowadzenia w pobliżu kabli wyjściowych falowników VFD i dużych silników
  • Zapobiegać ostrym zagięciom kabla
  • Zamocować kabel, aby ograniczyć hałas powodowany ruchem

Zalecana długość kabla nie powinna przekraczać 100 stóp.

Ochrona złącza

Czujnik wykorzystuje wyprowadzone od góry 2-stykowe złącze typu MIL-C-5015.

W środowisku mokrym lub na zewnątrz:

  • Całkowicie dokręcić złącze
  • Stosować kable i złącza odporne na wilgoć
  • Regularnie sprawdzać szczelność

Hermetyczny korpus czujnika pomaga chronić przed wnikaniem wilgoci, jeśli czujnik jest prawidłowo zainstalowany.

Wymagania dotyczące zasilania

AM3100T2-Z2 wymaga źródła zasilania IEPE o stałym prądzie.

Wymagane zasilanie elektryczne:

  • Źródło napięcia: 18–30 V DC
  • Dioda regulująca prąd: 2–10 mA

Przed uruchomieniem należy sprawdzić zgodność z systemem monitorowania.

Zasady uziemiania

Czujnik jest odizolowany od obudowy i wewnętrznie ekranowany, co pomaga ograniczyć problemy z pętlami uziemienia.

Zalecane praktyki:

  • Stosować uziemienie jednopunktowe
  • Unikać uziemiania ekranu w wielu punktach
  • Podczas instalacji należy sprawdzić ciągłość uziemienia

Instalacja w strefie zagrożonej wybuchem

AM3100T2-Z2 jest dopuszczony do stosowania w strefach zagrożonych wybuchem typu 2.

Instalacja musi być zgodna z:

  • Instalować zgodnie z rysunkiem 117M2767

Należy upewnić się, że całe powiązane okablowanie, bariery oraz dławiki kablowe spełniają wymagania dotyczące instalacji w obszarach zagrożonych wybuchem.

Zgodność i certyfikaty

Dyrektywy Wspólnoty Europejskiej

  • Dyrektywa ATEX 2014/34/UE
  • Dyrektywa EMC 2014/30/UE
  • Dyrektywa niskonapięciowa 2014/35/UE
  • Dyrektywa REACH 1907/2006/WE
  • Dyrektywa RoHS 2011/65/UE

Normy

  • EN 61326-1
  • EN 60079-0
  • EN 60079-15

Dopuszczenia do stosowania w obszarach zagrożonych wybuchem

CSA/NRTL/C

  • Klasa I, dział 2, grupy A, B, C, D
  • Klasa I, strefa 2, AEx/Ex nA IIC T4
  • Instalować zgodnie z rysunkiem 117M2767

ATEX / IECEx

  • II 3G Ex nA nC IIC T4 Gc

Najczęściej zadawane pytania

Jakiego typu czujnikiem jest AM3100T2-Z2?

AM3100T2-Z2 to akcelerometr IEPE przeznaczony do przemysłowego monitorowania drgań.

Jaka jest czułość czujnika?

Czułość czujnika wynosi 100 mV/g (±5% przy 25°C).

Jaki jest zakres pomiaru przyspieszenia?

Czujnik obsługuje zakres przyspieszenia do wartości szczytowej 80 g.

Jaki zakres częstotliwości obsługuje czujnik?

Specyfikacje charakterystyki częstotliwościowej:

  • ±10%: 0,7–9 000 Hz
  • ±3 dB: 0,4–14 000 Hz

Jakie zasilanie jest wymagane?

Czujnik wymaga:

  • Napięcie zasilania 18–30 V DC
  • Wzbudzenie stałoprądowe 2–10 mA

Czy czujnik nadaje się do obszarów zagrożonych wybuchem?

Tak. AM3100T2-Z2 ma certyfikat do zastosowań w obszarach zagrożonych wybuchem strefy 2.

Jakiego typu złącza używa czujnik?

Urządzenie wykorzystuje złącze w stylu MIL-C-5015, 2-stykowe, z wyprowadzeniem od góry.

Czy obudowa czujnika jest uziemiona?

Nie. Obudowa czujnika jest odizolowana, a jego wnętrze ekranowane.

Jaki jest zakres temperatury pracy?

Zakres temperatury pracy wynosi od -55°C do 120°C.

Czy czujnik może być używany w wilgotnym środowisku?

Tak. Czujnik ma hermetyczne uszczelnienie i może pracować w wilgotnym środowisku pod warunkiem zastosowania odpowiednio uszczelnionych złączy i kabli.

Jaki gwint montażowy ma czujnik?

Interfejs montażowy stanowi gwintowany otwór ¼-28 UNF.

Jaki typ kabla jest zalecany?

Zalecany jest ekranowany kabel dwużyłowy ze skręconą parą o maksymalnej długości 100 stóp.

Czy czujnik ma zabezpieczenie przed odwrotnym podłączeniem przewodów?

Tak. Urządzenie ma zabezpieczenie przed odwrotnym podłączeniem przewodów, które pomaga zapobiegać uszkodzeniom spowodowanym nieprawidłowym okablowaniem.

Czy czujnik jest odporny na EMI i RFI?

Tak. Czujnik ma ekranowanie EMI/RFI poprawiające odporność na zakłócenia elektryczne.
