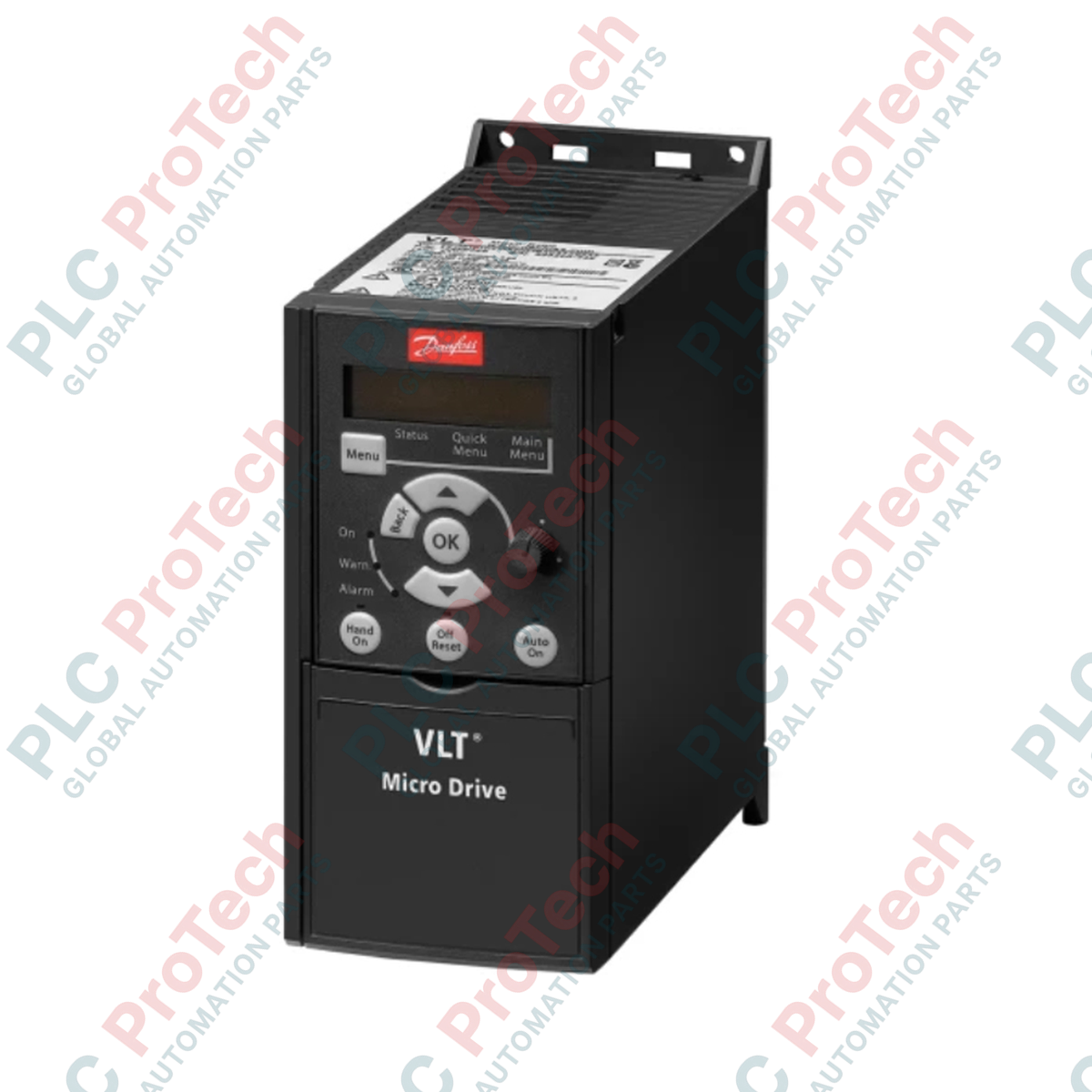

Danfoss 132F0022 FC-051P2K2T4E20H3BXCXXXSXXX VLT Micro Drive

Przegląd produktu

Przemiennik częstotliwości Danfoss 132F0022 (FC-051P2K2T4E20H3BXCXXXSXXX) VLT Micro Drive to wytrzymałe urządzenie zaprojektowane z myślą o rygorystycznych wymaganiach nowoczesnej automatyki przemysłowej. Niezależnie od tego, czy jest stosowany w zautomatyzowanych systemach transportu materiałów, do sterowania pompami w komunalnych stacjach uzdatniania wody czy w przenośnikach w zakładach produkcyjnych, przemiennik ten pełni kluczową funkcję w stabilizacji pracy silnika i wydłużaniu okresu eksploatacji elementów mechanicznych. Dzięki zastosowaniu wysokowydajnego sterowania strumieniem VVC+ urządzenie ogranicza odkształcenia harmoniczne i naprężenia cieplne uzwojeń silnika, skutecznie zmniejszając ryzyko nieplanowanych przestojów. Kompaktowa konstrukcja obudowy zoptymalizowana pod kątem integracji w szafach sterowniczych o dużej gęstości zabudowy zapewnia inżynierom niezawodne rozwiązanie do precyzyjnej regulacji prędkości w krytycznych pętlach procesowych, gdzie przestrzeń i dostępność operacyjna mają kluczowe znaczenie.

Opis kodu końcowego

Kod zamówieniowy 132F0022 jest zgodny ze strukturą oznaczeń firmy Danfoss dla serii VLT Micro Drive FC-051. Segment „P2K2” wskazuje znamionową moc 2,2 kW (3,0 HP). Oznaczenie „T4” określa możliwość zasilania trójfazowego, odpowiednią dla sieci 380–480 VAC. Symbol „E20” oznacza obudowę o stopniu ochrony IP20, zapewniającą osłonę podzespołów wewnętrznych w czystych środowiskach szaf sterowniczych. Zintegrowane filtry RFI „H3” zapewniają kompatybilność elektromagnetyczną klasy A1/B (C1), niezbędną do ograniczenia zakłóceń wpływających na czułą aparaturę pomiarową. Oznaczenie „B” potwierdza obecność wewnętrznego choppera hamowania do hamowania dynamicznego, natomiast kod „C” oznacza fabrycznie naniesioną powłokę ochronną na wewnętrznej płytce PCB, zabezpieczającą układy przed wilgocią i zanieczyszczeniami środowiskowymi.

Specyfikacja techniczna

Najczęściej zadawane pytania

Czy model 132F0022 może pracować bez panelu LCP?

Tak, po zaprogramowaniu przemiennik jest przystosowany do samodzielnej pracy, jednak do wstępnej konfiguracji i ustawienia parametrów wymagany jest odłączany panel LCP lub oprogramowanie komputerowe.

Jaka jest główna różnica między trybami sterowania VVC+ i U/f w tym przemienniku?

VVC+ (sterowanie wektorem napięcia) zapewnia lepszą odpowiedź momentu obrotowego i większą dokładność prędkości w standardowych zastosowaniach silnikowych, podczas gdy tryb U/f jest zwykle stosowany w specjalnych aplikacjach, takich jak praca silników równoległych lub sterowanie silnikami wysokoczęstotliwościowymi.

Jak powłoka ochronna wpływa na trwałość przemiennika?

Przyrostek „C” oznacza powlekaną płytkę PCB, która zapobiega utlenianiu i degradacji ścieżek przewodzących, gdy przemiennik jest zainstalowany w środowisku o wysokiej wilgotności lub w obecności śladowych ilości unoszących się w powietrzu zanieczyszczeń chemicznych.

Czy w przypadku wycofania tego modelu z produkcji mogę zastąpić go przemiennikiem z innej serii?

VLT Micro Drive FC-051 jest standardowym urządzeniem, jednak każdy zamiennik musi mieć odpowiednią moc znamionową, klasę napięcia i wymiary montażowe. Należy skonsultować się z instrukcją techniczną, aby upewnić się, że będzie kompatybilny z istniejącą logiką sterowania.

Wytyczne dotyczące instalacji i eksploatacji

• Zarządzanie temperaturą i odstępy: Aby zapewnić optymalne odprowadzanie ciepła, należy zachować co najmniej 100 mm wolnej przestrzeni nad i pod urządzeniem. Nie należy instalować przemiennika w bezpośrednim sąsiedztwie źródeł wysokiej temperatury, takich jak rezystory hamowania lub wymienniki ciepła, aby zapobiec nieuzasadnionym wyłączeniom spowodowanym zadziałaniem zabezpieczenia nadtemperaturowego.
• Zasady ekranowania EMC: Aby zapewnić zgodność ze standardami RFI i zapobiec zakłóceniom sygnałowym, należy stosować ekranowane kable do połączeń silnika. Ekran musi być podłączony do chassis przemiennika za pomocą metalowych dławików kablowych lub zacisków zapewniających połączenie wielkiej częstotliwości w zakresie 360 stopni. Nigdy nie należy prowadzić kabli zasilających razem z niskonapięciowymi przewodami sygnałowymi w tej samej trasie kablowej.
• Weryfikacja bezpieczeństwa: Przed wykonaniem okablowania zacisków lub rozpoczęciem diagnostyki należy potwierdzić odłączenie zasilania sieciowego i odczekać co najmniej 4 minuty, aby wewnętrzne kondensatory obwodu pośredniego DC rozładowały się do bezpiecznego poziomu napięcia. Przed dotknięciem listwy zaciskowej należy zawsze sprawdzić stan wewnętrznej diody LED ładowania.
