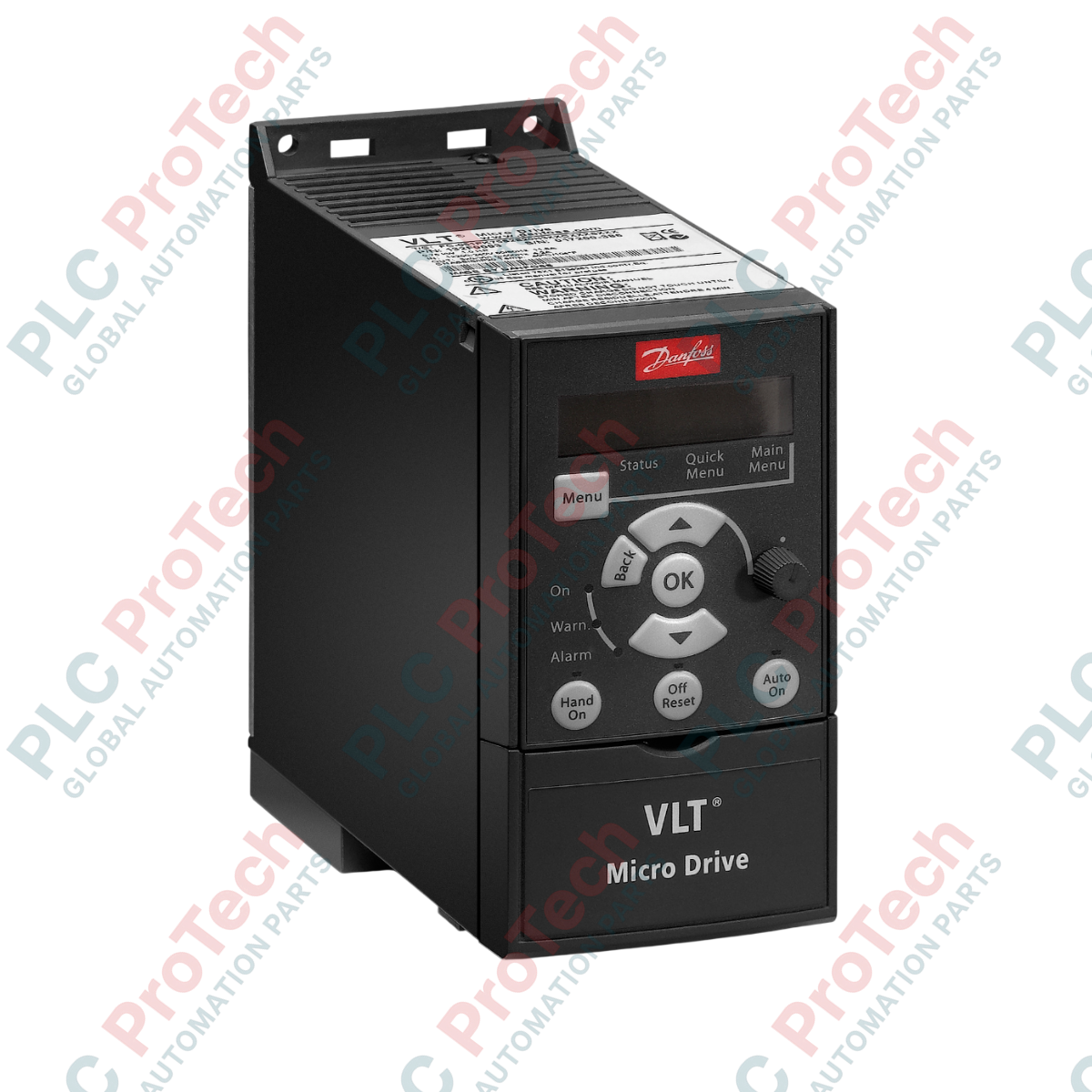

Przemiennik częstotliwości Danfoss VLT Micro Drive FC-051P7K5T4E20HXBXCXXXSXXX 136N8935

Przegląd produktu

136N8935 (136N8935) to kompaktowy, a zarazem wydajny przemiennik częstotliwości VLT Micro Drive FC 51, przeznaczony do zastosowań w środowiskach automatyki przemysłowej o dużej gęstości zabudowy. Zapewniając moc 7,5 kW (10 HP) przy wyjątkowo małych wymiarach, ten przemiennik częstotliwości został zaprojektowany do montażu obok siebie w szafach sterowniczych, co pozwala znacznie ograniczyć zajmowaną przestrzeń. Szczególnie dobrze sprawdza się w sterowaniu przenośnikami taśmowymi, mieszadłami i układami wentylatorowymi w zakładach produkcyjnych oraz na liniach montażowych. Model 136N8935 jest standardowo wyposażony w powlekane płytki PCB (C), zapewniające zwiększoną odporność na pył i wilgoć, a tym samym stabilne działanie oraz niższe koszty konserwacji w typowych przemysłowych „szarych” strefach.

Wyjaśnienie przyrostków

Kod modelu FC-051P7K5T4E20HXBXCXXXSXXX określa szczegółowe parametry funkcjonalne tego przemiennika Micro Drive:

• FC-051: Należy do serii VLT Micro Drive, zoptymalizowanej pod kątem wydajności i łatwości obsługi.

• P7K5: Moc znamionowa 7,5 kW (10 HP), odpowiednia do zastosowań ze średnim i dużym momentem obrotowym.

• T4: Przeznaczony do zasilania trójfazowego w zakresie 380–480 VAC.

• E20: Stopień ochrony IP20/Chassis, przeznaczony do instalacji wewnątrz zabezpieczonej obudowy.

• HX: Brak zintegrowanego filtra RFI, idealne rozwiązanie dla odizolowanych sieci lub środowisk, w których zastosowano już zewnętrzne filtrowanie.

• B: Zintegrowany chopper hamowania, umożliwiający przemiennikowi zarządzanie energią zwrotną podczas szybkiego hamowania silnika.

• C: Powlekane płytki drukowane zapewniające ochronę przed zanieczyszczeniami środowiskowymi.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Jak zaprogramować przemiennik, jeśli jest dostarczany bez panelu LCP?

Model 136N8935 (wersja X) nie zawiera lokalnego panelu sterowania. Przemiennik można zaprogramować za pomocą zewnętrznego akcesorium LCP 11 lub LCP 12 albo przez połączenie z komputerem przy użyciu oprogramowania MCT 10 Set-up Software. Po zaprogramowaniu panel LCP można odłączyć, aby zapewnić bezpieczną pracę.

Czy w tym modelu wymagany jest zewnętrzny rezystor hamowania?

Ponieważ urządzenie zawiera wbudowany chopper hamowania (B), może zarządzać energią hamowania. Jednak w zastosowaniach charakteryzujących się dużą bezwładnością lub częstym zatrzymywaniem należy podłączyć zewnętrzny rezystor hamowania do odpowiednich zacisków, aby bezpiecznie rozpraszać ciepło powstające podczas hamowania.

Jakie są ograniczenia środowiskowe wersji HX (bez filtra RFI)?

Wersja HX najlepiej nadaje się do środowisk przemysłowych, w których wymagania dotyczące ograniczenia zakłóceń elektromagnetycznych (EMI) są mniej rygorystyczne lub w których zastosowano centralne filtrowanie na poziomie zakładu. W przypadku użytkowania w strefach mieszkalnych lub komercyjnych może być wymagany zewnętrzny filtr RFI, aby spełnić lokalne wymagania EMC.

Wskazówki dotyczące projektowania i instalacji

• Montaż obok siebie: Seria VLT Micro Drive jest przeznaczona do montażu „bezpośrednio obok siebie”. Można instalować wiele jednostek bez poziomych odstępów, co maksymalizuje gęstość zabudowy szafy. Należy jednak zapewnić co najmniej 100 mm wolnej przestrzeni w pionie nad i pod każdą jednostką, aby umożliwić naturalną konwekcję oraz chłodzenie wymuszonym obiegiem powietrza.

• Bezpieczeństwo rezystora hamowania: Podczas podłączania zewnętrznego rezystora hamowania należy użyć przewodów odpornych na wysoką temperaturę. Rezystor należy umieścić w miejscu, w którym wydzielane przez niego ciepło nie będzie wpływać na wlot powietrza przemiennika ani na wrażliwe przewody sterownicze. Należy zastosować wyłącznik termiczny do monitorowania temperatury rezystora i połączyć go z sygnałem zezwolenia na pracę przemiennika.

• Uziemienie modeli bez filtra RFI: Ponieważ ten model nie ma wewnętrznego filtra RFI, prawidłowe uziemienie ma jeszcze większe znaczenie. Do połączenia PE (przewodu ochronnego) należy użyć krótkiej, grubej i płaskiej plecionki uziemiającej, zapewniającej ścieżkę o niskiej impedancji dla zakłóceń wysokoczęstotliwościowych oraz chroniącej sąsiednie czujniki i urządzenia komunikacyjne przed zakłóceniami.
