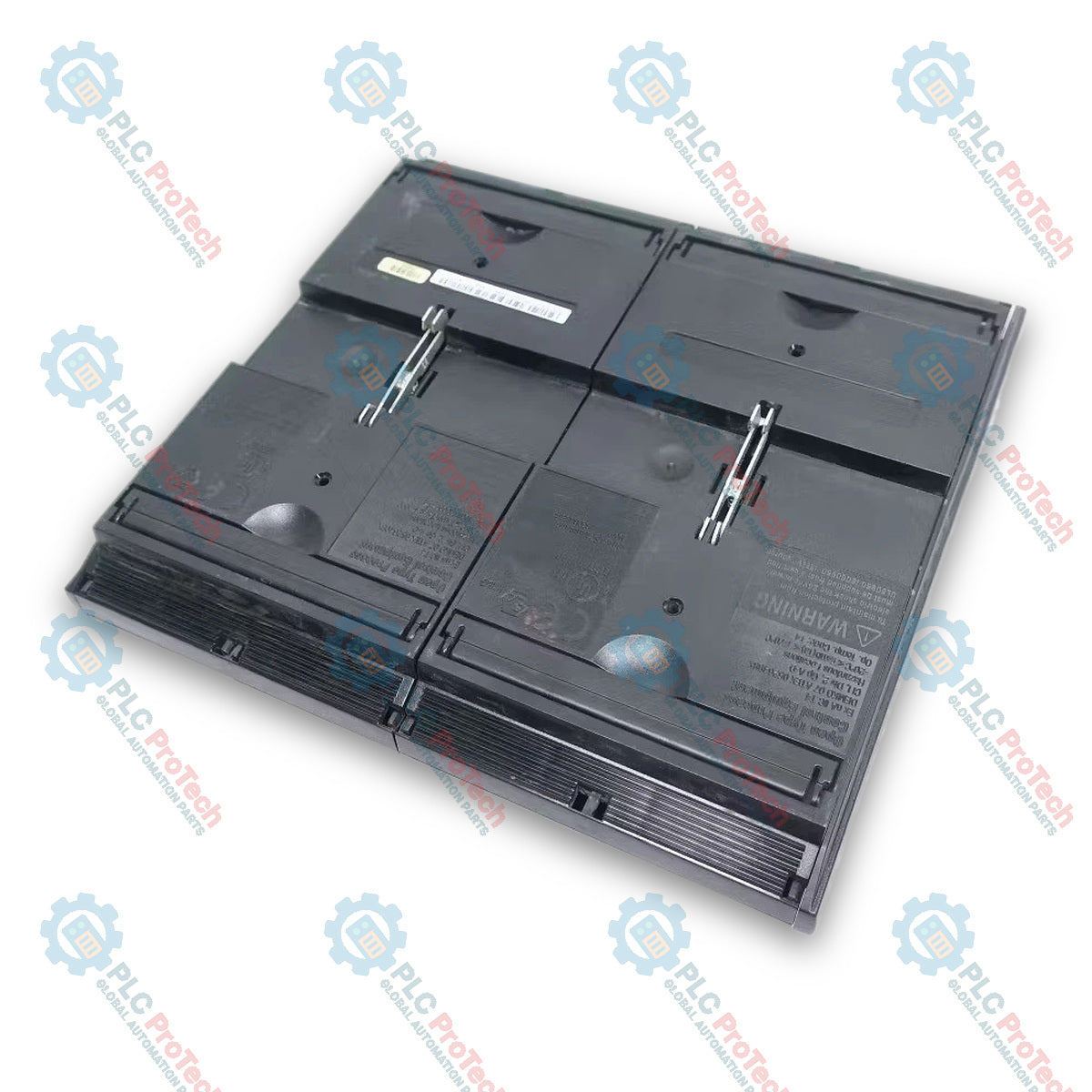

Płyta bazowa rozszerzeń Foxboro P0973CN serii I/A

Opis

Foxboro P0973CN to 4-pozycyjna podstawa rozszerzająca montowana na pionowej szynie DIN, używana w systemie DCS Foxboro I/A Series. Zapewnia dedykowaną platformę sprzętową do montażu odpornej na awarie pary procesorów sterowania polowego FCP270 w dwóch pozycjach oraz redundantnej pary modułów rozszerzeń magistrali polowej FEM100 w dwóch pozostałych pozycjach. Dzięki pasywnej strukturze płyty montażowej Foxboro P0973CN zapewnia wysoce niezawodne rozprowadzanie zasilania i połączenia komunikacyjne w magistrali polowej modułu o przepustowości 2 Mb/s. Pozycje montażowe są specjalnie zintegrowane z podstawą, aby pomieścić rozdzielacze/sumatory światłowodowe wymagane do odpornej na awarie pracy procesorów FCP270.

Cechy

• Konfiguracja do montażu na pionowej szynie DIN w standardowych układach obudów.

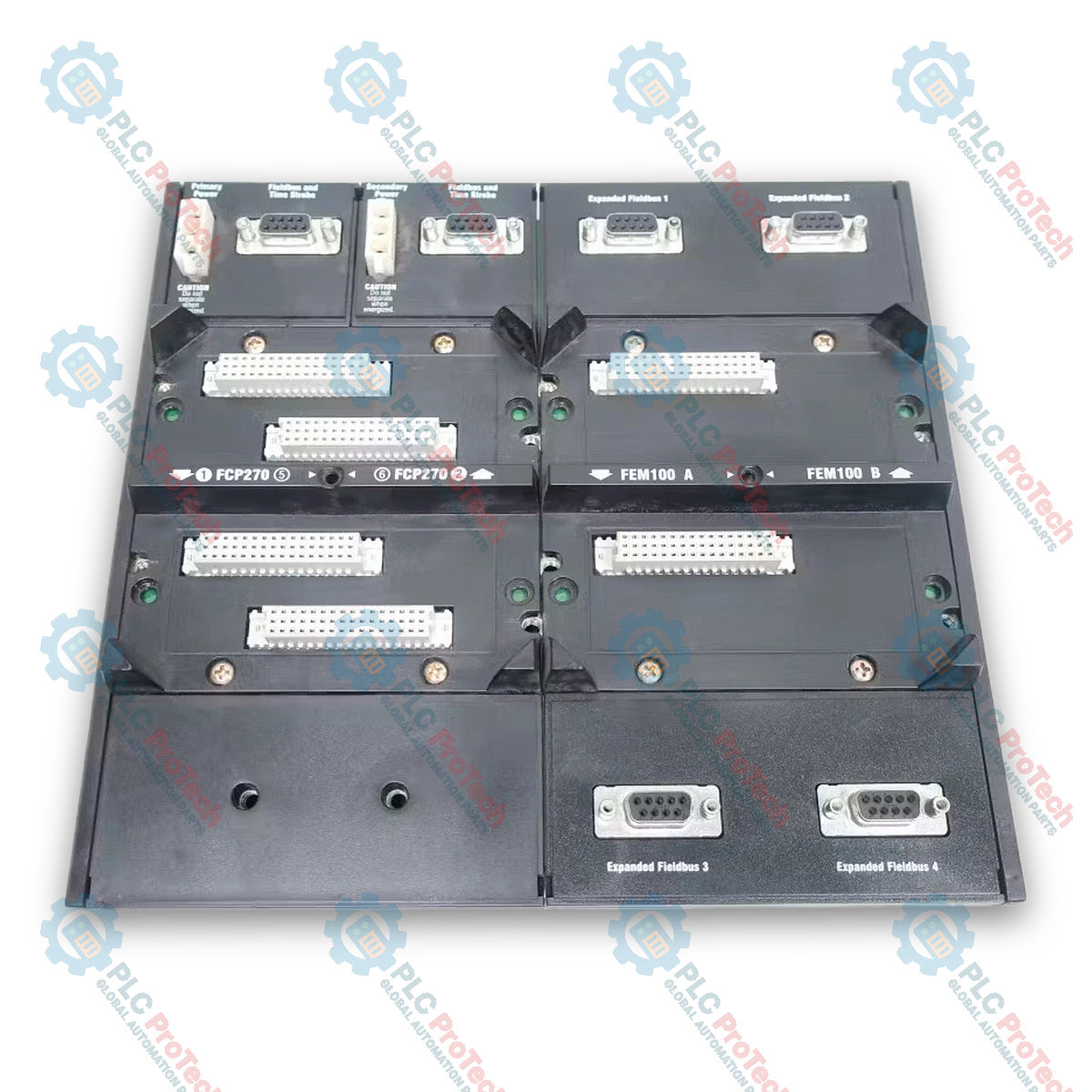

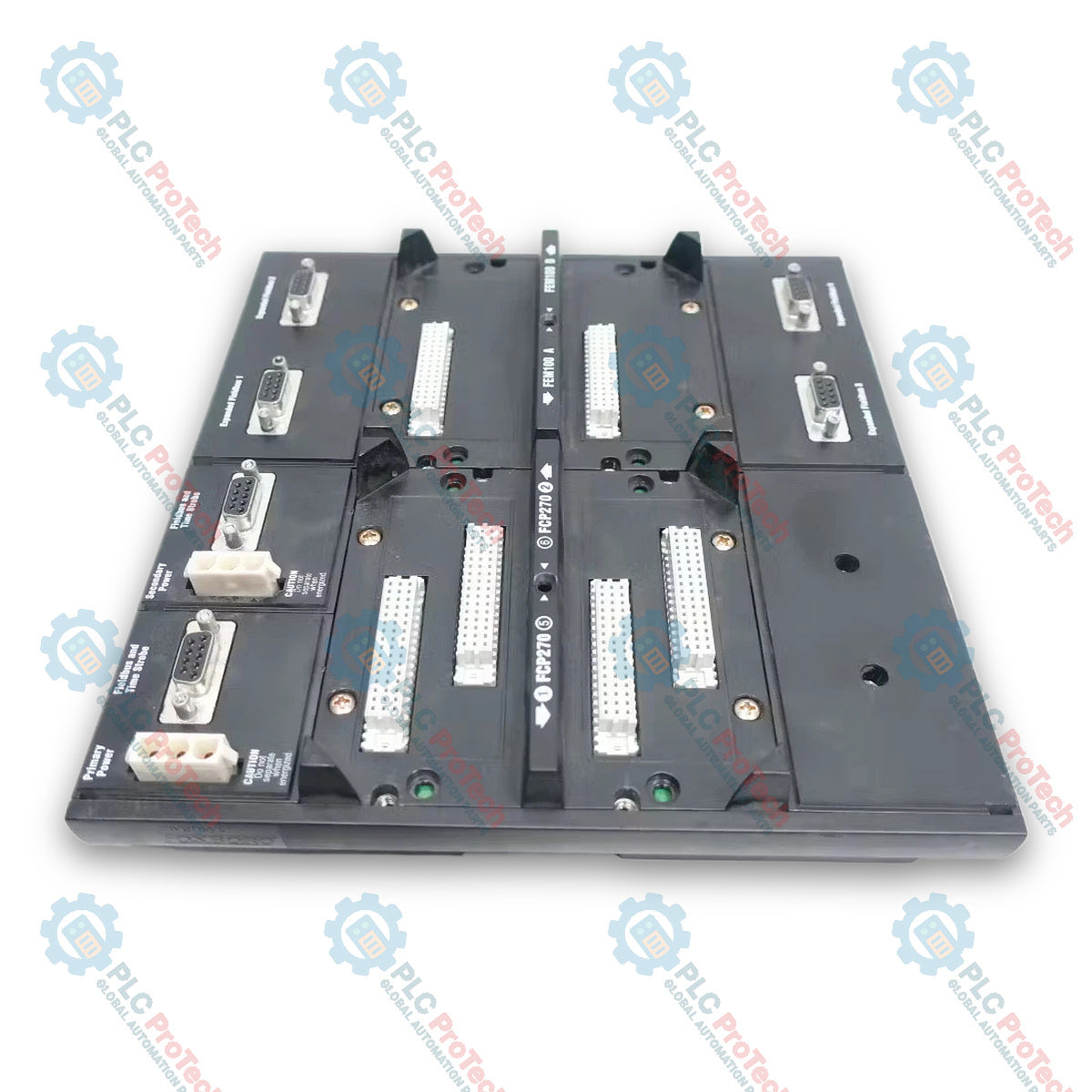

• Cztery dedykowane pozycje modułów skonfigurowane dla dwóch procesorów FCP270 i dwóch modułów FEM100.
• Zintegrowane miejsce montażowe na rozdzielacze/sumatory światłowodowe obsługujące redundancję FCP270.
• Podwójne główne i rezerwowe przyłącza zasilania 24 V DC.
• Połączenia magistrali polowej modułu za pomocą ekranowanej skrętki, pracujące z prędkością 2 Mb/s.
• Obsługa modułów wymienianych podczas pracy, umożliwiająca dodawanie lub wymianę jednostki bez zakłócania aktywnej komunikacji magistrali.
• Pasywna architektura płyty montażowej zaprojektowana w celu maksymalizacji ogólnej niezawodności operacyjnej systemu DCS.

Zastosowania

• Rozbudowa systemu DCS Foxboro I/A Series wymagająca dodatkowych kanałów magistrali polowej FBM serii 200.
• Szafy sterownicze automatyki przemysłowej o dużej gęstości, wymagające odpornego na awarie przetwarzania i rozbudowy magistrali polowej.
• Infrastruktura zakładu przemysłowego do ciągłego przetwarzania, wykorzystująca podsystemy sprzętowe montowane na szynie DIN.

Specyfikacje techniczne

Połączenia/interfejsy

Wytyczne dotyczące instalacji

• Montaż na szynie DIN: Zamocować płytę bazową na nieizolowanej, mechanicznie podpartej pionowej szynie DIN za pomocą przeznaczonych do tego elementów mocujących.
• Okablowanie zasilające: Podłączyć przewody zasilania pierwotnego i wtórnego 24 V DC z zasilacza systemowego (takiego jak FPS400-24, FPS240-24 lub FPS120-24) do zacisków zasilania pierwotnego i wtórnego.
• Połączenie magistrali obiektowej: Do połączeń magistrali obiektowej A/B modułów między płytami bazowymi w układzie łańcuchowym należy używać ekranowanych kabli ze skrętką, zachowując maksymalną całkowitą długość magistrali obiektowej wynoszącą 60 m (198 stóp).
• Odstępy: Należy zapewnić odpowiedni odstęp w obudowie wokół zamontowanej płyty bazowej, aby umożliwić wkładanie i wyjmowanie modułów oraz podłączanie okablowania obiektowego.
• Podłączanie pod napięciem: Płyty bazowe można podłączać lub rozbudowywać bez wyłączania systemu z eksploatacji, pod warunkiem zastosowania redundantnej struktury magistrali.

Zgodność i certyfikaty

• Europejska dyrektywa EMC: 89/336/EWG (EN 50081-2, EN 50082-2, EN 61326 załącznik A)
• Częstotliwość radiowa ISM: CISPR 11 klasa A
• Odporność: IEC 61000-4-2 (ESD), IEC 61000-4-3 (pole promieniowane), IEC 61000-4-4 (EFT/impulsowe), IEC 61000-4-5 (przepięcia), IEC 61000-4-6 (przewodzone), IEC 61000-4-8 (pole magnetyczne)
• Bezpieczeństwo produktu: certyfikat UL/UL-C dla systemów obudów klasy 1, grup A-D, dział 2, T4
• Europejska dyrektywa niskonapięciowa: 2006/95/WE
• Dyrektywa ATEX: 94/9/WE (certyfikat CENELEC EEx n IIC dla strefy 2)
