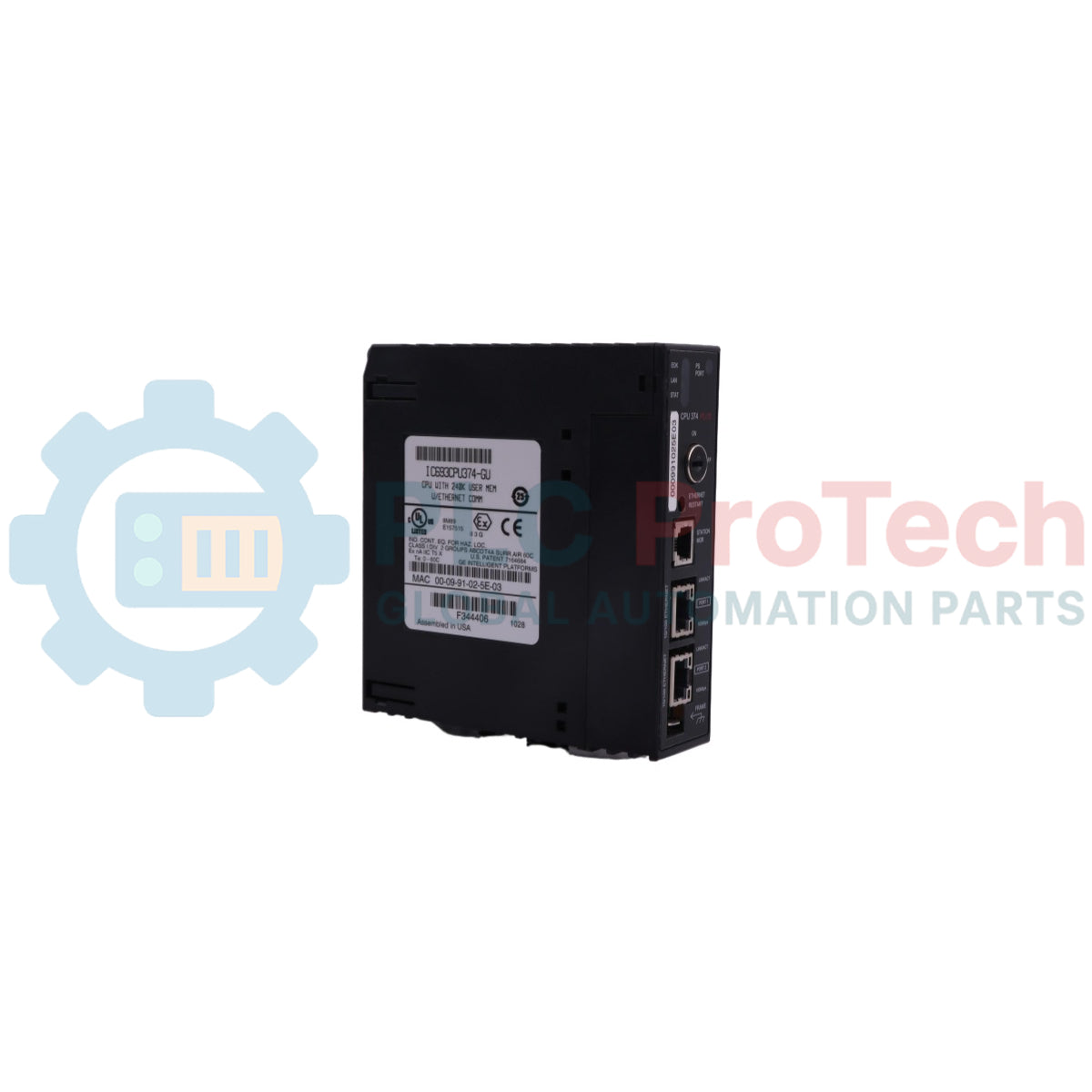

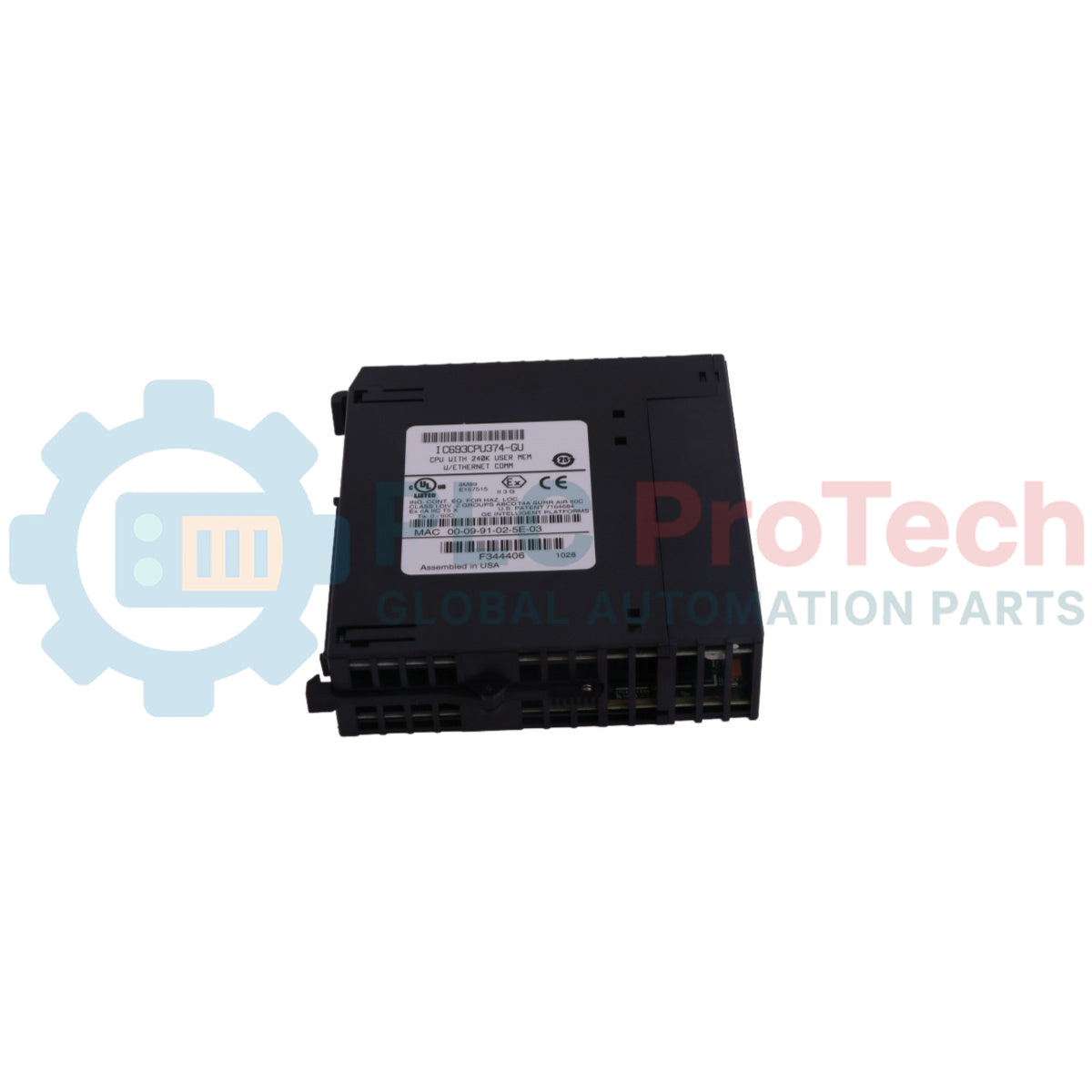

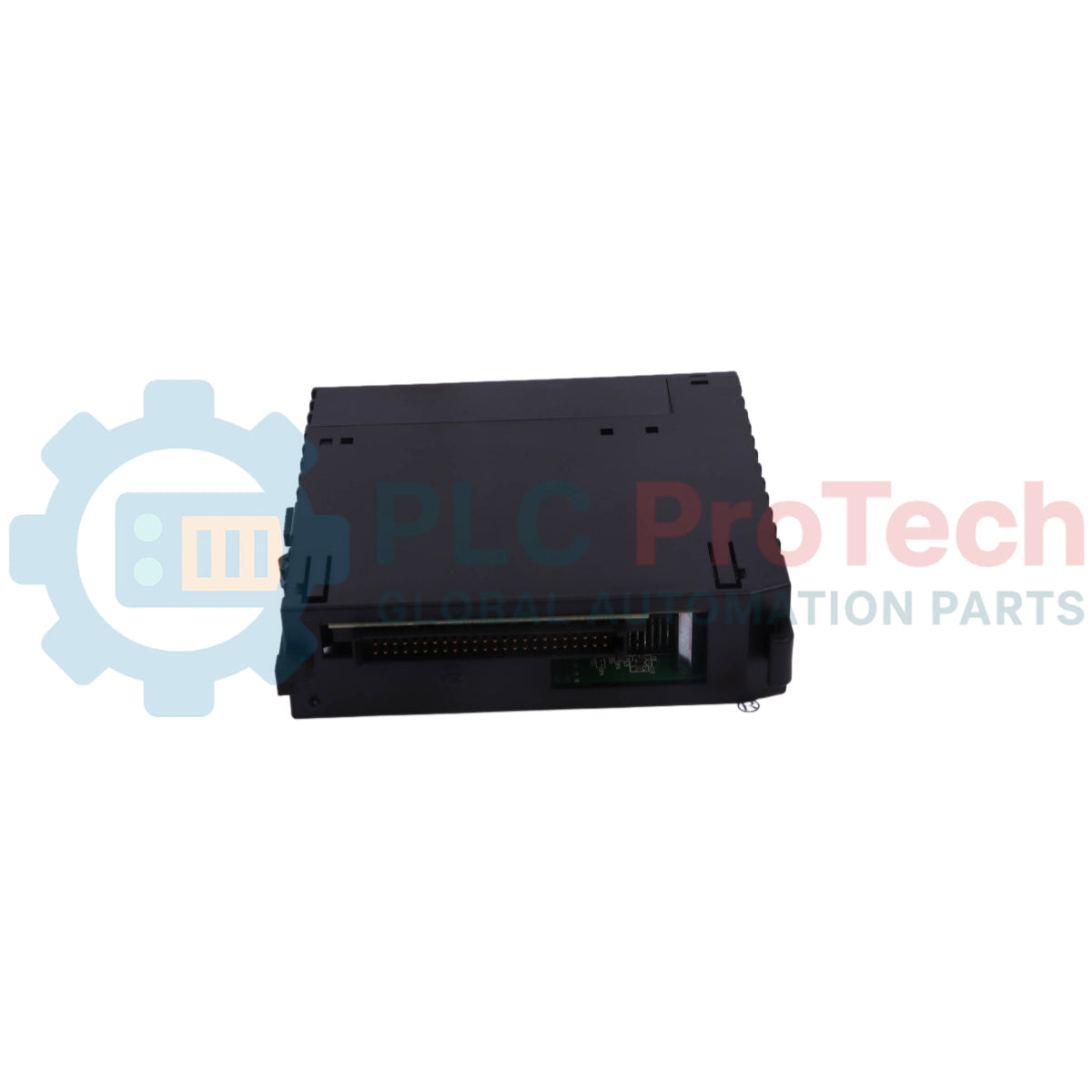

Moduł procesora Ethernet GE Fanuc Series 90-30 IC693CPU374

Informacje o produkcie

IC693CPU374 to wysokowydajna jednostka centralna zajmująca jedno gniazdo, przeznaczona do platformy PLC GE Fanuc Series 90-30. Moduł oparty na wbudowanym procesorze 586 o częstotliwości 133 MHz łączy zaawansowane wykonywanie logiki ze zintegrowanym przełącznikiem Ethernet, ułatwiając szybką komunikację przemysłową. W kluczowych sektorach, takich jak uzdatnianie wody, sterowanie HVAC i zautomatyzowane linie montażowe, IC693CPU374 pełni funkcję głównego układu sterującego, znacznie zmniejszając opóźnienia systemowe dzięki czasowi skanowania wynoszącemu 0,15 milisekundy na 1K logiki. Dwuportowy interfejs Ethernet umożliwia łączenie szeregowe oraz płynną wymianę danych za pośrednictwem protokołów SRTP i EGD, eliminując potrzebę stosowania zewnętrznych modułów komunikacyjnych i optymalizując przestrzeń w szafie, a jednocześnie zapewniając maksymalny czas pracy dzięki sprzętowo przyspieszanym obliczeniom zmiennoprzecinkowym i efektywnemu zarządzaniu pamięcią.

Konfiguracja techniczna

IC693CPU374 wykorzystuje zaawansowaną architekturę pamięci i komunikacji do obsługi złożonych zadań automatyki:

• Przetwarzanie logiki: Wyposażony w procesor klasy 586 o częstotliwości 133 MHz, zapewniający moc obliczeniową wymaganą do sprzętowych obliczeń zmiennoprzecinkowych i szybkiego wykonywania operacji boolowskich.

• Zarządzanie pamięcią: Oferuje 240 KB konfigurowalnej pamięci użytkownika. Użytkownicy mogą dynamicznie przydzielać miejsce między pamięć rejestrów (%R), wejścia analogowe (%AI) i wyjścia analogowe (%AQ), maksymalnie do 32 640 słów każdego typu.

• Zintegrowany przełącznik Ethernet: Moduł zawiera wbudowany przełącznik Ethernet 10/100 Mb/s z funkcją automatycznego wykrywania i dwoma portami RJ-45. Sprzęt obsługuje jeden adres IP i jest zoptymalizowany pod kątem komunikacji Ethernet Global Data (EGD) oraz SRTP.

• Możliwości wejść/wyjść: Obsługuje rozbudowaną mapę wejść/wyjść z 2048 stałymi wejściami/wyjściami dyskretnymi oraz rozbudowę systemu do łącznie 8 płyt bazowych (1 płyta bazowa CPU i 7 płyt rozszerzeń lub zdalnych kaset).

Specyfikacja sprzętowa

Często zadawane pytania eksploatacyjne

Czy IC693CPU374 obsługuje bezpośrednie programowanie szeregowe?

Sam moduł CPU nie ma wbudowanych portów szeregowych. Cała komunikacja szeregowa i lokalne programowanie przez RS-485 muszą odbywać się za pośrednictwem portu znajdującego się na module zasilacza systemowego, z użyciem protokołów SNP lub SNPX.

Jaki zasilacz jest zalecany do tego CPU?

Ze względu na pobór mocy wynoszący 7,4 W z magistrali 5 V DC zdecydowanie zaleca się stosowanie zasilacza dużej mocy (takiego jak IC693PWR330 lub IC693PWR331), aby zapewnić stabilną pracę, szczególnie gdy w systemie znajdują się dodatkowe moduły wejść/wyjść o wysokim poborze mocy.

Jak działa podtrzymanie pamięci w tym konkretnym modelu?

CPU wykorzystuje pamięć RAM do przechowywania aktywnych danych. Standardowa bateria wewnętrzna zapewnia około 1,2 miesiąca podtrzymania bez zasilania. W przypadku dłuższych przestojów można zastosować dodatkowy moduł baterii IC693ACC302, aby wydłużyć ten okres do 15 miesięcy.

Wytyczne dotyczące projektowania i instalacji

• Stabilność sieci Ethernet: Chociaż CPU ma dwa porty Ethernet, działają one jako niezarządzany przełącznik współdzielący jeden adres IP. Nie należy tworzyć fizycznej pętli między tymi portami, ponieważ spowoduje to burzę rozgłoszeniową i awarię interfejsu sieciowego. W środowiskach o wysokim napięciu należy używać wysokiej jakości ekranowanych kabli RJ-45 w celu ograniczenia zakłóceń elektromagnetycznych.

• Regulacja temperatury: IC693CPU374 generuje znaczne ilości ciepła ze względu na procesor 133 MHz. Należy zapewnić co najmniej 2 cale (51 mm) wolnej przestrzeni nad i pod szafą PLC, aby umożliwić naturalną konwekcję. W obudowach, w których temperatura otoczenia przekracza 45°C, wymagane jest aktywne chłodzenie wentylatorem, aby zapobiec ograniczeniu częstotliwości pracy CPU lub jego wyłączeniu z powodu przegrzania.

• Strategia podtrzymania pamięci: Podczas aktualizacji oprogramowania sprzętowego lub wymiany modułu należy zawsze wykonać kopię zapasową programu użytkownika w pamięci Flash lub na komputerze za pomocą VersaPro albo Machine Edition. Ponieważ CPU korzysta z pamięci RAM do przechowywania logiki wykonywanej w czasie pracy, każda przerwa w zasilaniu baterii, gdy główna kaseta jest odłączona od zasilania, spowoduje całkowitą utratę konfiguracji i logiki użytkownika.
