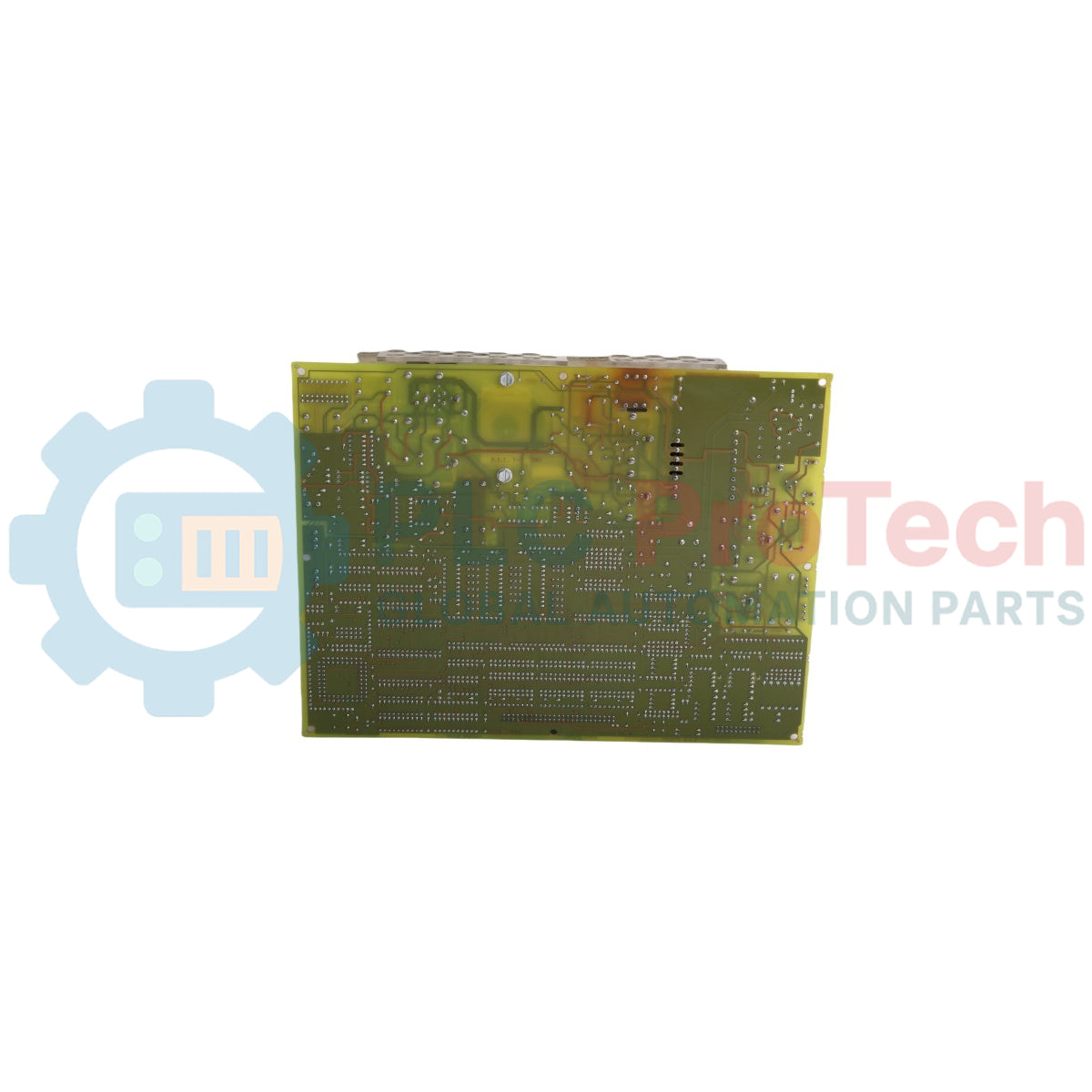

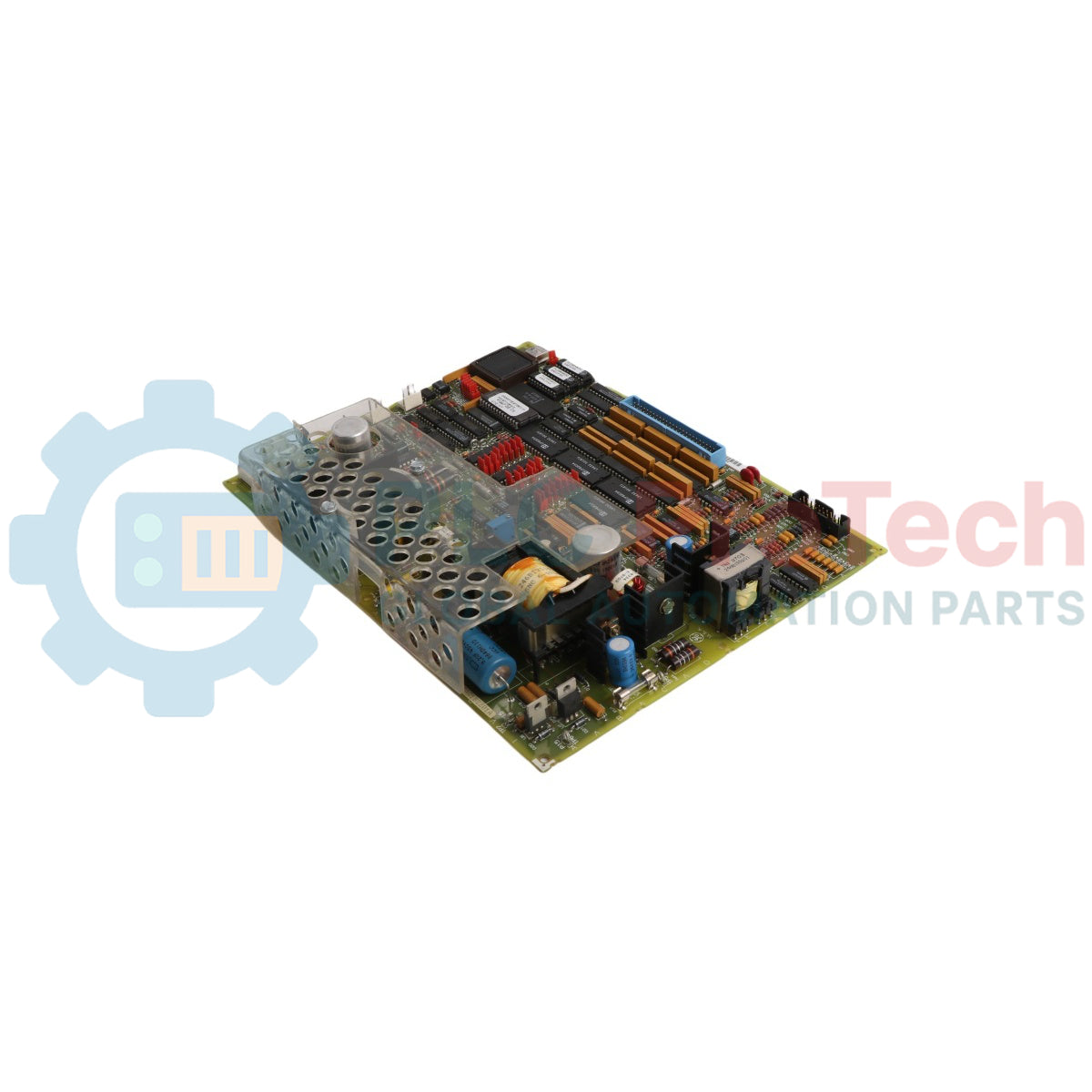

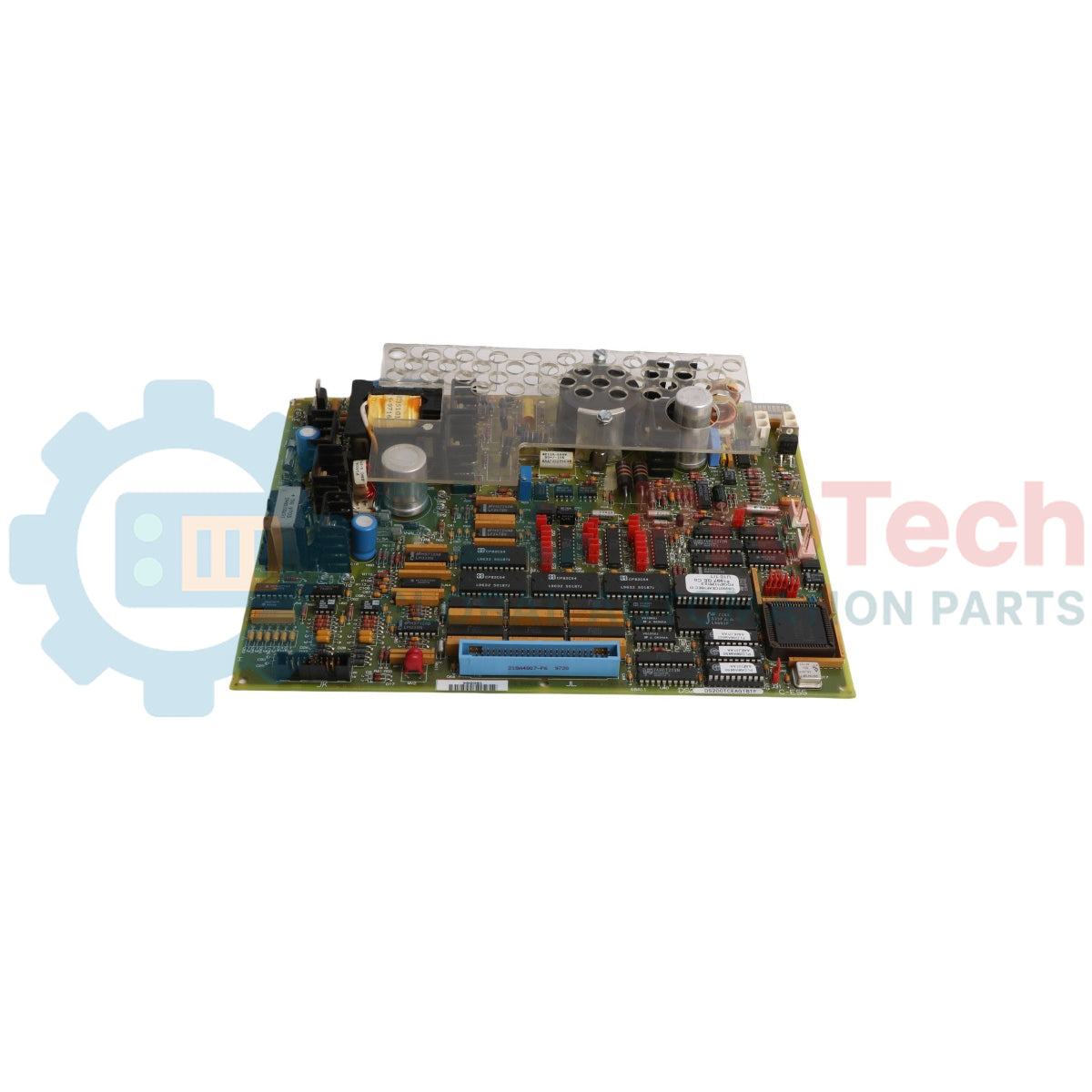

Płyta awaryjnego nadprędkości General Electric DS200TCEAG1BTF Mark V

Płyta awaryjnego nadprędkości General Electric DS200TCEAG1BTF Mark V

Only 7 item(s) left in stock

  • Manufacturer: General Electric

  • Product No.: DS200TCEAG1B

  • Country of origin:Stany Zjednoczone

  • Product Type: Tablica awaryjnego przekroczenia prędkości

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 650g

  • Dimensions: 280 mm x 180 mm x 35 mm (H x W x D)

  • Shipping port: Xiamen

  • Warranty: 12 months

Pokaż kompletne dane
Opis produktu
FAQ
Wysyłka Zwroty
Dodatkowe szczegóły
Recenzje

Opis

DS200TCEAG1BTF to płytka drukowana (PCB) opracowana przez General Electric dla systemów sterowania turbinami serii Mark V. Pełniąc funkcję płytki awaryjnego nadprędkościowego, ta konkretna rewizja zawiera kluczowe ulepszenia sprzętowe w porównaniu z podstawową płytką DS200TCEAG1, integrując trzy łączne modyfikacje funkcjonalne i projektowe oznaczone sufiksem BTF.

DS200TCEAG1BTF wykorzystuje technologię sterowania Speedtronic do współpracy z automatycznym zespołem napędowym turbiny. Jej główne zastosowanie polega na wykonywaniu procedur bezpieczeństwa i sterowania za pomocą specjalistycznych pętli sprzętowych, przetwarzając krytyczne dane ochronne, w tym limity nadprędkości turbiny oraz sygnały wykrywania płomienia. Umieszczona w wyznaczonym rdzeniu < P > systemu sterowania napędem, zapewnia istotne funkcje sterowania i awaryjnego wyłączania dla przemysłowych zastosowań turbinowych.

Cechy

  • Integruje specjalistyczne obwody wewnętrzne, w tym pętle wykrywania płomienia TCEA, nadprędkości turbiny TCEA oraz automatycznej synchronizacji TCEA.
  • Wykorzystuje wbudowany mikroprocesor 80196 do realizacji lokalnej automatyzacji procesów i oceny sygnałów awaryjnych.
  • Zawiera gniazda na wiele programowalnych pamięci EPROM do zastosowań firmware.
  • Posiada dedykowane punkty sprzętowe, w tym 30 ręcznych zworek, 3 bezpieczniki ochronne oraz 2 złącza bagnetowe.
  • Stosuje specjalistyczne trasowanie interfejsów przez aktywne złącza płytki, całkowicie eliminując nieużywane struktury pozostałościowe.

Zastosowania

  • Przemysłowe systemy ochrony przed nadprędkością turbin gazowych i parowych.
  • Automatyzacja i sygnalizacja sterowania napędem turbiny serii Mark V.
  • Architektury sterowania turbiną o potrójnej modularnej redundancji (TMR).
  • Monitorowanie wykrywania płomienia oraz realizacja awaryjnego wyłączenia.

Dane techniczne

Parametr Specyfikacja
Producent GE General Electric
Seria Mark V
Numer części DS200TCEAG1BTF
Opis funkcjonalny Płytka awaryjnego nadprędkościowego
Funkcjonalny skrót TCEA
Powłoka PCB Standardowa powłoka
1. rewizja funkcjonalna B
2. rewizja funkcjonalna T
Rewizja projektu F
Typ mikroprocesora Intel 80196
Bezpieczniki 3 bezpieczniki (FU1, FU2, FU3)
Zwory 30 zworek (typ Berg)
Złącza 2 złącza bagnetowe, wielopinowe złącza sygnałowe
Lokalizacja w systemie Rdzeń < P >

Połączenia/Interfejsy

Pin złącza Funkcja
J7 Złącze zasilania płytki PD Core TCEA
JK Złącze sygnałowe rdzenia P1 płytki TCEB
JL Złącze sygnałów wyłączających płytki TCTG
JW Złącze sygnału wykrywania płomienia płytki TCEB
JX1 Złącze łańcuchowe IONET płytki TCQC 1
JX2 Złącze łańcuchowe IONET płytki TCQC 2

Wytyczne instalacyjne

  • Lokalizacja i konfiguracja: Zamontuj płytkę w wyznaczonym slocie rdzenia < P >. Użyj zworek Berg na płytce, aby zaprogramować dokładną fizyczną i funkcjonalną lokalizację w obudowie sterowania napędem turbiny.
  • Wymiana bezpieczników: Przy wymianie któregokolwiek z trzech bezpieczników sprzętowych (FU1, FU2, FU3) stosuj wyłącznie identyczne komponenty zamienne o dopasowanych parametrach prądu i napięcia, aby chronić ścieżki obwodu.
  • Trasowanie kabli: Podłącz dedykowane linie interfejsu do portów J7, JK, JL, JW, JX1 i JX2. Zapewnij prawidłowe osadzenie złączy bagnetowych i wielopinowych, aby uniknąć zakłóceń sygnału na ścieżkach IONET i TCTG.
  • Środki ostrożności ESD: Obsługuj płytkę za krawędzie lub ramę montażową, aby uniknąć uszkodzeń statycznych mikroprocesora 80196 i modułów EPROM.
