Opis

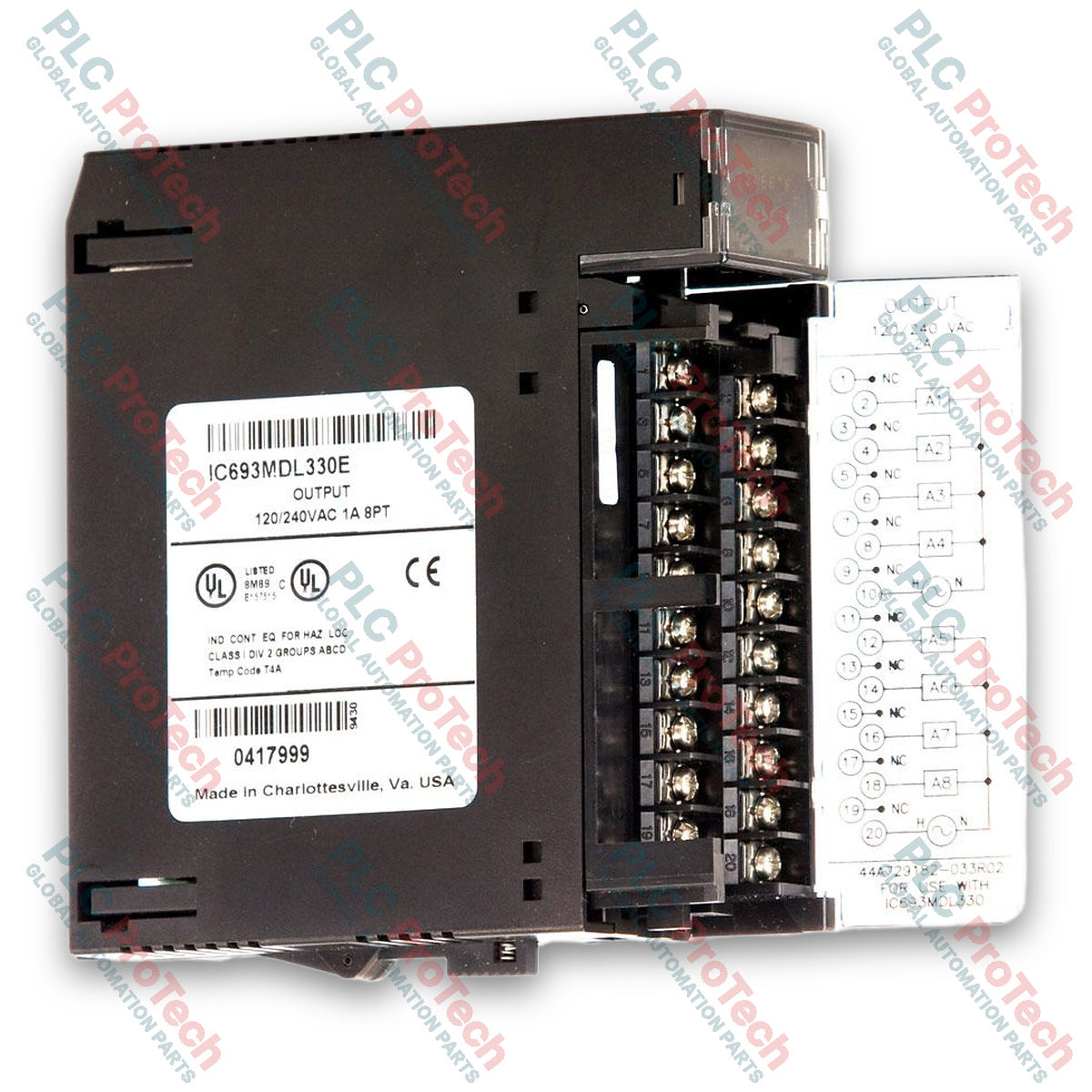

General Electric IC693MDL330 to 8-punktowy moduł dyskretnych wyjść AC, przeznaczony do użytku w sterownikach programowalnych (PLC) Series 90-30. Moduł pracuje przy napięciu 120/240 V AC i zapewnia niezawodne przełączanie w środowiskach automatyki przemysłowej. Wyposażono go w dwie izolowane grupy po cztery punkty wyjściowe, z oddzielnym zaciskiem wspólnym dla każdej grupy. Ponieważ wewnętrzne zaciski wspólne nie są ze sobą połączone, poszczególne grupy mogą pracować z różnymi fazami zasilania AC lub być zasilane z niezależnych źródeł.

Każda grupa jest wewnętrznie zabezpieczona bezpiecznikiem 5 A, a wbudowane układy gasikowe RC chronią każde wyjście przed przejściowymi zakłóceniami elektrycznymi generowanymi w liniach zasilających. Moduł obsługuje wysoki prąd rozruchowy, wynoszący do 10-krotności prądu znamionowego, dzięki czemu idealnie nadaje się do sterowania wymagającymi obciążeniami indukcyjnymi i żarowymi. Diody LED stanu umieszczone w górnej części modułu zapewniają wyraźną wizualną informację o stanie punktów, a osobny wskaźnik sygnalizuje przepalenie bezpiecznika.

Funkcje

• Zapewnia 8 punktów wyjściowych rozmieszczonych w dwóch izolowanych grupach po 4 punkty każda
• Kompatybilność ze znamionowymi napięciami roboczymi 120/240 V AC (zakres od 85 do 264 V AC)
• Niezależne zaciski wspólne umożliwiają izolację między różnymi fazami AC lub źródłami zasilania
• Zintegrowane bezpieczniki 5 A dla każdej grupy wspólnej zapewniają lepszą ochronę obwodu
• Wbudowane układy gasikowe RC na każdym wyjściu tłumią przejściowe zakłócenia elektryczne
• Wysoka zdolność obsługi prądu rozruchowego (maksymalnie 20 A przez jeden cykl) umożliwia bezpieczne sterowanie obciążeniami indukcyjnymi i żarowymi
• Górny rząd 8 zielonych diod LED umożliwia bieżące monitorowanie stanu punktów wyjściowych
• Czerwony wskaźnik przepalenia bezpiecznika (F) umożliwia natychmiastową identyfikację usterki
• Montaż bezpośrednio w dowolnym gnieździe I/O podstawy 5- lub 10-gniazdowej systemu Series 90-30

Zastosowania

• Sterowanie cewkami przekaźników AC, elektrozaworami i magnetycznymi rozrusznikami silników
• Przełączanie przemysłowych lamp sygnalizacyjnych i żarowych lampek kontrolnych
• Łączenie logiki PLC z wysokonapięciowymi elementami wykonawczymi w obiekcie
• Wielofazowe przemysłowe panele sterowania wymagające izolowanych grup wyjściowych

Specyfikacja techniczna

Połączenia / interfejsy

• Listwa zaciskowa przewodów obiektowych: demontowalna listwa zaciskowa montowana z przodu, umożliwiająca podłączenie przewodów obiektowych użytkownika
• Przednia pokrywa modułu: uchylna pokrywa z wewnętrznymi schematami połączeń obwodu oraz zewnętrzną powierzchnią etykiety do opisywania
• Kodowanie kolorystyczne: czerwona wkładka przy lewej krawędzi identyfikująca urządzenie jako moduł wysokonapięciowy
• Złącze płyty bazowej: standardowe złącze magistrali Series 90-30 do komunikacji zasilania i danych

Wytyczne dotyczące instalacji

• Przed zamontowaniem lub wyjęciem modułu należy odłączyć wszystkie zewnętrzne źródła zasilania AC.
• Moduł należy bezpiecznie umieścić w dowolnym dostępnym gnieździe I/O podstawy 5- lub 10-gniazdowej Series 90-30.
• Należy sprawdzić, czy przewody obiektowe podłączone do zacisków są zgodne z wymaganiami dotyczącymi wewnętrznej izolacji grup, aby zapobiec przepięciom.
• Podczas obciążania grup w pobliżu maksymalnego limitu 4 A należy uwzględnić krzywe redukcji parametrów w zależności od temperatury otoczenia.
