Opis

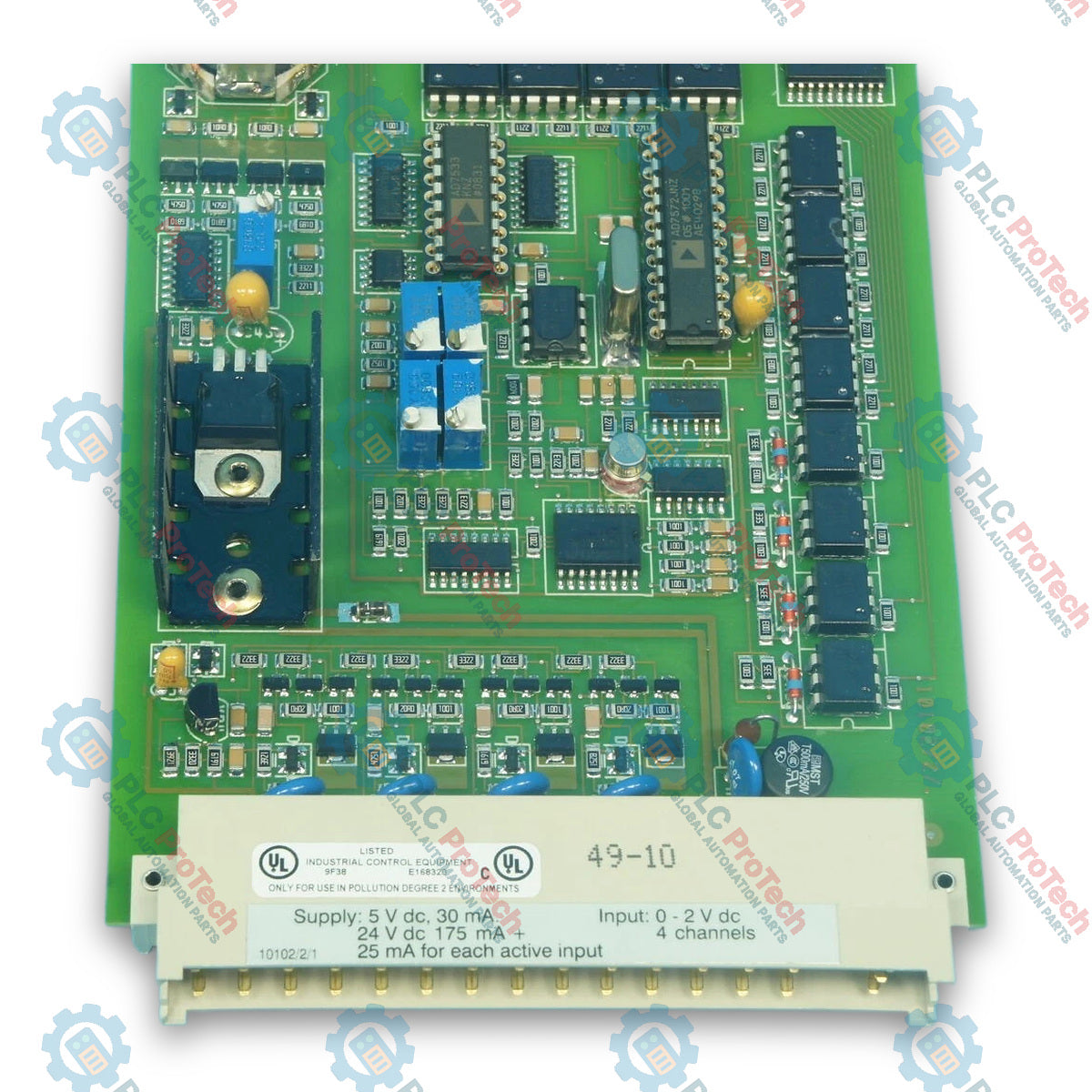

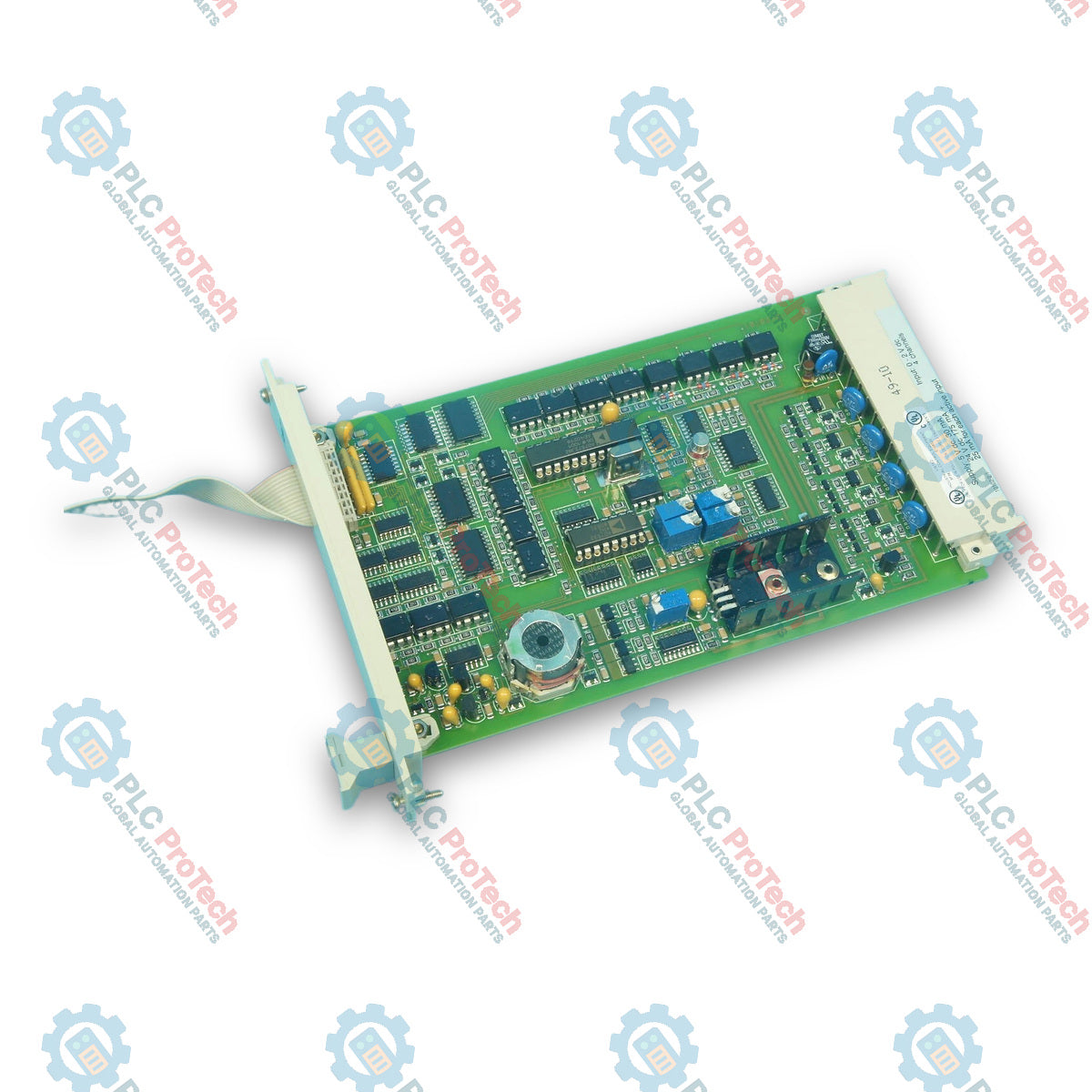

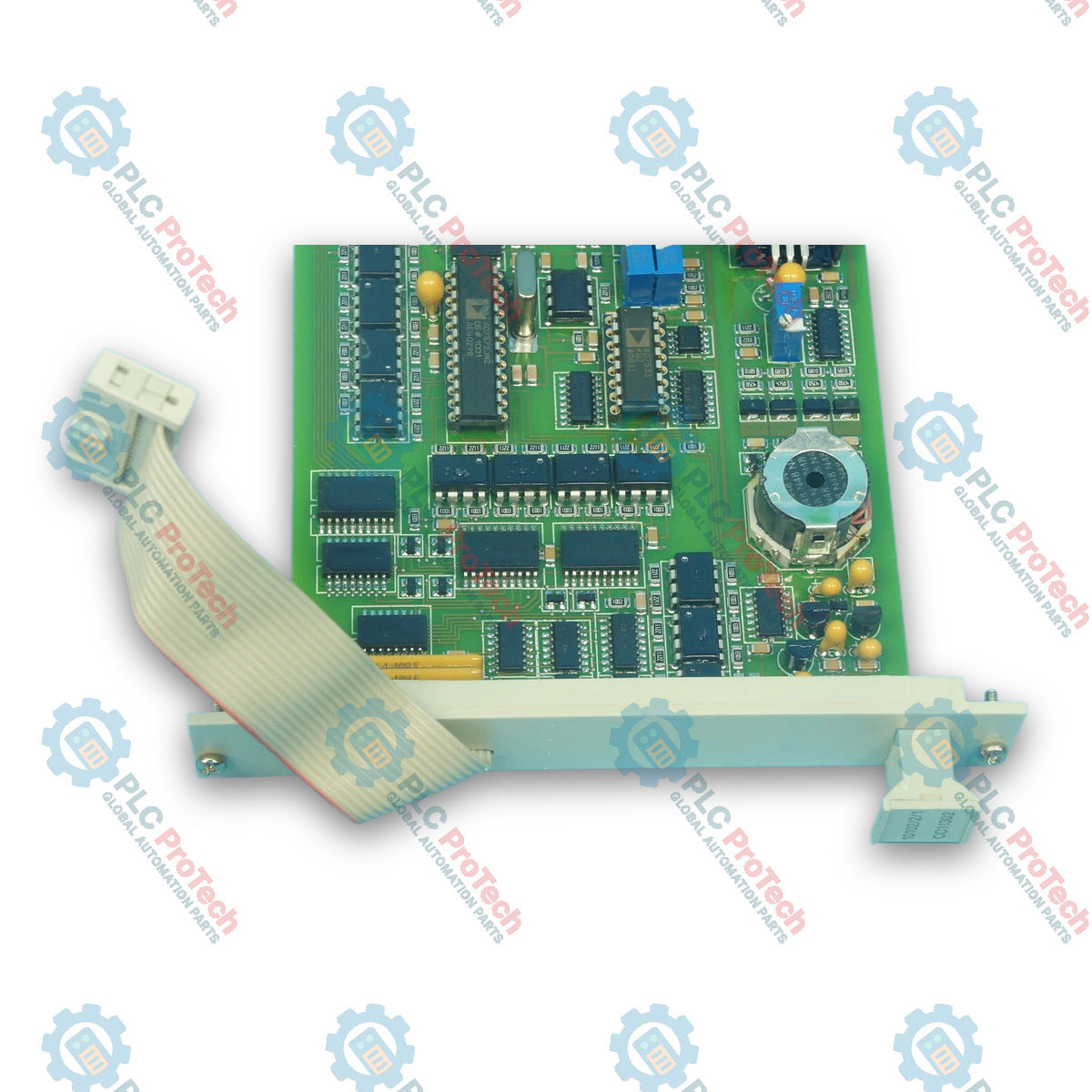

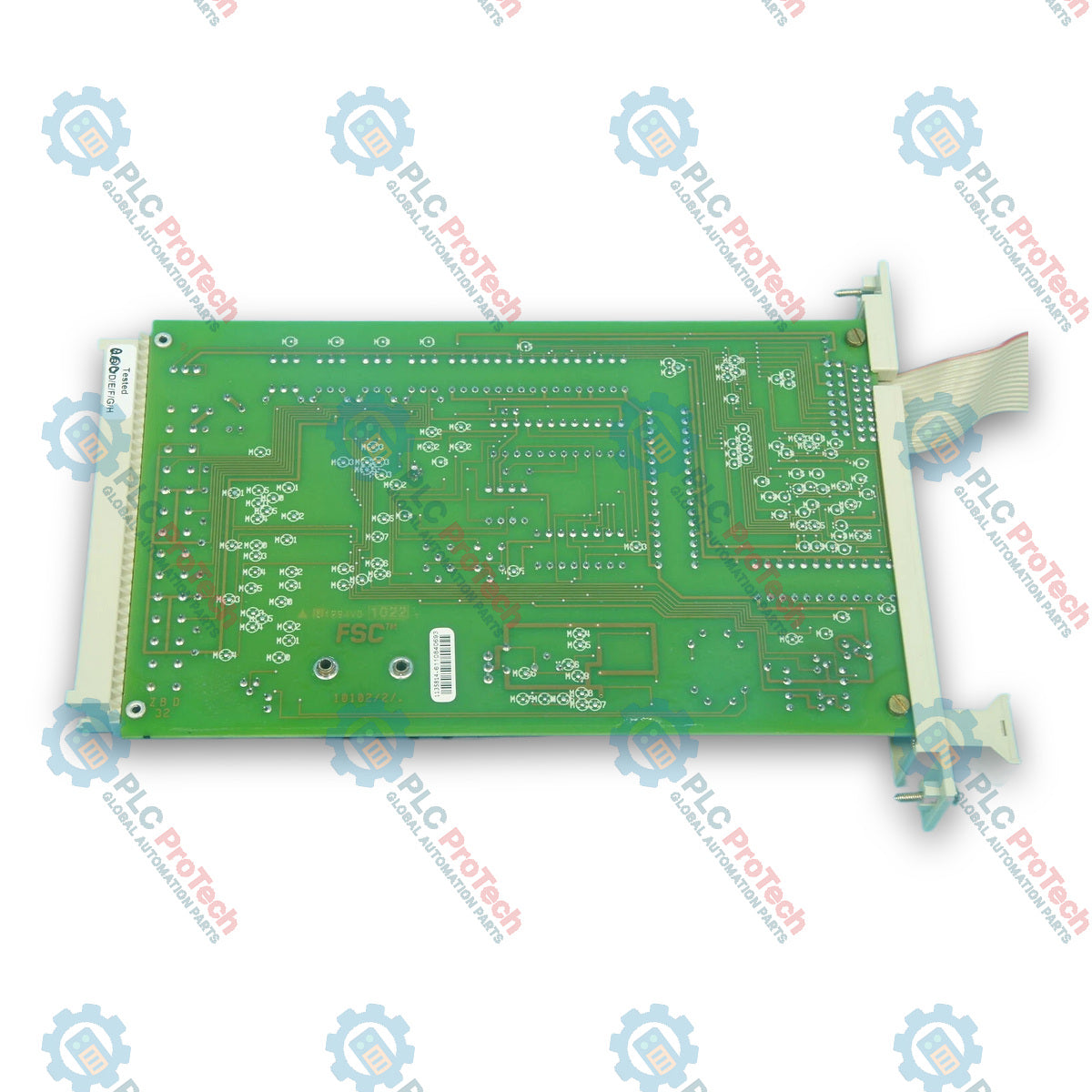

Honeywell 10102/2/1 to 4-kanałowy, odporny na pojedyncze uszkodzenia moduł analogowego wejścia przeznaczony do zastosowań o krytycznym znaczeniu dla bezpieczeństwa w systemach Honeywell Fail Safe Control (FSC). Moduł ma natywny zakres wejściowy 0–2 V DC; wejścia mają wspólne połączenie 0 V i są galwanicznie izolowane od wewnętrznych szyn zasilających 24 V DC i 5 V DC.

Moduł obsługuje zarówno tryb aktywny (dostarczanie indywidualnego, zabezpieczonego przeciwzwarciowo zasilania pętli 26 V DC dla przetworników obiektowych), jak i tryb pasywny (wykorzystanie zewnętrznego zasilania przetwornika). Dzięki wysokiej impedancji wejściowej dwa moduły 10102/2/1 można połączyć równolegle w celu zwiększenia redundancji. Każdy kanał wejściowy wymaga zewnętrznego modułu konwertera wejścia analogowego (seria 10102/A/x), dlatego moduł ten jest przeznaczony wyłącznie do współpracy z płytami bazowymi I/O w kasecie FSC.

Zintegrowana autodiagnostyka stale monitoruje czasy bezpieczeństwa procesu, testując dokładność bezwzględną, integralność konwersji w pełnym zakresie, przesłuchy międzykanałowe oraz wewnętrzne napięcia odniesienia generowane przez pokładowy przetwornik D/A.

Funkcje

• 4 galwanicznie izolowane kanały wejściowe: Standardowy bezpośredni zakres wejściowy 0–2 V DC, odizolowany od wewnętrznej elektroniki 5 V DC i 24 V DC.
• Obsługa zasilania aktywnego/pasywnego: Zapewnia aktywne wyjście zasilania 26 V DC dla przetworników zasilanych z pętli lub przyjmuje pasywne sygnały wejściowe z urządzeń zasilanych zewnętrznie.
• Możliwość połączenia równoległego: Wysoka impedancja wejściowa umożliwia równoległe połączenie dwóch modułów 10102/2/1 w celu podwojenia dystrybucji sygnału systemowego.
• Kompleksowy autotest: Skanuje wejścia, zasilacze wewnętrzne i wyjścia 26 V DC w skonfigurowanych oknach czasowych bezpieczeństwa procesu, w tym testuje upływność filtra wejściowego.
• Wariant o ulepszonej kompatybilności elektromagnetycznej: Sufiks modułu 11301 oznacza ulepszoną ochronę przed zakłóceniami elektromagnetycznymi (EMC).
• 12-bitowa rozdzielczość konwersji A/C: Wysokiej dokładności konwersja cyfrowa z całkowitą niedokładnością <= 0,75%.

Specyfikacje techniczne

Wymagania ogólne i dotyczące zasilania

Parametry wejścia

Kodowanie mechaniczne kluczem

Dopasowanie sygnału analogowego wejścia FSC (zgodność z 10102/A/x)

Aby współpracować ze standardową aparaturą obiektową, moduł 10102/2/1 należy połączyć z odpowiednim modułem konwertera 10102/A/x, jak opisano poniżej:

Uwaga: Sygnały niestandardowe (np. termopary, czujniki rezystancyjne PT-100) należy przed podłączeniem do adapterów 10102/A/x wstępnie przekształcić na standardowe pętle napięciowe lub prądowe.

Wytyczne dotyczące instalacji

1. Kontrola bezpieczeństwa przed instalacją: Sprawdź stan fizyczny obudowy Eurocard, złączy pinowych płyty montażowej i mechanizmu kodowania kluczem. Przed włożeniem modułu do aktywnego stojaka wyłącz zasilanie systemu lub zastosuj obowiązujące w zakładzie procedury bezpiecznej wymiany modułów podczas pracy.
2. Wyrównanie kluczowania mechanicznego: Upewnij się, że gniazdo magistrali płyty montażowej jest zakodowane kluczem pasującym do wzoru klucza modułu (A5 C17 dla modelu 10102/2/1). Nie wciskaj karty na siłę w przypadku napotkania oporu, ponieważ wygięte trzpienie kluczujące należy wymienić, a nie ponownie wyginać.
3. Wkładanie do stojaka: Ostrożnie wyrównaj krawędzie karty modułu z górnymi i dolnymi prowadnicami wyznaczonego stojaka wejść/wyjść FSC. Wsuń moduł zdecydowanie na miejsce, aż tylne złącza magistrali płyty montażowej zostaną całkowicie osadzone. Dokręć przednie śruby mocujące, aby zapewnić uziemienie oraz prawidłowe zamocowanie mechaniczne.
4. Okablowanie obiektowe i konfiguracja modułu konwertera: Sprawdź okablowanie układu kondycjonowania sygnału za pośrednictwem odpowiedniego zespołu zakończeń obiektowych (FTA) lub zewnętrznej sieci rezystorów konwersyjnych (np. konwersję wejść 4–20 mA lub 0–10 V na wymagany poziom napięcia modułu). Upewnij się, że ekranowane przewody typu skrętka są uziemione z jednej strony, aby zapobiec zakłóceniom powodowanym przez pętle uziemienia.

Konfiguracja i uruchomienie

1. Konfiguracja oprogramowania systemowego: Otwórz oprogramowanie stacji użytkownika FSC i przypisz moduł do dokładnie określonej pozycji stojaka i gniazda, zgodnie z układem sprzętowym projektu. Potwierdź zgodność wersji oprogramowania, ustawiając wersję 3.00 lub nowszą.
2. Kalibracja sygnału i weryfikacja pętli: Podaj skalibrowane sygnały referencyjne (np. 4 mA, 12 mA i 20 mA za pomocą kalibratora pętli) na zaciski FTA. Sprawdź jednostki inżynierskie skonfigurowane w oprogramowaniu oraz wskazania diagnostyczne, aby potwierdzić dokładność konwersji analogowo-cyfrowej we wszystkich 4 kanałach.
3. Weryfikacja diagnostyczna: Monitoruj diody LED stanu na panelu przednim oraz stan systemu modułu diagnostycznego i bateryjnego (DBM), aby upewnić się, że nie są zgłaszane usterki kanałów, przerwy w pętli ani błędy komunikacji z magistralą płyty montażowej.

Zgodność i certyfikaty

• DIN V 19250 / DIN V 0801: Certyfikat do zastosowań krytycznych pod względem bezpieczeństwa, do klasy wymagań AK 8.
• Zgodność z CE: Zgodność z europejską dyrektywą EMC (89/336/EWG) oraz dyrektywą niskonapięciową (73/23/EWG).
• Normy bezpieczeństwa przemysłowego: Zgodność z EN 61131-2 (sterowniki programowalne) oraz UL 508 / UL 1998 (oprogramowanie związane z bezpieczeństwem i urządzenia sterujące).
• Testy środowiskowe: Przetestowano zgodnie z normami DIN IEC 68, część 2, w zakresie zimna, suchego ciepła, wilgotnego ciepła, udarów i drgań sinusoidalnych.
