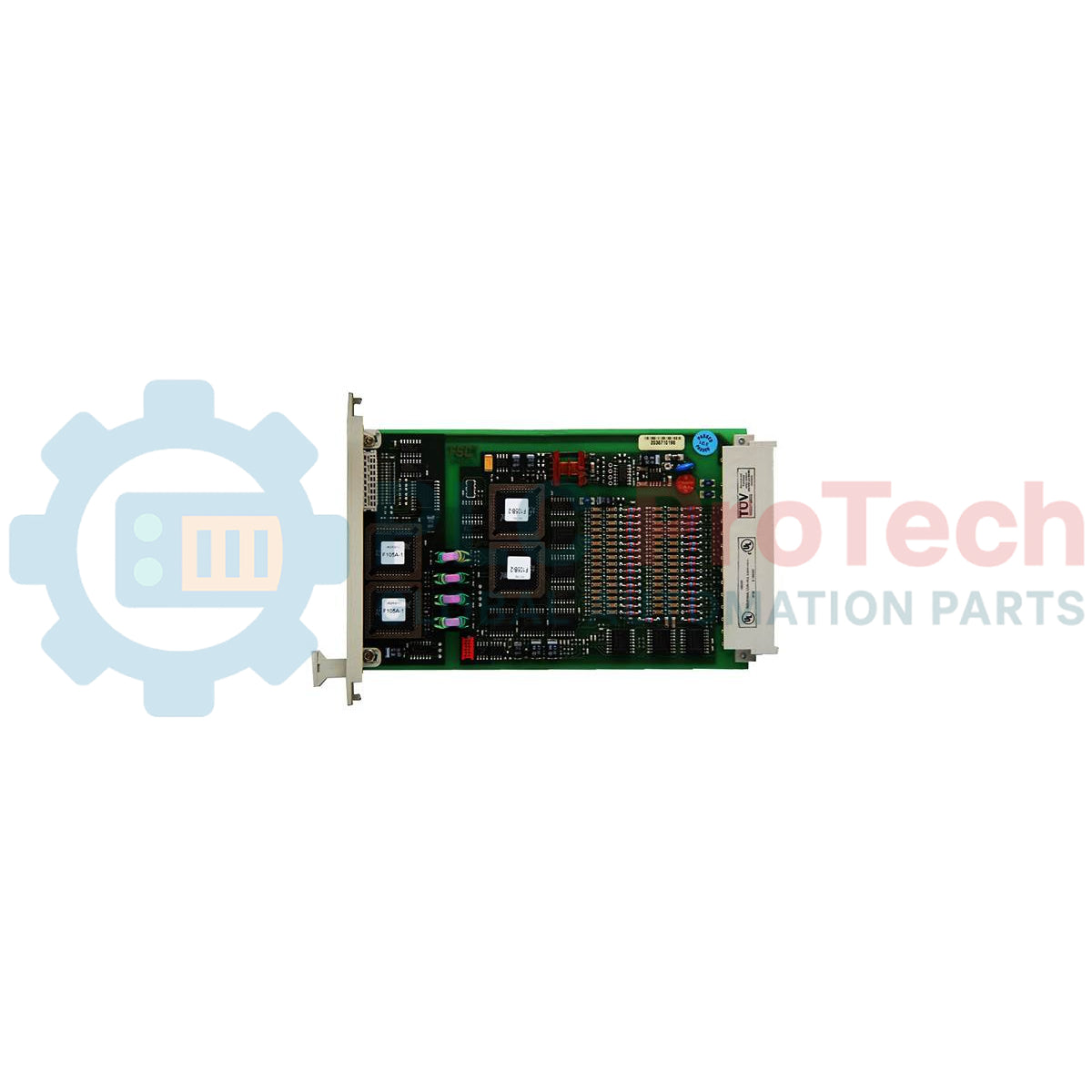

Zaprojektowany do wysokiej integralności systemów oprzyrządowania bezpieczeństwa (SIS), Honeywell 10105/2/1 działa jako wielokanałowy, bezpieczny moduł analogowych wejść w architekturze systemu Fail-Safe Control (FSC). Moduł obsługuje do 16 analogowych kanałów o znaczeniu krytycznym dla bezpieczeństwa, pracujących przy nominalnym polowym napięciu zasilania 24 V DC. Aby zapewnić współpracę ze standardowymi przetwornikami przemysłowymi, wejścia o wysokiej impedancji wymagają zewnętrznej konwersji prądowo-napięciowej z 0–20 mA na natywny zakres modułu od 0 do 4,1 V. Konwersja ta jest realizowana za pomocą dedykowanych zespołów zakończeń obwodów polowych lub jednostek konwersji montowanych na płycie bazowej, przy zachowaniu pełnej separacji galwanicznej i integralności obwodów bezpieczeństwa.
| Parametr | Wartości specyfikacji |
|---|---|
| Producent | Honeywell |
| Numer katalogowy modułu | 10105/2/1 |
| Odniesienie do klasy bezpieczeństwa | AK1 do AK6 (AK6 osiągane w pracy redundantnej) |
| Wymagana wersja oprogramowania | Wersja 500 lub nowsza |
| Liczba kanałów | 16 nieizolowanych kanałów wejściowych |
| Zakres napięcia wejściowego | Od 0 do 4,1 V DC (nominalnie) |
| Absolutne maksymalne napięcie wejściowe | ±36 V DC |
| Impedancja wejściowa | > 1 MOhm |
| Wymagania dotyczące zasilania systemu | 5 V DC przy 35 mA; 24 V DC przy 35 mA |
| Rozdzielczość przetwornika A/C | 12-bitowa (niedokładność: ±1 LSB) |
| Całkowita niedokładność modułu | < 0,25% pełnego zakresu |
| Przesłuch między kanałami | > 60 dB |
| Format fizyczny | Karta Eurocard 3U (szerokość 4 TE, wysokość 3 HE) |
| Dopuszczenia | Zgodność z CE; certyfikat TÜV |
| Masa wysyłkowa (obliczona) | 1,5 kg |
| Element interfejsu | Metoda połączenia / Funkcja |
|---|---|
| Moduł FTA-T-14 | Zewnętrzny zespół zakończenia obwodu polowego. Bezpośrednio przekształca obwody prądowe 0–20 mA w wymagany sygnał 0–4,1 V DC za pomocą precyzyjnych sieci rezystorów. |
| Konwerter 10105/A/1 | Karta konwersji wejścia analogowego zainstalowana na złączu programującym (Px) z tyłu 19-calowej magistrali tylnej wejść/wyjść. |
| Zewnętrzny odczyt napięcia | Wbudowane wewnętrzne pętle diagnostyczne odczytujące zwrotnie napięcia krytyczne dla bezpieczeństwa w celu zapewnienia pełnej walidacji pomiarów. |
Moduł wymaga oprogramowania systemu FSC w wersji 500 lub nowszej. Uruchamianie wcześniejszych platform firmware’u z tym konkretnym profilem sprzętowym może uniemożliwić synchronizację diagnostyki i doprowadzić do niepowodzenia inicjalizacji stanów bezpieczeństwa. Przed włączeniem zasilania należy upewnić się, że odpowiedni sprzęt konwersyjny (taki jak 10105/A/1) jest prawidłowo dopasowany do zespołu szafy.
Ponieważ jest to moduł o wysokiej impedancji (> 1 MOhm), próba bezpośredniego podłączenia standardowej surowej pętli przetwornika 4-20 mA do styków wejściowych bez zespołu konwersji (FTA-T-14 lub 10105/A/1) spowoduje nasycenie kanału wejściowego i wyzwolenie błędu systemu związanego z otwartą pętlą. Projektanci systemu muszą dopilnować prawidłowej konfiguracji precyzyjnych rezystorów obniżających w celu przeskalowania sygnału prądowego do zakresu od 0 do 4.1 Vdc.
Aby zagwarantować, że przesłuchy w warunkach zakłóceń pozostaną powyżej określonego limitu 60 dB, należy dopilnować, aby całe okablowanie obiektowe prowadzone od przetworników procesowych do modułu FTA było wykonane z wysokiej jakości skręconych, indywidualnie ekranowanych par przewodów. Ekrany kabli należy podłączać wyłącznie po stronie przyrządu albo do listwy zaciskowej uziemienia ochronnego na panelu, lecz nigdy po obu stronach, aby uniknąć tworzenia pętli uziemienia.
Przed włożeniem tego modułu do magistrali tylnej lub jego wyjęciem zawsze całkowicie wyłącz aktywne zasilanie systemu 24 Vdc oraz zasilanie pomocniczej pętli. Wymiana modułu pod napięciem bez zweryfikowanych układów obejścia może doprowadzić do bezpiecznego wyłączenia całej szafy systemu FSC i uszkodzić czułe wejścia 12-bitowego przetwornika ADC.
Sprawdź, czy gniazdo magistrali tylnej jest wolne od kurzu, oraz przed wyrównaniem skontroluj tylne złącza Eurocard modułu pod kątem wygiętych styków.
Delikatnie przesuń moduł wzdłuż wyznaczonych prowadnic fizycznego subracka 4 TE, aż złącza magistrali tylnej zostaną pewnie osadzone.
Dokręć górne i dolne śruby mocujące panel czołowy, aby zapewnić prawidłowe uziemienie oraz stabilność mechaniczną podczas wibracji przemysłowych.
Ponownie włącz zasilanie, obserwując panel diagnostyki systemu, aby potwierdzić pomyślne zakończenie kontroli diagnostycznych oraz aktywny stan wszystkich 16 kanałów.
