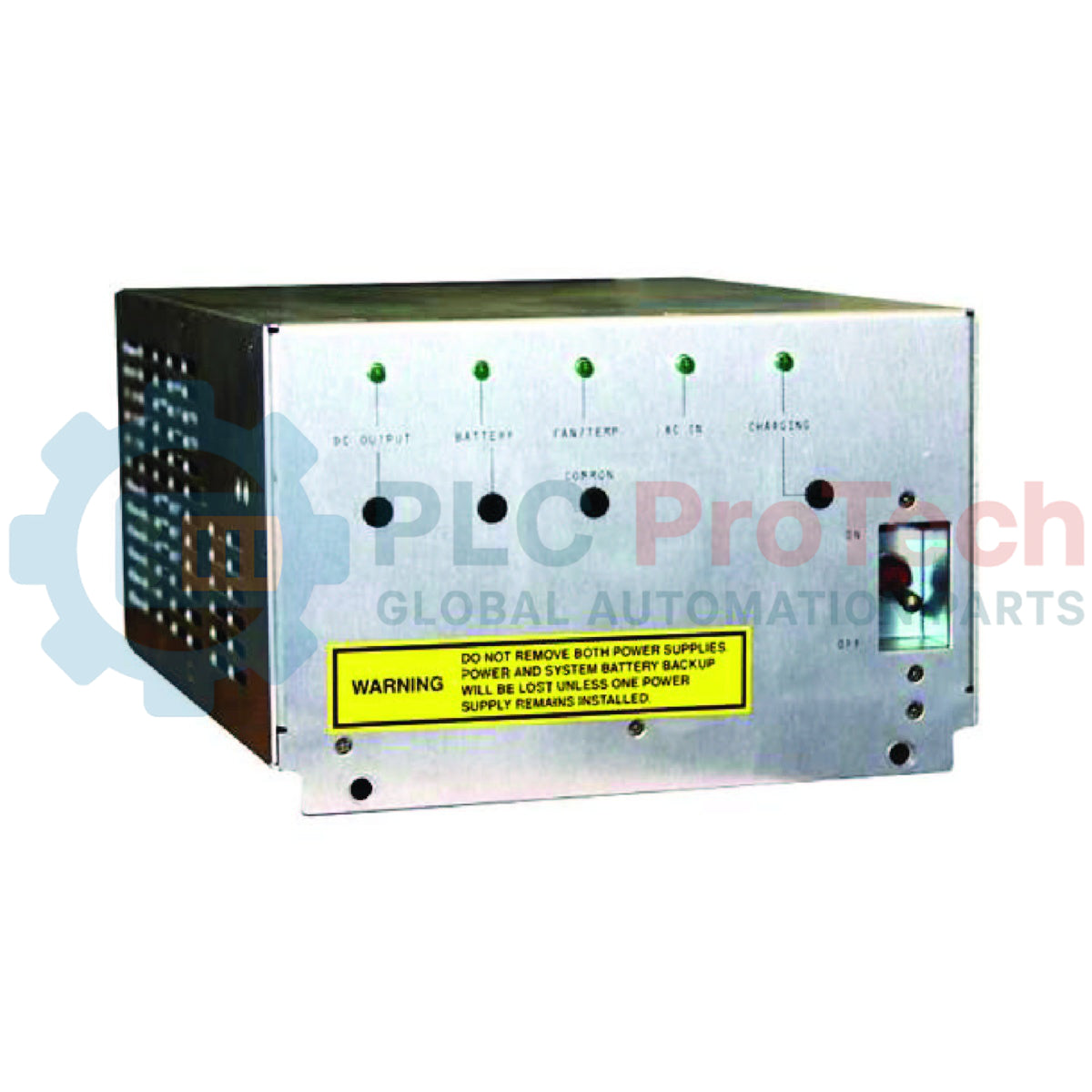

Honeywell 51198947-100 Moduł zasilania sterownika procesu HPM

Opis

Honeywell 51198947-100 to moduł zasilacza z wejściem AC i wyjściem AC/DC, przeznaczony specjalnie do szaf urządzeń Honeywell Universal Control Network (UCN), w tym systemów Process Manager (PM), Advanced Process Manager (APM) i High Performance Process Manager (HPM). Działając w szerokim zakresie napięcia sieciowego od 85 do 264 VAC lub z pomocniczego systemu akumulatorowego 48 Vdc, pełni funkcję centralnej jednostki dystrybucji zasilania i zasilania rezerwowego w architekturach DCS firmy Honeywell.

Moduł ma regulowane wyjście DC o wartości nominalnej 25,25 Vdc przy obciążeniu 10 A podczas pracy z sieci AC i przełącza się na 24,25 Vdc podczas pracy z akumulatora 48 V. W jego konstrukcji zintegrowano aktywny układ ładowania pomocniczych baterii 48 V oraz nominalne wyjście 6 Vac o częstotliwości sieciowej i natężeniu 35 mA, przeznaczone do synchronizacji z częstotliwością sieciową systemu.

Ten 51198947-100 jest wyposażony w rozbudowany system monitorowania diagnostycznego i dedykowane wskaźniki LED stanu DC Out, akumulatora, wentylatora/temperatury, AC In i ładowania. Wewnętrzne bezpotencjałowe wyjścia styków sygnalizatora alarmowego płynnie integrują się ze schematami alarmowymi systemu, ostrzegając operatorów o awariach zasilania, przegrzaniu, pogorszeniu działania wentylatora lub usterkach obwodu akumulatora. Zaprojektowane z myślą o środowiskach wymagających wysokiej niezawodności, dwa lub więcej modułów można skonfigurować z wyjściami połączonymi równolegle, aby utworzyć redundantne konfiguracje zasilania.

Cechy

• Szeroki zakres napięcia wejściowego: Obsługuje napięcie sieciowe wejściowe od 85 do 264 VAC lub dodatkowe rezerwowe zasilanie z akumulatora 48 Vdc.
• Regulowane wyjście DC w dwóch trybach: Dostarcza 25,25 Vdc przy 10 A podczas standardowego zasilania AC oraz 24,25 Vdc podczas pracy z akumulatora 48 V.
• Zintegrowana ładowarka akumulatora: Wbudowany układ ładowania jest przeznaczony do utrzymywania pomocniczych baterii 48 Vdc w trybie buforowym.
• Synchronizacja z częstotliwością sieciową: Zapewnia nominalne wyjście odniesienia o wartości 6 Vac i natężeniu 35 mA, o częstotliwości sieciowej, przeznaczone do synchronizacji taktowania systemu.
• Kompleksowa diagnostyka wizualna: Diody LED na panelu przednim monitorują stany DC Out, akumulatora, wentylatora/temperatury, AC Input i ładowania akumulatora.
• Styki alarmowe sprzętowe: Zintegrowane styki przekaźnikowego sygnalizatora alarmowego otwierają się automatycznie w przypadku utraty wejścia AC, usterki wyjścia DC, wewnętrznego przegrzania, awarii wentylatora lub usterki ładowarki akumulatora.
• Obsługa konfiguracji redundantnej: Zaprojektowany do pracy z równoległym wyjściem dwóch lub większej liczby jednostek w celu zapewnienia nieprzerwanej dostępności systemu.
• Architektura zgodna z CE: Spełnia obowiązujące dyrektywy Europejskiej Wspólnoty Gospodarczej (EWG) dotyczące bezpieczeństwa przemysłowego i kompatybilności elektromagnetycznej (EMC).

Zastosowania

• Szafy DCS firmy Honeywell: Zapewnia główne zasilanie robocze i sterowanie akumulatorem rezerwowym dla zespołów szaf PM, APM i HPM UCN.
• Synchronizacja zegara systemowego: Dostarcza sygnały synchronizacji prądem przemiennym o częstotliwości sieciowej do modułów sterowania procesem.
• Redundantne przemysłowe układy zasilania: Służy jako moduł zasilania wymieniany podczas pracy lub pracujący równolegle w obudowach automatyki procesowej o znaczeniu krytycznym.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Kontrola bezpieczeństwa przed uruchomieniem: Przed podaniem zasilania sieciowego sprawdź, czy napięcia wejściowe mieszczą się w znamionowym zakresie roboczym 85–264 VAC.
2. Przepływ powietrza w szafie: Upewnij się, że instalacja w szafie zapewnia niezakłócony przepływ powietrza wokół wentylatora chłodzącego modułu i ścieżek odprowadzania ciepła.
3. Uziemienie: Przed włączeniem jednostki sprawdź, czy uziemienie ochronne (PE) i połączenie wyrównawcze uziemienia szafy są zgodne z wytycznymi instalacyjnymi Honeywell.
4. Weryfikacja okablowania: Upewnij się, że połączenia dodatnie, ujemne i uziemiające z baterią 48 V oraz szynami zbiorczymi DC mają prawidłową polaryzację i solidne zakończenia.
5. Układ równoległy: Podczas instalowania jednostek w układzie równoległym/redundantnym potwierdź, że połączenia obciążenia są zbilansowane zgodnie z dokumentacją systemu.

Zalecenia dotyczące wymiany

• Wymiana poza procesem: W miarę możliwości wymianę modułu wykonuj poza procesem, podczas zaplanowanych okien konserwacyjnych, aby ograniczyć zagrożenia środowiskowe i uniknąć zasysania zanieczyszczeń unoszących się w powietrzu do sąsiednich pracujących zasilaczy.
• Procedura wymiany redundantnej: W przypadku wykonywania wymiany podczas pracy w redundantnym systemie z dwoma zasilaczami zachowaj ostrożność, aby nie wprowadzić unoszących się w powietrzu cząstek, które mogłyby zakłócić działanie wentylatora chłodzącego aktywnego zasilacza.
• Kontrola diagnostyczna: Po wymianie sprawdź, czy wszystkie pięć diod LED na panelu przednim (DC Out, Battery, Fan/Temp, AC In, Charging) świeci ciągłym zielonym światłem, potwierdzając prawidłowe działanie systemu.
