Opis

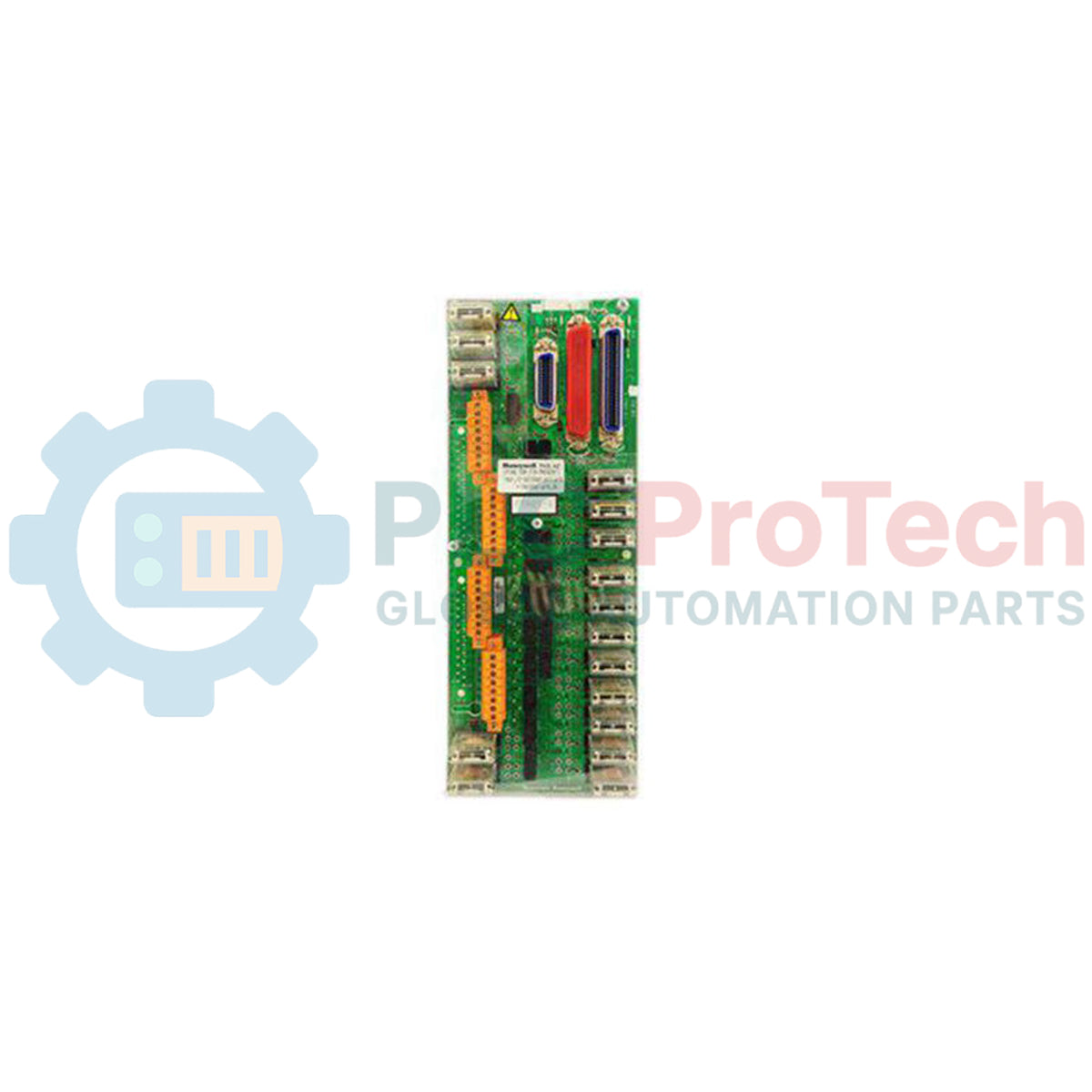

Zaprojektowany do pracy w wzmocnionych panelach krosowniczych Honeywell 51204166-175 jest zespołem zakończenia połączeń polowych (FTA) z powłoką ochronną, który stanowi sprzętowy łącznik między procesorami wyjść cyfrowych a wysokoprądowymi elementami wykonawczymi po stronie obiektowej. Opracowany jako część starszej architektury systemu sterowania Honeywell TDC 3000, ten moduł przekaźnika wyjścia cyfrowego zapewnia izolację elektryczną i przełączanie dużych obciążeń w krytycznych pętlach procesowych. Płytka jest wyposażona w powłokę ochronną (oznaczenie przyrostka -175), która zapobiega degradacji spowodowanej wilgocią, pyłem i gazami korozyjnymi w trudnych środowiskach przemysłowych. Oddzielając wrażliwą elektronikę sterującą od zakłóceń elektrycznych i przepięć po stronie obiektowej, zapewnia długotrwałą integralność systemu i niezawodne działanie.
Funkcje
-
16 wyjść przekaźnikowych: Zapewnia niezależne wyjścia przekaźnikowe ze stykami bezpotencjałowymi do dyskretnego sterowania elektrozaworami, rozrusznikami silników i lampkami sygnalizacyjnymi.
-
Płytka PCB z powłoką ochronną: Zaprojektowana z ochronną powłoką chemiczną odporną na opary chemiczne, wysoką wilgotność i cząstki unoszące się w powietrzu.
-
Izolacja galwaniczna: Pełna izolacja optyczna i mechaniczna między procesorami wejść/wyjść systemu a obwodami obiektowymi.
-
Standardowy montaż na szynie DIN/panelu: Łatwa integracja ze standardowymi szafami krosowniczymi TDC 3000.
-
Zintegrowane wskaźniki stanu: Indywidualne diody LED sygnalizujące stan umożliwiają diagnostyczne monitorowanie każdego kanału wyjściowego.
Zastosowania
- Układy sterowania procesami petrochemicznymi i rafineryjnymi.
- Sterowanie turbinami i urządzeniami pomocniczymi kotłów w elektrowniach.
- Sekwencjonowanie dyskretnych zaworów w instalacjach uzdatniania wody i oczyszczania ścieków.
- Szafy krosownicze do obszarów zagrożonych wymagające ochrony środowiskowej.
Specyfikacja techniczna
| Parametr |
Wartość specyfikacji |
| Producent |
Honeywell |
| Numer części / SKU |
51204166-175 |
| Kompatybilność systemowa |
Systemy TDC 3000 / Experion UCN |
| Typ modułu |
Zespół zakończenia połączeń polowych przekaźnika wyjścia cyfrowego (FTA) |
| Liczba kanałów |
16 kanałów |
| Ochrona środowiskowa |
Powłoka ochronna (zgodna z ISA S71.04 G3) |
| Nominalne napięcie sterujące |
24 V DC (strona systemowa) |
| Typ styku |
Elektromechaniczne styki bezpotencjałowe |
| Temperatura pracy |
0 do 60°C (32 do 140°F) |
| Temperatura przechowywania |
-40 do 85°C (-40 do 185°F) |
| Zakres wilgotności |
5% do 95% wilgotności względnej (bez kondensacji) |
| Masa wysyłkowa (obliczona) |
1,00 kg (2,20 funta) |
| Wymiary opakowania (obliczone) |
31,0 cm x 15,0 cm x 8,0 cm (12,2" x 5,9" x 3,1") |
| Kraj pochodzenia |
Stany Zjednoczone |
Połączenia i interfejsy
| Port połączeniowy |
Funkcja / przypisanie |
| Interfejs kabla wielostykowego |
Łączy się bezpośrednio z kartą cyfrowych wyjść IOP (procesor wejść/wyjść) za pomocą standardowego kabla systemowego TDC 3000. |
| Listwy zaciskowe po stronie obiektowej |
Zaciskowe zaciski śrubowe obsługujące przewody o przekrojach od 0,5 do 2,5 mm2 (20–12 AWG) do styków przekaźnika po stronie obiektowej. |
| Kołek uziemiający |
Punkt uziemienia obudowy zapewniający ciągłość ekranowania i bezpieczeństwo elektryczne. |
Wnioski inżynierskie na podstawie doświadczeń
Modele alternatywne i kompatybilność
51204166-175 to powlekany konformalnie, funkcjonalny zamiennik wersji niepowlekanej 51204166-075, montowany bezpośrednio. W trudnych warunkach przemysłowych, przy śladowej obecności siarkowodoru (H2S), chloru lub wysokiej wilgotności względnej, zastąpienie zespołów niepowlekanych wariantem -175 zapobiega mikrokorozji na ścieżkach sygnałowych i stykach zacisków przekaźników. Karta współpracuje bezproblemowo z kartami Honeywell Digital Output IOP, takimi jak HLAI i standardowe procesory Digital Output, bez konieczności modyfikowania definicji bazy danych ani konfiguracji strategii sterowania w środowiskach Experion lub Local Control Network (LCN).
Pułapki aplikacyjne i uwagi inżynierskie
Podczas przełączania silnie indukcyjnych obciążeń obiektowych, takich jak duże zawory elektromagnetyczne lub magnetyczne rozruszniki silników, inżynierowie muszą zainstalować zewnętrzne układy tłumienia łuku. W obwodach zasilanych prądem przemiennym należy podłączyć równolegle do obciążenia układ gasika RC. W obwodach zasilanych prądem stałym należy zainstalować diodę zwrotną do tłumienia przepięć. Brak zewnętrznego tłumienia powoduje szybkie zużywanie styków, ich ostateczne zespawanie oraz powstawanie zakłóceń elektrycznych o wysokiej częstotliwości, które mogą propagować się wstecz do sieci sterowania UCN.
Wskazówki dotyczące uruchamiania i okablowania
Podczas uruchamiania szafy sprawdź, czy zasilanie systemowe 24 VDC doprowadzane do FTA jest stabilne i wolne od zakłóceń. Podczas prowadzenia prefabrykowanego przewodu systemowego od karty IOP do urządzenia 51204166-175 zachowaj minimalny promień gięcia wynoszący 75 mm, aby zapobiec naprężeniom mechanicznym na listwach wielostykowych. Wszystkie połączenia zacisków śrubowych należy dokręcić momentem 0,5 Nm, aby zapobiec powstawaniu punktów styku o wysokiej rezystancji, które przy maksymalnym obciążeniu mogą prowadzić do miejscowych problemów termicznych.
Wytyczne dotyczące instalacji
OSTRZEŻENIE KRYTYCZNE:
Przed wykonaniem jakichkolwiek prac montażowych, demontażowych lub zmian w okablowaniu odłącz wszystkie główne źródła zasilania AC i DC doprowadzające energię zarówno do stojaka sterowniczego, jak i do listew przyłączeniowych po stronie obiektowej. Praca przy elementach pod napięciem stwarza poważne ryzyko porażenia prądem, uszkodzenia urządzeń i przypadkowego wyzwolenia zabezpieczeń procesu.
1
Sprawdź, czy szyna DIN lub płyta montażowa w szafie jest stabilna i prawidłowo podłączona do systemowego uziemienia aparatury obiektowej.
2
Wyrównaj zaciski montażowe obudowy FTA z szyną DIN i mocno dociśnij urządzenie, aż bezpiecznie zatrzaśnie się na miejscu.
3
Podłącz prefabrykowany przewód interfejsu systemowego z odpowiedniego gniazda karty IOP do wielostykowego złącza na urządzeniu 51204166-175.
4
Podłącz poszczególne przewody sterujące przekaźników po stronie obiektowej do oznaczonych pozycji listwy zaciskowej, zapewniając prawidłową polaryzację i właściwe ekranowanie.
