Opis

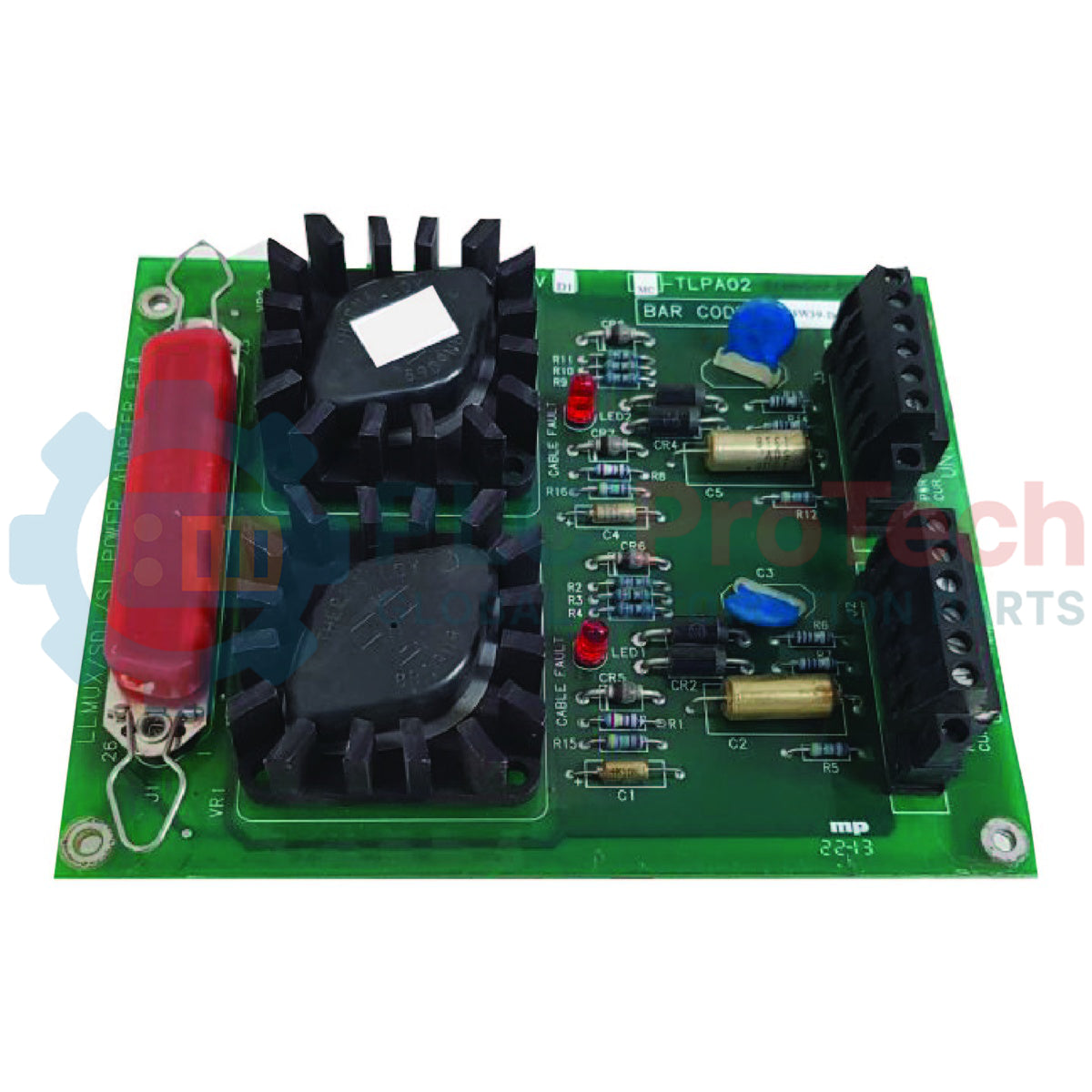

Honeywell MC-TLPA02 to płytka adaptera zasilania z powłoką ochronną, przeznaczona do podsystemu High-Performance Process Manager (HPM) w architekturze TDC 3000 / TotalPlant Solution (TPS). Zapewnia niezbędne kierowanie komunikacją oraz interfejs zasilania między procesorem wejścia/wyjścia (IOP), takim jak MU-PLAM02 lub MC-PLAM02 — procesor IOP multipleksera niskiego poziomu (LLMux) — a odpowiednimi zespołami przyłączy obiektowych (FTA). Płytka odgrywa kluczową rolę w integracji urządzeń do pomiaru temperatury i interfejsów szeregowych z podstawowym systemem sterowania, umożliwiając płynny przepływ danych w ramach Universal Control Network (UCN).

Funkcje

• Powłoka ochronna: Specjalna powłoka chroni obwody elektroniczne przed wilgocią, korozją i agresywnymi zanieczyszczeniami środowiskowymi.
• Interoperacyjność systemu: Zapewnia most komunikacyjny między procesorem IOP LLMux a maksymalnie dwoma zespołami FTA termopar (TC) lub rezystancyjnych czujników temperatury (RTD).
• Elastyczne zastosowanie: Obsługuje konfiguracje zgodne i niezgodne z CE, jeśli jest używana z odpowiednim okablowaniem Honeywell i panelami kart.
• Obsługa przedłużonych przewodów: Umożliwia stosowanie konfiguracji okablowania wewnątrz szafy i między szafami, wspierając zdalne rozmieszczenie sprzętu.

Zastosowania

• Konfiguracje multipleksera analogowych wejść niskiego poziomu (LLMux) dla czujników RTD i termopar.
• Rozmieszczenie adapterów zasilania interfejsu urządzeń szeregowych (SDI) i interfejsu szeregowego (SI).
• Zakłady petrochemiczne, rafinerie i zakłady ciągłego przetwórstwa ciężkiego przemysłu wykorzystujące systemy automatyki Honeywell TDC 3000 / TPS.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Zgodność z CE: W przypadku instalacji zgodnych z CE adapter zasilania należy połączyć za pomocą przewodu IOP–FTA model MU-KFTSxx, a odpowiedni procesor IOP musi być umieszczony w panelu kart zgodnym z CE.
• Umiejscowienie w szafie: Płytka jest przeznaczona do montażu obok odpowiednich paneli kart lub w standardowych pionowych/poziomych kanałach montażowych, zależnie od ograniczeń danej konfiguracji.
• Uziemienie ekranów: Należy upewnić się, że ekrany wszystkich przewodów prowadzonych między szafami są odpowiednio zakończone zarówno od strony adaptera zasilania, jak i od strony FTA, aby uniknąć pogorszenia jakości sygnału lub zakłóceń.
• Okablowanie zasilające: Wszystkie przewody wejściowego zasilania AC oraz przewody wysokoprądowe należy prowadzić zgodnie ze standardowymi zasadami separacji od par sygnałowych niskiego poziomu w kanałach kablowych szafy.
