Opis

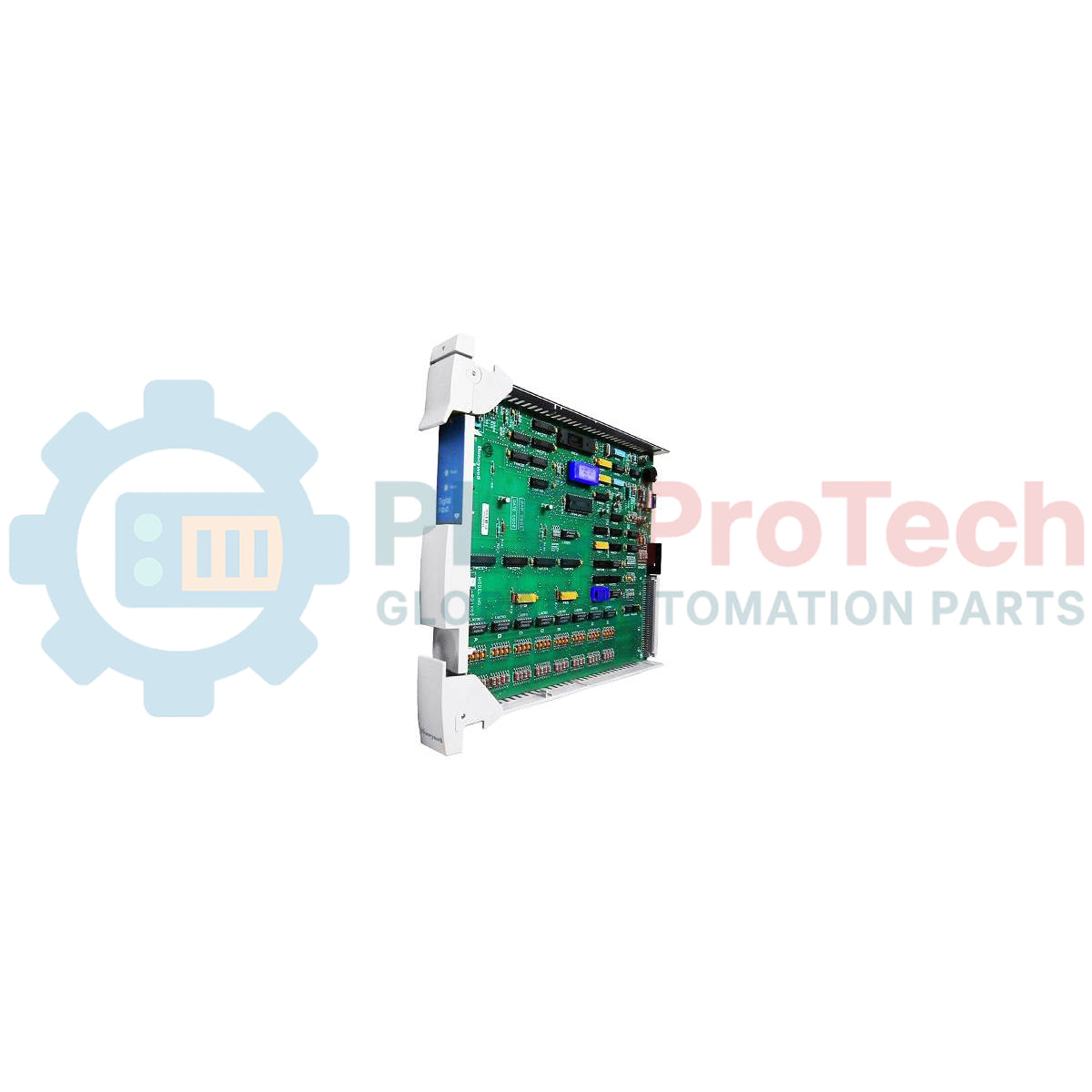

Karta Honeywell 80363975-150, zapewniająca niezawodną transmisję sygnałów dyskretnych w środowiskach przemysłowych systemów sterowania procesami, to wysokiej gęstości karta wyjść cyfrowych MC-PDOY22 przeznaczona do architektur Honeywell TDC 3000 i High-Performance Process Manager (HPM). Ten procesor wyjść cyfrowych steruje maksymalnie 32 wyjściami dyskretnymi, łącząc centralny system sterowania z cewkami elektromagnesów, przekaźnikami, wskaźnikami i rozrusznikami silników w obiekcie. Zaprojektowany z myślą o wysokiej niezawodności automatyki procesów, Honeywell 80363975-150 kieruje sygnały logiczne bezpośrednio do zespołów przyłączeniowych obiektowych (FTA), umożliwiając bezpieczne i wydajne zarządzanie różnymi zakresami obciążeń.

Funkcje

• Gęstość 32 kanałów wyjściowych: Maksymalizuje efektywność wykorzystania miejsca w kasecie kart High-Performance Process Manager.
• Kompatybilność z dwoma modułami FTA: Obsługuje zastosowania niskonapięciowe DC, a także środowiska przełączania wysokiego napięcia AC/DC z użyciem standardowych modułów FTA.
• Powłoka konforemna: Zaprojektowana do pracy w trudnych, korozyjnych atmosferach przemysłowych typowych dla obiektów petrochemicznych i elektrowni.
• Przetwarzanie sygnałów z dużą szybkością: Zapewnia krótki czas reakcji dla krytycznych blokad bezpieczeństwa i dyskretnej logiki sterowania.
• Obsługa redundancji: Bezproblemowo integruje się z redundantnymi parami IOP, zapewniając ciągłość pracy w środowiskach o wysokiej dostępności.

Zastosowania

• Pętle sterowania w przemyśle petrochemicznym i rafineryjnym.
• Zarządzanie palnikami w elektrowniach oraz sekwencjonowanie systemów pomocniczych.
• Sterowanie dyskretnymi elementami wykonawczymi na liniach produkcyjnych przemysłu celulozowo-papierniczego.
• Przełączanie dyskretnej logiki i panele sygnalizacji alarmowej w strefach zagrożonych wybuchem.

Tabela specyfikacji technicznej

Wnioski z inżynierii empirycznej

Alternatywne modele i kompatybilność

MC-PDOY22 jest bezpośrednim zamiennikiem starszych, niepowlekanych modułów MU-PDOY22 z powłoką ochronną nakładaną konforemnie. Działa bezproblemowo w każdym standardowym gnieździe pliku kart I/O systemu PM, APM lub HPM. Przy wymianie starszej wersji sprawdź, czy istniejące 50-pinowe kable magistrali sterującej (MU-KDOYxx) są zgodne z ograniczeniami fizycznego gniazda zaktualizowanego modelu Honeywell 80363975-150.

Pułapki aplikacyjne i uwagi inżynieryjne

W przypadku stosowania modułu MC-PDOY22 z obciążeniami wysokiego napięcia AC/DC za pośrednictwem FTA OY23 lub OY63 inżynierowie zakładu muszą pamiętać, że do pełnej obsługi wszystkich 32 kanałów wyjściowych wymagane są dwa dyskretne moduły FTA. Zastosowanie jednego modułu FTA ogranicza liczbę adresowalnych wyjść do 16. Upewnij się, że całkowity pobór prądu na grupę wyjść nie przekracza ograniczeń termicznych ani ograniczeń magistrali tylnej zasilacza węzła HPM, szczególnie wewnątrz szczelnych, niewentylowanych szaf.

Wskazówki dotyczące rozruchu i okablowania

Podczas rozruchu sprawdź integralność ekranowania kabli obwodów polowych. Prowadź linie dyskretnych sygnałów DO z dala od napędów o zmiennej częstotliwości (VFD) dużej mocy i kabli zasilających silniki, aby zapobiec indukowaniu zakłóceń. Przed przełączeniem pętli w tryb automatycznego sterowania zawsze wykonaj kontrolę pętli I/O z konsoli systemu sterowania, aby potwierdzić dokładne zmiany stanów styków na odpowiednich zaciskach FTA.

Wytyczne dotyczące instalacji
