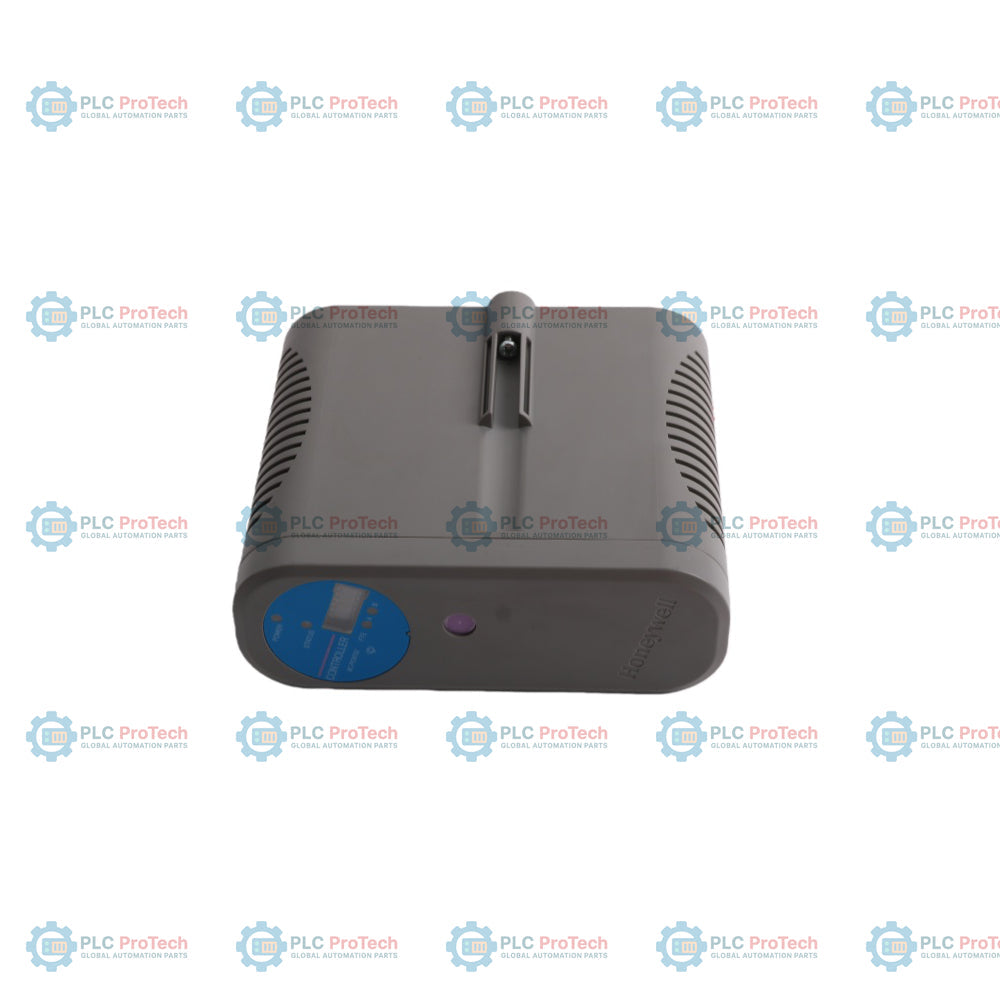

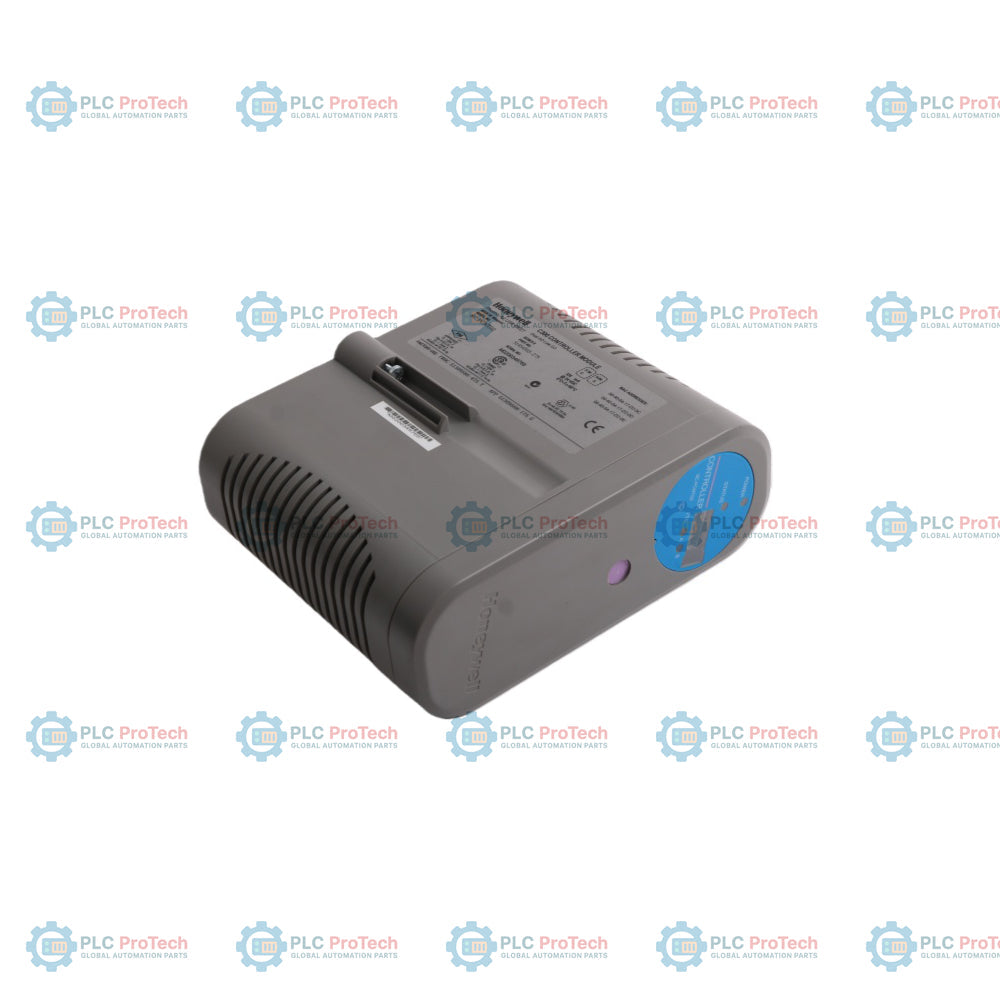

Moduł procesora sterownika Honeywell 8C-PCNT03 51454363-375 Series 8 C300

Opis

Honeywell 8C-PCNT03 (numer części 51454363-375) to moduł procesora kontrolera C300 przeznaczony do wykonywania strategii sterowania w czasie rzeczywistym, przetwarzania wsadowego i zarządzania polem procesowym w architekturze DCS Honeywell Experion PKS Series 8. Działając na platformie sprzętowej C300v3, ten jednordzeniowy moduł kontrolera wykonuje deterministyczną logikę sterowania za pomocą oprogramowania Honeywell Control Execution Environment (CEE).

Zaprojektowany do pracy w wymagających środowiskach przemysłowych, Honeywell 8C-PCNT03 51454363-375 ma powłokę ochronną na zespole obwodów, która zapobiega korozji powodowanej przez zanieczyszczenia unoszące się w powietrzu, wysoką wilgotność i narażenie na substancje chemiczne. Urządzenie zapewnia dedykowane zasoby przetwarzania i obsługę komunikacji o dużej przepustowości w standardowych sieciach sterowania Fault Tolerant Ethernet (FTE).

Moduł kontrolera zawiera 18 MB pamięci użytkownika CEE i obsługuje do 4 połączeń sieciowych modułu bramy równorzędnej (PGM). Jest bezpośrednio montowany w standardowych zespołach nośnych Series 8 i współpracuje z lokalnymi modułami wejścia/wyjścia oraz kontrolerami równorzędnymi w rozproszonych sieciach procesowych.

Funkcje

• Zasoby wykonywania sterowania: Udostępnia 5500 jednostek wykonywania (Us) do wykorzystania przez procesor podczas wykonywania pętli i przetwarzania logiki.
• Dedykowana pamięć CEE: Wyposażony w 18 MB pamięci użytkownika CEE przeznaczonej na konfigurację strategii, ciągłe bloki sterowania i operacje sekwencyjne.
• Architektura jednordzeniowa: Wykorzystuje jednordzeniowy procesor zoptymalizowany pod kątem deterministycznego wykonywania cykli.
• Zgodność z wersjami systemu: Obsługiwany w wersjach oprogramowania Experion PKS R110, R120, R500, R510 i R520.
• Architektura kopii zapasowej pamięci: Współpracuje z modułem ładowarki pamięci RAM 51454475-100, aby zapewnić zachowanie programów w pamięci nieulotnej podczas awarii głównego zasilania.
• Rozbudowa sieci PGM: Obsługuje do 4 połączeń modułu bramy równorzędnej (PGM) na węzeł kontrolera C300.
• Przepustowość dostępu do danych: Zapewnia konwencjonalną ogólną szybkość odpowiedzi dostępu do danych wynoszącą 2500 PPS.
• Pojemność subskrybowanych parametrów: Obsługuje łącznie do 4000 subskrybowanych parametrów na potrzeby dostępu do danych wyświetlacza.
• Publikowanie peer-to-peer: Obsługuje szybkość pobierania/uzyskiwania danych przez inicjator oraz publikowania danych przez urządzenie docelowe peer-to-peer do 1000 PPS.
• Ochrona powłoką ochronną: Fabryczna powłoka ochronna (powłoka 1, 3, 4) zapewnia odporność na trudne warunki atmosferyczne otoczenia.

Zastosowania

• Rozproszony system sterowania procesem: Główny silnik przetwarzania dla ciągłych pętli procesowych w zakładach chemicznych, rafineryjnych i energetycznych.
• Automatyzacja Experion PKS: Silnik sterujący wykonujący strategie sterowania CEE, bloki funkcyjne i blokady procesowe.
• Automatyzacja procesów wsadowych: Wykonywanie sekwencji i receptur w produkcji farmaceutycznej oraz chemicznej produkcji specjalistycznej.
• Sterowanie interfejsem podsystemu: Koordynacja modułów wejścia/wyjścia obiektowego, interfejsów szeregowych i wymiany danych między sterownikami peer-to-peer za pośrednictwem FTE.

Informacje dotyczące zamawiania

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Przed zamontowaniem sprawdź, czy moduł 8C-PCNT03 i podstawa nośnika są fizycznie czyste.
2. Upewnij się, że zasilacze systemowe docelowego nośnika montażowego Series 8 są odłączone lub prawidłowo skonfigurowane zgodnie z zasadami bezpieczeństwa obowiązującymi w zakładzie.

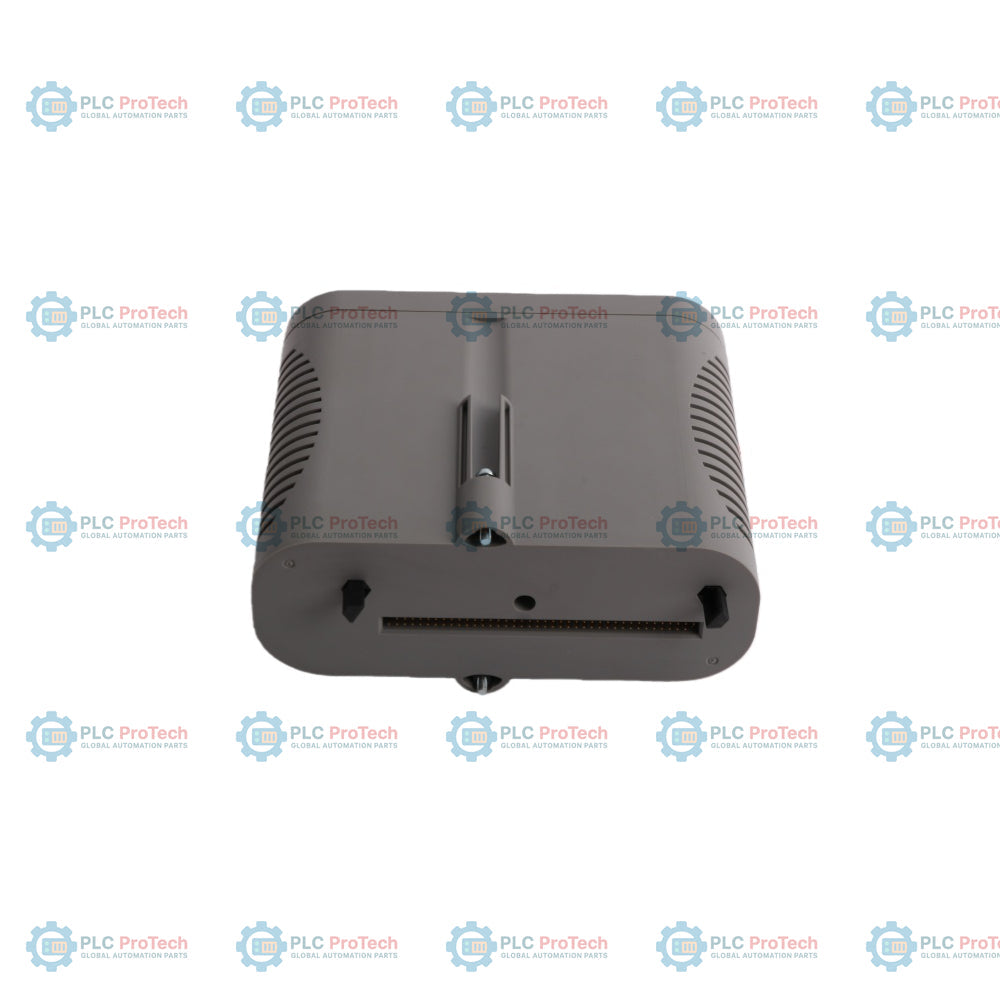

3. Wyrównaj tylne złącza krawędziowe modułu 8C-PCNT03 z przeznaczonym gniazdem sterownika w zespole nośnika Series 8.
4. Dociśnij moduł na miejsce, aż mechanizm blokujący bezpiecznie zazębi się z nośnikiem.
5. Podłącz moduł ładowarki RAM 51454475-100 do przeznaczonego dla niego zacisku podtrzymania zasilania na zespole sterownika.
6. Potwierdź prawidłowe uziemienie ekranu nośnika oraz sprawdź podłączenie okablowania Ethernet FTE do przełączników sieciowych.
7. Włącz zasilanie i sprawdź, czy wskaźniki stanu diod LED systemu przechodzą przez procedury diagnostyczne podczas wstępnego uruchamiania.

Wytyczne dotyczące konfiguracji / uruchamiania / wymiany

Wytyczne dotyczące konfiguracji

• Użyj programu Honeywell Control Builder w zgodnej wersji Experion PKS (R110, R120, R500, R510 lub R520), aby definiować strategie wykonywania sterowania CEE.
• Przed pobraniem plików parametrów przypisz prawidłowe adresowanie węzłów FTE oraz alokacje pamięci sterownika.

Wytyczne dotyczące uruchamiania

• Sprawdź przepustowość komunikacji z podłączonymi kanałami we/wy oraz sterownikami nadrzędnymi.
• Monitoruj wskaźniki zużycia pamięci, aby upewnić się, że rozmiar strategii mieści się w limicie 18 MB pamięci użytkownika CEE.
• Potwierdź napięcie ładowania modułu ładowarki RAM oraz działanie funkcji podtrzymania zasilania.

Zalecenia dotyczące wymiany

• Ograniczenie redundancji między generacjami: modułu 8C-PCNT03 (C300v3) nie można łączyć z modułem 8C-PCNT05 (C300v5) w zestawie redundantnym, ponieważ sprzęt różnych generacji nie będzie synchronizować stanów redundancji.
• Podczas wymiany istniejącego modułu 8C-PCNT03 przed usunięciem jednostki sprzętowej prześlij i utwórz kopię zapasową bieżących baz danych sterownika oraz ustawień parametrów w programie Control Builder.
• Sprawdź, czy moduły zamienne zachowują specyfikację modułu ładowarki pamięci RAM 51454475-100, aby zapobiec utracie pamięci podczas cykli zasilania.
