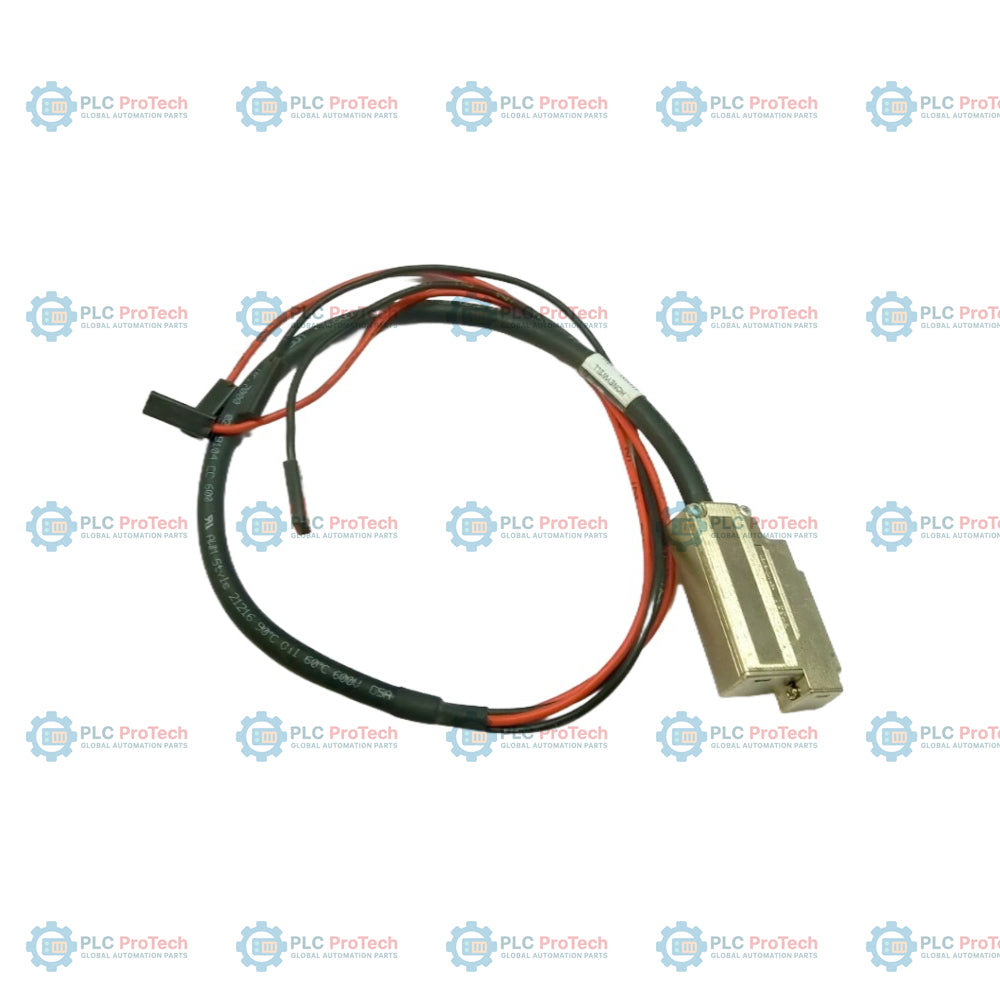

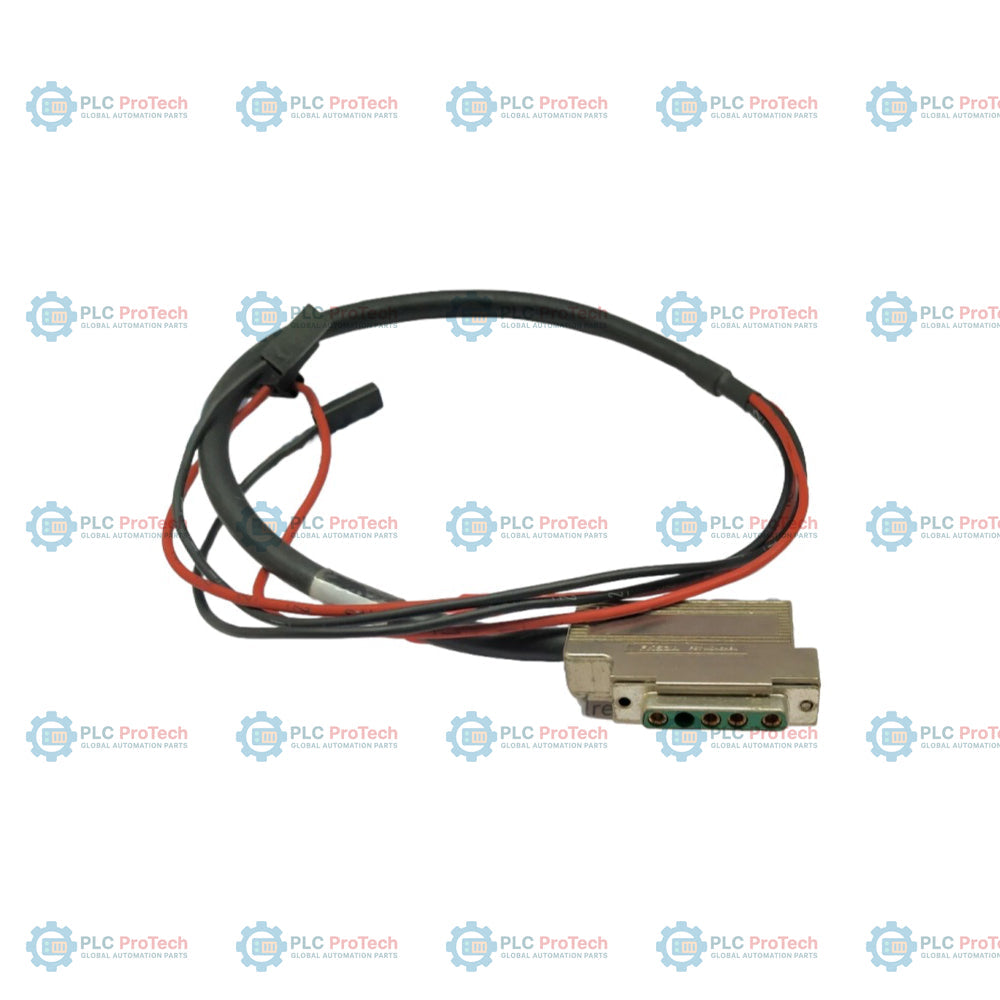

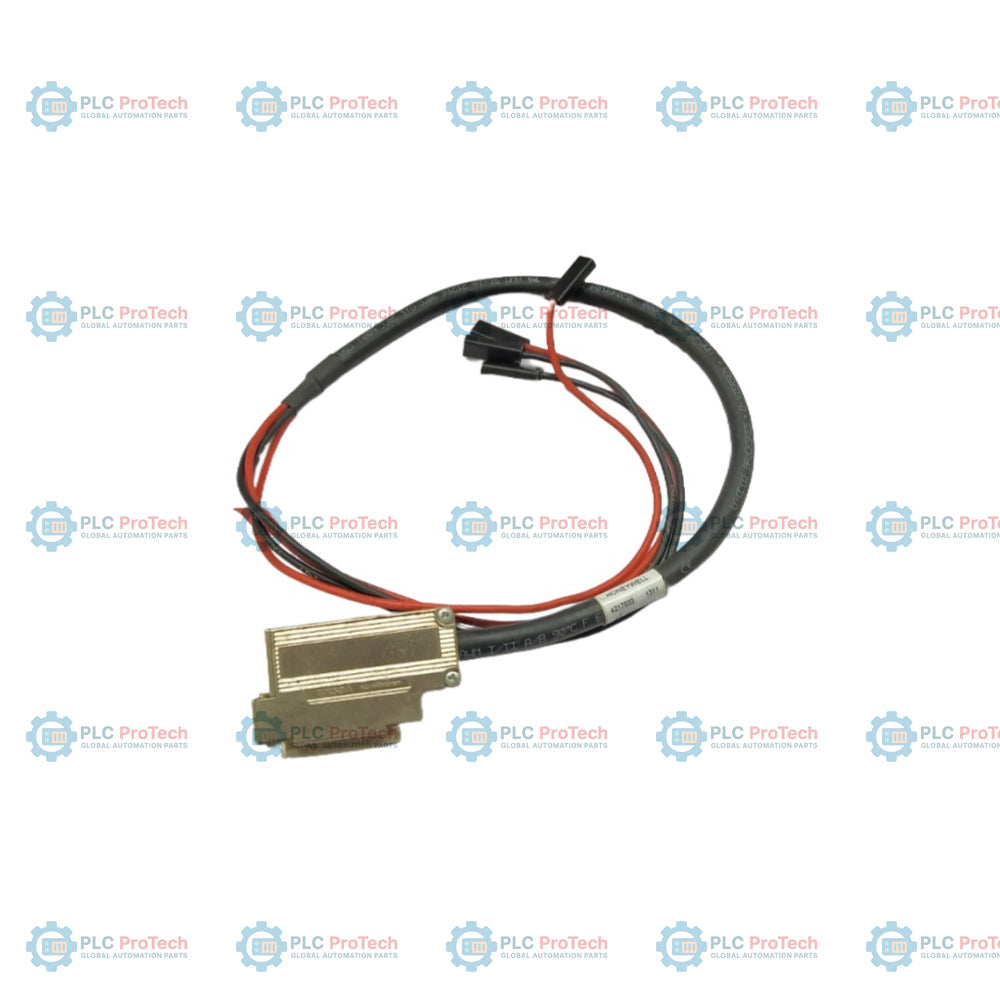

Honeywell FS-PDC-IOSET Zestaw kabli dystrybucji zasilania Safety Manager

SKU FS-PDC-IOSET

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: FS-PDC-IOSET
Country of origin:Stany Zjednoczone
Product Type: Kabel rozdziału zasilania
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 650g
Dimensions: 280 mm x 180 mm x 60 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Opis

Zestaw kabli dystrybucji zasilania Honeywell FS-PDC-IOSET służy do przesyłania napięcia zasilającego 24 V DC, 48 V DC lub 110 V DC z głównych szyn zasilających FS-MB-0001 bezpośrednio do obudowy IO. Zestaw ten, stosowany w architekturach systemu Safety Manager, zasila wewnętrzne i zewnętrzne gniazda modułów w redundantnych i nieredundantnych konfiguracjach obudów IO. Zestaw składa się z czterech pojedynczych kabli (FS-PDC-IOEP1a, FS-PDC-IOEP2a, FS-PDC-IOEP3a i FS-PDC-IOIP1a), wykonanych z przewodów CC 600 World 4×2.5 mm2. Interfejs szyny zbiorczej wykorzystuje 2-biegunowe złącza typu Squeeze To Release D-TAB-200-STR, natomiast interfejs obudowy IO wykorzystuje niskoprofilowe, żeńskie złącza FM5W5 S ustawione pod kątem 90 stopni.

Cechy

Kompletny zestaw dystrybucyjny złożony z czterech kabli, służący do zasilania wszystkich gniazd modułów IO.
Obsługuje wiele napięć znamionowych, w tym 24 V DC, 48 V DC i 110 V DC.
Łączy główne szyny zasilające FS-MB-0001 ze złączami IP1, EP1, EP2 i EP3 na płycie tylnej IO.
Dedykowane odgałęzienia kablowe o różnych długościach, zaprojektowane z myślą o precyzyjnym zarządzaniu rozmieszczeniem w szafie.
Wyposażony w 2-biegunowe złącza szyn zbiorczych D-TAB-200-STR typu Squeeze To Release, zapewniające bezpieczne zatrzaskiwanie.
Wyposażony w niskoprofilowe, kątowe pod kątem 90 stopni, żeńskie złącza FM5W5 S po stronie płyty tylnej obudowy IO.

Zastosowania

Dystrybucja zasilania z głównych szyn zasilających do płyt tylnych obudów IO w systemach Safety Manager.
Dostarczanie energii elektrycznej do wewnętrznej dystrybucji zasilania modułów we wszystkich gniazdach IO.
Grupowana dystrybucja zasilania dla zewnętrznych gniazd modułów od 1 do 18.

Specyfikacje techniczne

Parametr	Specyfikacja
Producent	Honeywell
Model	FS-PDC-IOSET
Typ kabla	CC 600 World 4×2.5 mm2
Długość przewodu - FS-PDC-IOEP1a	33 cm
Długość przewodu - FS-PDC-IOEP2a	41 cm
Długość przewodu - FS-PDC-IOEP3a	49 cm
Długość przewodu - FS-PDC-IOIP1a	57 cm
Typ złącza szyny zbiorczej	2-biegunowe Squeeze To Release (typ D-TAB-200-STR)
Typ złącza obudowy IO	FM5W5 S (żeńskie), niskoprofilowa, obudowa 90°
Kompatybilna szyna zasilania głównego	FS-MB-0001
Obsługiwane wartości znamionowe napięcia	24 Vdc, 48 Vdc, 110 Vdc

Połączenia/interfejsy

Styk złącza	Funkcja
EP1 / EP2 / EP3 styk 1	Czerwony (1) - Zewnętrzne podłączenie zasilania wyznaczonych gniazd IO
EP1 / EP2 / EP3 styk 3	Czarny (1) - Przewód powrotny 0 V
EP1 / EP2 / EP3 styk 4	Czarny (2) - Przewód powrotny 0 V
EP1 / EP2 / EP3 styk 5	Czerwony (2) - Zewnętrzne podłączenie zasilania wyznaczonych gniazd IO
IP1 styk 1	Czerwony (1) - Wewnętrzne podłączenie zasilania wyznaczonych gniazd IO
IP1 styk 3	Czarny (1) - Przewód powrotny 0 V
IP1 styk 4	Czarny (2) - Przewód powrotny 0 V
IP1 styk 5	Czerwony (2) - Wewnętrzne podłączenie zasilania wyznaczonych gniazd IO

Wytyczne dotyczące instalacji

Oznaczenie napięcia: Aby uniknąć błędów podczas montażu, stosuj oznaczenia lub koszulki w różnych kolorach na zestawach przewodów i złączach, gdy są używane dla napięć innych niż 24Vdc.
Podłączenie po stronie szyny zbiorczej: Wsuń do końca 2-biegunowe złącza Squeeze To Release D-TAB-200-STR na szynę zasilania głównego FS-MB-0001, aż zatrzask zadziała.
Podłączenie po stronie obudowy: Dokładnie połącz niskoprofilowe żeńskie złącza FM5W5 S 90° z odpowiednimi złączami płyty montażowej (IP1, EP1, EP2, EP3).
Przypisanie do gniazd: Przewód FS-PDC-IOEP1a należy podłączyć do gniazd 1-6, FS-PDC-IOEP2a do gniazd 7-12, FS-PDC-IOEP3a do gniazd 13-18, a FS-PDC-IOIP1a do wewnętrznego rozprowadzenia zasilania we wszystkich gniazdach.

Zgodność i certyfikaty

UL
CSA
FM (oczekujące)

FAQ

Do jakich złączy tylnej płyty IO podłącza się zestaw kabli?

Zestaw podłącza się bezpośrednio do złączy zasilania IP1, EP1, EP2 i EP3 znajdujących się z tyłu obudowy IO.

Jaki model szyny zasilającej jest kompatybilny z zestawem kabli po stronie szyny zbiorczej?

Zestaw kabli podłącza się do głównej szyny zasilającej FS-MB-0001 za pomocą 2-biegunowych złączy D-TAB-200-STR Squeeze To Release.

Jakie długości kabli wchodzą w skład zestawu?

Cztery kable mają odpowiednio 33 cm dla IOEP1a, 41 cm dla IOEP2a, 49 cm dla IOEP3a i 57 cm dla IOIP1a.
