Opis

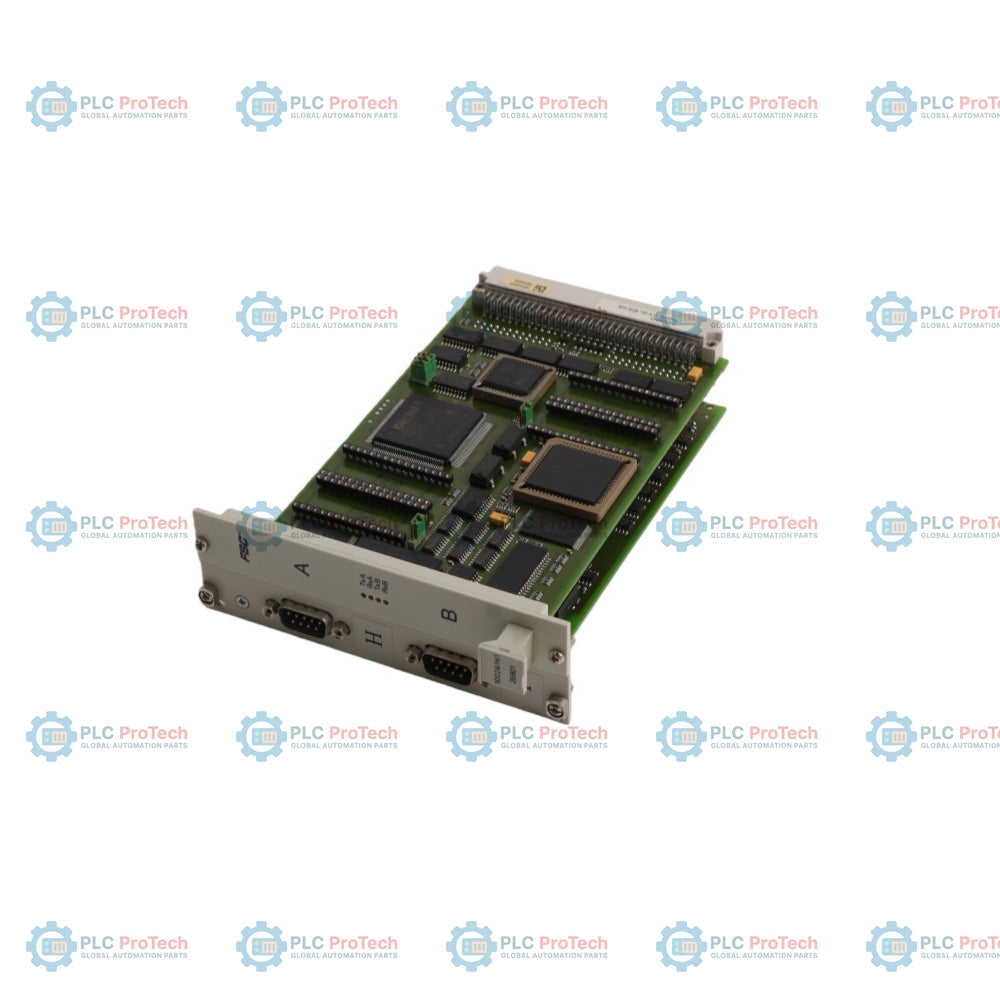

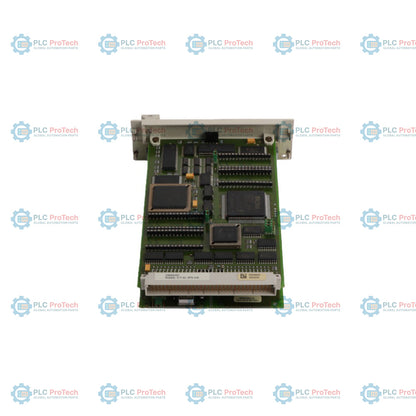

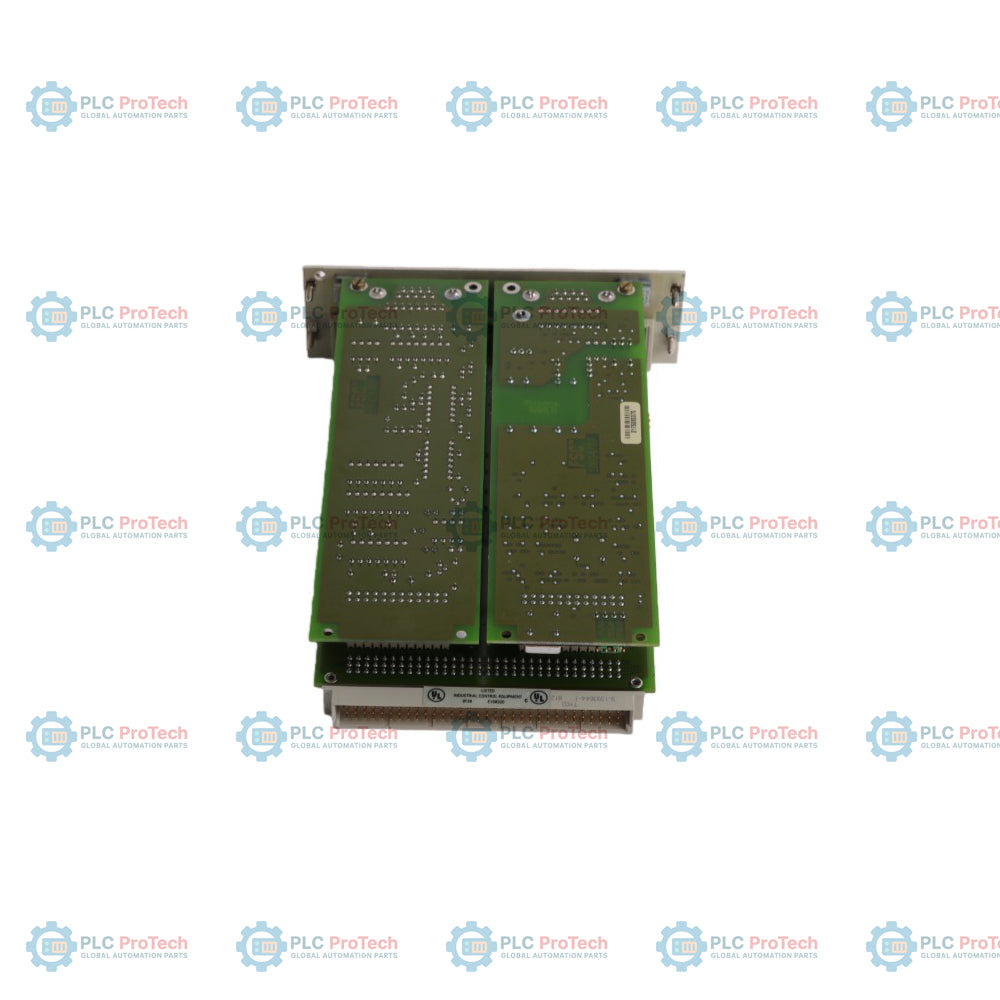

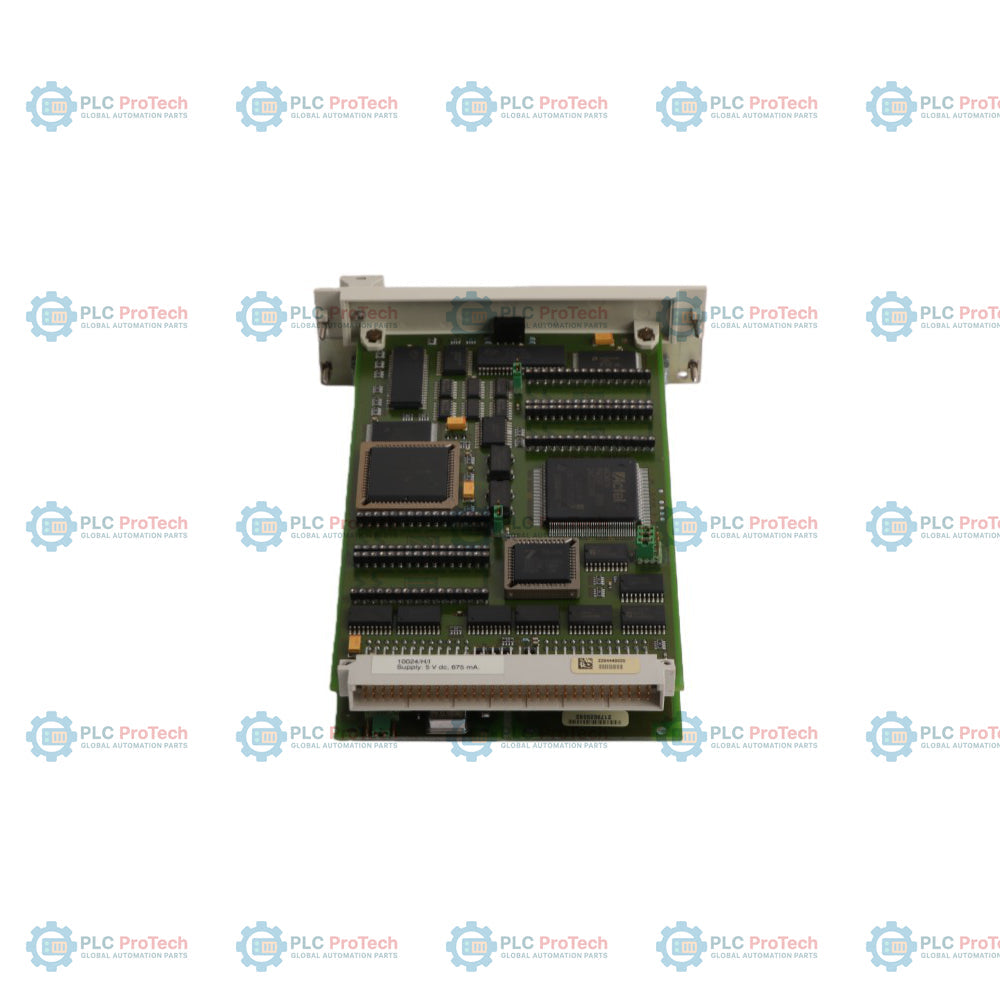

Honeywell 10024/H/I (typ modelu 26901) to rozbudowany moduł komunikacyjny i interfejsowy, zaprojektowany specjalnie dla serii systemów bezpieczeństwa Honeywell Fail-Safe Control (FSC). Ta montowana w szafie karta zapewnia kluczową łączność między systemami, umożliwiając płynny transfer danych między systemami oraz obsługę zewnętrznych interfejsów sieciowych wymaganych w środowiskach przemysłowych o wysokim poziomie integralności.

Moduł pracuje z wewnętrznej szyny zasilającej 5 V DC i typowo pobiera 675 mA. Zawiera zintegrowany procesor centralny oraz dwa szeregowe porty na panelu przednim. Port A obsługuje komunikację RS-232, a port B jest skonfigurowany do obsługi różnicowych łączy przemysłowych RS-422/RS-485. Taka podwójna architektura interfejsów umożliwia jednoczesną komunikację sterownika bezpieczeństwa FSC z rozproszonymi systemami sterowania (DCS), platformami nadzorczego sterowania i akwizycji danych (SCADA) lub dedykowanymi stacjami operatorskimi, bez obniżania szybkości wykonywania operacji przez system.

Cechy

• Podwójna architektura szeregowa: Moduł jest wyposażony w dwa złącza DB9 na panelu przednim (porty A i B), umożliwiające jednoczesną obsługę odizolowanych kanałów komunikacji szeregowej.
• Obsługa wielu protokołów: Port A obsługuje protokoły łącza RS-232, natomiast port B różnicowe łącza RS-422 i RS-485, zapewniając elastyczną łączność polową.
• Zintegrowane przetwarzanie: Wbudowany procesor centralny (CP) obsługuje narzut komunikacyjny i odciąża centralne moduły przetwarzające FSC z analizy komunikatów.
• Bezpośrednia integracja z szafą: Konstrukcja umożliwia bezpośrednie umieszczenie modułu w standardowych szafach magistrali systemowej FSC Central Part, takich jak konfiguracje z obudową 7-, 12- lub 17-slotową.
• Niski pobór mocy: Moduł jest zasilany z wewnętrznej magistrali systemowej napięciem 5 V DC i w normalnych warunkach pracy pobiera około 675 mA.

Zastosowania

• Interfejs między DCS a systemem bezpieczeństwa: Nawiązywanie szeregowych łączy komunikacyjnych Modbus lub połączeń opartych na protokołach własnościowych między systemami bezpieczeństwa Honeywell FSC a sieciami Honeywell Experion PKS lub systemami DCS innych producentów.
• Monitorowanie urządzeń zewnętrznych: Podłączanie pomocniczych urządzeń przemysłowych, takich jak lokalne interfejsy HMI, rejestratory sekwencji zdarzeń (SOE) i komputery diagnostyczne, do modułu rozwiązującego logikę bezpieczeństwa FSC.
• Transmisja danych peer-to-peer między systemami: Obsługa połączeń szeregowych między konfiguracjami węzłów FSC w wielu szafach lub rozproszonymi architekturami systemów bezpieczeństwa w zakładach procesowych.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Kontrola zasilania: Sprawdź zasilanie systemu i potwierdź, że zasilacz płyty montażowej dostarcza stabilne napięcie 5 V DC przed włożeniem karty do obudowy szafy FSC.
2. Wyrównanie karty w gnieździe: Upewnij się, że docelowe gniazdo szafy w magistrali FSC S7-BUS, S12-BUS lub S17-BUS jest wolne od zanieczyszczeń. Ostrożnie wyrównaj krawędzie karty z prowadnicami i mocno dociśnij kartę, aby osadzić krawędziowe złącze płyty montażowej.
3. Zakończenie kabla szeregowego: W przypadku połączeń RS-422 lub RS-485 przez port B zapewnij zastosowanie odpowiednich rezystorów terminujących linii na długich odcinkach kabli, aby zapobiec odbiciom sygnału i uszkodzeniu danych.
4. Ekranowanie i uziemienie: Podłącz ekranowane kable typu skrętka do portów DB9, zapewniając prawidłowe uziemienie sygnałów, aby zapobiec wpływowi zakłóceń elektromagnetycznych (EMI) na komunikację bezpieczeństwa.

Zalecenia dotyczące konfiguracji i wymiany

• Weryfikacja parametrów: Przed wymianą istniejącego modułu zapisz wszystkie parametry komunikacji szeregowej (szybkość transmisji, parzystość, bity danych, bity stopu, identyfikator węzła) skonfigurowane w oprogramowaniu inżynierskim FSC.
• Środki ostrożności podczas wymiany pod napięciem: Przed włożeniem lub wyjęciem modułu wyłącz zasilanie gniazda albo przestrzegaj procedur konserwacji szafy FSC, aby chronić wewnętrzne komponenty układów logicznych wrażliwe na zakłócenia.
• Kontrola uruchomienia: Po instalacji sprawdź diody LED stanu na panelu przednim i uruchom testy diagnostyczne komunikacji z głównej stacji sterującej, aby potwierdzić aktywną transmisję danych Tx/Rx zarówno przez port A, jak i port B.
