Opis

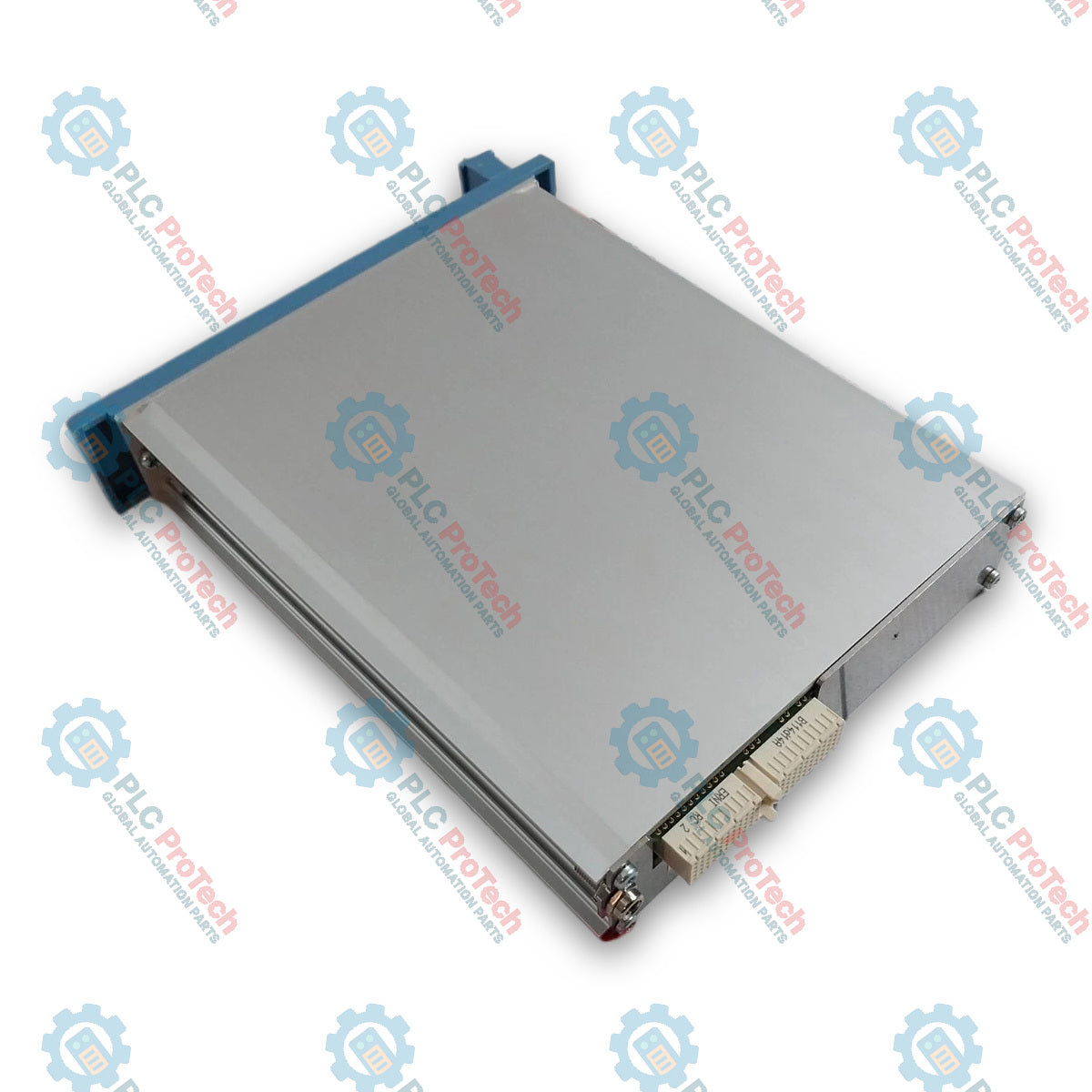

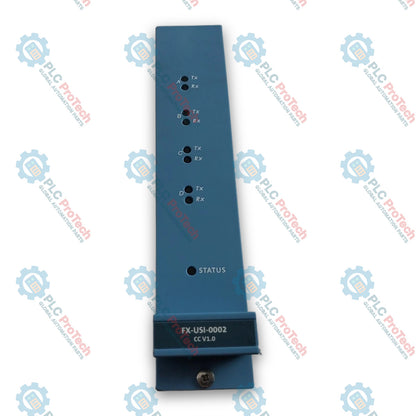

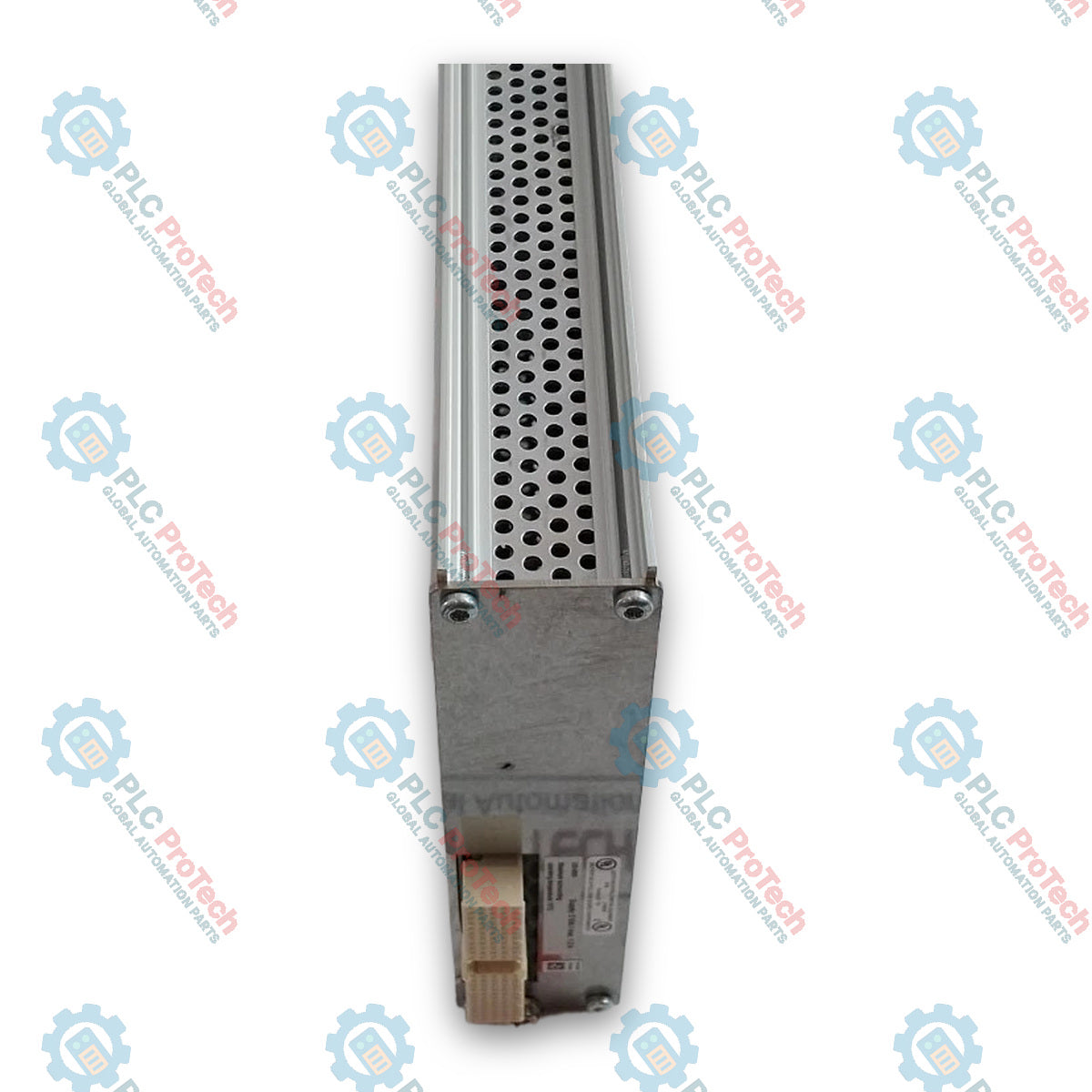

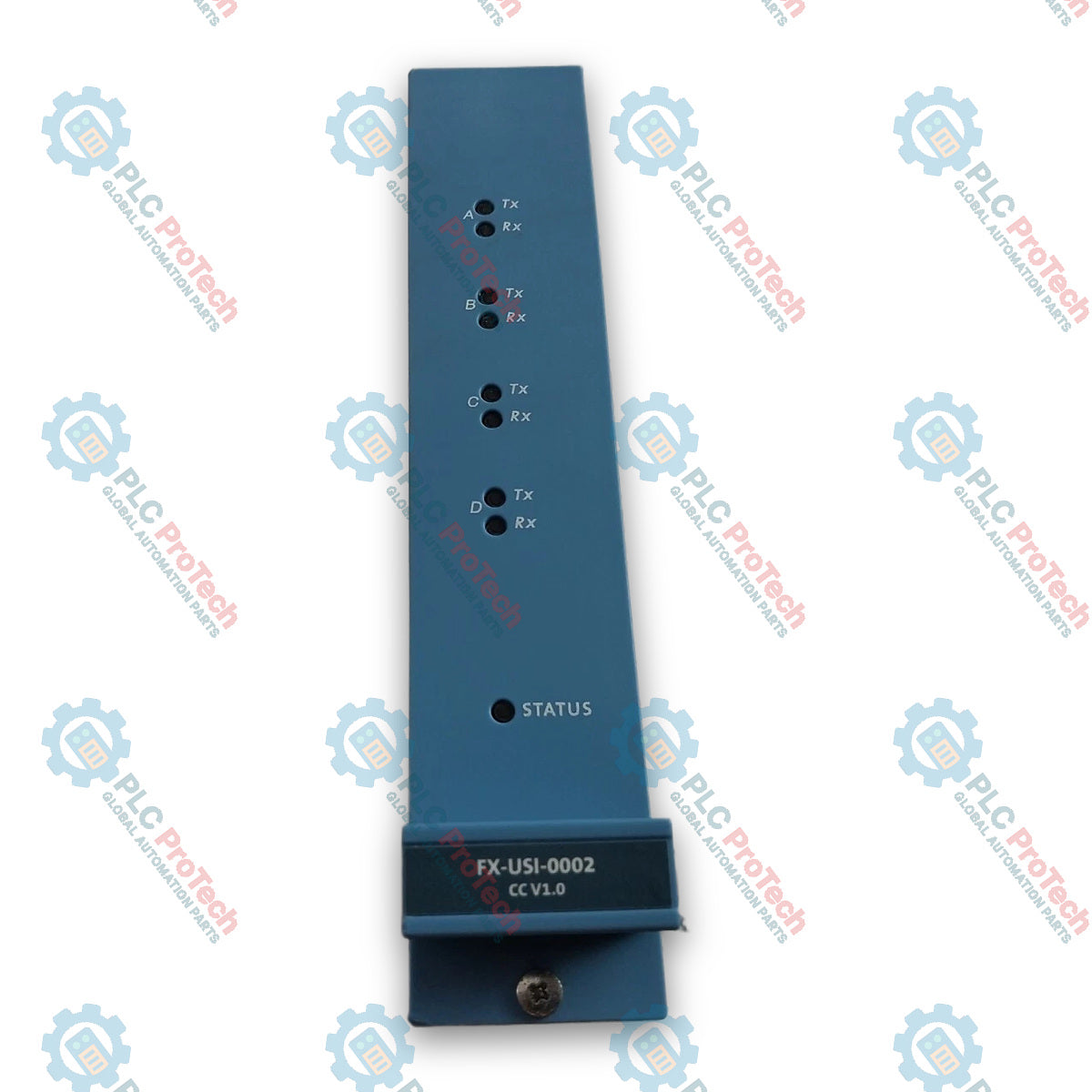

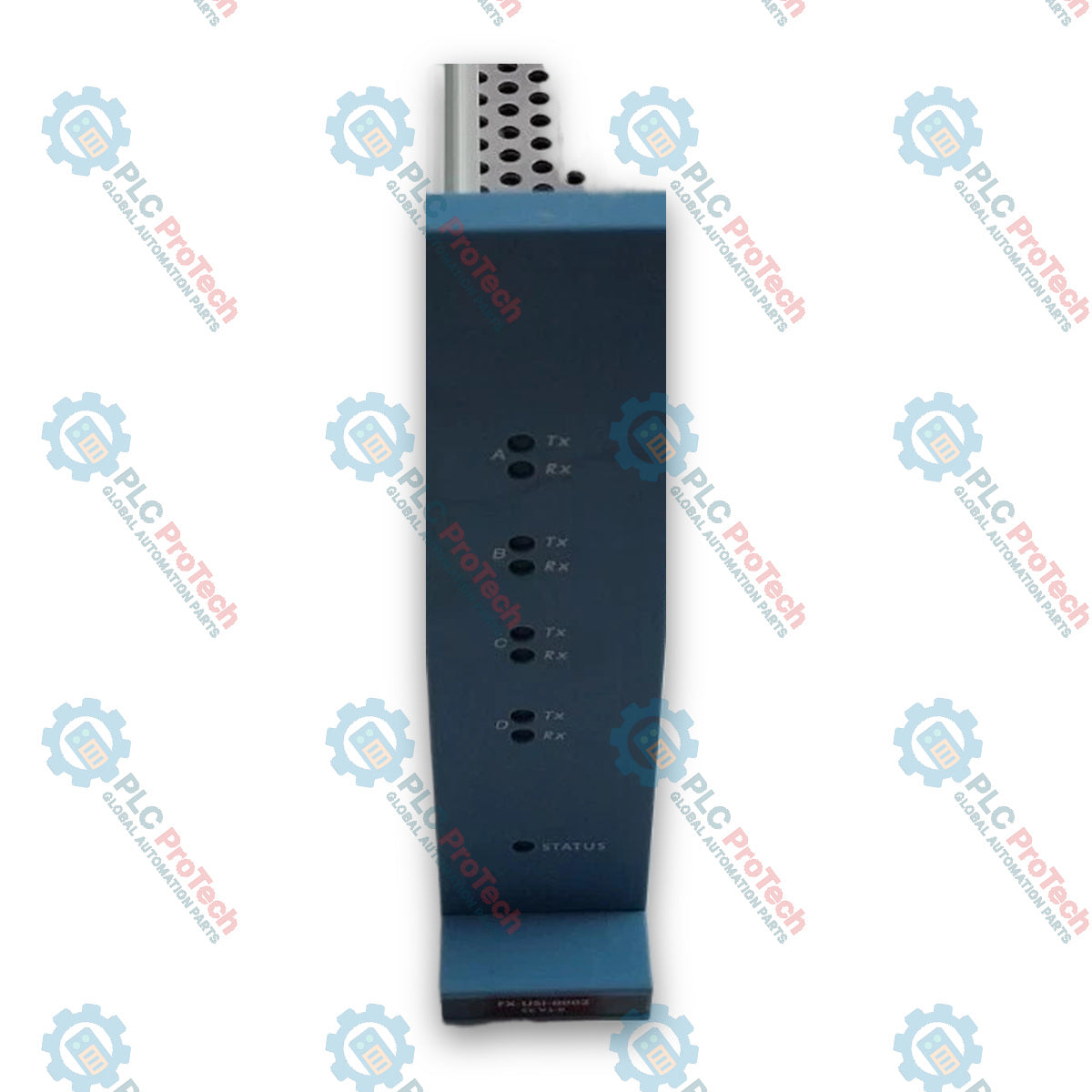

Honeywell FX-USI-0002 to uniwersalny moduł interfejsu bezpieczeństwa przeznaczony do komunikacji Ethernetowej i szeregowej w systemach Honeywell Safety Manager. Umieszczony w obudowie sterownika (zgodnej z CPCHAS-0001, CPCHAS-0002 lub CPCHAS-0003), łączy rdzeń Safety Manager z systemami zewnętrznymi, takimi jak sieci sterowania Experion PKS i stacje inżynierskie Safety Builder.

Moduł jest wyposażony w procesor komunikacyjny Motorola 8270 i zawiera 8 MB pamięci Flash na wykonywalny kod aplikacji, 8 MB lokalnej pamięci SRAM z układami wykrywania i korekcji błędów (EDAC) oraz 256 KB współdzielonej pamięci RAM do szybkiej wymiany danych z głównym procesorem sterującym. Działa jako zintegrowana sprzętowa zapora sieciowa, chroniąc podstawowe pętle bezpieczeństwa, a jednocześnie przetwarzając wiele wymagających protokołów przemysłowych.

Wyposażony w cztery niezależne kanały fizyczne — dwa automatycznie dostosowujące się interfejsy Fast Ethernet 10/100 Mb oraz dwa uniwersalne kanały szeregowe — Honeywell FX-USI-0002 obsługuje niezawodne sieci obiektowe, w tym protokół EUCN i konfiguracje FSC-SM SafeNet. Wysoka izolacja galwaniczna i dedykowane sprzętowe układy nadzoru chronią wewnętrzną architekturę przed przepięciami w obwodach obiektowych, blokadami procesora i zakłóceniami sygnału.

Cechy

• Wydajny silnik przetwarzania: Wyposażony w procesor komunikacyjny Motorola 8270, 8 MB lokalnej pamięci SRAM z ochroną EDAC oraz 8 MB wbudowanej pamięci Flash.
• Zintegrowana sprzętowa zapora sieciowa: Zapewnia izolację bezpieczeństwa, chroniąc funkcje bezpieczeństwa przed zakłóceniami zewnętrznej sieci.
• Dwa porty Ethernet (kanały A i B): Dwa automatycznie dostosowujące się porty Ethernet RJ45 10/100 Mb obsługujące szybką integrację z systemem sterowania.
• Dwa porty szeregowe (kanały C i D): Dwa 10-stykowe kanały szeregowe AMP zgodne z interfejsami DCOM-232/485 i DCOM-485.
• Aktualizacje pamięci Flash w systemie: Wbudowana pamięć Flash umożliwia aktualizowanie programów systemowych i aplikacyjnych bez wyjmowania modułu z szafy.
• Zaawansowana diagnostyka: Wykonuje automatyczne autotesty podczas uruchamiania, obejmujące rejestry, lokalną pamięć RAM, współdzieloną pamięć RAM i integralność oprogramowania.
• Praca z możliwością wymiany podczas działania: Umożliwia wkładanie i wyjmowanie modułu z aktywnej obudowy sterownika bez przerywania działania logiki bezpieczeństwa.
• Wysoka izolacja galwaniczna: Zapewnia standardową ochronę do 2,5 kV DC, zabezpieczając kluczową elektronikę przed zewnętrznymi wahaniami napięcia w linii.

Zastosowania

• Integracja systemu bezpieczeństwa: Łączy platformy Honeywell Safety Manager z systemem DCS Experion PKS, stacjami roboczymi HMI i oprogramowaniem Safety Builder.
• Komunikacja między systemami: Nawiązuje szeregowe i Ethernetowe połączenia peer-to-peer między rozproszonymi jednostkami Safety Manager.
• Sieci o wysokiej dostępności: Obsługuje szybkie pętle komunikacyjne EUCN i FSC-SM SafeNet.

Specyfikacja techniczna

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Przed włożeniem modułu sprawdź, czy zasilanie gniazda obudowy sterownika mieści się w określonej tolerancji 5 V DC ± 5%.
2. Sprawdź tylne złącza płyty montażowej oraz przednie gniazda portów pod kątem kurzu, zanieczyszczeń lub wygiętych styków.
3. Wsuń moduł do wyznaczonego gniazda obudowy CPCHAS, aż tylne złącza prawidłowo połączą się z płytą montażową.
4. Dokręć śruby mocujące, aby zapewnić stabilne zamocowanie mechaniczne i prawidłowe uziemienie obudowy.
5. Podłącz kable Ethernet RJ45 do kanału A lub B na potrzeby integracji z systemem lub sieci Experion PKS.
6. W przypadku korzystania z pętli protokołu szeregowego podłącz 10-stykowe kable komunikacji szeregowej AMP do kanału C lub D za pośrednictwem konwerterów interfejsu DCOM.

Zalecenia dotyczące konfiguracji i wymiany

• Ustawienie prędkości/dupleksu sieci: Chociaż kanały Ethernet obsługują automatyczny zakres prędkości od 10 Mb do 100 Mb, w celu zapewnienia optymalnej stabilności komunikacji związanej z bezpieczeństwem zaleca się skonfigurowanie podłączonego portu przełącznika na stałą wartość 100 MB/pełny dupleks.
• Kompatybilność wsteczna: Moduł FX-USI-0002 może bezpośrednio zastąpić starsze moduły FC-USI-0001, FC-USI-0002 i FE-USI-0002 w systemach Safety Manager z oprogramowaniem w wersji R140 lub nowszej.
• Wymiana podczas pracy: Moduł można w pełni wymieniać podczas pracy. Po włożeniu modułu zamiennego do działającej obudowy należy sprawdzić, czy sekwencja zmiany stanu diody LED STATUS kasuje kody błędów i kończy się stałym światłem zielonym.
• Interakcja z przełącznikiem QPP: Należy pamiętać, że gdy przełącznik kluczowy Quad Processor Pack (QPP) znajduje się w pozycji „STOP”, dioda LED STATUS na module FX-USI-0002 wyłącza się w ramach sprzętowego stanu resetowania.

Zgodność i certyfikaty

• Oznaczenie CE
• Zatwierdzone pod względem bezpieczeństwa przez TUV
• Certyfikat UL
• Certyfikat CSA
• Zatwierdzone przez FM
