Manufacturer: Honeywell
Product No.: HC900-900R04-0200
Country of origin:Stany Zjednoczone
Product Type: Szafy sterowników hybrydowych
Payment: T/T, Western Union
Weight: 4000g
Dimensions: 31,0 cm x 18,0 cm x 20,0 cm
Shipping port: Xiamen
Warranty: 12 months

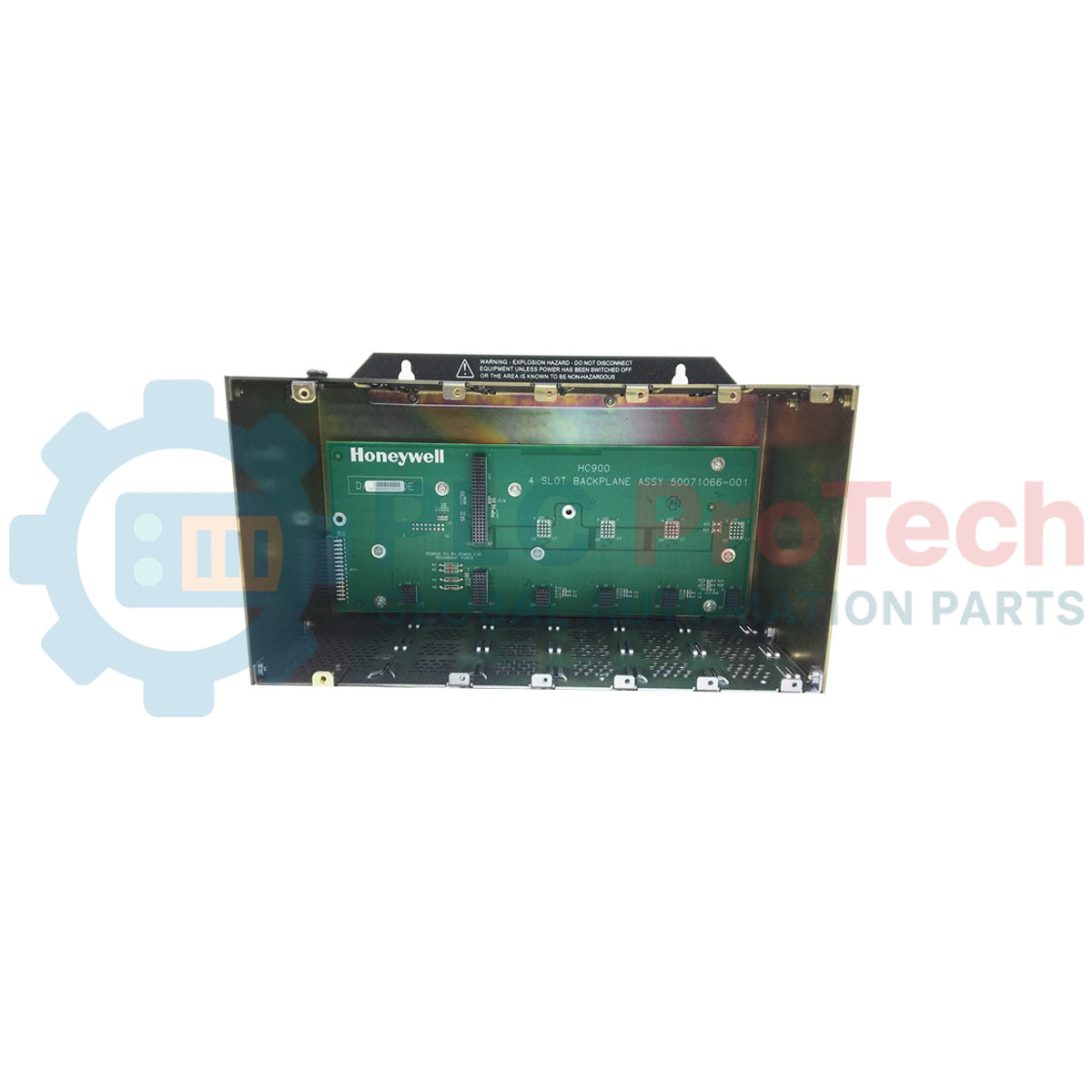

Zaprojektowany z myślą o bezproblemowej integracji z rozproszonymi architekturami sterowania procesami, Honeywell HC900-900R04-0200 pełni funkcję solidnego stojaka wejścia/wyjścia z 4 gniazdami w systemie sterownika hybrydowego Honeywell HC900. Obudowa zapewnia niezbędny fizyczny i elektryczny interfejs płyty montażowej, umożliwiając szybką komunikację między modułami wejścia/wyjścia Honeywell a jednostką centralną. Ten stojak do montażu modułów, zaprojektowany z myślą o niezawodnym przesyłaniu sygnałów i stabilności konstrukcji, jest przystosowany do pracy w wymagających środowiskach procesowych i środowiskach o krytycznym znaczeniu dla bezpieczeństwa.
| Parametr | Wartość / specyfikacja |
|---|---|
| Producent | Honeywell |
| Numer modelu / numer artykułu | HC900-900R04-0200 |
| Zgodność serii | System sterownika hybrydowego HC900 |
| Pojemność gniazd wejścia/wyjścia | 4 gniazda |
| Opcje montażu | Montaż na panelu lub na standardowej szynie DIN |
| Graniczna temperatura pracy | Od 0 do 60°C |
| Graniczna temperatura przechowywania | Od -40 do 85°C |
| Wilgotność względna | Od 10% do 90% wilgotności względnej (bez kondensacji) |
| Masa wysyłkowa (obliczona) | 4,0 kg (8,82 funta) |
| Wymiary opakowania (obliczone) | 31,0 cm x 18,0 cm x 20,0 cm |
| Złącze / interfejs | Przypisanie funkcji / obwodu |
|---|---|
| Gniazda modułów od 1 do 4 | Zastrzeżona wewnętrzna magistrala równoległa dla modułów wejścia/wyjścia serii Honeywell HC900 |
| Gniazdo wejścia zasilania | Dedykowany interfejs złącza dla modułów zasilacza 900P01 / 900P02 |
| Śruba uziemiająca obudowy | Połączenie uziemienia ochronnego o niskiej impedancji zapewniające ekranowanie i redukcję zakłóceń |
Obudowa płyty montażowej HC900-900R04-0200 jest bezpośrednio kompatybilna ze standardowymi sterownikami HC900, w tym procesorami C30, C50 i C70. Podczas planowania migracji lub modernizacji starszych konfiguracji sprzętowych 900R04 należy upewnić się, że istniejące zasilacze 900P01/900P02 oraz profile fizyczne modułów wejść/wyjść są prawidłowo dopasowane. Niektóre analogowe moduły o dużej gęstości mogą wymagać przeglądu oprogramowania układowego sterownika nadrzędnego, aby zagwarantować pełny wgląd w diagnostykę całej płyty montażowej.
Aby zapobiec gromadzeniu się ciepła podczas obsadzania wszystkich czterech gniazd modułami analogowych wejść lub wyjść o dużej mocy, nad i pod obudową stojaka, wewnątrz szafy sterowniczej, należy pozostawić co najmniej 50 mm (2 cale) niezasłoniętej przestrzeni zapewniającej konwekcję. Praca płyty montażowej w temperaturze bliskiej maksymalnej wartości 60 degC bez odpowiedniej wentylacji może prowadzić do lokalnego nagromadzenia ciepła, skracając okres eksploatacji zainstalowanych zasilaczy i aktywnych modułów przewodów obiektowych.
Upewnij się, że metalowa obudowa jest bezpośrednio połączona z głównym panelem montażowym szafy za pomocą grubego, niskoimpedancyjnego przewodu uziemiającego. Chociaż wiele elementów systemu HC900 obsługuje wymianę podczas pracy w kontrolowanych warunkach, przed wyjęciem modułów z aktywnej płyty montażowej zawsze zapoznaj się z dokumentacją konkretnej strategii sterowania, aby zapobiec zadziałaniu blokad bezpieczeństwa lub przerwom w komunikacji magistrali.
Przed montażem, demontażem lub zmianą połączeń tego zespołu stojaka odłącz i zablokuj wszystkie zewnętrzne źródła zasilania. Całkowite odłączenie głównych i pomocniczych linii zasilających przed fizycznym montażem lub serwisowaniem płyty montażowej może zapobiec powstaniu łuku elektrycznego na zaciskach, trwałemu uszkodzeniu sprzętu lub poważnym obrażeniom operatora.
Zamontuj obudowę na standardowej szynie DIN lub przykręć ją solidnie do metalowego panelu montażowego obudowy za pomocą zintegrowanych uchwytów montażowych.
Podłącz osobny przewód uziemienia ochronnego do śruby uziemiającej obudowy, sprawdzając, czy uzyskano niską rezystancję styku.
Wsuń wyznaczony moduł zasilacza do przypisanego gniazda i dokręć jego śruby mocujące.
Ostrożnie wyrównaj i włóż wymagane moduły wejść/wyjść do gniazd od 1 do 4, upewniając się przed dokręceniem śrub mocujących moduły, że są całkowicie osadzone.
