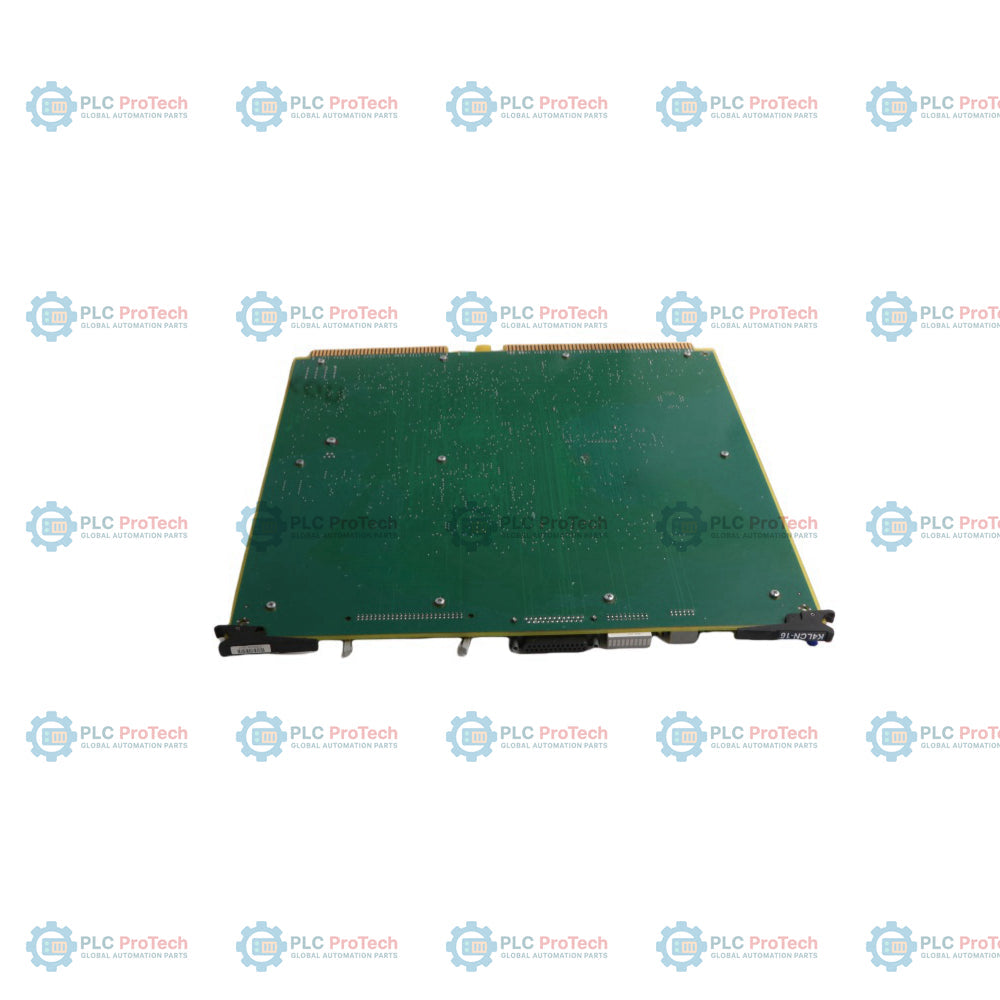

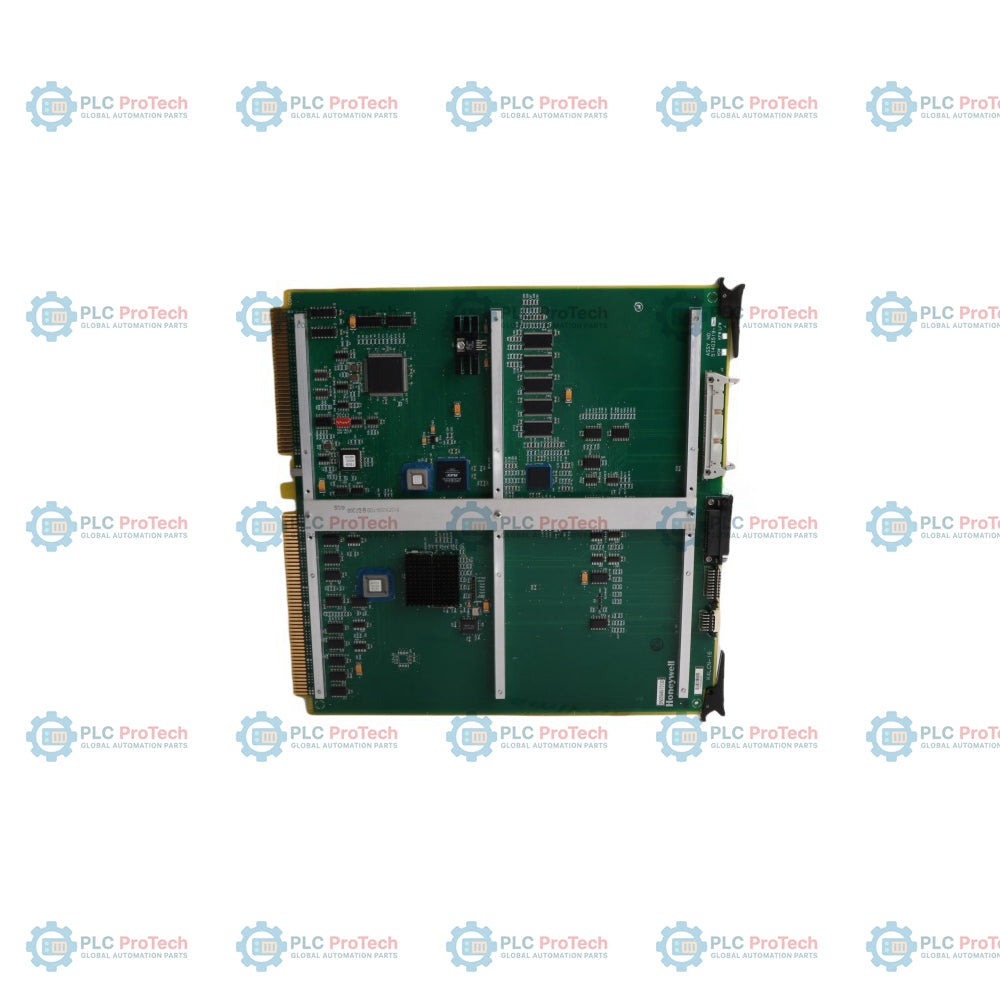

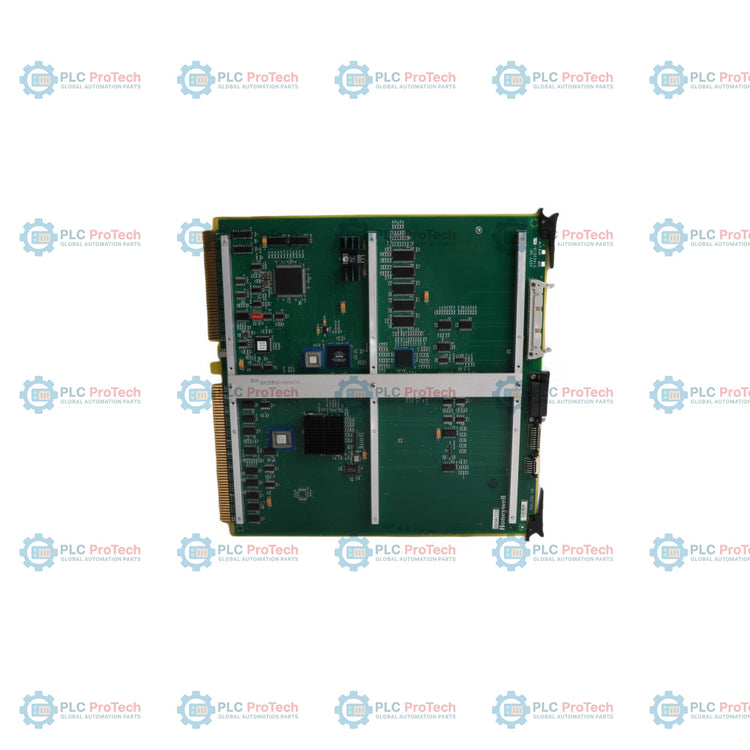

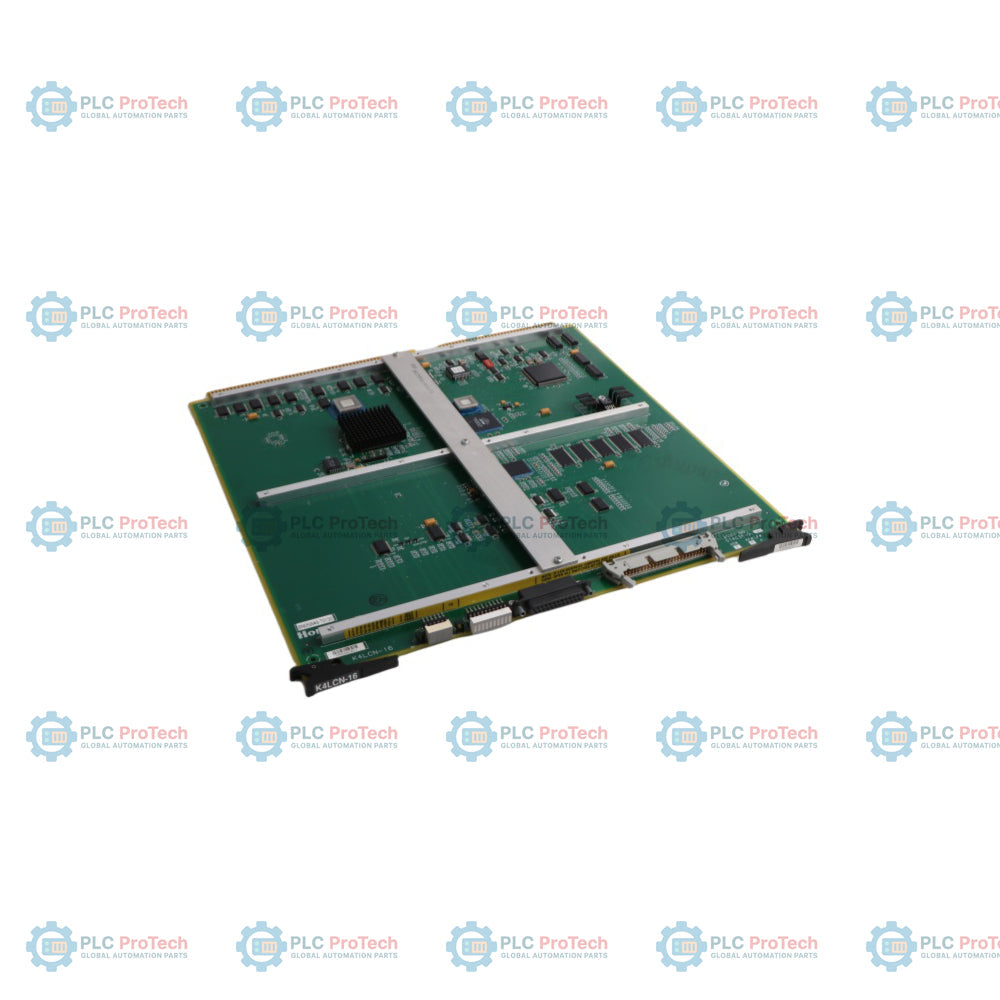

Honeywell K4LCN-16 51403519-160 Płyta procesora węzła LCN

Opis

Honeywell K4LCN-16 51403519-160 to płyta procesora węzła Local Control Network (LCN), zaprojektowana do wydajnego przetwarzania w środowiskach systemów Honeywell TotalPlant Solution (TPS) i TDC 3000X. Pełni funkcję centralnego jądra procesora węzła LCN, wykonując podstawowe oprogramowanie systemu sterowania, zarządzając danymi punktów Local Control Network oraz zapewniając bazową moc obliczeniową wymaganą do zaawansowanego sterowania procesami i integracji koprocesorów Application ModuleX (AXM).

Wyposażony w mikroprocesor 68040 ze zintegrowanym sprzętowym modułem obliczeń zmiennoprzecinkowych, Honeywell K4LCN-16 51403519-160 zapewnia szybkość przetwarzania i wydajność wykonywania obliczeń na potrzeby złożonych algorytmów sterowania, niestandardowych segmentów danych oraz aplikacji Control Language (CL). Płyta jest wyposażona w pamięć o pojemności 16 megasłów za pośrednictwem poziomo podłączanego zespołu karty mezzanine w stylu DIMM (51402755-100), spełniając rozszerzone wymagania pamięciowe oprogramowania TPS w wersji 500 i nowszych.

Pracując w konfiguracjach obudowy pięciogniazdowej, Honeywell K4LCN-16 51403519-160 łączy się bezpośrednio z płytą montażową LCN za pośrednictwem powiązanej płyty wejścia/wyjścia CLCN A/B lub LCN I/O. W architekturach Application ModuleX współpracuje z koprocesorem opartym na HP-UX (zespołem WSI2), łącząc wysokopoziomowe rozwiązania sterowania procesami UNIX z niskopoziomowymi strukturami danych procesowych czasu rzeczywistego TDC 3000.

Funkcje

• Napędzany procesorem 68040 z dedykowanym sprzętowym modułem obliczeń zmiennoprzecinkowych, zapewniającym szybkie wykonywanie sterowania.
• Wyposażony w pamięć pokładową o pojemności 16 megasłów, wykorzystującą kartę mezzanine w stylu Dual In-line Memory Module (DIMM).
• Pełni funkcję jądra procesora węzła LCN, obsługującego oprogramowanie systemowe TotalPlant Solution (TPS) w wersji 500 i nowszych.
• Możliwość bezpośredniej integracji z koprocesorami HP-UX (płytami WSI2) w architekturach węzłów Application ModuleX (AXM).
• Kompleksowa tablica stanu diagnostyki wizualnej na przednim panelu, obejmująca 3-cyfrowy alfanumeryczny wyświetlacz adresu węzła/błędów.
• Pokładowe wykrywanie i korygowanie błędów (EDAC) ze wskazaniem LED jednobitowych i wielobitowych błędów pamięci RAM.
• Zintegrowane śledzenie diagnostyczne przekroczeń limitu czasu DTAK i BGAK, błędów parzystości magistrali, błędów porównania danych oraz niepowodzeń transakcji LCN.
• Kompatybilność z płytą montażową i wejściami/wyjściami CLCN A/B oraz standardowymi kartami wejścia/wyjścia LCN dla podwójnie redundantnych połączeń koncentrycznych kabli LCN.

Zastosowania

• Węzły LCN TotalPlant Solution (TPS): Działa jako główny silnik przetwarzania dla węzłów systemu opartych na LCN, wymagających szybkich obliczeń zmiennoprzecinkowych.
• Wykonywanie zadań Application ModuleX (AXM): Wykonuje procedury Control Language (CL) w czasie rzeczywistym, utrzymuje bazy danych punktów LCN i bezpośrednio komunikuje się z rozwiązaniami koprocesorowymi HP-UX.
• Modernizacja starszych systemów TDC 3000X: Zapewnia rozszerzenie pamięci do 16 megasłów wymagane podczas aktualizacji oprogramowania systemowego do wersji 500 lub nowszej.
• Brama danych Plant Information Network (PIN): Zapewnia łącze sterowania w czasie rzeczywistym, łączące dane procesowe LCN z sieciami informacyjnymi wyższego poziomu zakładu.

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Kontrola przed instalacją: Sprawdź stan fizyczny płytki obwodu, złączy krawędziowych oraz zamontowanej karty mezzanine pamięci 16 Megaword (51402755-100).
2. Weryfikacja ustawienia adresu: Upewnij się, że wszystkie zworki adresu LCN na karcie K4LCN-16 (blok TS1/TS2) są całkowicie usunięte podczas instalacji za kartą I/O CLCN A/B lub LCN I/O. Ustawienie adresu musi znajdować się wyłącznie na tylnej karcie I/O.
3. Przygotowanie obudowy: Potwierdź, że zasilanie systemu jest WYŁĄCZONE na zasilaczu węzła. Podczas obsługi należy stosować ochronne uziemienie antystatyczne (ESD).
4. Montaż karty: Wsuń kartę do gniazda 1 w 5-gniazdowej obudowie LCN, aż złącza płyty montażowej zostaną dokładnie osadzone. Zamocuj kartę za pomocą górnych i dolnych dźwigni wysuwania/wsuwania.
5. Kontrola okablowania systemu: Potwierdź, że kable sieciowe LCN Coax A i Coax B są prawidłowo podłączone do odpowiedniej tylnej karty I/O CLCN A/B.

Zalecenia dotyczące wymiany

1. Wyłączanie oprogramowania: Przed odłączeniem zasilania wykonaj uporządkowane wyłączenie oprogramowania procesora węzła za pomocą ekranu LCN AM Status. Wykonaj drugie polecenie wyłączenia, aby wymusić przejście węzła w stan awarii i uniemożliwić sąsiednim węzłom LCN oznaczenie go jako odizolowanego.
2. Sekwencja wyłączania zasilania: Wyłącz zasilacz obudowy dopiero po potwierdzeniu, że zależne systemy koprocesorowe (takie jak żółta dioda LED na karcie WSI2) całkowicie się wyłączyły.
3. Obsługa karty pamięci: Zamienne karty K4LCN zamówione jako części zapasowe mogą zostać dostarczone bez karty mezzanine pamięci. Przed włożeniem przenieś lub zainstaluj dedykowaną kartę 16 Megaword.
4. Uruchomienie po wymianie: Włącz zasilanie i obserwuj diody LED na panelu przednim. Upewnij się, że zielona dioda LED „Self-Test Pass” się zaświeci, a 3-cyfrowy wyświetlacz prawidłowo pokazuje adres węzła przypisany na tylnej karcie LCN I/O.
