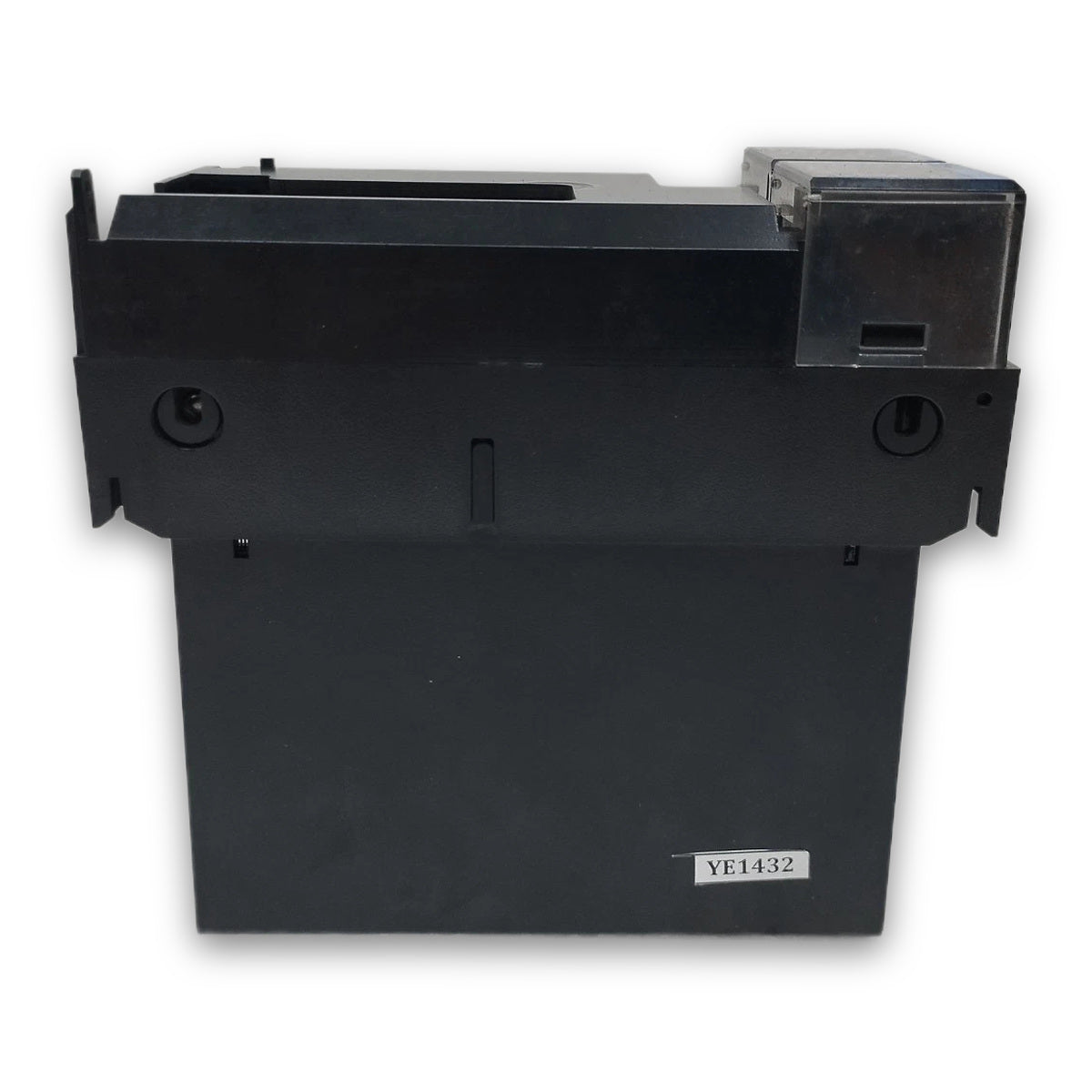

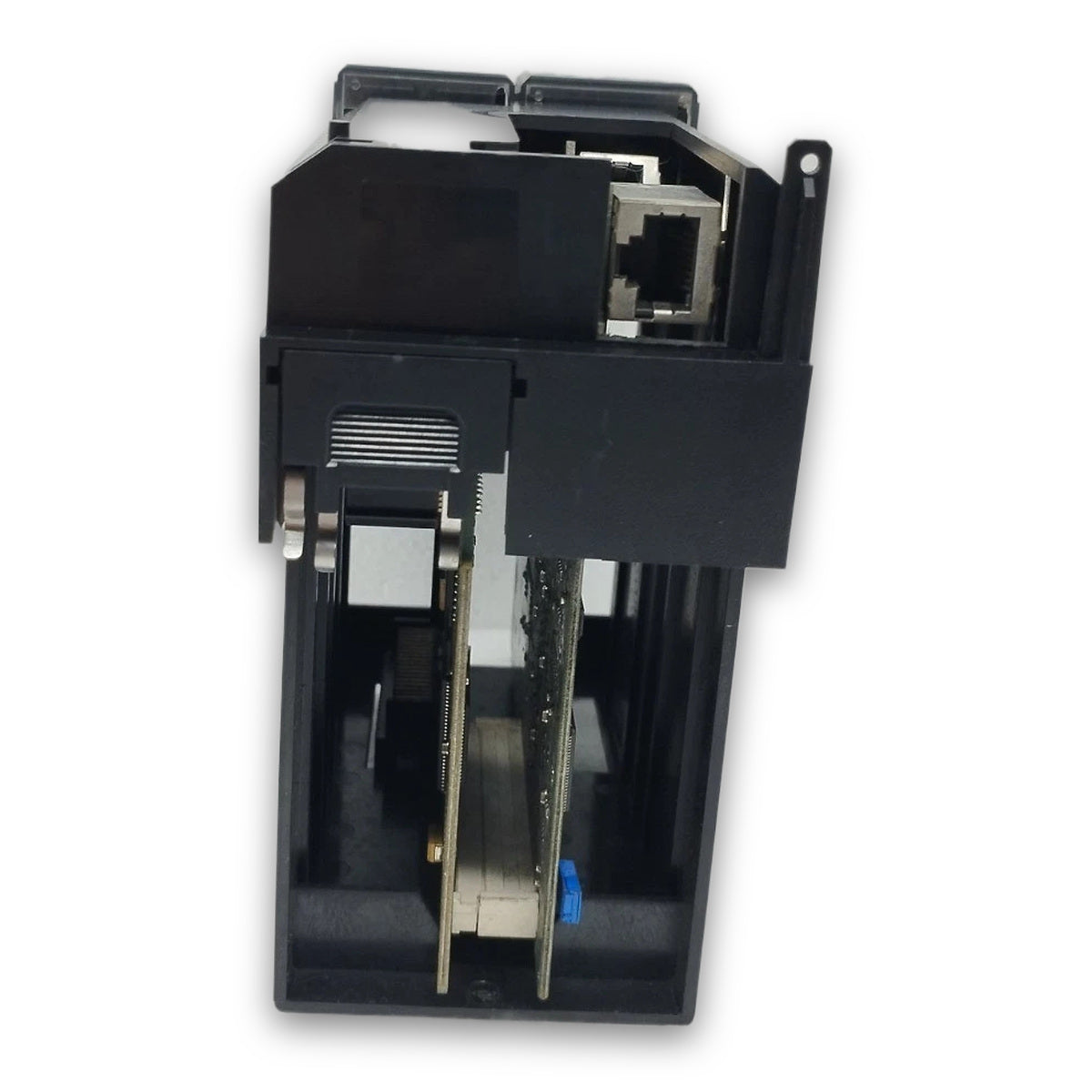

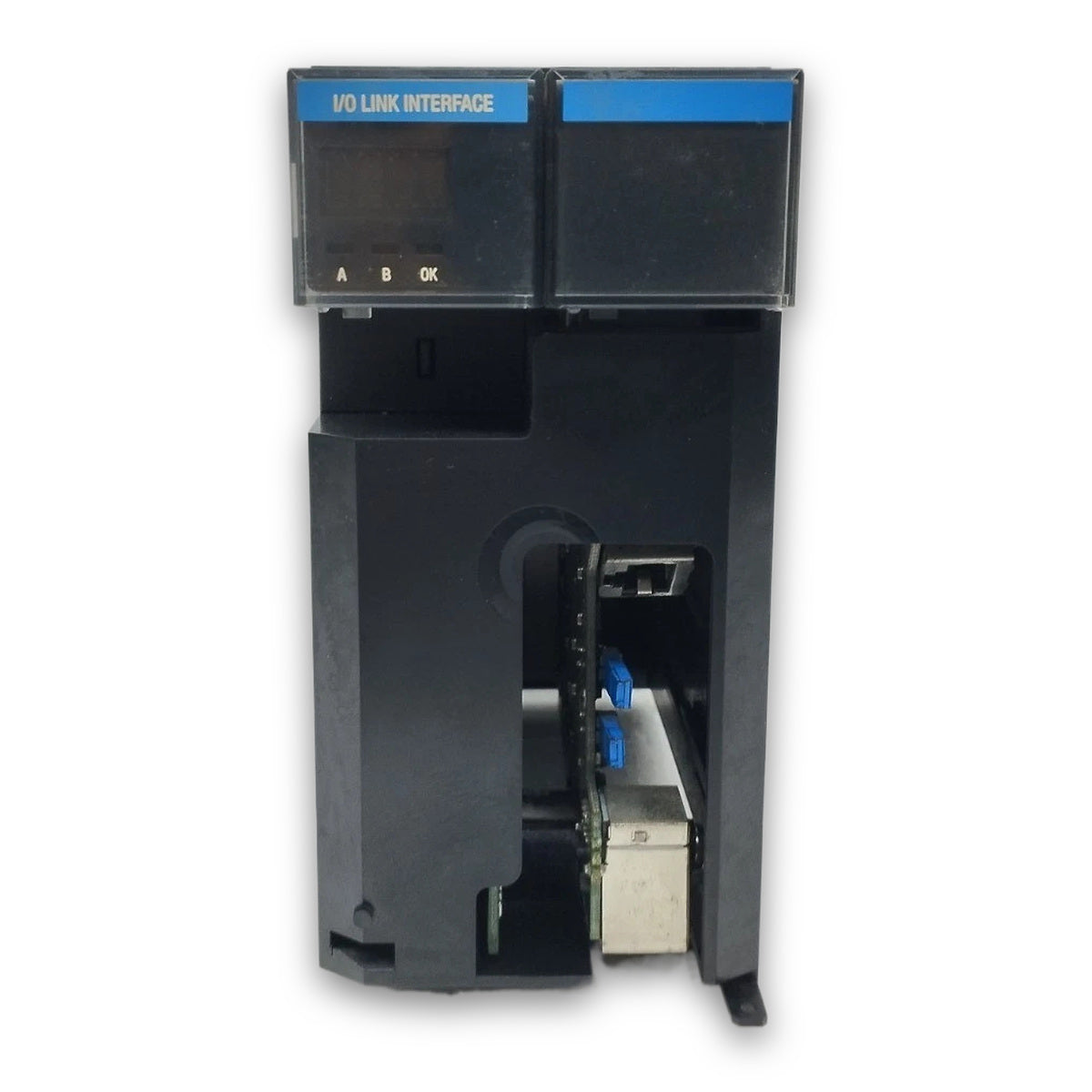

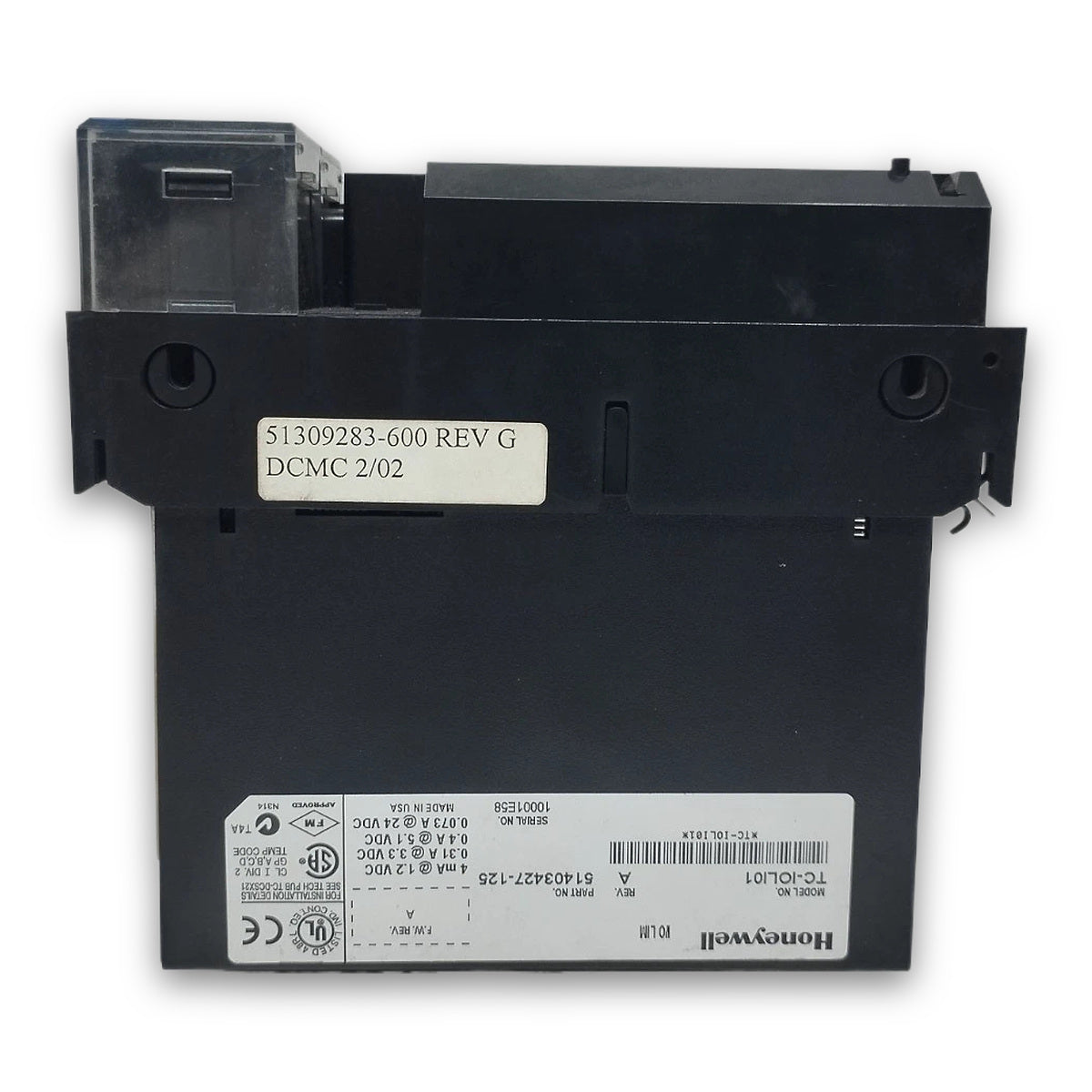

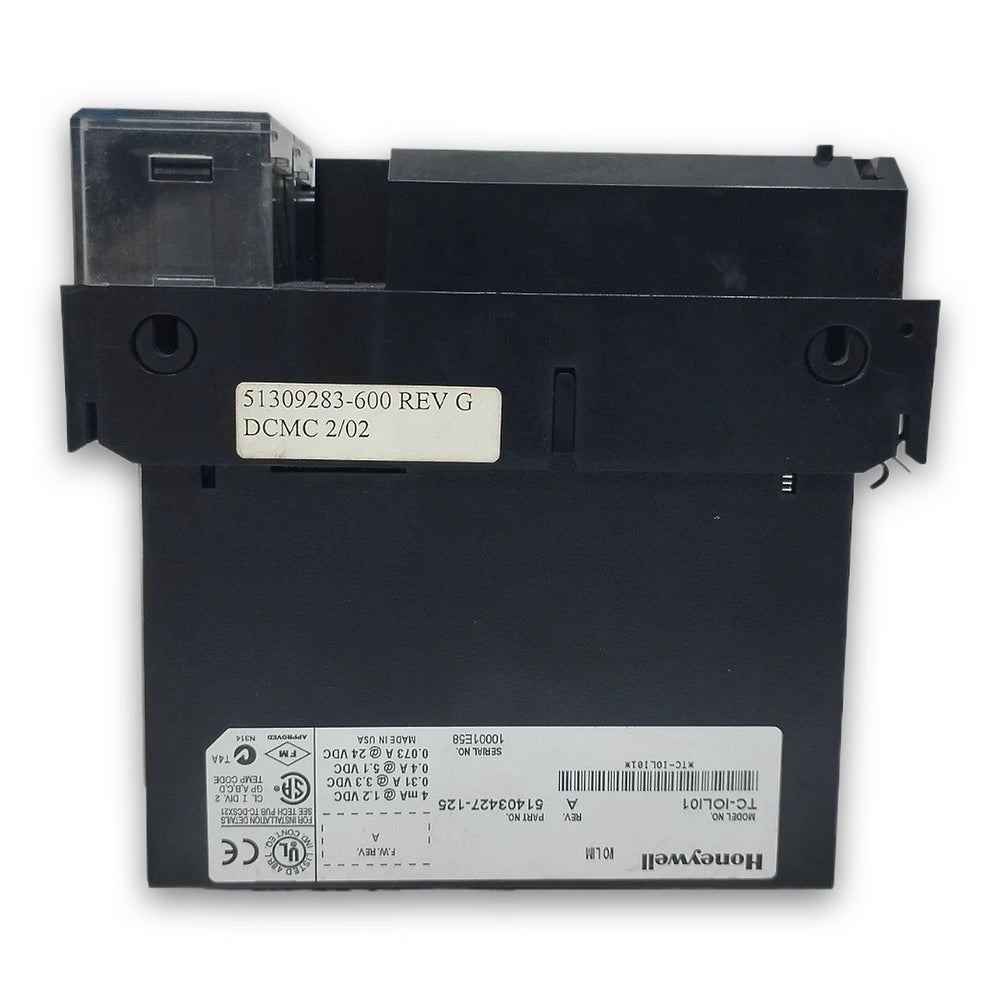

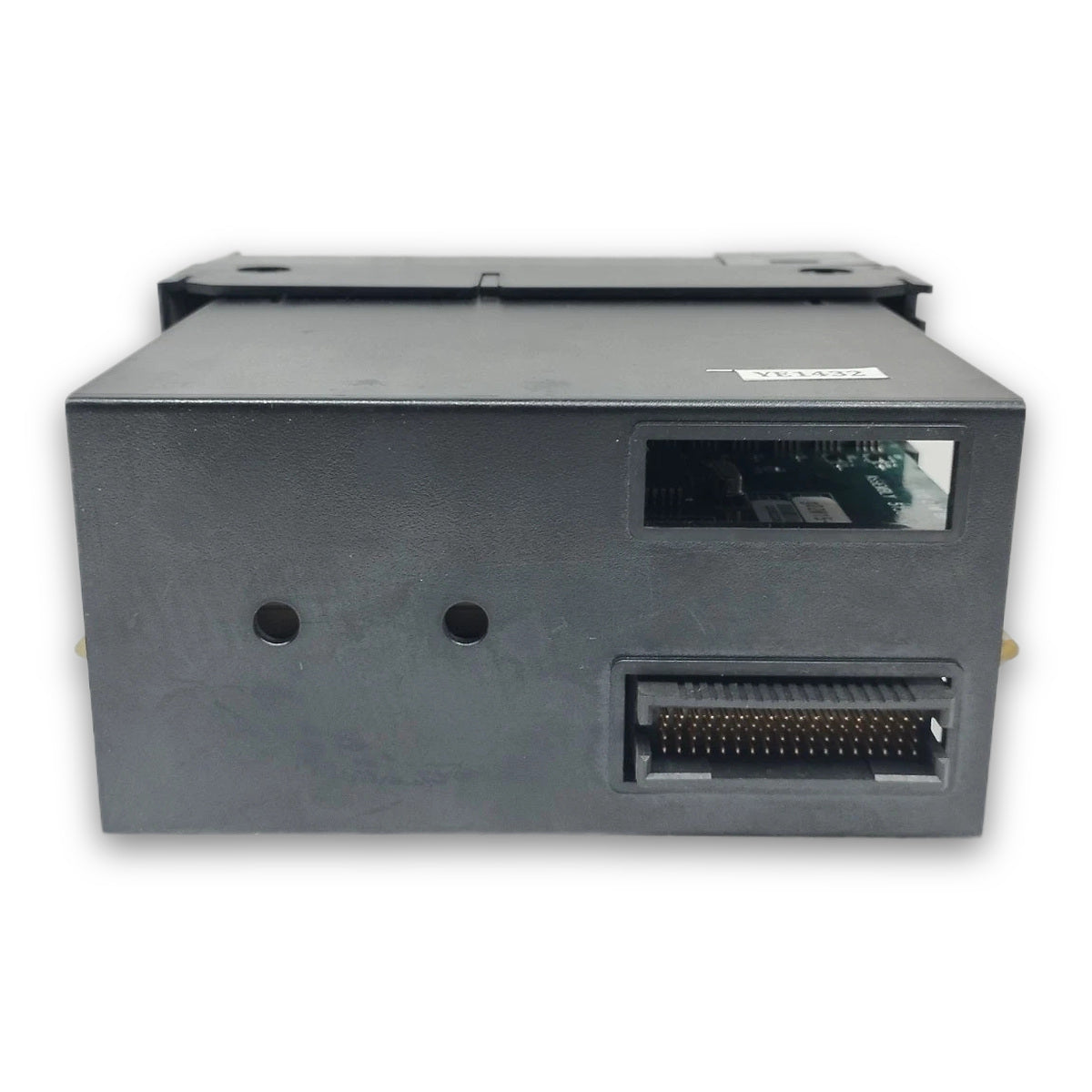

Honeywell TC-IOLI01 51403427-125 Moduł interfejsu łącza I/O PlantScape Experion C200

Opis

Moduł Honeywell TC-IOLI01 (numer części 51403427-125) to moduł interfejsu I/O Link (I/O LIM), przeznaczony do integracji z architekturą sterowania procesem Honeywell PlantScape i Experion PKS C200. Pełni funkcję dedykowanego modułu interfejsu łącza komunikacyjnego, zapewniając deterministyczny transfer danych między płytą montażową kasety procesora sterowania C200 a rozproszonymi kasetami I/O lub sieciami zakończeń obiektowych I/O za pośrednictwem dedykowanej magistrali I/O Link.

Jako podstawowa jednostka komunikacyjna w infrastrukturze sterownika C200 moduł TC-IOLI01 zarządza skanowaniem I/O w czasie rzeczywistym, buforowaniem sygnałów i szybką wymianą danych, zapewniając stałą pracę pętli sterowania z małymi opóźnieniami. Moduł kieruje wieloszynowe zasilanie DC bezpośrednio z płyty montażowej, zasilając wewnętrzne układy komunikacyjne i obwody nadajników-odbiorników linii.

Zaprojektowany do pracy w trudnych przemysłowych środowiskach procesowych sprzęt ma zintegrowane zabezpieczenia, certyfikaty wielu jednostek certyfikujących dla niebezpiecznych lokalizacji o podziale na klasy oraz zgodność ze standardowymi sposobami montażu w kasecie. Moduł umożliwia bezproblemową rozbudowę systemu, pozwalając inżynierom procesu integrować lokalne i zdalne podsystemy I/O w jednej, ujednoliconej sieci sterowania.

Funkcje

• Dedykowany interfejs magistrali I/O: Umożliwia szybką komunikację między procesorem sterowania Experion C200 a podłączonymi kasetami I/O za pośrednictwem sieci Honeywell I/O Link.
• Deterministyczne kierowanie sygnałów: Zapewnia skanowanie I/O w czasie rzeczywistym oraz transmisję danych o niskim jitterze dla krytycznych pętli procesowych.
• Zasilanie wieloszynowej płyty montażowej: Wykorzystuje wewnętrzne szyny zasilania płyty montażowej (1.2 VDC, 3.3 VDC, 5.1 VDC i 24 VDC) do zasilania wewnętrznego przetwarzania oraz interfejsów komunikacyjnych.
• Zgodność z wymaganiami środowiska przemysłowego: Certyfikowany do stosowania w niebezpiecznych lokalizacjach klasy I, dział 2 (grupy A, B, C, D, kod temperaturowy T4A).
• Konstrukcja zintegrowana z kasetą: Standardowy format montażowy gniazda, zaprojektowany do instalacji w szafach kaset sterowniczych C200.

Zastosowania

• Systemy PlantScape i Experion PKS C200: Łączy sterowniki C200 z rozproszonymi kasetami I/O i zespołami zakończeń obiektowych.
• Rozproszone sterowanie procesem: Tworzy szybkie połączenia komunikacyjne I/O między szafami sterowania procesem w zakładach chemicznych, rafineriach i zakładach produkcyjnych.
• Migracja starszej sieci sterowania: Pełni funkcję kluczowego mostu komunikacyjnego umożliwiającego rozbudowę lub utrzymanie istniejących szaf sterowniczych Honeywell C200.

Specyfikacje techniczne

Ogólne

Parametry elektryczne

Wytyczne dotyczące instalacji

1. Weryfikacja przed instalacją: Potwierdź, że numer katalogowy modułu (51403427-125) odpowiada dokumentacji systemu. Przed włożeniem sprawdź, czy złącza krawędziowe płyty tylnej nie są uszkodzone ani zabrudzone.
2. Odłączenie zasilania: Przed włożeniem lub wyjęciem modułu upewnij się, że zasilacz docelowej kasety C200 jest całkowicie odłączony od napięcia, aby zapobiec stanom nieustalonym lub zakłóceniom magistrali płyty tylnej.
3. Montaż w kasecie: Wyrównaj krawędzie karty modułu z prowadnicami gniazda kasety. Wsuń moduł zdecydowanie do gniazda, aż złącze płyty tylnej zostanie całkowicie osadzone, a następnie dokręć śruby mocujące kasety.
4. Okablowanie I/O Link: Podłącz zatwierdzone kable koncentryczne lub podwójnie koncentryczne Honeywell I/O Link do portów modułu. Upewnij się, że kable są odciążone mechanicznie oraz że na obu końcach segmentu zainstalowano właściwe rezystory terminujące linii.
5. Uziemienie i ekranowanie: Utrzymuj prawidłowe połączenia uziemienia szafy. Upewnij się, że ekrany kabli koncentrycznych są podłączone zgodnie z wytycznymi publikacji technicznej Honeywell TC-DCSX21, aby ograniczyć zakłócenia EMI/RFI.

Uruchomienie i wymiana

Zalecenia dotyczące uruchomienia

1. Kontrola napięcia zasilania: Przed zainicjowaniem pętli komunikacyjnych sprawdź, czy napięcia na płycie tylnej kasety (+1.2 VDC, +3.3 VDC, +5.1 VDC, +24 VDC) mieszczą się w granicach nominalnych.
2. Diagnostyka łącza: Monitoruj dzienniki stanu systemu sterownika, aby potwierdzić, że moduł I/O LIM został rozpoznany w sieci I/O Link bez zgłaszania błędów ramek ani znaczników ponownych prób magistrali.

Uwagi dotyczące wymiany

1. Kopia zapasowa parametrów: Przed wymianą aktywnego modułu interfejsu utwórz kopię zapasową danych konfiguracyjnych systemu w programie Experion Builder.
2. Zgodność oprogramowania sprzętowego: Upewnij się, że wersja sprzętowa i wersja oprogramowania sprzętowego modułu zamiennego odpowiadają konfiguracji systemu docelowego (wersja oprogramowania sprzętowego A), aby zachować przewidywalne taktowanie wejść/wyjść i działanie sieci.

Zgodność i certyfikaty

• Certyfikat UL: Przemysłowe urządzenia sterujące 48RL (certyfikat UL)
• Certyfikat CSA: Certyfikat do stosowania w miejscach niebezpiecznych
• Certyfikat FM: Certyfikat Factory Mutual
• Oznaczenie CE: Zgodność europejska
• RCM / C-Tick: N314
• Klasyfikacja miejsc niebezpiecznych: Klasa I, Dział 2, Grupy A, B, C, D; kod temperaturowy T4A
• Dokumentacja referencyjna: Publikacja techniczna TC-DCSX21
