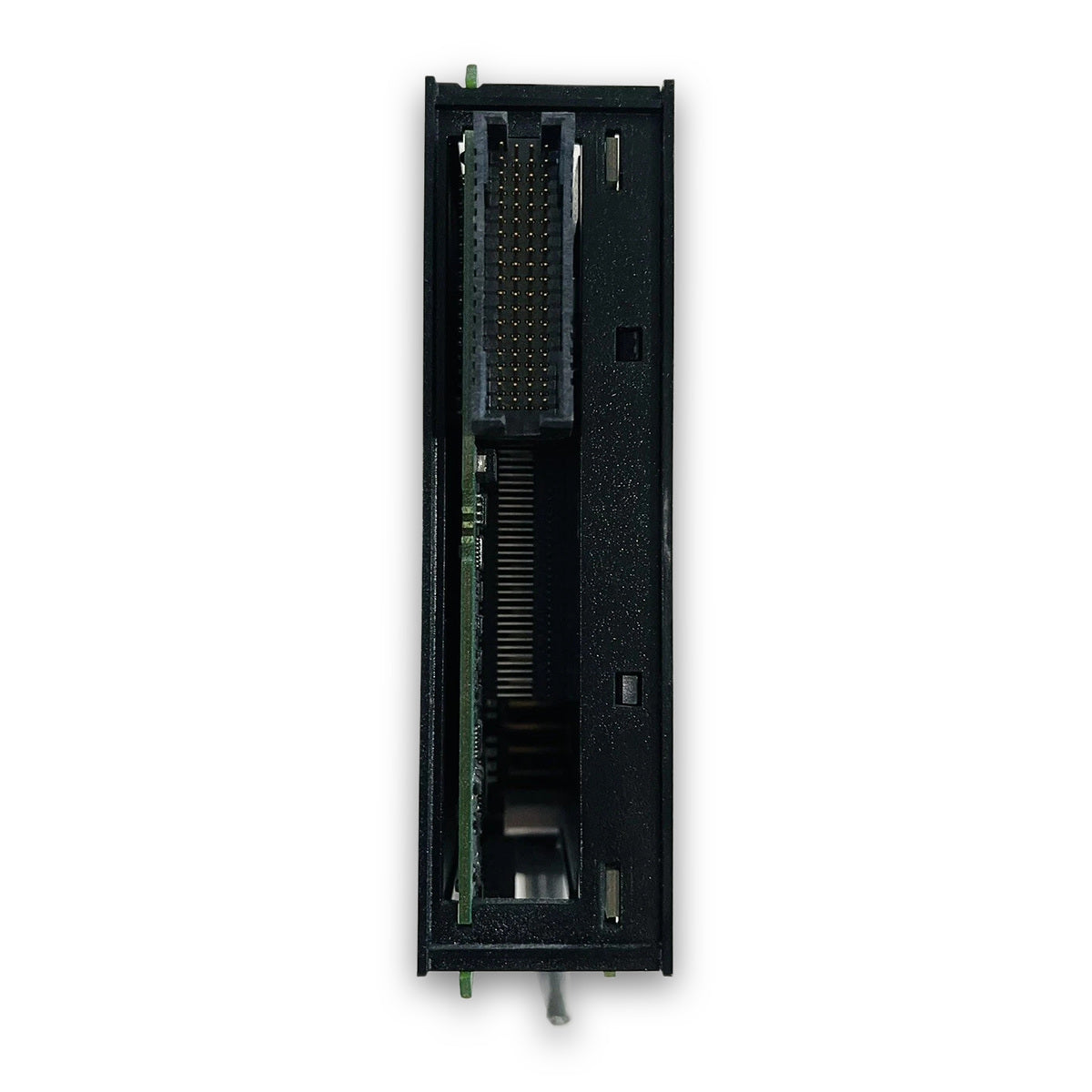

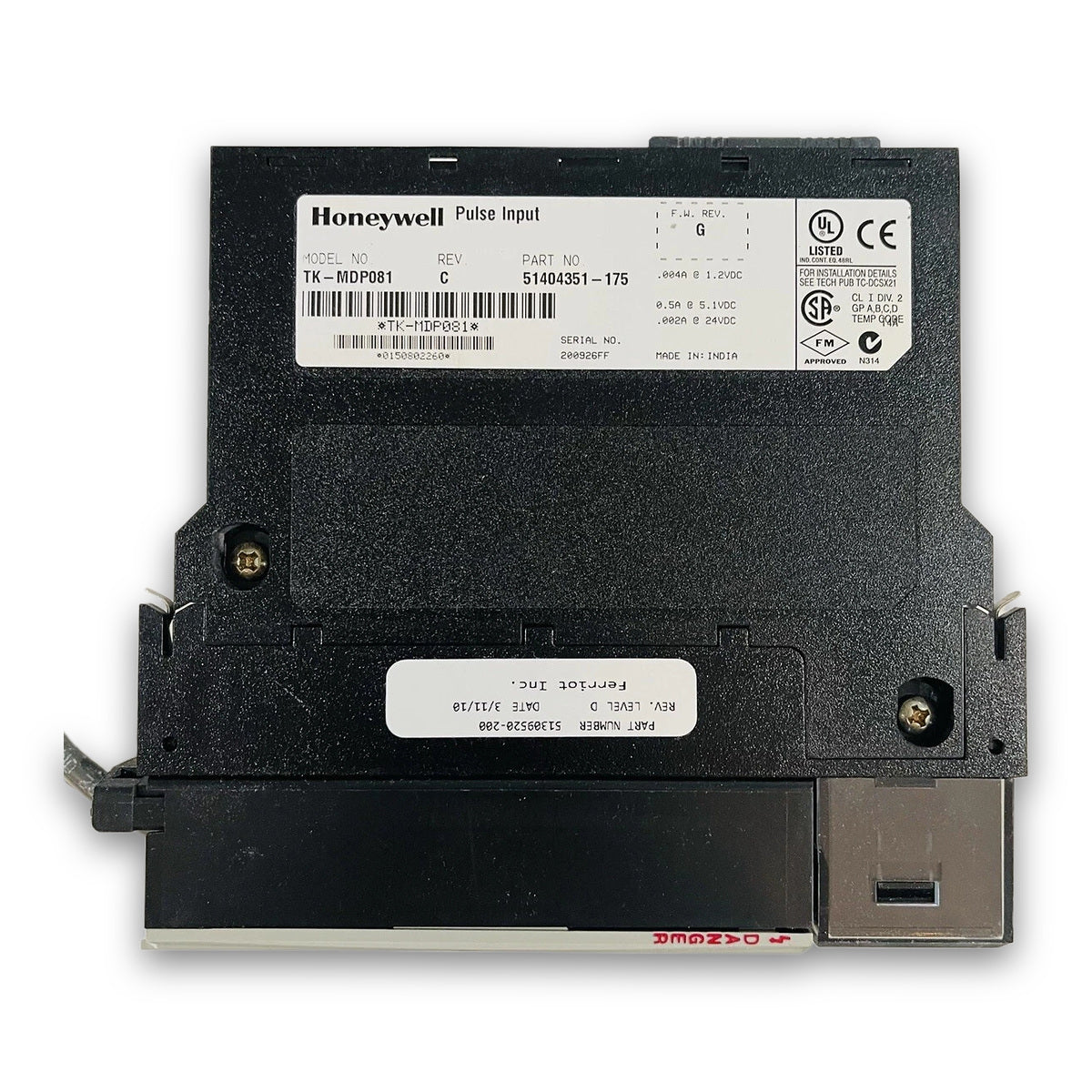

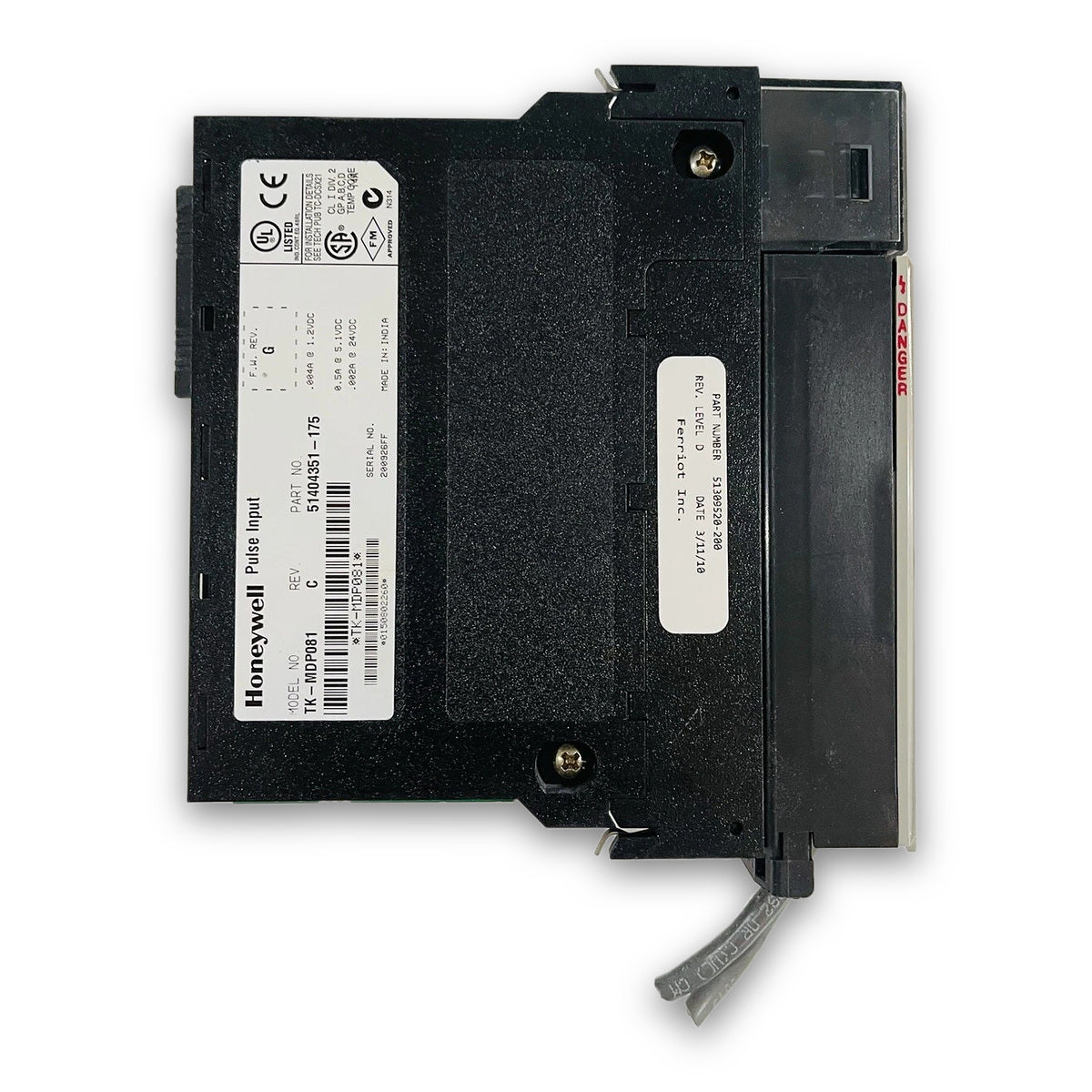

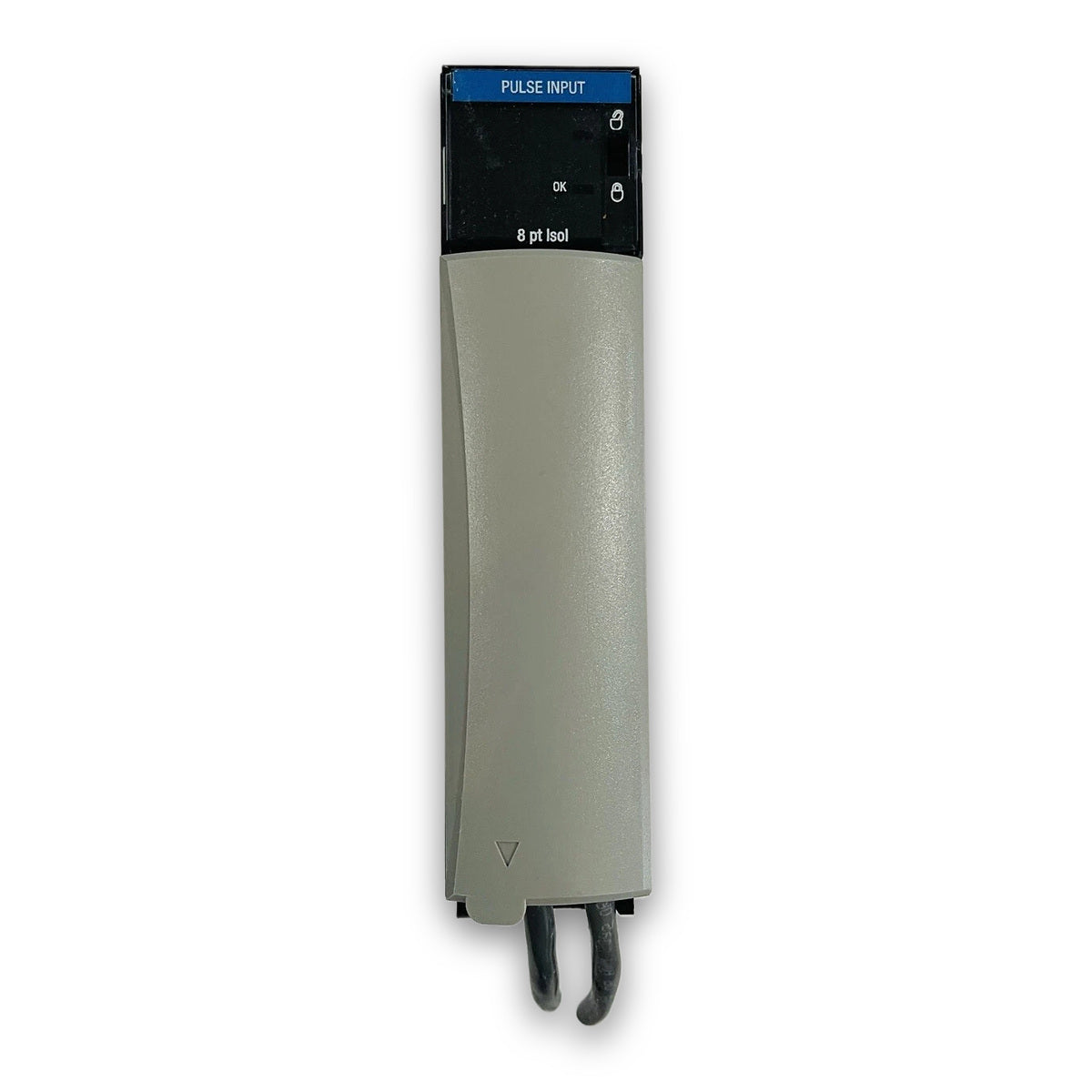

Honeywell TK-MDP081 51404351-175 moduł wejść szybkich impulsów Experion LX

Opis

Honeywell TK-MDP081 (numer części 51404351-175) to specjalistyczny, jednogniazdowy moduł szybkiego wejścia impulsowego (PI) z powłoką konforemną, opracowany dla platformy wejść/wyjść chassis Honeywell Experion Series-A (CIOM-A). Zaprojektowany do dokładnego zliczania impulsów i przetwarzania częstotliwości, moduł wyposażono w 8 szybkich kanałów wejściowych liczników oraz 2 dedykowane wyjścia wł./wył. Pełni funkcję specjalistycznego interfejsu procesowego dla przepływomierzy turbinowych, przepływomierzy, tachometrów i innych urządzeń polowych generujących impulsy w systemach sterowania Honeywell C200 i C200E.

Zaprojektowany do bezproblemowej pracy w sieciach sterowania Experion moduł TK-MDP081 komunikuje się przez magistralę tylną chassis i integruje się z topologią systemu za pośrednictwem modułów interfejsu ControlNet. Wbudowane funkcje zliczania lokalnie przetwarzają impulsy o wysokiej częstotliwości, odciążając procesor CPU oraz zapewniając precyzyjne sumowanie, pomiar natężenia i reakcję sterowania w czasie rzeczywistym.

Jako część rodziny chassis Experion Series-A moduł jest montowany bezpośrednio w dowolnym dostępnym gnieździe chassis Series-A z 4, 7, 10, 13 lub 17 gniazdami. Wbudowana powłoka konforemna zapewnia długotrwałą niezawodność działania w trudnych środowiskach przemysłowych zawierających unoszące się w powietrzu substancje korozyjne.

Cechy

• Konstrukcja o dużej gęstości kanałów: Wyposażony w 8 szybkich wejść liczników oraz 2 dyskretne wyjścia wł./wył. w obudowie jednogniazdowej.
• Ochrona dzięki powłoce konforemnej: Standardowo wyposażony w fabryczną powłokę konforemną (prefiks TK), odporną na trudne warunki środowiskowe klasy G3 według ISA.
• Integracja systemu: Działa w ramach rodziny chassis Experion CIOM-A i łączy się bezpośrednio z procesorami sterowania C200 i C200E za pośrednictwem sieci ControlNet.
• Elastyczne opcje zakończeń przewodów: Wykorzystuje standardową, wyjmowaną listwę zaciskową 36-pinową (TC-TBCH) lub fabrycznie okablowane zespoły kabli zdalnego panelu zaciskowego (RTP), zapewniając sprawne okablowanie szafy.
• Konserwacja bez wyłączania zasilania: Obsługuje wyjmowanie i wkładanie pod napięciem (RIUP) w zwykłych lokalizacjach (niezagrożonych), minimalizując przestoje podczas serwisowania.

Zastosowania

• Sumowanie przepływu i monitorowanie natężenia: Bezpośrednie połączenie z przepływomierzami cieczy i gazów oraz przepływomierzami turbinowymi z wyjściem impulsowym.
• Śledzenie prędkości obrotowej i prędkości liniowej: Przetwarzanie sygnałów zwrotnych z tachometrów i enkoderów w maszynach wirujących, pompach i silnikach.
• Sterowanie porcjowaniem i dozowaniem: Szybkie zliczanie zdarzeń połączone z wbudowanymi wyjściami dyskretnymi do bezpośredniego sterowania zaworami lub siłownikami.
• Przetwarzanie sygnałów impulsowych: Zliczanie i analiza częstotliwości szybkich sygnałów polowych w przemysłowych systemach sterowania procesami.

Specyfikacja techniczna

Ogólne

1756-IJ4

36-stykowa (TC-TBCH)

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Kontrola przed instalacją: Przed instalacją sprawdź numer katalogowy modułu (TK-MDP081 / 51404351-175) oraz płytkę i styki pod kątem uszkodzeń fizycznych.
2. Kontrola zasilania i płyty montażowej: Upewnij się, że wydajność zasilacza Series-A (wyjścia 24 VDC, 5 VDC, 3,3 VDC i 1,2 VDC) została obliczona tak, aby obsłużyć wszystkie zainstalowane moduły bez przekroczenia całkowitego limitu mocy wyjściowej 70 W / 75 W.
3. Wkładanie do gniazda obudowy: Wyrównaj moduł o szerokości jednego gniazda z szynami prowadzącymi docelowego gniazda w obudowie CIOM-A i mocno dociśnij, aż moduł zostanie prawidłowo zatrzaśnięty w złączu płyty montażowej.
4. Podłączanie przewodów: Podłącz polowe sygnały impulsowe do 36-stykowej listwy zaciskowej TC-TBCH lub fabrycznie okablowanego zespołu kabla Allen-Bradley 1492 RTP.
5. Ekranowanie i uziemienie: Prowadź kable sygnałowe wejść impulsowych oddzielnie od przewodów wysokiego napięcia AC, aby zapobiec zakłóceniom elektrycznym w liniach szybkiego zliczania. Upewnij się, że przewody ekranów są prawidłowo uziemione w wyznaczonych punktach przyłączeniowych panelu.
6. Wymiana podczas pracy (RIUP): Wyjmowanie i wkładanie pod napięciem jest dozwolone w lokalizacjach niezagrożonych. Przed rozpoczęciem prac upewnij się, że uzyskano pozwolenia na prace gorące, jeśli urządzenie działa w obszarach zagrożonych klasy I, działu 2.

Zgodność i certyfikaty
