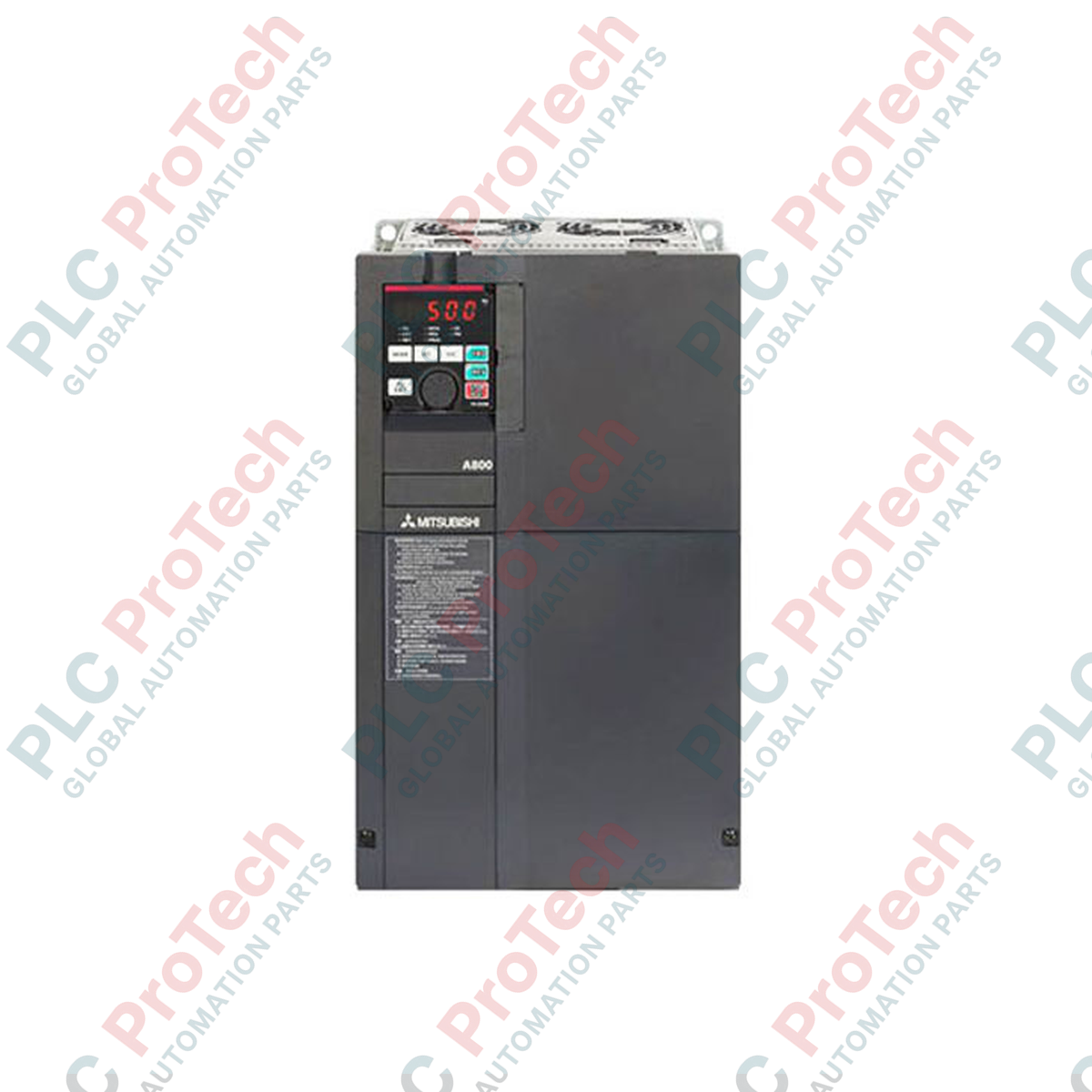

Manufacturer: Mitsubishi Electric
Product No.: FR-A840-30K-1
Country of origin:Stany Zjednoczone
Product Type: Przemienniki częstotliwości
Payment: T/T, Western Union
Weight: 24000g
Dimensions: 325 mm x 550 mm x 195 mm
Shipping port: Xiamen
Warranty: 12 months
Sterując zastosowaniami z silnikami trójfazowymi o dużej mocy, przemiennik częstotliwości Mitsubishi Electric FR-A840-30K-1 zapewnia precyzyjną regulację prędkości i momentu obrotowego w przemysłowych układach napędowych. Oparty na wysokowydajnej architekturze FR-A800, ten falownik jest przeznaczony do napędzania zarówno standardowych silników indukcyjnych, jak i synchronicznych silników z magnesami trwałymi. Konfiguracja obejmuje zacisk wyjścia impulsowego FM do zapewniania dokładnego sprzężenia zwrotnego w pętlach fizycznych, zintegrowaną szeregową komunikację RS-485/422/232 oraz standardowe klasy zgodności na potrzeby wdrożeń w ciężkim przemyśle na całym świecie.
| Producent | Mitsubishi Electric |
| Numer modelu | FR-A840-30K-1 |
| Seria | FR-A800 |
| Obsługiwana moc silnika | 30 kW |
| Klasa napięcia wejściowego | Trójfazowa klasa 400 V |
| Znamionowe napięcie zasilania wejściowego | Trójfazowe napięcie przemienne 380–500 V, 50 Hz / 60 Hz |
| Znamionowy prąd wyjściowy | 57 A |
| Moc wyjściowa | 43 kVA |
| Komunikacja zewnętrzna | RS-232, RS-422, RS-485 |
| Układ zacisków sterujących | Zacisk FM (wyjście impulsowe) |
| Normy bezpieczeństwa i zgodności | CE, UL, cUL, RoHS (klasa 6) |
| Wymiary (W x H x D) | 325 mm x 550 mm x 195 mm |
| Masa wysyłkowa | 24 kg |
Modele alternatywne i zgodność: FR-A840-30K-1 bezpośrednio zastępuje starsze modele FR-A740-30K, ale ma zmienioną orientację zacisków. Przy przechodzeniu z serii A740 należy sprawdzić położenie zacisków sterowania na podstawie zaktualizowanych układów. Należy pamiętać, że przyrostek „-1” oznacza konfigurację zacisku FM (monitorowanie ciągu impulsów), a nie zacisk AM (monitorowanie napięcia analogowego), stosowany w innych wariantach regionalnych.
Typowe problemy aplikacyjne i uwagi inżynieryjne: Praca przy nominalnym prądzie wyjściowym 57 A w środowisku o wysokiej temperaturze może przyspieszyć zużycie podzespołów wewnętrznych. Jeśli falownik jest umieszczony w szczelnej szafie sterowniczej IP54, zewnętrzne wymienniki ciepła muszą mieć odpowiednią wydajność, aby odprowadzać obciążenia cieplne generowane przez napęd podczas pracy z pełną mocą. Jeśli silnik pracuje ciągle przy niskich prędkościach i wysokim momencie obrotowym, należy zastosować zewnętrzne chłodzenie wymuszone silnika, aby zapobiec usterkom termicznym.
Wskazówki dotyczące uruchamiania i okablowania: Upewnij się, że parametry takie jak Pr. 291 (wybór wyjścia ciągu impulsów) są prawidłowo przypisane, aby kierować dane telemetryczne dotyczące prędkości, prądu lub napięcia silnika do zewnętrznego sterownika. Zapobieganie pętlom masy ma kluczowe znaczenie podczas podłączania zacisku FM do liczników wysokiej częstotliwości: użyj podwójnie ekranowanych kabli ze skręconą parą przewodów, uziemiając ekran wyłącznie na ramie falownika.
OSTRZEŻENIE KRYTYCZNE: ZAGROŻENIE WYSOKIM NAPIĘCIEM
Odłącz napięcie od wszystkich głównych źródeł zasilania przed otwarciem pokrywy. Odczekaj co najmniej 10 minut, aby wewnętrzne kondensatory magistrali prądu stałego całkowicie się rozładowały. Przed rozpoczęciem fizycznego okablowania lub prac serwisowych sprawdź certyfikowanym multimetrem, czy napięcie stałe między zaciskami P/+ i N/- wynosi poniżej 20 VDC.
Zamontuj falownik pionowo na sztywnej, płaskiej i odpornej na wysoką temperaturę płycie. Zapewnij co najmniej 100 mm pionowego odstępu nad i pod kanałami chłodzącymi, aby utrzymać nieograniczony przepływ powietrza.
Podłącz trójfazową linię zasilania prądem przemiennym do zacisków R/L1, S/L2 i T/L3. Nigdy nie podłączaj zasilania sieciowego do zacisków wyjściowych.
Poprowadź ekranowane przewody silnikowe do zacisków wyjściowych U, V i W. Solidnie połącz ekran z zaciskiem uziemienia ramy napędu.
Podłącz sygnały sterujące do listwy zaciskowej sterowania, prowadząc kable cyfrowe oddzielnie od kabli zasilających i silnikowych, aby zapobiec zakłóceniom elektromagnetycznym.
