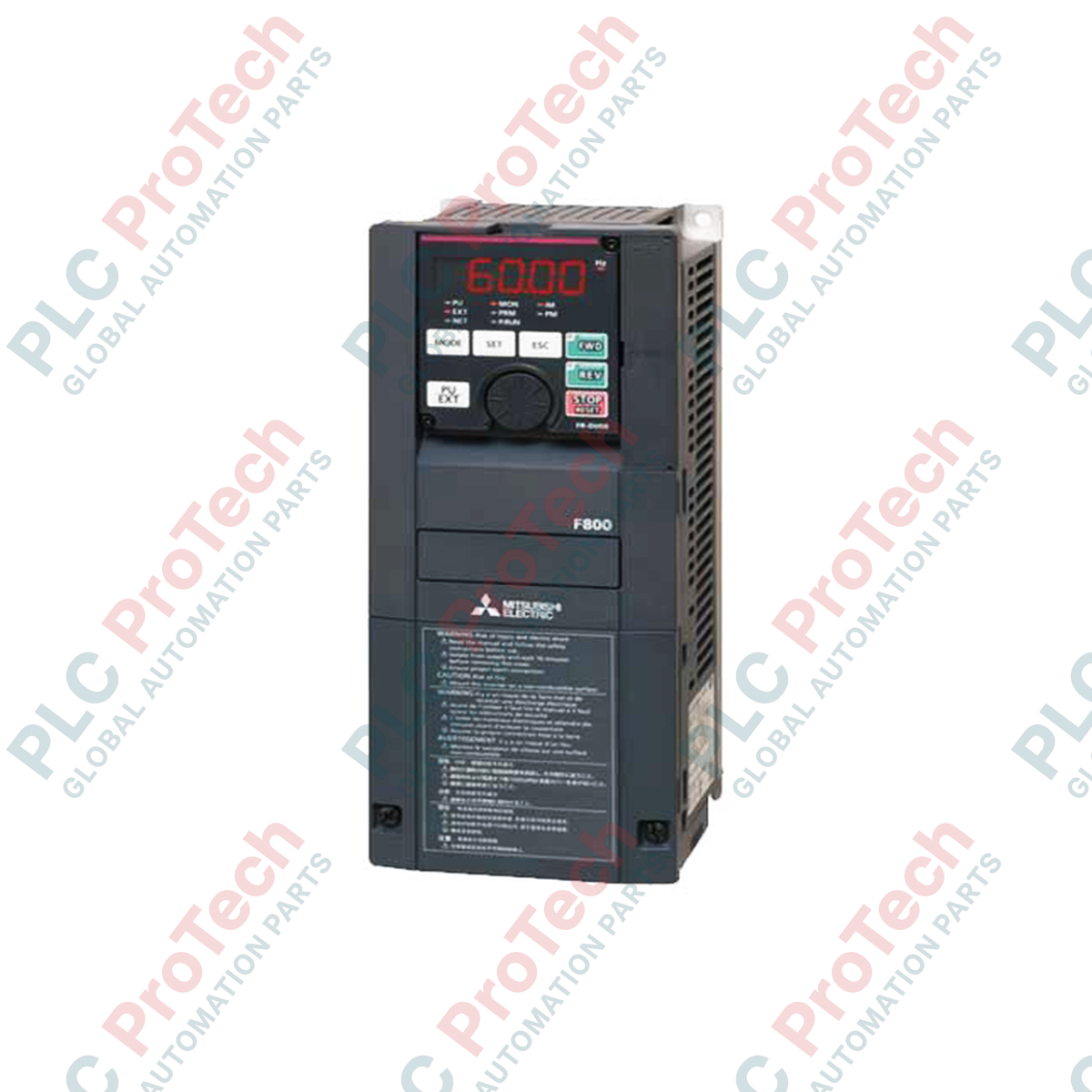

Zwiększając wydajność silników przemysłowych i niezawodność systemów, Mitsubishi Electric FR-F840-00930-2-60 to przemysłowy przemiennik częstotliwości zaprojektowany specjalnie do zastosowań z pompami, wentylatorami i sprężarkami. Urządzenie należy do wysokowydajnej serii FR-F800, zapewniającej doskonałą kontrolę prędkości i momentu obrotowego przy jednoczesnym ograniczeniu zużycia energii. Zasilany napięciem trójfazowym w zakresie od 380 do 500 VAC, zapewnia moc znamionową 45 kW i znamionowy prąd wyjściowy 93 A. Solidna konstrukcja i zintegrowane funkcje ochronne sprawiają, że nadaje się do bezproblemowej integracji z nowoczesnymi scentralizowanymi panelami sterowania oraz w wymagających warunkach mechanicznych.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Mitsubishi Electric |
| Numer modelu | FR-F840-00930-2-60 |
| Nazwa serii | FR-F800 |
| Moc znamionowa | 45 kW |
| Prąd znamionowy | 93 A |
| Napięcie zasilania | 380–500 VAC (3-fazowe) |
| Zakres częstotliwości wyjściowej | 0,2 do 590 Hz |
| Metoda chłodzenia | Chłodzenie wymuszonym obiegiem powietrza |
| Stopień ochrony | IP20 / typ otwarty |
| Wymiary netto (szer. x wys. x gł.) | 250 mm x 550 mm x 435 mm |
| Masa jednostkowa netto | 41,0 kg |
| Masa wysyłkowa (brutto) | 50,0 kg |
Przemiennik ten jest bezpośrednim funkcjonalnym zamiennikiem jednostek starszej serii FR-F740-00930. Przy wymianie przemiennika starszej generacji zaciski sterujące są fizycznie podobne, jednak konfigurację parametrów należy przekonwertować za pomocą narzędzia FR Configurator2. Zwróć szczególną uwagę na Pr. 570 (wybór wielu charakterystyk znamionowych), ponieważ profile mapowania zostały zaktualizowane w celu optymalizacji rozkładu prądu w stosie przełączników półprzewodnikowych.
W zamkniętych konstrukcjach panelowych przemiennik generuje znaczne ilości ciepła podczas pracy z pełnym obciążeniem. Nad radiatorem chłodzącym i pod nim należy zapewnić co najmniej 100 mm wolnej przestrzeni. Nie instaluj urządzenia w środowisku, w którym temperatura otoczenia przekracza 40°C, chyba że zastosowano obliczenia dotyczące redukcji parametrów termicznych; w przeciwnym razie podczas długotrwałych cykli pracy z dużym obciążeniem urządzenie wyzwoli wewnętrzny błąd zabezpieczenia przed przeciążeniem „E.THT”.
W instalacjach, w których długość przewodów do silnika przekracza 30 metrów, pojemnościowe prądy upływu o wysokiej częstotliwości mogą powodować niepożądane zadziałanie zabezpieczenia nadprądowego (E.OC1) podczas rozruchu. Zdecydowanie zaleca się zainstalowanie dławika wyjściowego AC (FR-HAL lub FR-HEL) bezpośrednio na wyjściu przemiennika. Ekran przewodu silnikowego należy połączyć z uziemieniem za pomocą niskoimpedancyjnej miedzianej taśmy uziemiającej, podłączonej bezpośrednio do płyty montażowej panelu, aby ograniczyć sprzęganie elektromagnetyczne z pobliskimi liniami sygnałowymi niskiego napięcia.
OSTRZEŻENIE KRYTYCZNE:
Zagrożenie porażeniem elektrycznym. Upewnij się, że wszystkie doprowadzone linie zasilania AC są całkowicie odłączone od napięcia i zabezpieczone przed ponownym załączeniem. Po odłączeniu zasilania odczekaj co najmniej 10 minut, aby wewnętrzne kondensatory szyny DC całkowicie się rozładowały. Przed wykonaniem jakichkolwiek prac związanych z podłączaniem lub serwisowaniem zawsze użyj skalibrowanego multimetru cyfrowego, aby potwierdzić, że napięcie między zaciskami P/+ i N/- jest niższe niż 20 VDC.
Zamontuj przemiennik pionowo na płaskiej, sztywnej i niepalnej pionowej powierzchni montażowej wewnątrz obudowy elektrycznej, aby zapewnić prawidłowy przepływ powietrza chłodzącego.
Podłącz główne trójfazowe zasilanie do zacisków wejściowych R/L1, S/L2 i T/L3. Podłącz kable zasilające silnik do zacisków wyjściowych U, V i W.
Wykonaj okablowanie sygnałów sterujących dla cyfrowych poleceń pracy (STF/STR) oraz analogowych sygnałów zadawania prędkości (zaciski 2, 4 lub 5), upewniając się, że wszystkie obwody sygnałowe niskiego napięcia wykorzystują ekranowane kable ze skrętką.
Potwierdź, że wszystkie śruby zacisków elektrycznych są dokręcone zgodnie ze specyfikacją OEM, ponownie zamontuj przednie pokrywy dostępu do zacisków i doprowadź zasilanie sieciowe, aby rozpocząć konfigurację uruchomieniową.
