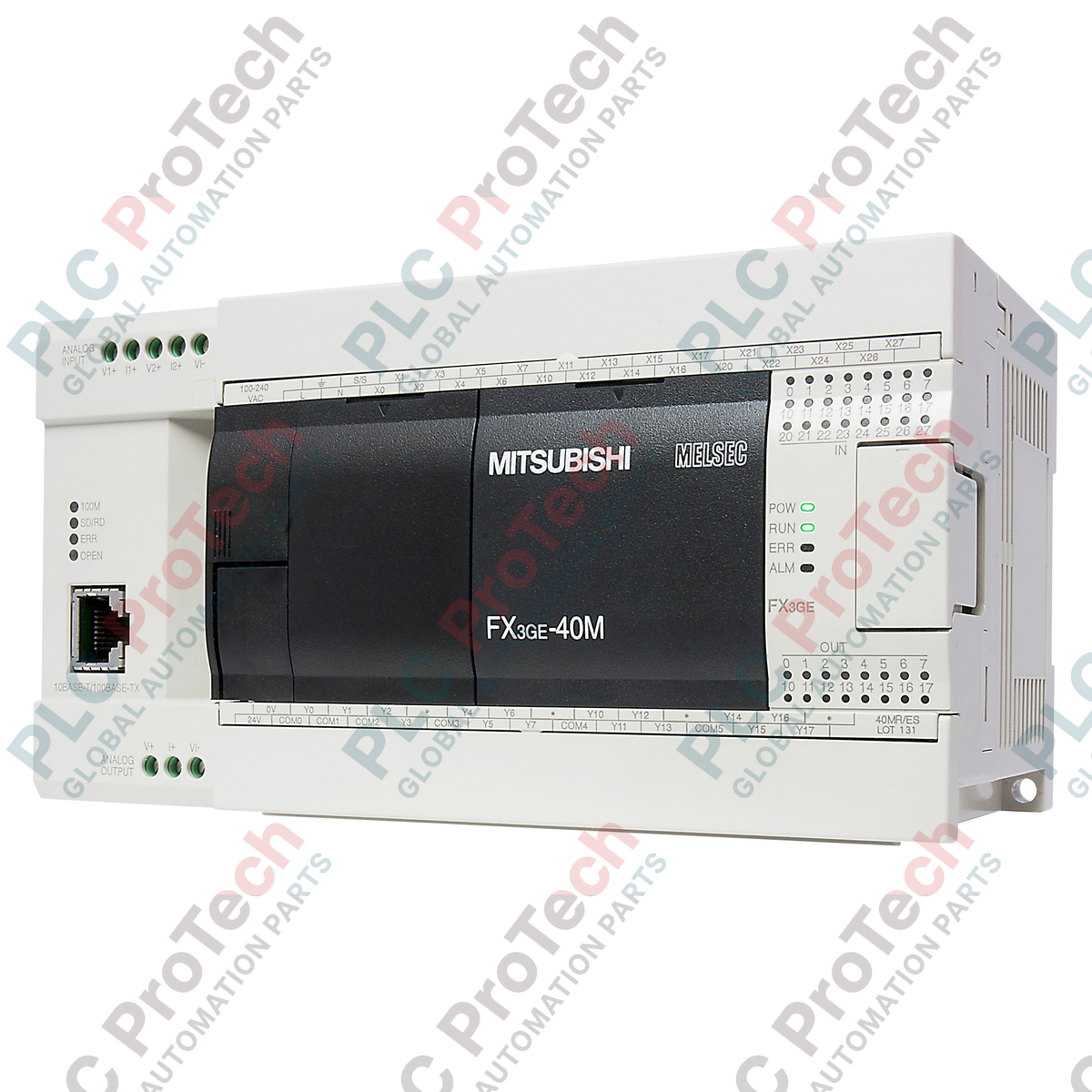

Sterownik programowalny serii MELSEC FX Mitsubishi Electric FX3GE-40MR/DS

SKU FX3GE-40MR/DS

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FX3GE-40MR/DS

  • Country of origin:Stany Zjednoczone

  • Product Type: Moduły procesorów CPU PLC

  • Payment: T/T, Western Union

  • Weight: 800g

  • Dimensions: 175 mm x 86 mm x 90 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Opis

Sterownik programowalny Mitsubishi Electric FX3GE-40MR/DS, przeznaczony do sterowania dyskretnego i synchronizacji procesów, integruje wbudowaną łączność sieciową oraz obsługę sygnałów analogowych w kompaktowej obudowie. Urządzenie rozszerza standardową platformę FX3G o natywną komunikację Ethernet i zintegrowane wejścia oraz wyjścia analogowe, eliminując potrzebę stosowania dedykowanych modułów rozszerzeń w małych i średnich instalacjach automatyki. Zasilany napięciem 24VDC, oferuje 24 wejścia cyfrowe i 16 wyjść przekaźnikowych, zapewniając niezawodne przełączanie oraz bezpośrednie sterowanie obciążeniami w wymagających środowiskach elektrycznych.

Funkcje

  • Wbudowane interfejsy sieciowe: Wbudowany port Ethernet (10BASE-T/100BASE-TX) obsługujący protokoły CC-Link Field Network Basic, Modbus/TCP i połączenia MELSOFT.
  • Zintegrowane wejścia/wyjścia analogowe: Wbudowane 2-kanałowe wejście analogowe i 1-kanałowe wyjście analogowe, konfigurowalne dla pętli napięciowych (od 0 do 10 VDC) lub prądowych (od 4 do 20 mA).
  • Elastyczna konfiguracja wejść: 24 wejścia cyfrowe obsługujące układy połączeń Sink lub Source z regulowanymi filtrami odpowiedzi.
  • Wytrzymałe wyjścia przekaźnikowe: 16 wytrzymałych elektromagnetycznych wyjść przekaźnikowych, z których każde może przełączać prąd do 2 A, umożliwiając bezpośrednie sterowanie elektrozaworami, stycznikami i przekaźnikami pomocniczymi.
  • Architektura z podwójną magistralą: Umożliwia jednoczesne montowanie specjalnych adapterów FX3G/FX3U po lewej stronie oraz standardowych modułów rozszerzeń po prawej stronie.

Zastosowania

  • Systemy pompowe i zarządzanie cieczami: Bezpośrednie pętle sprzężenia zwrotnego PID z wykorzystaniem wbudowanych interfejsów analogowych do regulacji ciśnienia i natężenia przepływu.
  • Systemy transportu materiałów: Koordynacja wielu osi i dyskretne sterowanie sortowaniem z wykorzystaniem zintegrowanych szybkich liczników.
  • Panele sterowania HVAC: Interfejsowanie z przetwornikami temperatury i regulacja siłowników przepustnic za pomocą wbudowanych wyjść analogowych.
  • Dedykowane maszyny pakujące: Kompaktowe sterowanie operacjami zgrzewania, sortowania i etykietowania z rozproszoną komunikacją Modbus/TCP.

Specyfikacja techniczna

Parametr Wartość
Producent Mitsubishi Electric
Numer modelu FX3GE-40MR/DS
Seria sterownika MELSEC FX3GE
Znamionowe napięcie zasilania 24 VDC
Pobór mocy 32 W
Zintegrowane wejścia cyfrowe 24 punkty (24 VDC, Sink/Source)
Zintegrowane wyjścia cyfrowe 16 punktów (przekaźnikowych)
Obciążalność styków przekaźnika 2 A / punkt; 8 A / wspólny (maks. 30 VDC lub 240 VAC)
Zintegrowane wejścia analogowe 2 kanały (0 do 10 VDC, 12-bit / 4 do 20 mA, 11-bit)
Zintegrowane wyjścia analogowe 1 kanał (0 do 10 VDC, 12-bit / 4 do 20 mA, 12-bit)
Porty komunikacyjne 1 x RJ45 (Ethernet), 1 x Mini-USB, 1 x RS-422
Pojemność programu 32 000 kroków (wewnętrzna pamięć EEPROM)
Temperatura pracy od 0 do 55°C
Wymiary (L x W x H) 175 mm x 86 mm x 90 mm
Masa 0,8 kg
Kraj pochodzenia Japonia
Masa wysyłkowa (obliczona) 2,0 kg

Złącza i interfejsy

Oznaczenie zacisków Mapowanie sygnałów / funkcji
24V, 0V Wejścia głównego zasilania systemu 24VDC
S/S Wspólny zacisk wyboru układu sink/source dla wejść cyfrowych
X000 do X027 Zaciski wejść cyfrowych 24VDC (X000 do X005 obsługują liczniki szybkie do 60kHz)
Y000 do Y017 Zaciski wyjść przekaźników elektromagnetycznych ze stykami bezpotencjałowymi
COM0 do COM5 Wspólne zaciski powrotne dla odizolowanych grup wyjść przekaźnikowych
V1+, I1+, V2+, I2+, VI- Zintegrowane zaciski kanałów 1 i 2 wejść analogowych napięcia/prądu
V3+, I3+, VO- Zintegrowane zaciski kanału 1 wyjścia analogowego napięcia/prądu

Wnioski inżynierskie oparte na doświadczeniu

Modele alternatywne i kompatybilność

Podczas migracji ze starszego FX3G-40MR/DS do FX3GE-40MR/DS urządzenie zajmuje identyczną przestrzeń montażową, co umożliwia prostą wymianę typu drop-in. Należy jednak pamiętać, że wbudowane kanały analogowe korzystają ze stałych alokacji rejestrów specjalnych (D8260 do D8269). Jeśli we wcześniejszych konstrukcjach używano zewnętrznych adapterów FX3U-4AD-ADP lub podobnych, kod należy zmienić tak, aby odwoływał się do tych natywnych zmiennych systemowych zamiast do rejestrów zewnętrznej magistrali.

Problemy aplikacyjne i uwagi inżynierskie

W przeciwieństwie do wariantów zasilanych prądem AC, zasilany prądem stałym FX3GE-40MR/DS nie ma pomocniczego zacisku wyjściowego 24VDC do zasilania czujników zewnętrznych. Wszystkie czujniki obiektowe i pętle wejściowe muszą być zasilane zewnętrznym, stabilizowanym zasilaczem 24VDC. Należy ściśle przestrzegać limitu napięcia wspólnego na wejściach analogowych; przekroczenie wartości 15V względem uziemienia systemu uszkodzi wbudowany przetwornik analogowo-cyfrowy.

Wskazówki dotyczące uruchamiania i okablowania

Aby skonfigurować wbudowany port Ethernet, użyj oprogramowania GX Works2 lub GX Works3. Domyślnie port Ethernet działa pod adresem IP 192.168.3.250. Podczas uruchamiania upewnij się, że maska podsieci komputera programistycznego odpowiada domyślnej podsieci sterownika PLC (zwykle 255.255.255.0). Prowadź przewody sygnałów analogowych w ekranowanych skrętkach (STP), oddzielonych od przewodów zasilania AC o co najmniej 100 mm, aby uniknąć wprowadzania zakłóceń elektromagnetycznych o wysokiej częstotliwości do 11-bitowych/12-bitowych przetworników analogowych.

Wytyczne dotyczące instalacji

OSTRZEŻENIE KRYTYCZNE

Przed instalacją lub demontażem przewodów odłącz wszystkie zewnętrzne źródła zasilania doprowadzające energię do listew zaciskowych. Ładunki resztkowe w obwodach przekaźników wyjściowych mogą spowodować niebezpieczne porażenie prądem lub zespawanie styków. Upewnij się, że polaryzacja wejściowego zasilania 24VDC jest prawidłowa; odwrotna polaryzacja spowoduje przepalenie wewnętrznego bezpiecznika niewymiennego przez użytkownika.

1

Zamontuj sterownik PLC na standardowej szynie DIN 35 mm wewnątrz ochronnej, dobrze wentylowanej metalowej obudowy, aby ograniczyć narażenie na pył i wilgoć z otoczenia.

2

Podłącz uziemienie systemu (zacisk oznaczony symbolem uziemienia) do głównej szyny uziemiającej obudowy przewodem o przekroju co najmniej 2 mm².

3

Wykonaj okablowanie obwodów sygnałów cyfrowych i analogowych za pomocą zaciskanych końcówek z tulejkami izolacyjnymi, dokręcając śruby listwy zaciskowej momentem od 0,5 do 0,8 N-m.

4

Podłącz systemowy przewód Ethernet, upewniając się, że promień gięcia kabla nie przekracza specyfikacji producenta, aby zachować przepustowość połączenia.

FAQ

Jaka jest kluczowa różnica między FX3GE-40MR/DS a standardowym FX3G-40MR/DS?

Wariant FX3GE ma wbudowaną komunikację Ethernet 10/100 Mb/s oraz zintegrowane analogowe wejścia/wyjścia (2 wejścia, 1 wyjście) bezpośrednio w głównym bloku CPU, których nie ma w standardowym modelu FX3G.

Czy mogę używać standardowych modułów rozszerzeń FX3U z tym sterownikiem PLC?

Tak, do jednostki CPU FX3GE można podłączyć standardowe prawostronne bloki rozszerzeń FX3G i FX3U oraz lewostronne adaptery specjalne (ADP), aby rozszerzyć możliwości systemu.

Jakiego oprogramowania używa się do programowania FX3GE-40MR/DS?

Ten sterownik PLC programuje się za pomocą pakietów oprogramowania GX Works2 lub GX Works3 firmy Mitsubishi Electric, korzystając ze zintegrowanego interfejsu Mini-USB, RS-422 lub Ethernet.

Czy FX3GE-40MR/DS zapewnia dodatkowe wyjście 24 V DC do zasilania czujników?

Nie. Ponieważ ten model jest zasilany napięciem 24 V DC (sufiks /DS), nie ma zacisku dodatkowego zasilania czujników napięciem 24 V DC. Czujniki zewnętrzne muszą być zasilane z oddzielnego zasilacza.
