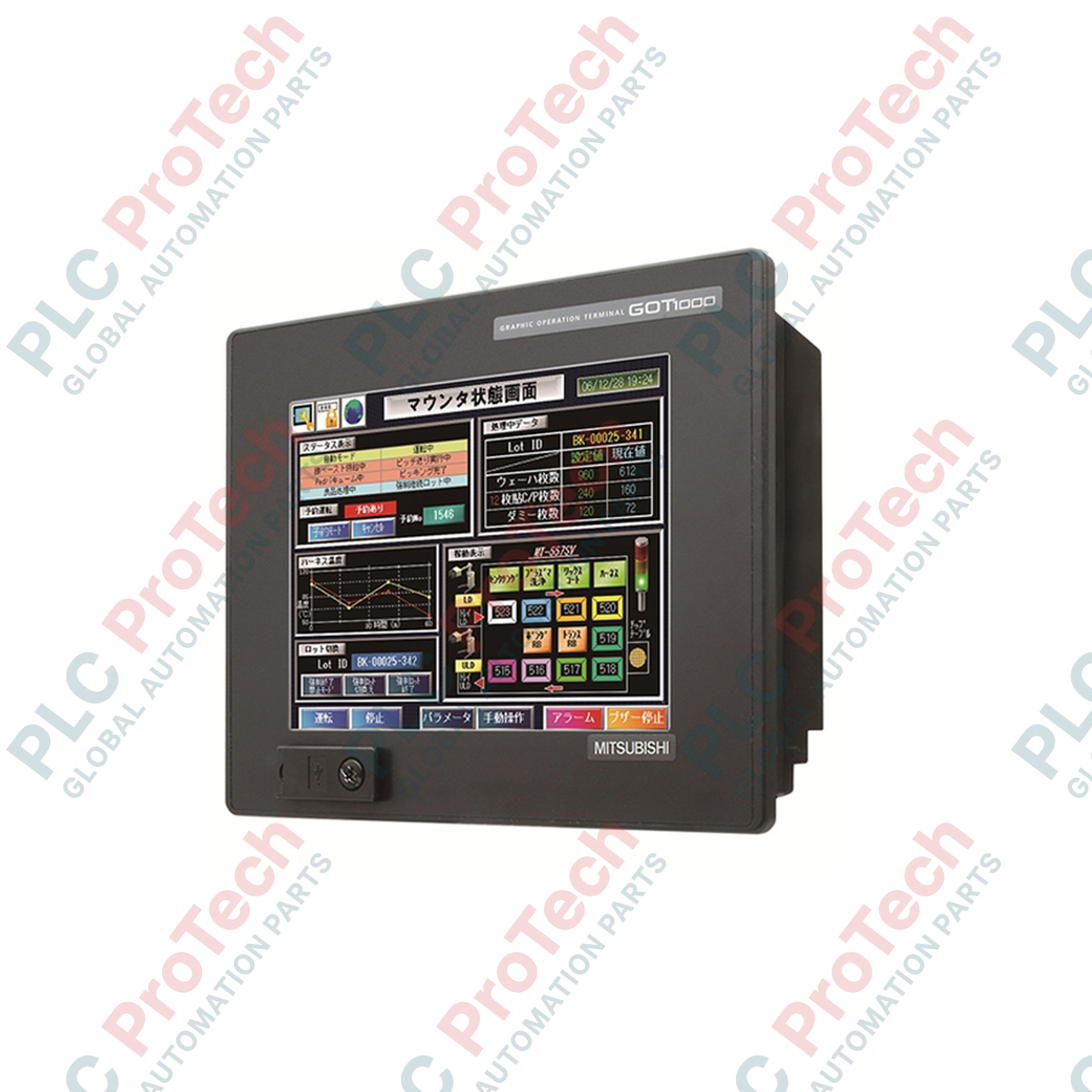

Graficzny terminal operatorski Mitsubishi Electric GT1572-VNBA GOT1000

SKU GT1572-VNBA

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT1572-VNBA
Country of origin:Stany Zjednoczone
Product Type: Graficzne terminale operacyjne
Payment: T/T, Western Union
Weight: 4000g
Shipping port: Xiamen
Warranty: 12 months

Opis

Aby zoptymalizować wizualizację na hali produkcyjnej, Mitsubishi Electric GT1572-VNBA pełni funkcję wytrzymałego interfejsu człowiek–maszyna w ramach wysokowydajnej serii GOT1000. Ten 10,4-calowy graficzny terminal operatorski, zaprojektowany z myślą o wymagających środowiskach sterowania przemysłowego, wyposażono w trwały kolorowy wyświetlacz ciekłokrystaliczny TFT, który umożliwia technikom automatyki śledzenie precyzyjnych parametrów maszyn i danych operacyjnych. Moduł zasilany szerokozakresowym źródłem prądu przemiennego łatwo integruje się ze sterownikami PLC serii MELSEC oraz urządzeniami obiektowymi wielu producentów.

Funkcje

Wyświetlacz o wysokiej rozdzielczości: 10,4-calowy kolorowy ekran ciekłokrystaliczny TFT zapewnia wyraźną grafikę w rozdzielczości VGA 640 x 480.
Wyraźne odwzorowanie kolorów: Obsługuje paletę 16 kolorów, zapewniającą skuteczne wskazywanie stanu instalacji przemysłowej i monitorowanie alarmów.
Regulowana jasność: Zintegrowana 4-stopniowa regulacja jasności wyświetlacza umożliwia dostosowanie do zmiennych warunków oświetleniowych w fabryce.
Globalna kompatybilność zasilania: Obsługuje szeroki zakres napięcia wejściowego AC od 100 do 240 V AC przy częstotliwości 50/60 Hz.
Trwałość przemysłowa: Solidna konstrukcja o wysokiej odporności na zużycie fizyczne i pył środowiskowy.

Zastosowania

Linie montażowe przemysłu motoryzacyjnego i stanowiska sterowania robotami
Zakłady uzdatniania wody i monitorowania środowiska
Maszyny pakujące i zautomatyzowane linie transportu materiałów
Integracja i monitorowanie specjalistycznych obrabiarek

Specyfikacja techniczna

Producent	Mitsubishi Electric
Numer modelu	GT1572-VNBA
Seria produktu	Seria GOT1000 (GT15)
Typ wyświetlacza	Kolorowy wyświetlacz ciekłokrystaliczny TFT
Rozmiar ekranu	10,4 cala
Rozdzielczość	640 x 480 punktów
Wymiary wyświetlacza	211(W) x 158(H) mm
Kolor wyświetlacza	16 kolorów
Napięcie zasilania wejściowego	Od 100 do 240 V AC (+10%, -15%)
Częstotliwość wejściowa	50/60 Hz (+/- 5%)
Pobór mocy	28 W lub mniej
Maksymalna moc pozorna	110 VA (przy maksymalnym obciążeniu)
Prąd rozruchowy	40 A lub mniej (czas trwania 4 ms przy maksymalnym obciążeniu)
Masa wysyłkowa	4,0 kg

Połączenia i interfejsy

Typ portu	Szczegóły dotyczące interfejsu i użytkowania
Port komunikacji szeregowej 1	Wbudowany interfejs RS-232 do komunikacji z komputerem PC lub sterownikiem PLC
Port komunikacji szeregowej 2	Wbudowany wielopunktowy kanał komunikacyjny RS-422/485
Porty USB	Wbudowane porty USB typu A i Mini-B do przesyłania konfiguracji lub przechowywania danych
Gniazdo pamięci	Gniazdo karty CF do rejestrowania danych, tworzenia kopii zapasowych i wdrażania systemu operacyjnego

Wnioski inżynierskie oparte na doświadczeniach praktycznych

Modele alternatywne i zgodność

GT1572-VNBA jest zamiennikiem typu drop-in w rodzinie GT15 serii GOT1000. Podczas wymiany starszych systemów lub modernizacji starszych urządzeń GT11/GT15 sprawdź moduły komunikacyjne zainstalowane w tylnych gniazdach rozszerzeń (np. moduły CC-Link, Ethernet lub magistrali), ponieważ te opcjonalne płyty należy przenieść do nowego urządzenia HMI, aby zachować mapowanie sieci. Użyj oprogramowania GT Designer3 do konwersji starszych plików projektu (pliki .g2 lub .g1) do plików bieżącego obszaru roboczego.

Typowe problemy aplikacyjne i uwagi inżynierskie

Zastosowana w tym konkretnym urządzeniu lampa podświetlenia CCFL ma ograniczoną żywotność. W szafach elektrycznych o wysokiej temperaturze zapewnij pionowy odstęp co najmniej 100 mm od pobliskich elementów wytwarzających ciepło (takich jak napędy o zmiennej częstotliwości lub zasilacze), aby uniknąć przedwczesnego ściemnienia wyświetlacza lub pogorszenia odwzorowania kolorów. Zapewnij odpowiednią wentylację szafy, aby temperatura wewnętrzna interfejsu HMI pozostawała w zakresie znamionowym.

Wskazówki dotyczące uruchamiania i okablowania

Podczas podłączania interfejsów szeregowych do sterowników PLC serii MELSEC przez sieci RS-422/485 zawsze używaj podwójnie ekranowanych przewodów parowanych. Zacisk uziemienia ramy (FG) terminala GT1572-VNBA należy bezpośrednio podłączyć do uziemienia o niskiej impedancji, aby ograniczyć zakłócenia EMI. Nie współdziel tego uziemienia z maszynami napędowymi o dużym poborze prądu.

Wytyczne dotyczące instalacji

OSTRZEŻENIE KRYTYCZNE: ZAGROŻENIE ELEKTRYCZNE

Odłącz i zabezpiecz przed ponownym załączeniem wszystkie zewnętrzne źródła zasilania przed wykonaniem wycięć mechanicznych lub podłączeniem przewodów do tego terminala graficznego. Eksploatacja urządzenia pod napięciem może doprowadzić do awarii sprzętu, porażenia prądem lub obrażeń ciała.

1

Upewnij się, że grubość panelu montażowego wynosi od 2,0 mm do 10,0 mm, aby zapewnić prawidłowe ściśnięcie uszczelki środowiskowej.

2

Włóż terminal do wycięcia w panelu i zamocuj go od tyłu za pomocą dostarczonych elementów montażowych. Dokręcaj śruby równomiernie do określonego momentu dokręcania (0,36–0,48 N-m), aby zapobiec odkształceniu obudowy.

3

Podłącz zewnętrzne źródło zasilania AC (100–240 V AC), używając przewodów o przekroju co najmniej 2,0 mm2. Mocno dokręć śruby listwy zaciskowej, aby zapobiec luźnym połączeniom.

4

Zweryfikuj prawidłowe prowadzenie przewodu uziemiającego, ponownie załącz obwód zasilania i prześlij docelowy projekt konfiguracji wizualnej za pomocą GT Designer3.

FAQ

Jaka jest natywna rozdzielczość ekranu HMI GT1572-VNBA?

GT1572-VNBA ma 10,4-calowy kolorowy wyświetlacz ciekłokrystaliczny TFT o natywnej rozdzielczości 640 x 480 punktów (format VGA).

Jakie parametry zasilania są wymagane przez ten graficzny terminal operatorski?

Terminal działa przy napięciu wejściowym AC od 100 do 240 V AC (+10%, -15%) i częstotliwości 50/60 Hz (+/- 5%).

Czy mogę zastąpić konfigurację ekranu GT1572-VNBA nowszymi modelami?

Tak. Konwersję ekranu można łatwo przeprowadzić w GT Designer3, zmieniając docelowy model HMI we właściwościach projektu przed pobraniem go do terminala nowszej serii GOT.

Czy ten moduł obsługuje dodatkowe opcje komunikacyjne?

Tak, GT1572-VNBA obsługuje różne jednostki rozszerzeń montowane z tyłu, przeznaczone do wyspecjalizowanych sieci, w tym CC-Link, Ethernet i MELSECNET/10.
