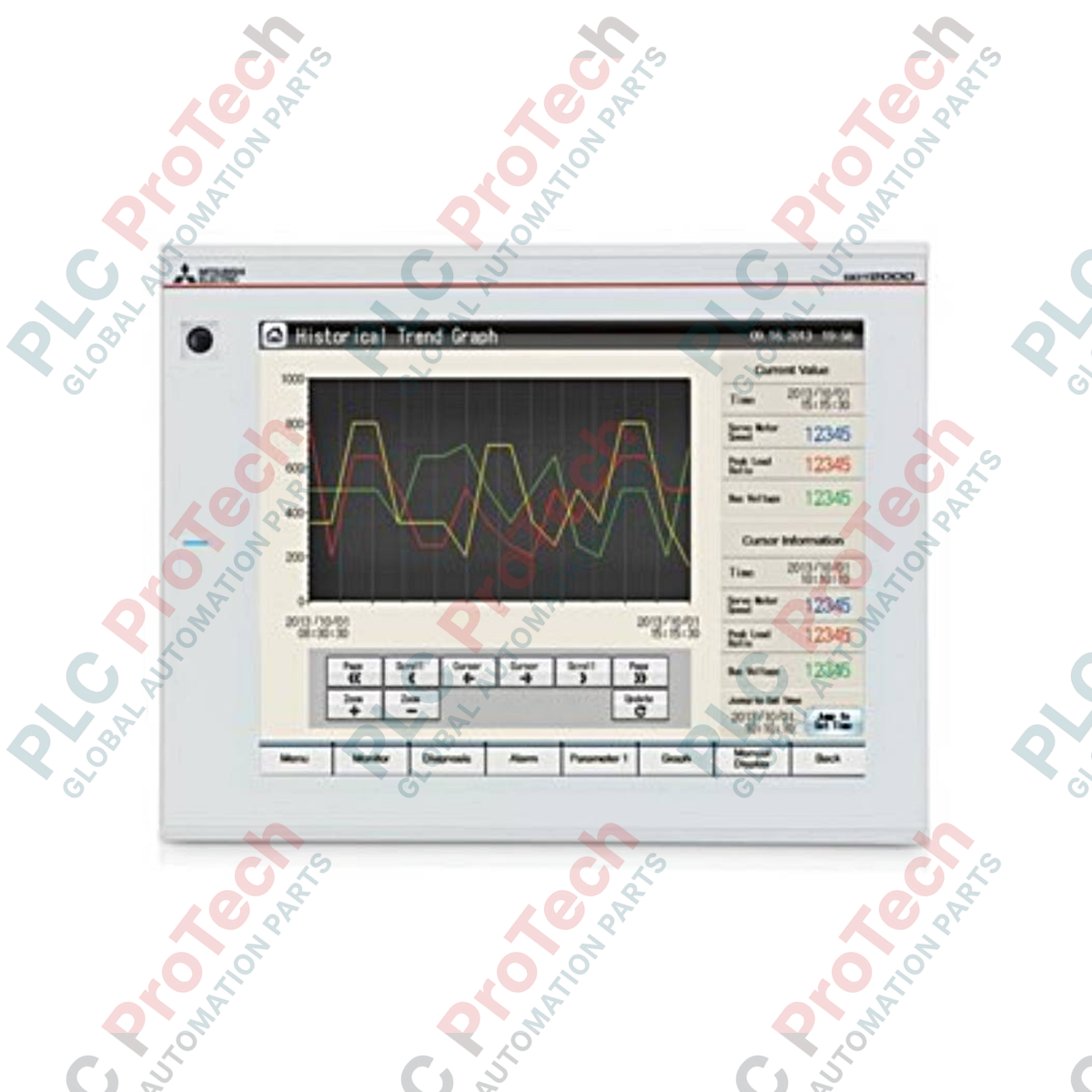

Mitsubishi Electric GT2710-VTWA GOT2000 Series graficzny terminal operatorski

SKU GT2710-VTWA

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT2710-VTWA
Country of origin:Stany Zjednoczone
Product Type: Panele operatorskie HMI
Payment: T/T, Western Union
Weight: 8g
Dimensions: 303 mm × 218 mm × 52 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Zaprojektowany do zapewnienia wysokowydajnych funkcji interfejsu człowiek–maszyna w wymagających środowiskach przemysłowych, Mitsubishi Electric GT2710-VTWA pełni funkcję zaawansowanego węzła panelu sterowania w platformie serii GOT2000. Ten wysokospecyfikacyjny terminal graficzny jest wyposażony w intuicyjne funkcje gestów wielodotykowych, umożliwiające operatorom przesuwanie, szczypanie i powiększanie obrazu w celu precyzyjnej wizualizacji i sterowania maszyną. Dzięki 10,4-calowemu kolorowemu wyświetlaczowi TFT, estetycznej białej ramce oraz szerokiemu zakresowi kompatybilności zasilania AC terminal zapewnia optymalne monitorowanie systemu, diagnostykę alarmów i rejestrowanie danych bezpośrednio z szafy sterowniczej.

Najważniejsze cechy

Sterowanie gestami wielodotykowymi: Obsługuje intuicyjne operacje wykonywane wieloma palcami, aby zapobiegać przypadkowym wyzwoleniom i zwiększać wydajność pracy.
Wyświetlacz VGA TFT: Wyraźny obraz o rozdzielczości 640 x 480 z podświetleniem o wysokim kontraście zapewniającym dobrą widoczność w słabo oświetlonych sterowniach.
Elastyczne układy instalacji: Zaprojektowane do obsługi zarówno poziomego, jak i pionowego montażu z automatycznym obniżaniem parametrów pracy w zależności od temperatury.
Odporność na trudne warunki środowiskowe: Zaprojektowane z myślą o spełnieniu rygorystycznych norm przemysłowych dotyczących odporności na wibracje, wstrząsy i zakłócenia.
Szeroki zestaw portów komunikacyjnych: Zintegrowane interfejsy Ethernet, RS-232, RS-422/485, USB host/device oraz karty SD zapewniające uproszczoną łączność systemową.

Zastosowania

Zakłady montażu samochodów: Główny interfejs architektur sterowania nadwoziami w stanie surowym i przenośnikami.
Przetwórstwo żywności i napojów: Środowiska pomieszczeń czystych i obszarów zmywania wymagające monitorów o wysokiej widoczności z białymi ramkami o łatwej do czyszczenia powierzchni.
Pakowanie i transport materiałów: Monitorowanie w czasie rzeczywistym złożonych systemów ruchu wieloosiowego i szybkiego sortowania.
Uzdatnianie wody i oczyszczanie ścieków: Zdecentralizowane stacje monitorujące wykorzystujące solidne topologie magistrali obiektowej oparte na sieci Ethernet.

Specyfikacje techniczne

Parametr	Wartość specyfikacji
Producent	Mitsubishi Electric
Numer modelu	GT2710-VTWA
Seria	Seria GOT2000 (GT27)
Typ wyświetlacza	Kolorowy wyświetlacz LCD TFT
Rozmiar ekranu	10,4 cala
Rozdzielczość	640 x 480 pikseli (VGA)
Kolor ramki	Biały
Napięcie zasilania wejściowego	od 100 do 240 VAC (+10%, -15%)
Pobór mocy (maks.)	41 W lub mniej
Prąd rozruchowy	60 A lub mniej (2 ms, temperatura otoczenia 25 degC, maks. obciążenie)
Temperatura otoczenia podczas pracy	od 0 do 55 degC (poziomo), od 0 do 50 degC (pionowo)
Wilgotność otoczenia podczas pracy	od 10 do 90% RH (bez kondensacji)
Rezystancja izolacji	10 MOhm lub więcej (500 VDC)
Obsługiwany przekrój przewodu	od 0,75 do 2 mm²
Śruba listwy zaciskowej	M3 (moment dokręcania: od 0,5 do 0,8 N.m)
Wymiary zewnętrzne (S x W x G)	303 mm x 218 mm x 52 mm
Masa netto (bez uchwytów)	2,1 kg
Masa wysyłkowa (obliczona)	8,0 kg

Połączenia i interfejsy

Typ interfejsu	Konfiguracja złącza / styków	Obsługa funkcji / protokołów
Port Ethernet	1x kanał RJ-45	Modbus/TCP, protokół MC, komunikacja z nadrzędnym sterownikiem PLC
Interfejs szeregowy (CH1)	Męskie złącze D-Sub 9-pinowe	Programowanie szeregowe RS-232, łączność z urządzeniami peryferyjnymi
Interfejs szeregowy (CH2)	Żeńskie złącze D-Sub 9-pinowe	Połączenia sieciowe RS-422/485 typu multi-drop
Porty USB	Typ-A (host) / Typ Mini-B (urządzenie)	Eksport danych, przesyłanie oprogramowania sprzętowego, zewnętrzna mysz/klawiatura
Gniazdo pamięci	1x gniazdo karty pamięci SD	Parametry kopii zapasowej systemu operacyjnego, przechowywania projektu i rejestrowania danych CSV

Wnioski inżynierskie oparte na doświadczeniu

Modele alternatywne i kompatybilność

Podczas migracji starszych systemów z serii GT16 lub GT15 do GT2710-VTWA układy konfiguracji ekranów można powiększać za pomocą oprogramowania GT Works3. Należy pamiętać, że „W” w przyrostku produktu oznacza specjalną białą ramkę; w przypadku używania tej wersji w zakładach przetwórstwa spożywczego, gdzie stosowane są agresywne środki sanitarne, należy sprawdzić zgodność chemiczną. W przypadku bezpośredniej zamiany pod względem wymiarów mechanicznych należy upewnić się, że wycięcia w panelu dokładnie odpowiadają standardowym wymiarom GOT2000 10.4 cala.

Typowe problemy aplikacyjne i uwagi inżynierskie

Wydajność cieplna zależy od geometrii montażu. W przypadku montażu pionowego wewnętrzny konwekcyjny przepływ ciepła jest ograniczony, dlatego maksymalna bezpieczna temperatura pracy zostaje obniżona do 50 degC. Należy zapewnić co najmniej 100 mm wolnej przestrzeni między tylną częścią terminala a sąsiednimi elementami obwodu, takimi jak przemienniki częstotliwości lub styczniki dużej mocy, aby ograniczyć indukowane ciepło i lokalne punkty przegrzewania.

Wskazówki dotyczące uruchamiania i okablowania

Aby chronić wrażliwą elektronikę na płycie zasilającej, listwę zaciskową należy okablować za pomocą odpowiednich klasowo końcówek przewodów (RAV1.25-3 lub V2-S3.3). Uziemienie należy wykonać przy użyciu dedykowanego przewodu uziemiającego o przekroju co najmniej 2 mm², podłączonego bezpośrednio do szyny ochronnej uziemienia klasy 3. Aby wyeliminować zakłócenia elektromagnetyczne, należy unikać prowadzenia przewodów zasilających terminala równolegle do przewodów wyjściowych silnika lub głównych linii zasilających.

Wytyczne dotyczące instalacji

OSTRZEŻENIE KRYTYCZNE:

Przed rozpoczęciem montażu, instalacji fizycznej lub podłączania przewodów do listwy zaciskowej odłącz wszystkie linie rozdziału zasilania AC. Za pomocą kalibrowanego multimetru cyfrowego potwierdź, że na listwie zaciskowej nie występuje żaden szczątkowy ładunek ani napięcie. Brak odłączenia zasilania może uszkodzić wewnętrzne warstwy układów logicznych i stwarzać bezpośrednie ryzyko porażenia prądem elektrycznym dla personelu uruchamiającego urządzenie.

1

Przed wykonaniem wycięcia przeprowadź kontrolę. Sprawdź, czy grubość ramy panelu wynosi od 2,0 mm do 4,0 mm, aby zagwarantować prawidłowe przednie uszczelnienie środowiskowe IP67F.

2

Wsuń listwę zaciskową bezpośrednio w dokładnie wycięty otwór panelu, upewniając się, że fabrycznie zamontowana uszczelka przeciwpyłowa nie przesuwa się ani nie zakleszcza podczas montażu.

3

Dokręć wszystkie dostarczone wsporniki montażowe panelu w kolejności krzyżowo-diagonalnej, stosując równomierny moment dokręcania od 0,20 do 0,25 N.m. Nadmierne dokręcenie odkształci przednią ramkę.

4

Najpierw podłącz przewód uziemiający M3, a następnie wykonaj podłączenia zasilania L1 i N, upewniając się, że śruby listwy zaciskowej są dokręcone momentem 0,5–0,8 N.m.

FAQ

Jaka jest różnica między modelem GT2710-VTWA a standardowymi modelami?

Model GT2710-VTWA ma konstrukcję z białą ramką przedniego panelu, przeznaczoną do zastosowań w czystych środowiskach przemysłowych, i działa przy standardowym napięciu zasilania 100–240 V AC, w przeciwieństwie do wariantów zasilanych prądem stałym.

Czy ten panel operatorski obsługuje funkcję wielodotyku?

Tak. Ten panel HMI jest wyposażony w zaawansowany analogowy rezystancyjny panel dotykowy obsługujący jednoczesne gesty dwupunktowe, takie jak szczypanie, powiększanie i przesuwanie.

Jak należy kompensować ciepło w przypadku instalacji pionowej?

W przypadku instalacji pionowej maksymalna temperatura otoczenia podczas pracy zostaje obniżona z 55°C do 50°C. Jeśli temperatura panelu przekracza ten limit, należy zapewnić aktywne chłodzenie wentylatorem lub zastosować wymienniki ciepła.

Jakie oprogramowanie jest wymagane do programowania tego panelu?

Model GT2710-VTWA należy programować, aktualizować i konfigurować za pomocą pakietu oprogramowania GT Works3 firmy Mitsubishi Electric, będącego częścią pakietu IQ Works.
