Manufacturer: Mitsubishi Electric
Product No.: MR-J4-200B-RJ
Country of origin:Stany Zjednoczone
Product Type: Wzmacniacze serwo
Payment: T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

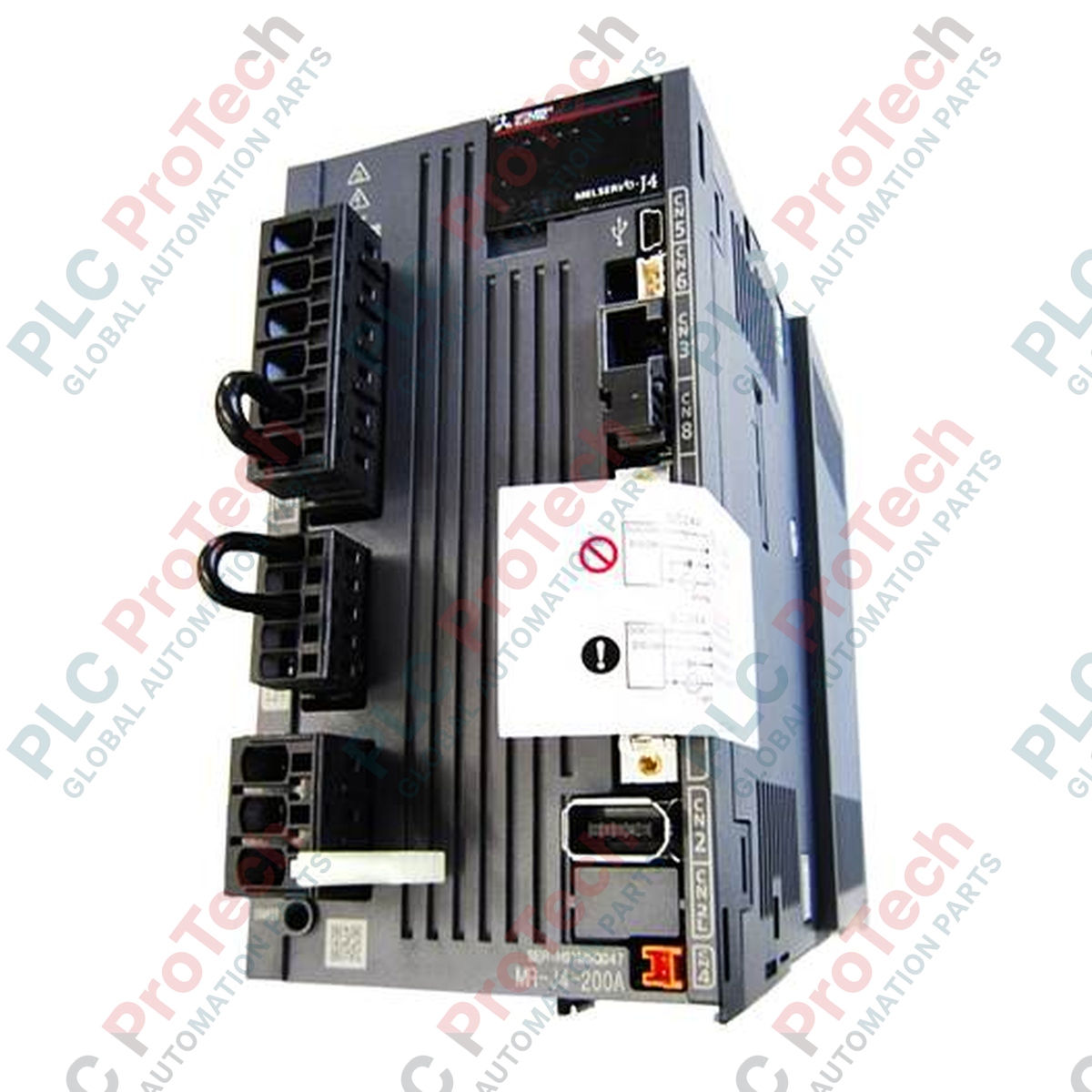

Zapewniając szybkie i precyzyjne sterowanie ruchem w ramach architektury MELSERVO-J4, Mitsubishi Electric MR-J4-200B-RJ to wzmacniacz serwo AC o mocy znamionowej 2 kW. Urządzenie wykorzystuje światłowodowy interfejs sieci SSCNET III/H, zapewniając synchroniczne sterowanie w czasie rzeczywistym przy minimalnej podatności na zakłócenia. Sufiks -RJ oznacza unikalną możliwość obsługi jednostek konwersji, co umożliwia elastyczną integrację z zewnętrznymi interfejsami enkoderów, sieciami komunikacyjnymi CC-Link IE Field lub specjalistycznymi systemami wykrywania położenia absolutnego. Wzmacniacz pracuje z zasilaniem trójfazowym 200–240 V AC i współpracuje z obrotowymi lub liniowymi silnikami serwo serii HG, zapewniając wyjątkowo krótki czas odpowiedzi pętli w wymagających przemysłowych zastosowaniach związanych ze sterowaniem ruchem.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Mitsubishi Electric |
| Numer modelu | MR-J4-200B-RJ |
| Nazwa serii | MELSERVO-J4 |
| Moc znamionowa | 2,0 kW |
| Zasilanie obwodu głównego | Trójfazowe 200–240 V AC, 50/60 Hz |
| Typ interfejsu | SSCNET III/H (z obsługą jednostek konwersji) |
| Wyłącznik automatyczny w obudowie formowanej (MCCB) | Obudowa 30 A (prąd znamionowy 20 A) |
| Stycznik magnetyczny | DUD-N30 |
| Odporność na wibracje | 5,9 m/s2 przy częstotliwości od 10 Hz do 55 Hz (osie X, Y i Z) |
| Środowisko instalacji | W pomieszczeniach (bez bezpośredniego światła słonecznego), bez gazów korozyjnych, mgły olejowej i pyłu |
| Maksymalna wysokość | 2000 m lub mniej nad poziomem morza |
| Masa netto | 2,1 kg |
| Masa wysyłkowa | 3,0 kg |
| Złącze / zacisk | Przypisanie funkcji |
|---|---|
| L1, L2, L3 | Zaciski przyłączeniowe zasilania wejściowego obwodu głównego, 3-fazowego AC |
| U, V, W | Zaciski faz wyjścia zasilania silnika serwo (nie wolno zamieniać) |
| CN1A / CN1B | SSCNET III/H fiber-optic communication connection ports (IN / OUT) |
| Porty światłowodowego połączenia komunikacyjnego SSCNET III/H (IN / OUT) | Złącze wejściowe sygnału sprzężenia zwrotnego enkodera silnika |
| CN3 | Port analogowego monitora oraz pomocniczych wejść/wyjść |
Standardowa wersja MR-J4-200B jest bezpośrednio kompatybilna z podstawowymi konfiguracjami SSCNET III/H, ale nie ma warstwy translacji interfejsu występującej w wariancie -RJ. W przypadku zastępowania starszego napędu MR-J3-200B należy uruchomić sterownik systemu w trybie zgodności z J3 albo przeprowadzić migrację parametrów nadrzędnych sieci do SSCNET III/H. Model -RJ umożliwia podłączenie karty MR-J4-T20 w celu płynnego przejścia do sieci CC-Link IE Field bez wymiany całej obudowy wzmacniacza.
Zadbaj o optymalne rozmieszczenie: ponieważ urządzenie rozprasza do 120 W przy ciągłym maksymalnym obciążeniu, sąsiednie wzmacniacze muszą mieć co najmniej 10 mm wolnej przestrzeni po bokach, chyba że zastosowano obniżenie parametrów znamionowych. W silnie odbijających środowiskach optycznych lub w przypadku zbyt mocno zgiętych kabli światłowodowych mogą wystąpić błędy AL.37 (błąd parametru) lub AL.16 (błąd początkowej komunikacji z enkoderem) wskutek utraty pakietów. Aby zapobiec pogorszeniu transmisji światła, zachowaj promień gięcia światłowodu wynoszący co najmniej 25 mm.
Zawsze podłączaj zacisk uziemienia (PE) serwosilnika bezpośrednio do zacisku uziemienia wzmacniacza, aby ograniczyć zakłócenia elektromagnetyczne o wysokiej częstotliwości. Uziemienie silnika wyłącznie do ramy maszyny może powodować sporadyczne błędy enkodera absolutnego z powodu różnic potencjałów konstrukcji. W przypadku korzystania z absolutnego wykrywania położenia przed próbą wyczyszczenia parametrów bazowych upewnij się, że zainstalowano sprawny, zgodny pakiet baterii litowo-metalowej (taki jak MR-BAT6V1SET).
Zamontuj wzmacniacz pionowo na niepomalowanej metalowej płycie panelu elektrycznego, aby zoptymalizować odprowadzanie ciepła i ciągłość ścieżki uziemienia.
Podłącz główne zasilanie wejściowe (L1/L2/L3) przez wyłącznik nadprądowy 30 A odpowiedniej klasy oraz stycznik magnetyczny, aby chronić wewnętrzne mostki diodowe przed przepięciami w sieci.
Poprowadź przewody wyjściowe silnika (U/V/W) oddzielnie od niskonapięciowych przewodów sygnałowych (światłowód SSCNET, przewód enkodera, zewnętrzne wejścia/wyjścia), aby uniknąć przesłuchów pojemnościowych.
Podłącz światłowodowe kable SSCNET III/H, sprawdzając, czy zatrzasnęły się prawidłowo w złączach CN1A i CN1B po zdjęciu ochronnych zaślepek przeciwpyłowych.
