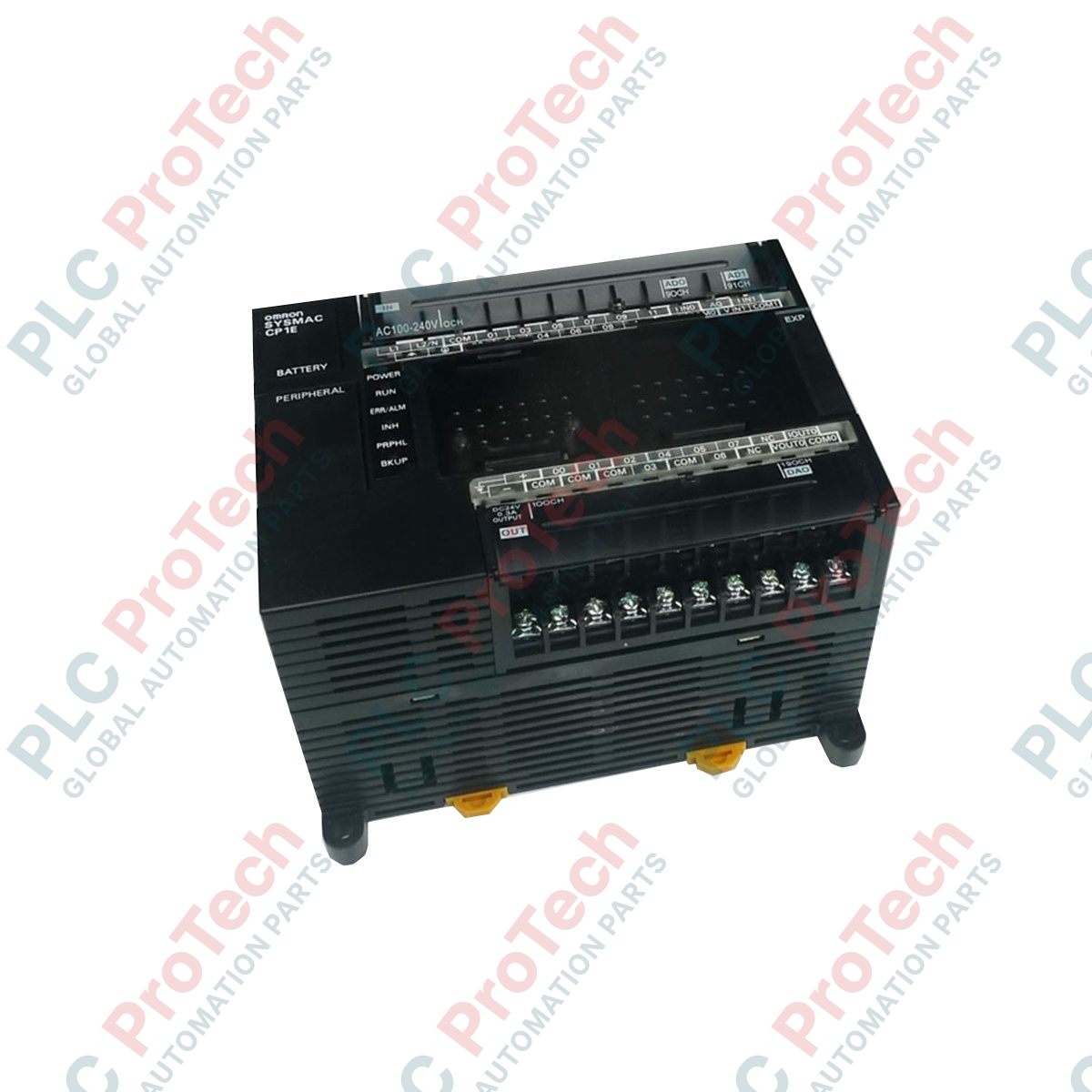

Omron CP1E-NA20DR-A Jednostka CPU serii CP1E z wbudowanymi wejściami/wyjściami analogowymi

Opis

Omron CP1E-NA20DR-A to uniwersalny programowalny sterownik logiczny należący do serii CP1E, przeznaczony do obsługi niewielkich sekwencji automatyzacji i podstawowych procesów maszynowych. Sterownik aplikacyjny zasilany z sieci prądu przemiennego zawiera zintegrowane szybkie liczniki, wyjścia impulsowe oraz wbudowane kanały sterowania analogowego. Moduł bazowy oferuje łącznie 20 cyfrowych punktów wejścia/wyjścia oraz dedykowane analogowe wejścia napięciowe/prądowe i kanał wyjścia analogowego. Wyposażono go w zintegrowany port USB urządzeń peryferyjnych do szybkiego pobierania programów logicznych, monitorowania i konfiguracji debugowania. Jednostkę zaprojektowano do kompaktowych architektur automatyzacji na poziomie maszyny; zachowuje ona również modułową zgodność systemową ze standardowymi modułami rozszerzeń CP1W, umożliwiając skalowanie liczby wejść/wyjść cyfrowych i analogowych zgodnie z wymaganiami konkretnego zastosowania.

Funkcje

• Kompletny procesor logiki aplikacji ze zintegrowanymi funkcjami cyfrowymi i analogowymi w jednej obudowie.
• Wbudowane wejścia/wyjścia cyfrowe: 12 wejść i 8 wyjść przekaźnikowych.
• Zintegrowany blok analogowych wejść/wyjść, standardowo zawierający 2 wejścia analogowe i 1 wyjście analogowe.
• Natywny, szybki interfejs programowania urządzeń peryferyjnych USB, umożliwiający bezpośrednie połączenie z systemem inżynierskim.
• Możliwość szybkiego przechwytywania impulsów, zaprojektowana do bezpośredniego śledzenia sygnałów zwrotnych z enkodera.
• Skalowalna konstrukcja dzięki obsłudze standardowych modułów opcjonalnych CP1W.

Zastosowania

• Lokalne mechanizmy transportu materiałów oraz niewielkie instalacje przenośników produktów.
• Podstawowe zautomatyzowane moduły do obsługi cieczy, mieszalniki porcjujące i niewielkie systemy dozujące.
• Komercyjne urządzenia pakujące, w tym maszyny do owijania, formowania i zgrzewania taśmy.
• Systemy wentylacji i klimatyzacji obiektów, sekwencje sterowania wentylatorami oraz stacje pomp wody.
• Dedykowane stanowiska laboratoryjne do testów oraz samodzielne, zautomatyzowane stanowiska montażu komponentów.

Specyfikacja techniczna

Wydajność

Wymagania dotyczące zasilania

Wejścia/wyjścia

Komunikacja

Warunki środowiskowe

Wytyczne dotyczące instalacji

• Szyna DIN — montaż: Zatrzaśnij moduł sterownika poziomo na standardowym profilu szyny DIN 35 mm wewnątrz dodatkowego panelu sterowniczego. Zamocuj solidne ograniczniki końcowe przy obu krawędziach bocznych, aby zabezpieczyć konstrukcję systemu przed przesuwaniem bocznym.
• Odstępy w szafie i przepływ powietrza: Zamocuj urządzenie wyłącznie w płaszczyźnie poziomej. Zachowaj wolną przestrzeń o szerokości co najmniej 50 mm nad i pod obudową konstrukcyjną, aby zapewnić stałą konwekcję powietrza przez otwory w obudowie.
• Infrastruktura zasilania AC: Podłącz doprowadzające przewody prądu przemiennego bezpośrednio do oznaczonych zacisków zasilania L1 i L2. Zastosuj oddzielne wyłączniki nadprądowe w celu ochrony czułych wewnętrznych stopni prostownika przed przepięciami w przemysłowej sieci elektroenergetycznej.
• Separacja przewodów sygnałowych: Poprowadź niskonapięciowe przewody dyskretne i kable sygnałów analogowych w osobnych kanałach kablowych, oddzielonych od przekaźnikowych przewodów wyjściowych AC o dużym prądzie oraz przewodów zasilających styczniki silnikowe.
• Uziemienie obudowy: Wykonaj bezpośrednie połączenie miedziane o niskiej impedancji między śrubą zacisku uziemienia funkcjonalnego a główną szyną rozdzielczą uziemienia konstrukcji.

FAQ

Jaki jest pełny układ zintegrowanych punktów cyfrowych tego urządzenia?

Urządzenie zawiera łącznie 20 dyskretnych punktów cyfrowych, skonfigurowanych jako 12 wejść i 8 wyjść przekaźnikowych.

Czy ten model obsługuje bezpośrednie pomiary analogowego napięcia lub prądu?

Tak, urządzenie ma wbudowany blok analogowy obejmujący 2 kanały wejść analogowych i 1 kanał wyjścia analogowego.

Jakie źródło zasilania jest wymagane do zasilania wewnętrznej elektroniki?

Urządzenie działa w infrastrukturze zasilania prądem przemiennym, przy znamionowym napięciu sieciowym od 100 do 240 V AC i częstotliwości 50/60 Hz.

Jaki fizyczny interfejs jest dostępny do pobierania programu i konfiguracji?

Na przednim panelu znajduje się zintegrowany port interfejsu peryferyjnego USB 2.0 typu B, przeznaczony do połączenia inżynierskiego.

Jakiego typu elementy przełączające zastosowano w bloku wyjść dyskretnych?

Moduł jest wyposażony w elektromechaniczne wyjścia przekaźnikowe, zapewniające przełączanie styków bezpotencjałowych odpowiednie zarówno dla obciążeń pomocniczych AC, jak i DC.

Czy podstawową liczbę wejść i wyjść tego konkretnego urządzenia można zwiększyć?

Tak, możliwości sprzętu można rozszerzyć, podłączając standardowe jednostki opcjonalne i moduły wejść/wyjść serii Omron CP1W.

Jaki jest zakres temperatury otoczenia podczas pracy urządzenia wewnątrz szafy elektrycznej?

Bezpieczny zakres temperatury otoczenia podczas pracy tego urządzenia wynosi od 0 do 55°C, bez aktywnej kondensacji.

Jaka pojemność pamięci jest przeznaczona do przechowywania sekwencji programu?

Wewnętrzny mikroprocesor zapewnia standardową pamięć programu o pojemności 8 tys. kroków.

Jaka jest szybkość cyklu wykonywania podstawowych instrukcji?

Podstawowy sprzęt do przetwarzania logicznego wykonuje standardowe instrukcje w czasie 1,19 mikrosekundy.

Czy ten programowalny sterownik można bezpiecznie zainstalować w układzie pionowym?

Nie, sterownik musi być zawsze zamontowany poziomo, aby zapewnić odpowiedni przepływ powietrza konwekcyjnego przez zintegrowane kanały chłodzące.
