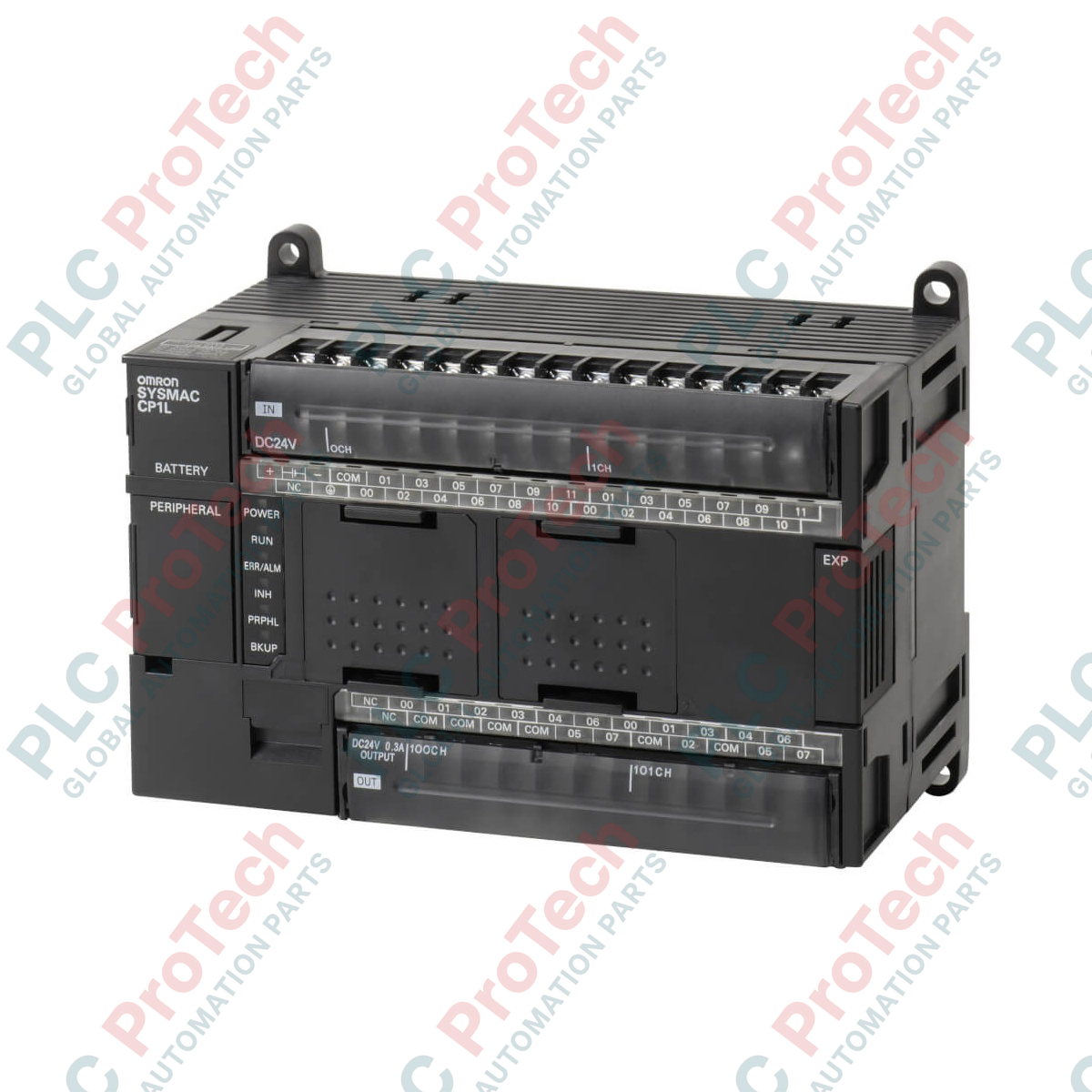

Omron CP1L-M40DR-A Moduł procesora PLC serii CP1L

SKU CP1L-M40DR-A

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CP1L-M40DR-A
Country of origin:Japonia
Product Type: Moduły procesorów CPU sterowników PLC
Payment: T/T, Western Union
Weight: 3000g
Dimensions: 160 mm x 120 mm x 110 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Zaprojektowany z myślą o zapewnieniu wysokiej wydajności sterowania w kompaktowej obudowie, programowalny sterownik logiczny Omron CP1L-M40DR-A koordynuje obsługę lokalnych wejść/wyjść oraz szybkie przetwarzanie danych w wymagających systemach automatyki przemysłowej. Ta jednostka CPU ma 40 wbudowanych punktów wejścia/wyjścia, w tym wejścia 24 VDC i wytrzymałe wyjścia przekaźnikowe przystosowane do obsługi różnorodnych obciążeń przełączanych. Zasilany prądem przemiennym, zapewnia optymalną platformę przetwarzania dla małych i średnich maszyn, oferując pojemność programu do 10K kroków oraz zaawansowany czas wykonywania instrukcji wynoszący zaledwie 0.55 mikrosekundy.

Funkcje

Pamięć o dużej pojemności: Wyposażony w pamięć programu o pojemności 10K kroków oraz pamięć danych o pojemności 32K słów do wykonywania złożonej logiki.
Liczniki szybkiego zliczania: Wbudowane 4-osiowe wejścia liczników szybkiego zliczania (do 100 kHz) zapewniają precyzyjne pozycjonowanie i sprzężenie zwrotne z enkoderów obrotowych.
Wytrzymałe wyjścia przekaźnikowe: Zapewnia 16 elektrycznych wyjść przekaźnikowych do bezpośredniego przełączania prądów zewnętrznych siłowników bez przekaźników pomocniczych.
Elastyczna rozbudowa: Obsługuje do 3 jednostek rozszerzeń serii CP lub jednostek rozszerzeń wejść/wyjść, umożliwiając rozbudowę systemu do maksymalnie 160 punktów wejścia/wyjścia.
Zintegrowany port USB: Wyposażony w standardowy port USB do programowania, umożliwiający szybką konfigurację, testy diagnostyczne i uruchamianie systemu.

Zastosowania

Maszyny pakujące: Steruje szybkimi cyklami owijania, pakowania w kartony i zgrzewania.
Przenośniki i transport materiałów: Sortuje, przekierowuje i śledzi produkty w dynamicznych liniach produkcyjnych.
Systemy pompowe i HVAC: Zarządza poziomami ciśnienia, sekwencjonowaniem i sterowaniem środowiskowym.
Automatyzacja montażu: Koordynuje siłowniki pneumatyczne, czujniki i podstawowe mechanizmy pick-and-place.

Specyfikacje techniczne

Parametr	Specyfikacja
Producent	Omron
Numer modelu	CP1L-M40DR-A
Seria	CP1L
Napięcie zasilania	100 do 240 VAC, 50/60 Hz
Wbudowane punkty wejściowe	24 punkty (24 VDC)
Wbudowane punkty wyjściowe	16 punktów (przekaźnikowych)
Pojemność programu	10K kroków
Czas wykonywania instrukcji	0.55 mikrosekundy (instrukcje podstawowe)
Liczniki szybkiego zliczania	100 kHz, 4 osie
Metoda sterowania	Metoda zapisanego programu
Metoda sterowania wejściami/wyjściami	Skanowanie cykliczne z natychmiastowym odświeżaniem
Masa wysyłkowa (obliczona)	3.00 kg
Wymiary opakowania (obliczone)	160 mm x 120 mm x 110 mm

Połączenia i interfejsy

Zacisk / interfejs	Funkcja / przypisanie
L1, L2/N	Wejście zasilania AC (100 do 240 VAC)
COM (Wejście)	Zaciski wspólne dla wejść cyfrowych (obsługują okablowanie NPN lub PNP)
CIO 0.00 do CIO 0.11	Zaciski wejść szybkich dla czujników cyfrowych i enkoderów impulsowych
CIO 100.00 do CIO 100.07	Zaciski wyjść przekaźnikowych, odizolowane blokowo
Port USB	Port USB typu B do programowania i debugowania online za pomocą CX-Programmer

Wnioski z praktyki inżynierskiej

Modele alternatywne i kompatybilność

CP1L-M40DR-A stanowi bezpośrednią ścieżkę modernizacji starszych sterowników CPM2A-40CDR-A. Należy pamiętać, że choć struktury programów można bezproblemowo przenieść za pomocą CX-Programmer, wymiary fizyczne i rozmieszczenie zacisków są inne, co wymaga dostosowania układu panelu. W przeciwieństwie do wariantów "EM" i "EL" ten typ "M" nie ma wbudowanego portu Ethernet. Jeśli wymagana jest integracja na poziomie sieci, należy zainstalować opcjonalną kartę Ethernet CP1W-CIF41 w jednym z dostępnych gniazd na płytę opcjonalną.

Typowe problemy aplikacyjne i uwagi inżynierskie

Ponieważ ta jednostka CPU zawiera mechaniczne wyjścia przekaźnikowe, szybkie profile przełączania (takie jak sterowanie PWM lub cykliczne przełączanie z wysoką częstotliwością) prowadzą do przedwczesnego zużycia styków. W przypadku zadań wymagających szybkiego lub bardzo częstego przełączania wybierz jednostkę CPU z wyjściami tranzystorowymi (np. CP1L-M40DT-D). Ponadto podczas przełączania obciążeń indukcyjnych, takich jak zawory elektromagnetyczne, zawsze instaluj zewnętrzne ograniczniki przepięć lub diody, aby zapobiec zakłóceniom powodowanym przez napięcie wsteczne, które mogłyby wpływać na wewnętrzną logikę sterownika PLC.

Wskazówki dotyczące uruchamiania i okablowania

Aby utrzymać wysoki stosunek sygnału do szumu na wejściach szybkich liczników 100 kHz, poprowadź przewody wejściowe w oddzielnym, uziemionym metalowym kanale, z dala od linii AC wysokiego napięcia. Upewnij się, że zacisk przewodu ochronnego (PE) na listwie zasilania AC jest bezpośrednio podłączony do miedzianej szyny uziemiającej o niskiej rezystancji. Aktualizuj CX-Programmer do wersji 9.0 lub nowszej, aby zagwarantować bezproblemowe przesyłanie definicji bloków.

Wytyczne dotyczące instalacji

KRYTYCZNE OSTRZEŻENIE

Przed przystąpieniem do instalacji fizycznej, okablowania lub demontażu modułu odłącz i zabezpiecz przed ponownym załączeniem wszystkie źródła zasilania AC. Brak odłączenia napięcia od głównej linii może spowodować poważne porażenie prądem, zniszczenie obwodów lub nieprzewidziane uruchomienie maszyny.

1

Solidnie zamontuj jednostkę CPU CP1L na standardowej szynie DIN 35 mm wewnątrz obudowy przemysłowej o stopniu ochrony IP54 lub wyższym.

2

Podłącz źródło zasilania 100 do 240 VAC do zacisków L1 i L2/N, używając miedzianego przewodu o przekroju 1.25 mm2 (AWG 16) lub większym.

3

Podłącz czujniki wejść polowych do listwy zaciskowej, dopasowując je do wybranej konfiguracji wspólnego odniesienia NPN/PNP.

4

Podłącz zewnętrzne obciążenia do zacisków wyjść przekaźnikowych, sprawdzając, czy pobór prądu mieści się w określonych limitach styków.

FAQ

Czy CP1L-M40DR-A obsługuje szybkie wyjścia impulsowe do sterowania serwomotorem?

Nie. Ponieważ ten sterownik jest wyposażony w fizyczne wyjścia przekaźnikowe, nie obsługuje szybkich wyjść ciągu impulsów. Do pozycjonowania i sterowania osią serwo należy wybrać jednostkę CPU z wyjściami tranzystorowymi, taką jak CP1L-M40DT-D.

Czy mogę dodać łączność Ethernet do tego sterownika PLC?

Tak. Chociaż ten sterownik nie ma wbudowanego portu Ethernet, można dodać opcjonalną płytkę Ethernet CP1W-CIF41 do jednego z dostępnych gniazd opcjonalnych z przodu jednostki CPU.

Jaki pakiet oprogramowania jest wymagany do programowania tego sterownika?

Programowanie i monitorowanie odbywa się za pomocą CX-Programmer firmy Omron, zintegrowanego ze środowiskiem programowym CX-One. Należy używać programu CX-Programmer w wersji 9.0 lub nowszej.

Jaka jest maksymalna liczba obsługiwanych lokalnych modułów rozszerzeń?

Jednostka CPU serii CP1L-M umożliwia bezpośrednie podłączenie maksymalnie 3 jednostek rozszerzeń serii CP lub jednostek rozszerzeń wejść/wyjść, zwiększając maksymalną konfigurację sprzętową systemu do 160 punktów wejścia/wyjścia.
