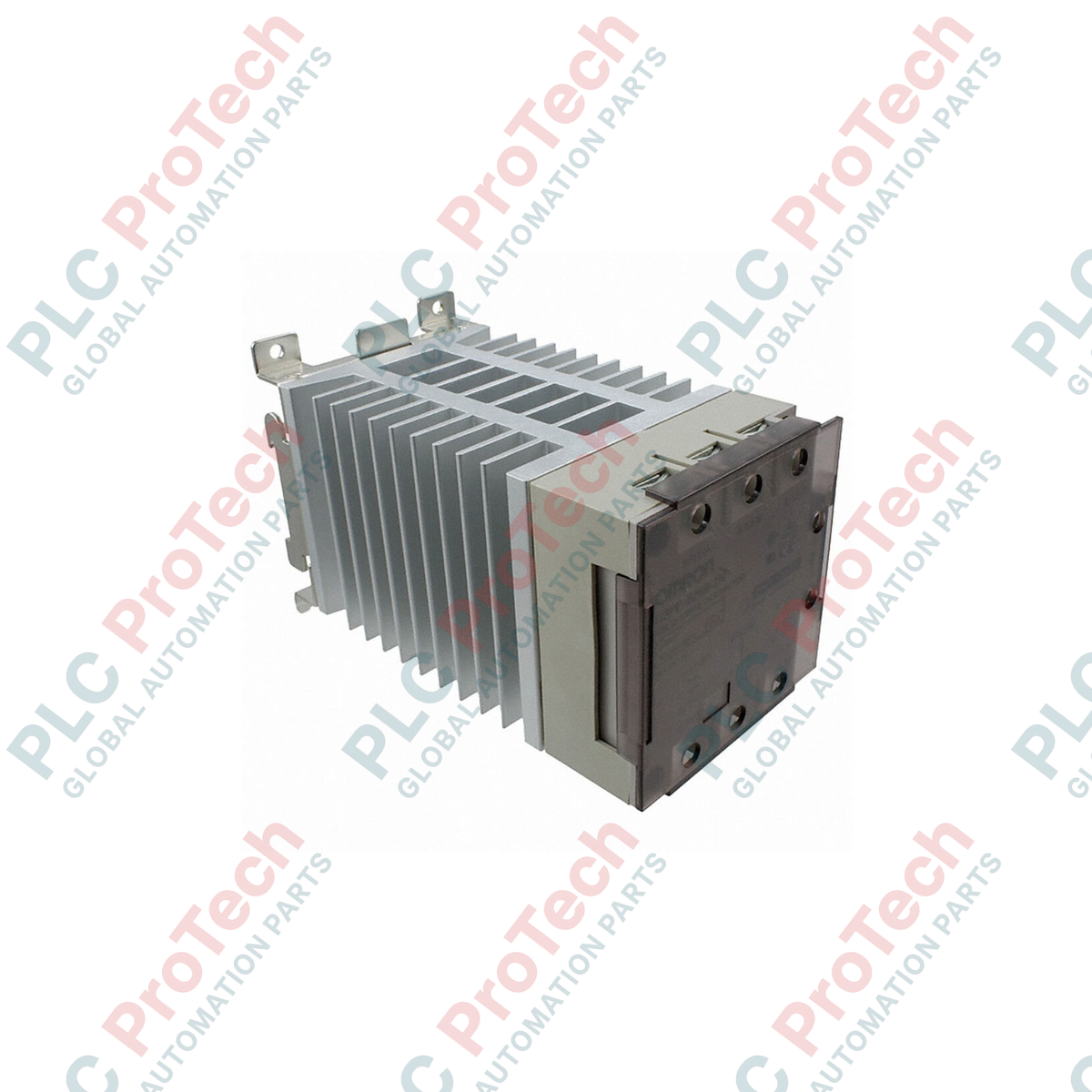

Zaprojektowany do szybkiego przełączania przemysłowych elementów grzejnych Omron G3PE-235B-3N zapewnia solidne, trójfazowe sterowanie półprzewodnikowe ze zintegrowaną funkcją przejścia przez zero. Ten stycznik półprzewodnikowy jest sterowany napięciem wejściowym 12–24 VDC i przeznaczony do przełączania obciążeń znamionowych do 240 VAC przy prądzie wyjściowym 35 A (przy temperaturze otoczenia 40°C). Dzięki zastosowaniu izolacji fototriakowej urządzenie oddziela niskonapięciowe obwody sterujące od przepięć występujących po stronie obciążenia, zapewniając wysoce niezawodne zarządzanie temperaturą w wymagających warunkach.
| Producent | Omron |
| Model / SKU | G3PE-235B-3N |
| Napięcie wejściowe sterowania | 12–24 VDC |
| Zakres roboczego napięcia wejściowego | 9,6–30 VDC |
| Prąd wejściowy | Maks. 10 mA (przy 24 VDC) |
| Napięcie załączenia / wyłączenia | Maks. 9,6 VDC / min. 1 VDC |
| Znamionowe napięcie obciążenia | 100–240 VAC |
| Zakres napięcia obciążenia | 75–264 VAC |
| Prąd obciążenia | 35 A (przy temperaturze otoczenia 40°C) |
| Minimalny prąd obciążenia | 0,5 A |
| Odporność na prąd rozruchowy | 440 A (60 Hz, 1 cykl) |
| Dopuszczalna wartość I²t | 1260 A²s |
| Dopuszczalna moc obciążenia | 12,1 kW (przy 200 VAC) |
| Metoda izolacji | Fototriak |
| Funkcja przejścia przez zero | Wyposażony |
| Konstrukcja zacisków | Zacisk śrubowy |
| Masa | 3,0 kg |
| Grupa zacisków | Oznaczenie | Przypisanie funkcji / połączenia |
|---|---|---|
| Zaciski wejściowe / sterujące | A1 (+) | Dodatnie wejście sterujące DC (12–24 VDC) |
| A2 (-) | Ujemne wejście sterujące DC (wspólne / uziemienie) | |
| Zaciski wyjściowe / linii zasilającej | L1 / L2 / L3 | Wejścia linii AC dla faz A, B i C (100–240 VAC) |
| T1 / T2 / T3 | Zaciski wyjściowe obciążenia AC do obwodów grzałek/obciążenia | |
| Uziemienie / PE | Zacisk ochronnego uziemienia PE połączony z blokiem radiatora |
Sufiks „3N” oznacza model z wbudowanym radiatorem i konfiguracją trójfazową bez wbudowanego warystora. Bezpośrednio zastępuje starsze konfiguracje G3PE o zgodnym profilu prądowym 35 A, jednak ze względu na zintegrowany układ chłodzenia należy sprawdzić wymagania dotyczące miejsca w panelu. Przy przechodzeniu z układów sterowania dwufazowego, takich jak G3PE-235B-2N, na układy trójfazowe upewnij się, że program sterownika PLC i blokady bezpieczeństwa uwzględniają przełączanie wszystkich trzech faz, aby zoptymalizować równowagę obciążenia i wyeliminować potencjały pływającego przewodu neutralnego w obciążeniach połączonych w trójkąt.
Derating termiczny jest główną przyczyną awarii w zamkniętych szafach przemysłowych. Wartość znamionowa 35 A została obliczona dla temperatury otoczenia wynoszącej 40 degC lub mniej. Jeśli temperatura otoczenia wewnątrz panelu wzrośnie do 60 degC, maksymalny prąd obciążenia ciągłego należy obniżyć o około 40%. Aby zapewnić przepływ powietrza konwekcyjnego przez żebra radiatora, zachowaj co najmniej 80 mm odstępu w pionie i 30 mm odstępu w poziomie między G3PE-235B-3N a sąsiednimi elementami.
Aby zapobiec lokalnemu wzrostowi rezystancji i przypaleniu zacisków, zaciski mocy należy dokręcić momentem dokładnie 1,47–1,96 N·m za pomocą śrub zaciskowych M5. Nie używaj ocynowanych końcówek przewodów w zaciskach śrubowych; zdecydowanie zaleca się stosowanie zaciskanych końcówek trzpieniowych lub końcówek oczkowych. Jeśli przełączane są indukcyjne elementy grzejne zamiast obciążeń wyłącznie rezystancyjnych, sprawdź, czy szczytowy prąd rozruchowy obciążenia pozostaje znacznie poniżej wartości znamionowej 440 A (przy 60 Hz) dla niepowtarzalnego impulsu, aby zapobiec degradacji wewnętrznego fototriaka.
KRYTYCZNE OSTRZEŻENIE: RYZYKO WYSTĄPIENIA WYSOKIEGO NAPIĘCIA
Przed przystąpieniem do obsługi zacisków lub montażu odłącz wszystkie trójfazowe źródła zasilania głównego oraz pomocnicze obwody sterujące. Po odłączeniu zasilania odczekaj co najmniej 5 minut, aby umożliwić rozładowanie pozostałych ładunków. Przed rozpoczęciem okablowania sprawdź stan zerowego napięcia, mierząc napięcie między wszystkimi przewodami za pomocą skalibrowanego multimetru.
