Opis

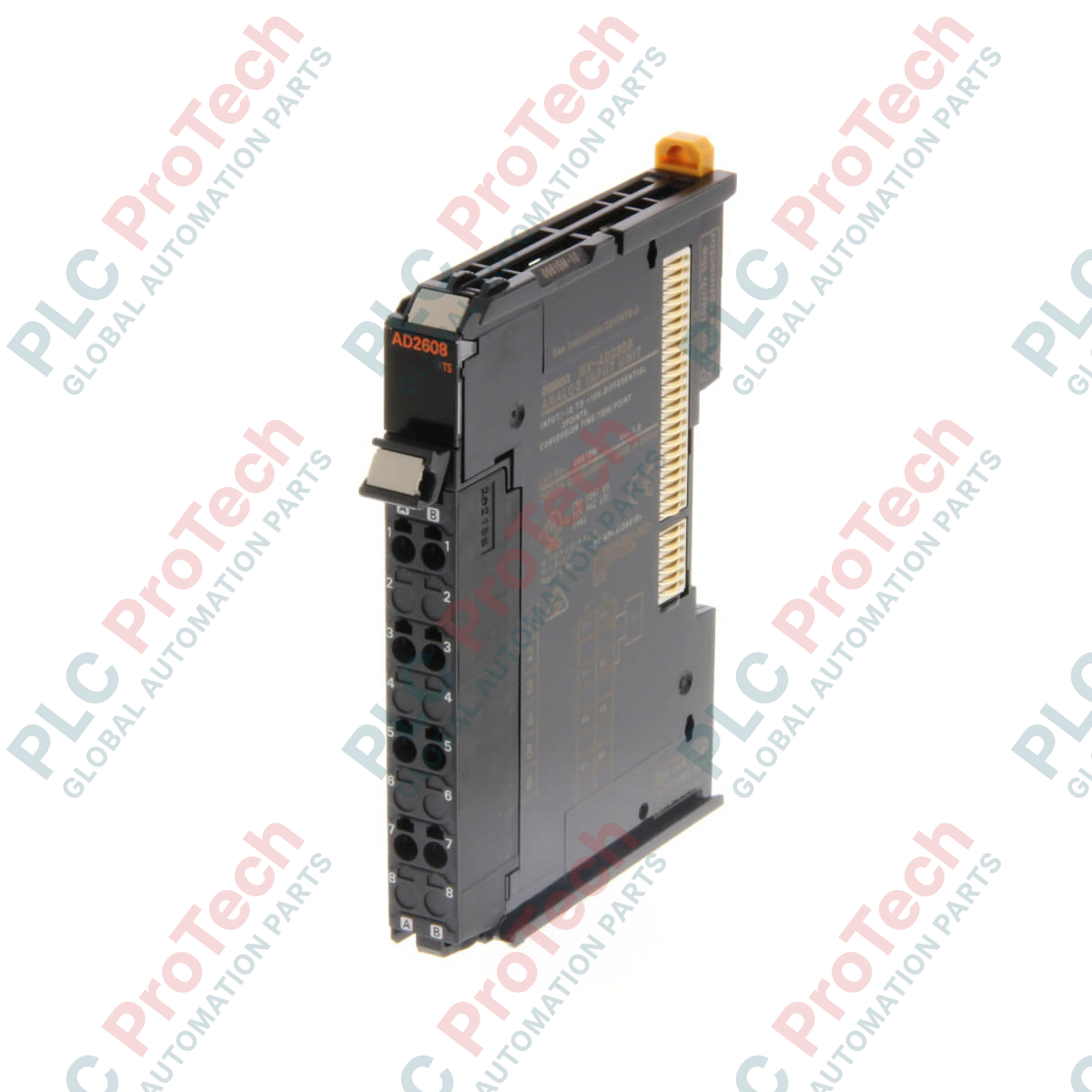

Zaprojektowany do szybkiego i precyzyjnego pozyskiwania danych w przemysłowych systemach automatyki, Omron NX-AD2608 to wysokowydajny moduł wejść analogowych wyposażony w 2 różnicowe kanały wejścia napięciowego. Działając w ramach platformy Sysmac, moduł przekształca zewnętrzne analogowe sygnały napięciowe w zakresie od -10 V do +10 V na cyfrowe wartości o wysokiej rozdzielczości. Dzięki częstotliwości konwersji wynoszącej 10 mikrosekund na punkt oraz wysokiej rozdzielczości 1/30000 został zaprojektowany do zastosowań wymagających ścisłej kontroli procesu i krótkiego czasu reakcji.

Omron NX-AD2608 obsługuje przełączanie między synchronicznym odświeżaniem wejść/wyjść a odświeżaniem w trybie Free-Run, umożliwiając precyzyjną synchronizację z procesorem CPU sterownika lub jednostką sprzęgającą komunikację. Moduł ma kompaktową, oszczędzającą miejsce konstrukcję o szerokości zaledwie 12 mm i jest wyposażony w bezśrubowy blok zaciskowy zapewniający szybkie i niezawodne okablowanie w środowiskach o wysokim poziomie wibracji.

Funkcje

• Dwa niezależne różnicowe kanały wejścia napięciowego o zakresie od -10 do +10 V.
• Wyjątkowo krótki czas konwersji wynoszący 10 us na punkt, zapewniający szybką reakcję pętli automatyki.
• Wysoka rozdzielczość pomiaru 1/30000 zapewniająca precyzyjne sprzężenie zwrotne.
• Elastyczne metody odświeżania wejść/wyjść: synchroniczne odświeżanie wejść/wyjść oraz odświeżanie w trybie Free-Run.
• Zintegrowany bezśrubowy blok zaciskowy (8 zacisków) ułatwiający okablowanie i konserwację.
• Skuteczna separacja za pomocą transformatora (zasilanie) i izolatora cyfrowego (sygnał) między wejściami a magistralą NX.
• Sygnalizacja stanu za pomocą dedykowanego wskaźnika TS na panelu przednim.

Zastosowania

• Szybkie sterowanie ruchem i pętle sprzężenia zwrotnego serwomechanizmów.
• Automatyzacja fabryk i maszyny pakujące.
• Precyzyjne systemy monitorowania temperatury, ciśnienia lub przepływu.
• Rejestrowanie danych i monitorowanie procesów na liniach produkcyjnych.

Dane techniczne

Wytyczne dotyczące instalacji

• Montaż: Zamontuj urządzenie na standardowej szynie DIN 35 mm. Upewnij się, że urządzenie bezpiecznie zatrzasnęło się obok sąsiadujących modułów wejść/wyjść serii NX.
• Okablowanie: Używaj przewodów jednodrutowych lub wielodrutowych z tulejkami zaciskowymi. Wprowadzaj przewód bezpośrednio do beznarzędziowej zaciskowej listwy przyłączeniowej bez użycia narzędzi. Aby wyjąć przewód, naciśnij przycisk zwalniający płaskim śrubokrętem.
• Ograniczanie zakłóceń: W przypadku linii analogowych wejściowych używaj ekranowanych przewodów ze skręconą parą żył. Oddziel przewody sygnałowe od linii zasilających o wysokim napięciu i przewodów napędów silnikowych, aby zapobiec zakłóceniom elektromagnetycznym.
• Uziemienie: Upewnij się, że zacisk uziemienia funkcjonalnego na szynie DIN jest prawidłowo uziemiony zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych w przemyśle.
