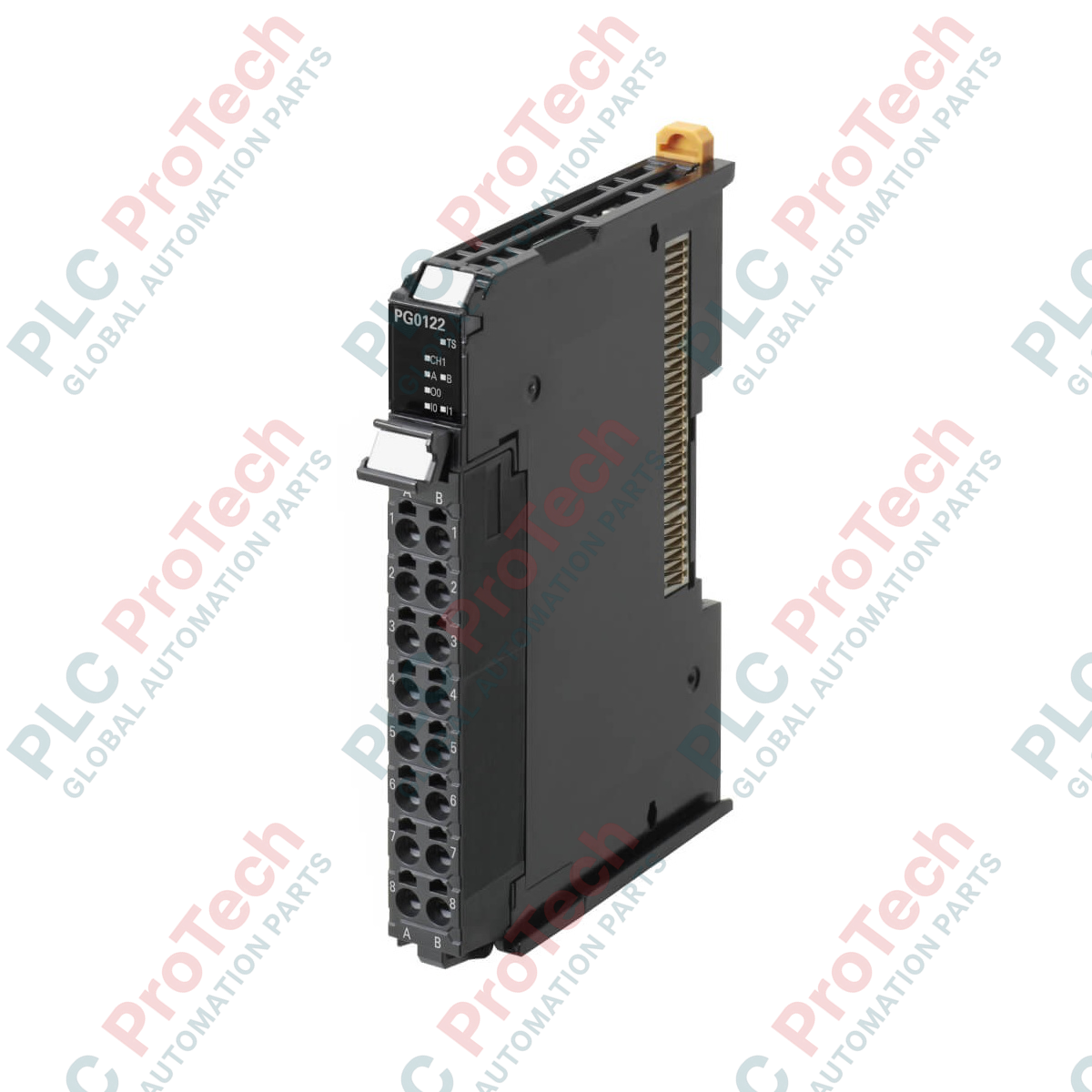

Sterowanie pozycjonowaniem w platformie automatyki Sysmac jest płynnie realizowane za pomocą 1-kanałowego modułu wyjścia impulsowego Omron NX-PG0112. Moduł ten, integrowany bezpośrednio z jednostkami CPU serii NX lub jednostkami sprzęgającymi EtherCAT, zapewnia niezawodne sterowanie w otwartej pętli napędami silników krokowych i serwomechanizmami akceptującymi polecenia w postaci ciągu impulsów. Zaprojektowany z interfejsem otwartego kolektora NPN, obsługuje szybkie przetwarzanie z synchronicznym odświeżaniem, umożliwiając precyzyjne dopasowanie zadań pozycjonowania do cyklu głównego sterownika sieciowego.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Omron |
| Numer modelu | NX-PG0112 |
| Seria | Seria NX |
| Liczba kanałów | 1 kanał |
| Typ wyjścia | Otwarty kolektor (typ NPN) |
| Maksymalna częstotliwość impulsów | 500 kpps |
| Zakres sterowania pozycją | Od -2 147 483 648 do 2 147 483 647 impulsów |
| Zakres regulacji prędkości | Od 1 do 500 000 impulsów/s |
| Zintegrowane wejścia | 2 punkty (zewnętrzne sygnały wejściowe) |
| Zintegrowane wyjścia | 3 punkty (impuls do przodu/do tyłu oraz 1 ogólne wyjście zewnętrzne) |
| Metoda odświeżania I/O | Synchroniczne odświeżanie I/O / odświeżanie z priorytetem okresu zadania |
| Połączenie zewnętrzne | Bezśrubowa listwa zaciskowa (16 zacisków) |
| Pobór mocy I/O | Maksymalnie 20 mA |
| Maksymalna długość przewodu | 3 metry (dla linii wyjścia impulsowego i linii I/O) |
| Wymiary (szer. x wys. x gł.) | 12 mm x 100 mm x 71 mm |
| Masa netto | 0,07 kg |
| Obliczeniowa masa wysyłkowa | 1,00 kg (z opakowaniem ochronnym) |
16-punktowy układ zacisków wciskanych z przodu urządzenia NX-PG0112 umożliwia rozprowadzanie zasilania DC, podłączanie przełączników wejściowych i ścieżek poleceń sterownika. Zapewnij odpowiednie oddzielenie linii impulsów o wysokiej częstotliwości od głównych obwodów zasilania.
| Przypisanie zacisków | Nazwa sygnału | Funkcja / szczegóły obwodu |
|---|---|---|
| A1 / B1 | Zasilanie I/O + / - | Przyłącze zewnętrznego zasilania wejść/wyjść 24 VDC |
| A2 / B2 | IN1 / IN2 | Zewnętrzne punkty wejściowe (wykrywanie punktu początkowego, czujnik zbliżeniowy, ogranicznik lub zatrzask) |
| A3 / B3 | OUT1 / OUT2 | Wyjścia ciągu impulsów (do przodu / ciąg impulsów) |
| A4 / B4 | OUT3 / OUT4 | Wyjścia sterowania kierunkiem (odwrotny / sterowanie kierunkiem) |
| A5 do A8 / B5 do B8 | COM / NC | Wspólne przewody powrotne masy i wewnętrzne niepodłączone styki bezpieczeństwa |
W przeciwieństwie do wersji z różnicowym nadajnikiem liniowym, takich jak NX-PG0122, NX-PG0112 wykorzystuje sprzęt NPN z otwartym kolektorem. Upewnij się, że napęd krokowy lub serwonapęd ma wbudowaną funkcję podciągania albo możliwość podłączenia zewnętrznego rezystora podciągającego, dopasowaną do obwodu napięcia sterującego; zazwyczaj wymagane jest podciąganie do 24 VDC, aby uzyskać prawidłowe czasy narastania i opadania.
Ponieważ jest to urządzenie z otwartym kolektorem, integralność sygnału szybko pogarsza się wraz z odległością z powodu pojemności przewodu. Utrzymuj długość przewodów ściśle poniżej 3 metrów od zacisków modułu do interfejsu napędu silnika, aby zapobiec tłumieniu sygnału i pomijaniu zliczeń pozycjonowania przy wysokich częstotliwościach impulsów, zbliżających się do maksymalnej wartości 500 kpps.
Podczas konfigurowania programu Sysmac Studio zarejestruj to urządzenie w ramach sprzęgacza EtherCAT lub stojaka CPU i przypisz parametry osi w ustawieniach sterowania ruchem. Dokładnie sprawdź, czy zmienna osi jest skonfigurowana jako oś sterowania pozycją jednej osi. Zawsze używaj ekranowanych skrętek do linii wyjściowych poleceń, solidnie uziemiając ekrany przy wejściu do szafy napędowej.
OSTRZEŻENIE KRYTYCZNE
Przed rozpoczęciem instalacji sprzętu lub okablowania zacisków odłącz wszystkie źródła zasilania dostarczające energię do płyty bazowej PLC, magistrali I/O NX i układów napędowych. Podłączanie urządzeń podczas pracy lub okablowanie pod napięciem spowoduje nieodwracalne uszkodzenie tranzystorów z otwartym kolektorem i unieważni gwarancję producenta.
