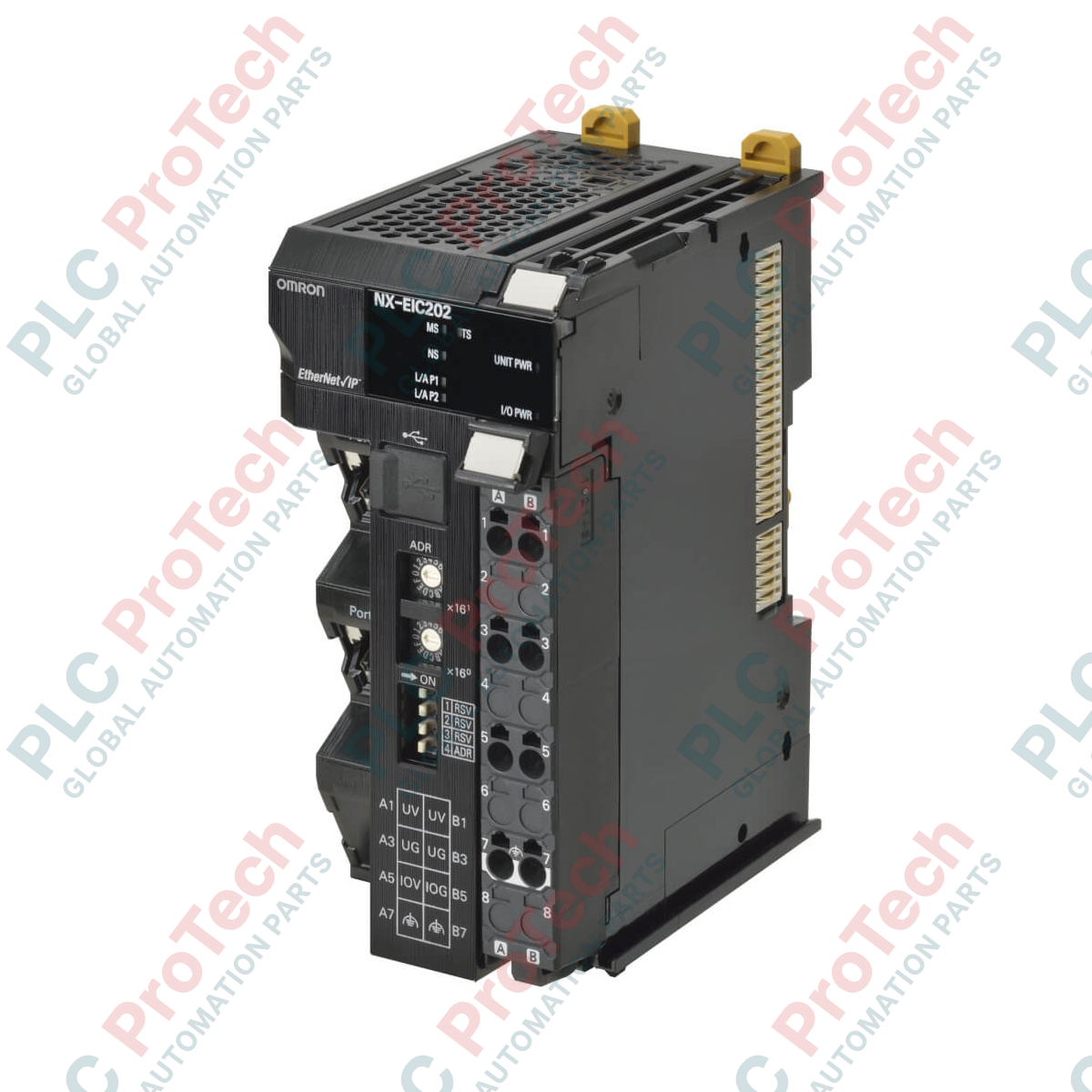

Zapewniając kluczowe połączenie sieciowe między lokalnymi urządzeniami wejść/wyjść a sterownikiem nadrzędnym, Omron NXEIC202 jest dedykowanym sprzęgłem magistrali dla szybkiego systemu magistrali wejść/wyjść NX. Moduł umożliwia bezproblemową dystrybucję sygnałów wejściowych i wyjściowych za pośrednictwem standardowych sieci przemysłowych, zapewniając wysokowydajne architektury sterowania w obudowach o ograniczonej przestrzeni. Wyposażony w dwa porty RJ45, upraszcza układ okablowania, obsługując elastyczne topologie przemysłowego Ethernetu bezpośrednio na poziomie maszyny.
| Parametr | Wartość |
|---|---|
| Producent | Omron |
| Model | NXEIC202 |
| Seria | Seria NX |
| Protokół komunikacyjny | EtherNet/IP |
| Liczba portów | 2 (RJ45 z wewnętrznym przełącznikiem) |
| Wewnętrzna magistrala wejść/wyjść | Magistrala NX |
| Maksymalna liczba jednostek wejść/wyjść | 63 jednostki |
| Stopień ochrony | IP20 |
| Wymiary (wys. x szer. x gł.) | 100 mm x 46 mm x 80 mm |
| Masa netto | 0,15 kg |
| Masa wysyłkowa (obliczona) | 1,0 kg |
| Zacisk / Port | Funkcja / Przypisanie |
|---|---|
| Port 1 EtherNet/IP | Połączenie RJ45 z kontrolerem sieciowym nadrzędnym |
| Port 2 EtherNet/IP | Połączenie RJ45 z następnym podrzędnym węzłem (połączenie łańcuchowe) |
| Zaciski zasilania jednostki | Wejście 24 V DC zasilające wewnętrzne obwody sprzęgacza |
| Zaciski zasilania wejść/wyjść | Wejście 24 V DC doprowadzone bezpośrednio do podłączonych modułów wejść/wyjść |
Ten sprzęgacz EtherNet/IP jest natywnie zintegrowany z oprogramowaniem Sysmac Studio. Należy pamiętać, że starsze wersje oprogramowania sprzętowego mogą ograniczać maksymalną liczbę szybkich modułów analogowych dozwolonych na magistrali lokalnej. Zawsze sprawdzaj, czy plik konfiguracyjny sterownika odpowiada konkretnej wersji sprzętowej sprzęgacza wydrukowanej na etykiecie bocznej.
W przypadku umieszczania wielu modułów cyfrowych wyjść dużej mocy bezpośrednio obok sprzęgacza oblicz całkowity pobór prądu zarówno z wewnętrznego zasilacza modułu, jak i zewnętrznego zasilacza wejść/wyjść. Przekroczenie standardowego limitu mocy modułu spowoduje przekroczenia limitu czasu komunikacji w magistrali NX. Rozmieść dodatkowe moduły doprowadzania zasilania (takie jak NX-PF0630), aby prawidłowo podzielić strefy doprowadzania prądu.
W celu ograniczenia zakłóceń elektrycznych w środowiskach o wysokiej częstotliwości (na przykład w pobliżu przemienników częstotliwości) należy zapewnić niskoimpedancyjne połączenie samej szyny DIN z główną szyną uziemienia funkcjonalnego. Zawsze stosuj ekranowane kable STP (Shielded Twisted Pair) kategorii Cat5e lub wyższej, z uziemionymi metalowymi obudowami złączy RJ45, aby zapobiec utracie pakietów przy silnych zakłóceniach elektromagnetycznych.
Przed zamontowaniem lub zdemontowaniem sprzęgacza odłącz wszystkie źródła zasilania elektrycznego od głównej aparatury rozdzielczej. Całkowite wyłączenie przewodów 24 V DC po stronie sterowania i po stronie obiektowej przed rozpoczęciem prac konserwacyjnych jest konieczne, ponieważ ich brak grozi uszkodzeniem delikatnych, pozłacanych styków wewnętrznego złącza magistrali płyty montażowej.
Zatrzaśnij sprzęgacz na standardowej szynie DIN 35 mm i zamocuj go po obu stronach za pomocą uchwytów końcowych, aby wyeliminować drgania boczne.
Podłącz doprowadzony kabel komunikacyjny EtherNet/IP do portu 1, a opcjonalne węzły dalszego łańcucha do portu 2.
Podłącz przewodami zakończonymi tulejkami niezależne przewody zasilania modułu 24 V DC oraz zasilania wejść/wyjść 24 V DC, aby chronić cienkie żyły.
Przed włączeniem szafy sterowniczej skonfiguruj identyfikator sieci hosta za pomocą przednich pokręteł obrotowych.
