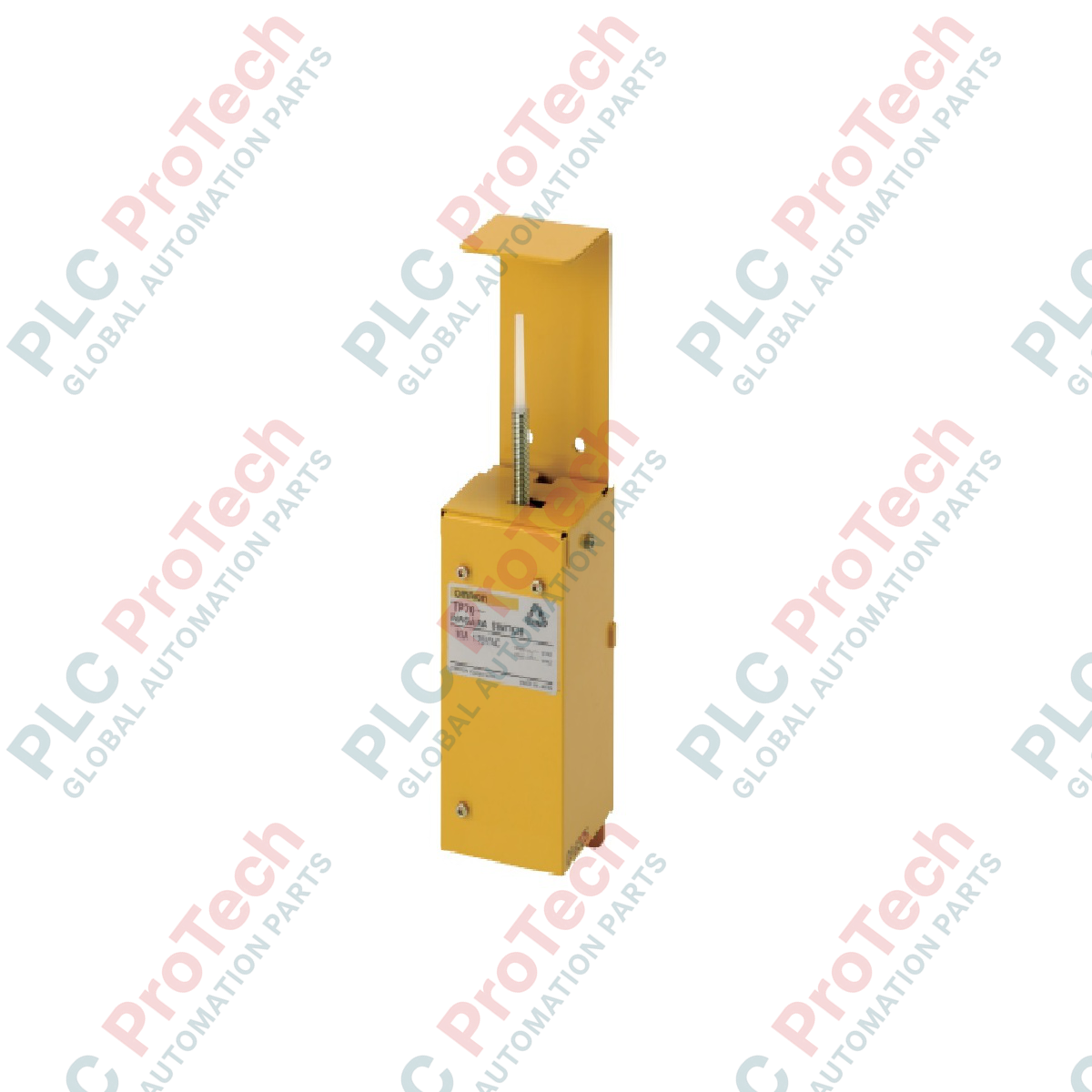

Elastyczny przełącznik prętowy do montażu na miejscu Omron TP70-1S3

SKU TP70-1S3

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: TP70-1S3
Country of origin:Japonia
Product Type: Wyłączniki krańcowe
Payment: T/T, Western Union
Weight: 1400g
Shipping port: Xiamen
Warranty: 12 months

Opis

Przeznaczony do wytrzymałego fizycznego monitorowania bezpieczeństwa na liniach przetwarzania i w korytarzach transportu materiałów, Omron TP70-1S3 zapewnia niezawodne mechaniczne wyzwalanie w połączeniu z rozłącznym blokiem styków zatrzymania awaryjnego. Dzięki zastosowaniu wysokiej trwałości wewnętrznego mikroprzełącznika D4N-2187 ten zespół wyłącznika krańcowego przekształca fizyczne odchylenie pręta w natychmiastowe przerwanie obwodu sterowania. Konstrukcja obejmuje podstawę z obejmą typu C, umożliwiającą szybką regulację ustawienia w pionie bezpośrednio na konstrukcji nośnej, co pozwala zachować bezpieczne i zgodne z wymaganiami pętle zatrzymania w wymagających warunkach.

Cechy

Wbudowany wytrzymały stykowy moduł D4N-2187 zapewniający niezawodne przełączanie elektryczne.
Rozłączna funkcja zatrzymania awaryjnego umożliwiająca odseparowanie poszczególnych obwodów bezpieczeństwa.
Elastyczny siłownik prętowy przeznaczony do uruchamiania w wielu kierunkach i odporny na obciążenia mechaniczne.
Stopień ochrony IP65 odpowiedni do obszarów narażonych na wilgoć i zapylenie.
Elastyczny blok mocujący z obejmą typu C umożliwiający łatwą regulację wysokości wzdłuż pionowych słupków montażowych.

Zastosowania

Kontrola znoszenia i granic taśmy przenośnika materiałów sypkich.
Monitorowanie obwodu linii produkcyjnej.
Bezpieczniki stacji transferu materiału.
Strefy prowadzenia materiału narażone na silne drgania.

Specyfikacja techniczna

Parametr	Wartość
Producent	Omron
Numer modelu	TP70-1S3
Model wbudowanego przełącznika	D4N-2187
Działanie funkcjonalne	Rozłączny blok wyłącznika awaryjnego
Integracja montażowa	Mocowanie za pomocą obejmy typu C z regulowaną skalą wysokości
Stopień ochrony	IP65
Odporność na drgania	Nieprawidłowe działanie: od 10 do 55 Hz, amplituda pojedyncza 0,65 mm, maks. 100 m/s2
Odporność na wstrząsy (zniszczenie)	Maks. 1000 m/s2
Odporność na wstrząsy (nieprawidłowe działanie)	Maks. 20 m/s2
Temperatura otoczenia podczas pracy	Od -10 do 70°C (bez zamarzania)
Wilgotność otoczenia podczas pracy	Od 35% do 95% wilgotności względnej
Dopuszczalna prędkość pracy	Od 1 mm/s do 0,5 m/s
Częstotliwość pracy mechanicznej	Maks. 60 operacji/minutę
Częstotliwość pracy elektrycznej	Maks. 30 operacji/minutę (obciążenie rezystancyjne)
Połączenie zaciskowe	Zaciski śrubowe
Masa netto urządzenia	1,4 kg
Masa wysyłkowa	3,0 kg

Wnioski z inżynierii empirycznej

Alternatywne modele i kompatybilność

Ponieważ zespół wykorzystuje standardowy przełącznik D4N-2187, konserwację mechaniczną i wymianę styków wewnętrznych można przeprowadzić bez modyfikowania zewnętrznego zacisku konstrukcyjnego typu C ani ciężkiej ramy montażowej. Ta modułowa konstrukcja znacznie skraca przestoje zakładu podczas planowanych remontów instalacji elektrycznej.

Typowe problemy zastosowania i uwagi inżynierskie

Nie używaj siłownika z elastycznym prętem jako mechanicznego ogranicznika ruchu dla ciężkich maszyn. Przekroczenie dopuszczalnej prędkości roboczej wynoszącej 0,5 m/s lub narażenie pręta na bezpośrednie uderzenia boczne z dużą prędkością może spowodować odkształcenie konstrukcji sprężyny lub przedwczesne zużycie styków. Sprawdź, czy temperatura otoczenia podczas pracy nie spada poniżej -10°C, aby uniknąć oblodzenia zewnętrznych cięgien mechanicznych.

Wskazówki dotyczące uruchamiania i okablowania

Podczas wykonywania połączeń na zaciskach śrubowych upewnij się, że zastosowano odpowiednie dławiki uszczelniające, aby zachować stopień ochrony obudowy IP65. Podczas uruchamiania w miejscu instalacji mocno dokręć śruby regulacyjne zacisku typu C, aby wibracje mechaniczne (do znamionowej wartości granicznej 100 m/s2) nie powodowały pionowego przesuwania się elementu na słupku wsporczym.

Wytyczne dotyczące instalacji

KRYTYCZNE OSTRZEŻENIE: Przed otwarciem pokrywy zacisków wbudowanego przełącznika odłącz i zablokuj wszystkie znajdujące się przed nim przyłącza zasilania elektrycznego. Przed poprowadzeniem przewodów upewnij się, że we wszystkich sąsiednich obwodach pętli bezpieczeństwa nie występuje napięcie, aby zapobiec zagrożeniu porażeniem wysokim napięciem lub uszkodzeniu maszyny.

1

Umieść i zamocuj blok montażowy z zaciskiem typu C na wyznaczonym przemysłowym słupku pionowym, przesuwając obudowę w pionie, aż elastyczny pręt zrówna się z torem ruchu mechanizmu wyzwalającego.

2

Otwórz pokrywę zacisków modułu D4N-2187 i podłącz przewody obwodu bezpieczeństwa bezpośrednio do zintegrowanych zacisków śrubowych, używając odpowiednich końcówek oczkowych lub widełkowych przeznaczonych do zastosowań narażonych na silne wibracje.

3

Potwierdź, że uszczelka jest prawidłowo osadzona, zamknij panel dostępu do listwy zaciskowej i przeprowadź ręczne testy skoku, aby zweryfikować zarówno działanie mechaniczne, jak i zmianę stanu obwodu.

FAQ

Czy wewnętrzny mikroprzełącznik modelu TP70-1S3 można wymienić niezależnie?

Tak, wbudowany przełącznik wykorzystuje standardowy blok styków Omron D4N-2187, co umożliwia wymianę wewnętrznego modułu bez zmiany całego mechanicznego zespołu montażowego.

Jaką korzyść zapewnia funkcja rozdzielnego wyłącznika awaryjnego w tym modelu?

Ta konstrukcja oddziela mechaniczne zadziałanie ogranicznika fizycznego pręta od uruchomienia obwodu awaryjnego wyłączenia, zapewniając odrębne ścieżki logiki sterowania dla sekwencjonowania procesu i warunków bezpiecznego zatrzymania.

W jaki sposób mechanizm montażowy z obejmą typu C ułatwia uruchomienie w terenie?

Zintegrowana obejma typu C umożliwia regulację wysokości pionowego ustawienia na słupach konstrukcyjnych, upraszczając dopasowanie w terenie do różnych torów siłowników i profili przenośników.
