Zaprojektowana z myślą o bezproblemowej integracji z przemysłowymi systemami śledzenia RFID antena Omron V680-HS52-R zapewnia niezawodną komunikację elektromagnetyczną ze zgodnymi nośnikami danych w wymagających środowiskach produkcyjnych. Ta cylindryczna antena RFID do montażu M22 jest wyposażona w elastyczny przewód klasy robotycznej, zaprojektowany tak, aby wytrzymywać ciągłe zginanie, dzięki czemu idealnie nadaje się do ramion robotów, automatycznych systemów bramowych i maszyn przegubowych. Konstrukcja klasy przemysłowej zapewnia niezawodną transmisję danych oraz integralność odczytu i zapisu nawet w warunkach silnych wibracji, wstrząsów mechanicznych i kontaktu z przemysłowymi olejami obróbkowymi.
| Producent | Omron |
| Model / SKU | V680-HS52-R |
| Seria produktu | Seria V680 |
| Typ komponentu | Cylindryczna antena RFID |
| Kształt | Cylindryczny korpus M22 × 65 mm |
| Typ przewodu | Elastyczny przewód do robotyki ze złączem nieprzystosowanym do pracy w warunkach wodoodpornych |
| Temperatura pracy otoczenia | Od -10°C do 60°C (bez oblodzenia) |
| Rezystancja izolacji | Minimum 20 MΩ (przy 500 VDC) między zaciskami przewodu a obudową |
| Odporność na wstrząsy | 500 m/s2 w osiach X, Y i Z (3 razy w każdej osi, łącznie 18 razy) |
| Odporność na wibracje | Od 10 do 500 Hz, amplituda podwójna 1,5 mm przy przyspieszeniu 100 m/s2 (10 przemiatań, po 8 minut każde w osiach X, Y i Z) |
| Stopień ochrony | IP67 (IEC 60529:2001); odporność na olej odpowiadająca IP67G (JIS C 0920:2003) w części antenowej |
| Masa netto | 0,85 kg |
| Masa wysyłkowa | 2,0 kg |
Model V680-HS52-R różni się bezpośrednio od standardowego modelu V680-HS52 zastosowaniem elastycznego okablowania klasy robotycznej. W przypadku modernizacji statycznej linii przenośnikowej, na której okablowanie jest zabezpieczone w nieruchomym peszlu, można zastosować standardowy model bez sufiksu R; jednak w przypadku osi dynamicznych, ruchomych lub obrotowych model z sufiksem „-R” ma kluczowe znaczenie dla zapobiegania zmęczeniu przewodu i pękaniu wewnętrznych żył miedzianych. Należy go używać z kompatybilnymi sterownikami RFID serii V680, takimi jak V680-CA5D01-V2 lub seria V680-CH.
Podczas montażu anteny cylindrycznej M22 w jednej płaszczyźnie uważaj na rozstrajanie powodowane przez metal. Otaczający metal działa jak obciążenie pasożytnicze, zmniejszając gęstość pola transmisyjnego i skracając efektywny zasięg odczytu/zapisu. Jeśli antena musi zostać zagłębiona w stalowej ramie lub aluminiowym uchwycie, zachowaj określoną przez producenta strefę wolną od metalu wokół głowicy promieniującej, aby uniknąć przerw w komunikacji lub ponownych prób odczytu.
Należy pamiętać, że choć część antenowa ma wytrzymałą klasę odporności na olej IP67G, interfejs na końcu złącza nie jest wodoodporny. To połączenie należy umieścić w skrzynce przyłączeniowej o odpowiedniej klasie IP lub szafie sterowniczej, jeśli urządzenie pracuje w środowisku narażonym na bezpośrednie mycie lub mgłę cieczy obróbkowej. Zawsze prowadź elastyczny przewód sygnałowy anteny z dala od przewodów prądu przemiennego (AC) o dużej mocy oraz przewodów wyjściowych przemiennika częstotliwości (VFD), aby zapobiec zakłóceniom elektromagnetycznym pogarszającym jakość pakietów danych RF.
Przed podłączeniem lub odłączeniem anteny upewnij się, że sterownik hosta V680 jest całkowicie odłączony od zasilania. Podłączanie lub odłączanie złącza RF podczas pracy może powodować wewnętrzne przepięcia elektryczne, które mogą trwale uszkodzić obwody głowicy transceivera lub uszkodzić aktywne dane na tagach nośnych.
Zamontuj korpus anteny M22 w uchwycie, upewniając się, że wszelkie metalowe konstrukcje pozostają poza wyznaczoną strefą wolną od metalu wokół przedniej powierzchni detekcyjnej.
Unieruchom korpus anteny za pomocą dostarczonych nakrętek montażowych, uważając, aby nie przekroczyć maksymalnego momentu dokręcania i nie uszkodzić gwintu obudowy.
Poprowadź przewód o dużej elastyczności wzdłuż dynamicznej osi ruchu, upewniając się, że w każdym miejscu zachowany jest minimalny promień gięcia i unikając ostrych punktów zacisku.
Zabezpiecz złącze niewodoodpornego interfejsu wewnątrz zamkniętej skrzynki zaciskowej przed poprowadzeniem przewodu sterownika, aby chronić je przed wilgocią atmosferyczną.
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: V680-HS52-R
Country of origin:Japonia
Product Type: Moduły anten RFID
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months
Zaprojektowana z myślą o bezproblemowej integracji z przemysłowymi systemami śledzenia RFID antena Omron V680-HS52-R zapewnia niezawodną komunikację elektromagnetyczną ze zgodnymi nośnikami danych w wymagających środowiskach produkcyjnych. Ta cylindryczna antena RFID do montażu M22 jest wyposażona w elastyczny przewód klasy robotycznej, zaprojektowany tak, aby wytrzymywać ciągłe zginanie, dzięki czemu idealnie nadaje się do ramion robotów, automatycznych systemów bramowych i maszyn przegubowych. Konstrukcja klasy przemysłowej zapewnia niezawodną transmisję danych oraz integralność odczytu i zapisu nawet w warunkach silnych wibracji, wstrząsów mechanicznych i kontaktu z przemysłowymi olejami obróbkowymi.
| Producent | Omron |
| Model / SKU | V680-HS52-R |
| Seria produktu | Seria V680 |
| Typ komponentu | Cylindryczna antena RFID |
| Kształt | Cylindryczny korpus M22 × 65 mm |
| Typ przewodu | Elastyczny przewód do robotyki ze złączem nieprzystosowanym do pracy w warunkach wodoodpornych |
| Temperatura pracy otoczenia | Od -10°C do 60°C (bez oblodzenia) |
| Rezystancja izolacji | Minimum 20 MΩ (przy 500 VDC) między zaciskami przewodu a obudową |
| Odporność na wstrząsy | 500 m/s2 w osiach X, Y i Z (3 razy w każdej osi, łącznie 18 razy) |
| Odporność na wibracje | Od 10 do 500 Hz, amplituda podwójna 1,5 mm przy przyspieszeniu 100 m/s2 (10 przemiatań, po 8 minut każde w osiach X, Y i Z) |
| Stopień ochrony | IP67 (IEC 60529:2001); odporność na olej odpowiadająca IP67G (JIS C 0920:2003) w części antenowej |
| Masa netto | 0,85 kg |
| Masa wysyłkowa | 2,0 kg |
Model V680-HS52-R różni się bezpośrednio od standardowego modelu V680-HS52 zastosowaniem elastycznego okablowania klasy robotycznej. W przypadku modernizacji statycznej linii przenośnikowej, na której okablowanie jest zabezpieczone w nieruchomym peszlu, można zastosować standardowy model bez sufiksu R; jednak w przypadku osi dynamicznych, ruchomych lub obrotowych model z sufiksem „-R” ma kluczowe znaczenie dla zapobiegania zmęczeniu przewodu i pękaniu wewnętrznych żył miedzianych. Należy go używać z kompatybilnymi sterownikami RFID serii V680, takimi jak V680-CA5D01-V2 lub seria V680-CH.
Podczas montażu anteny cylindrycznej M22 w jednej płaszczyźnie uważaj na rozstrajanie powodowane przez metal. Otaczający metal działa jak obciążenie pasożytnicze, zmniejszając gęstość pola transmisyjnego i skracając efektywny zasięg odczytu/zapisu. Jeśli antena musi zostać zagłębiona w stalowej ramie lub aluminiowym uchwycie, zachowaj określoną przez producenta strefę wolną od metalu wokół głowicy promieniującej, aby uniknąć przerw w komunikacji lub ponownych prób odczytu.
Należy pamiętać, że choć część antenowa ma wytrzymałą klasę odporności na olej IP67G, interfejs na końcu złącza nie jest wodoodporny. To połączenie należy umieścić w skrzynce przyłączeniowej o odpowiedniej klasie IP lub szafie sterowniczej, jeśli urządzenie pracuje w środowisku narażonym na bezpośrednie mycie lub mgłę cieczy obróbkowej. Zawsze prowadź elastyczny przewód sygnałowy anteny z dala od przewodów prądu przemiennego (AC) o dużej mocy oraz przewodów wyjściowych przemiennika częstotliwości (VFD), aby zapobiec zakłóceniom elektromagnetycznym pogarszającym jakość pakietów danych RF.
Przed podłączeniem lub odłączeniem anteny upewnij się, że sterownik hosta V680 jest całkowicie odłączony od zasilania. Podłączanie lub odłączanie złącza RF podczas pracy może powodować wewnętrzne przepięcia elektryczne, które mogą trwale uszkodzić obwody głowicy transceivera lub uszkodzić aktywne dane na tagach nośnych.
Zamontuj korpus anteny M22 w uchwycie, upewniając się, że wszelkie metalowe konstrukcje pozostają poza wyznaczoną strefą wolną od metalu wokół przedniej powierzchni detekcyjnej.
Unieruchom korpus anteny za pomocą dostarczonych nakrętek montażowych, uważając, aby nie przekroczyć maksymalnego momentu dokręcania i nie uszkodzić gwintu obudowy.
Poprowadź przewód o dużej elastyczności wzdłuż dynamicznej osi ruchu, upewniając się, że w każdym miejscu zachowany jest minimalny promień gięcia i unikając ostrych punktów zacisku.
Zabezpiecz złącze niewodoodpornego interfejsu wewnątrz zamkniętej skrzynki zaciskowej przed poprowadzeniem przewodu sterownika, aby chronić je przed wilgocią atmosferyczną.
Globalna ekspresowa wysyłka
Zwroty i gwarancja
Zamówienia są przetwarzane i dostarczane od poniedziałku do piątku (z wyłączeniem dni świątecznych).
Aby poznać pełne warunki kwalifikowalności, opłaty za przyjęcie towaru z powrotem oraz szczegóły dotyczące zwrotów międzynarodowych, prosimy zapoznać się z naszym oficjalnym Polityka zwrotów i zwrotu pieniędzy .
| Country of origin |
Japonia
|

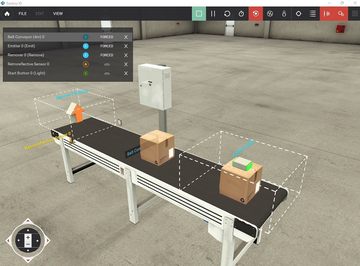

Stabilna konfiguracja wirtualnego uruchamiania firmy Mitsubishi wymaga czegoś więcej niż tylko zgodności adresów. W tym przewodniku wyjaśniono ścieżkę danych GX Simulator–OPC–Factory I/O,...
