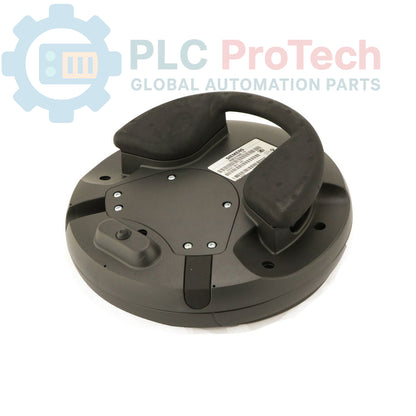

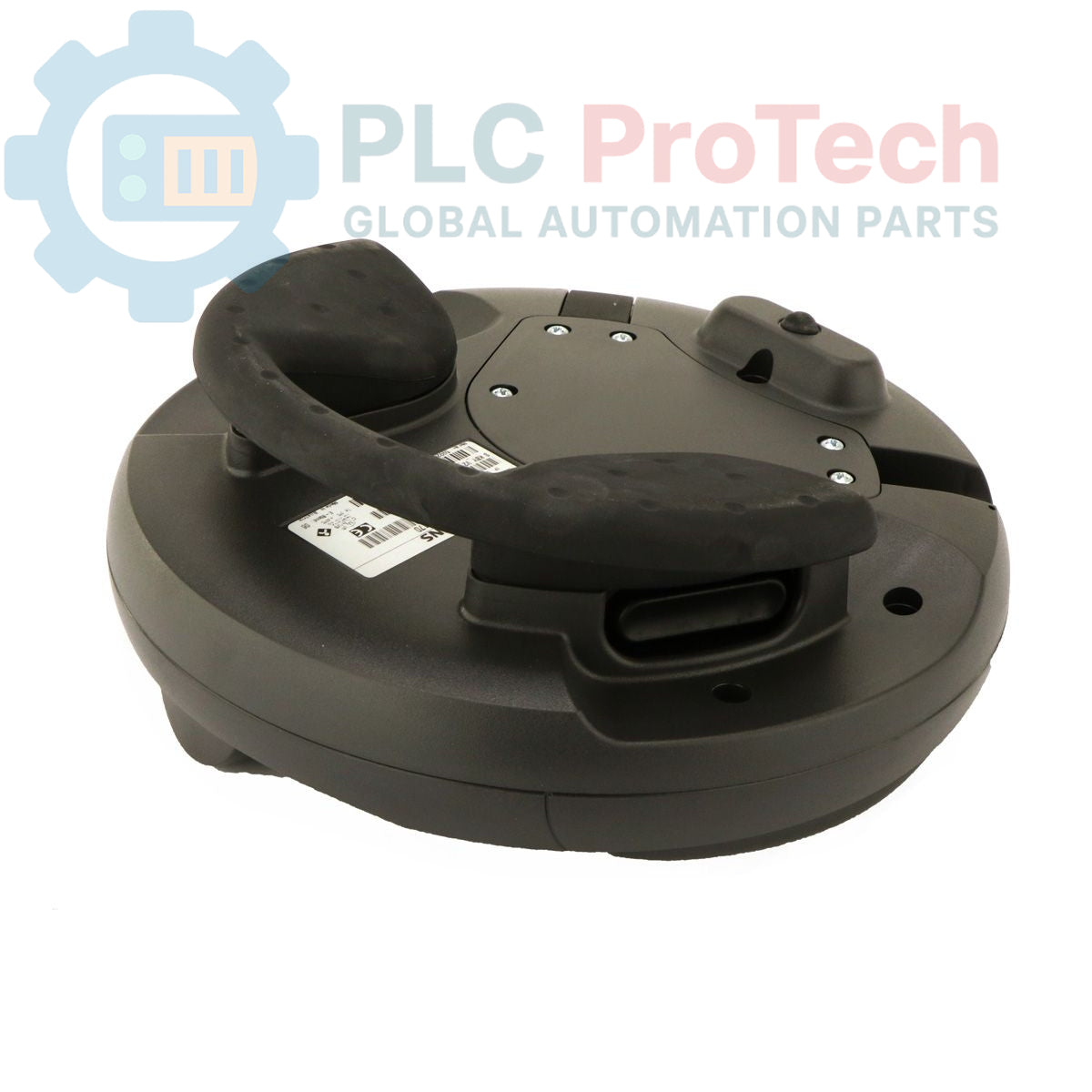

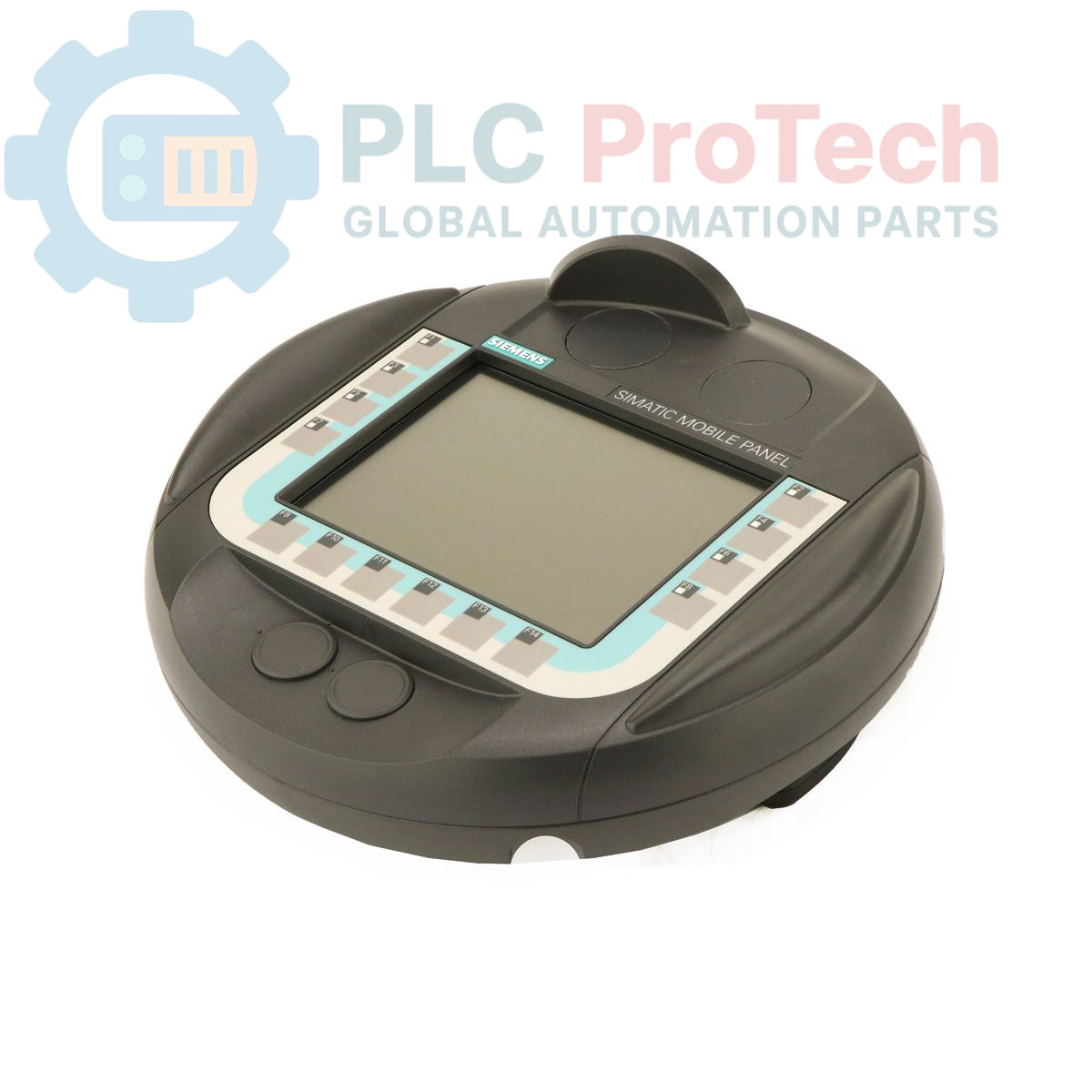

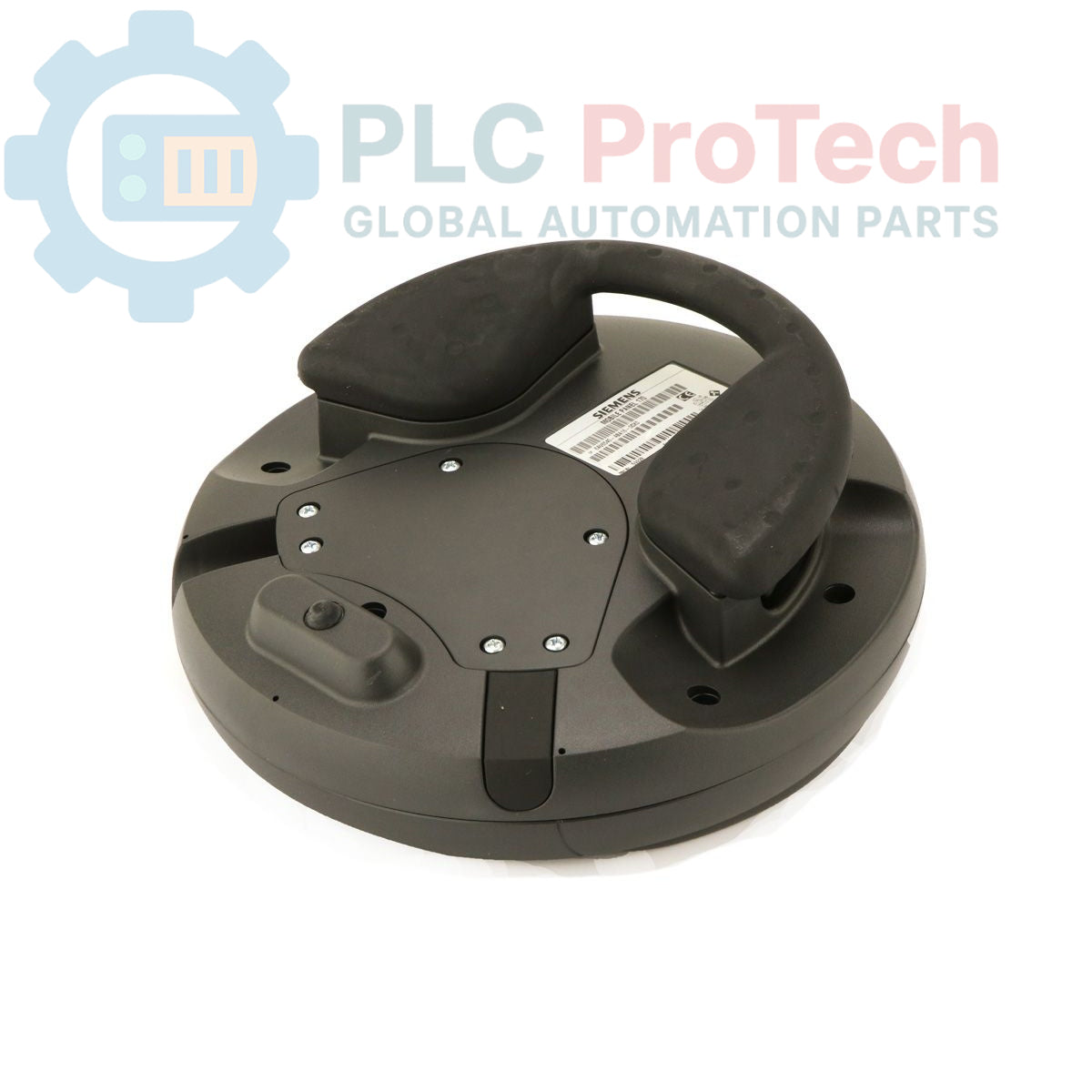

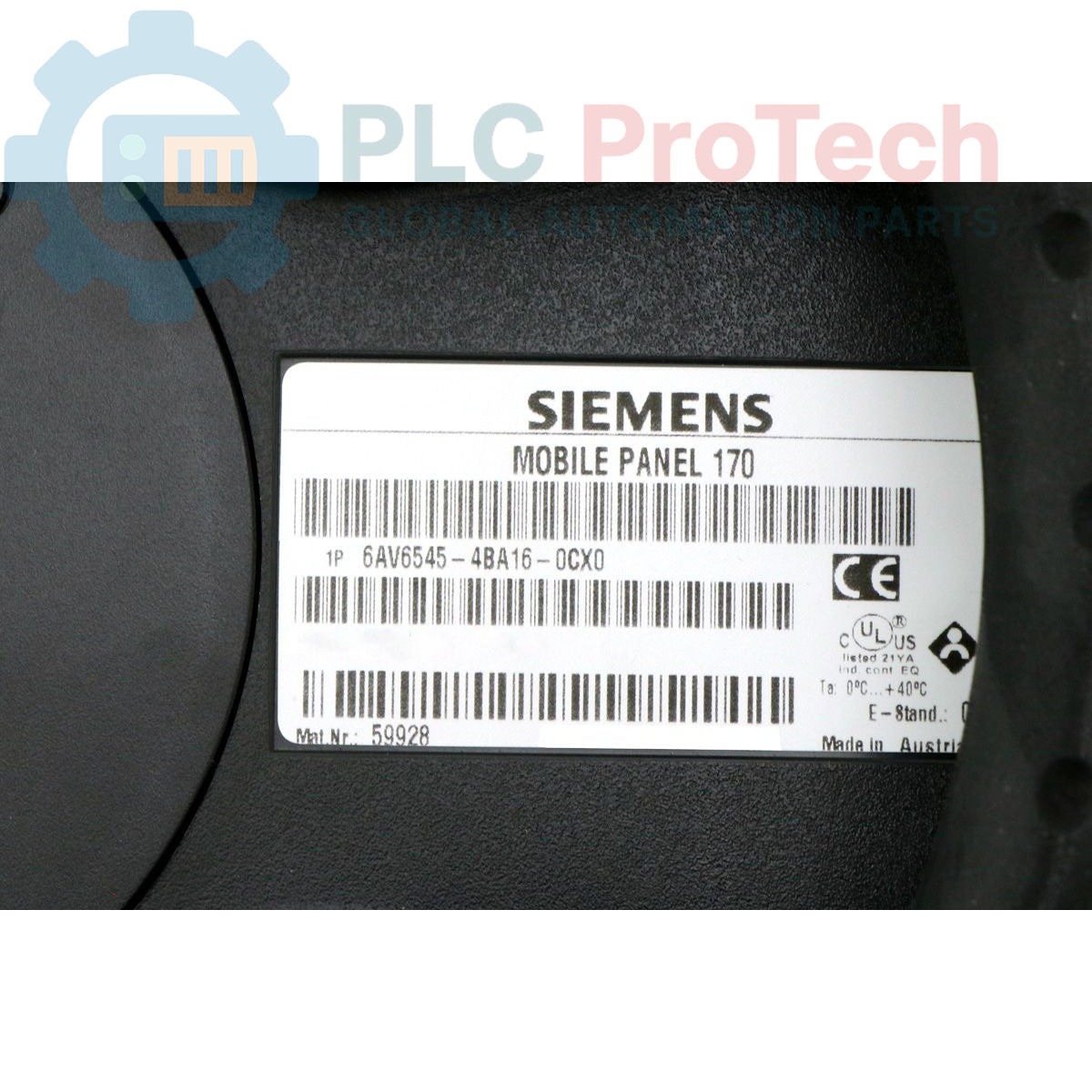

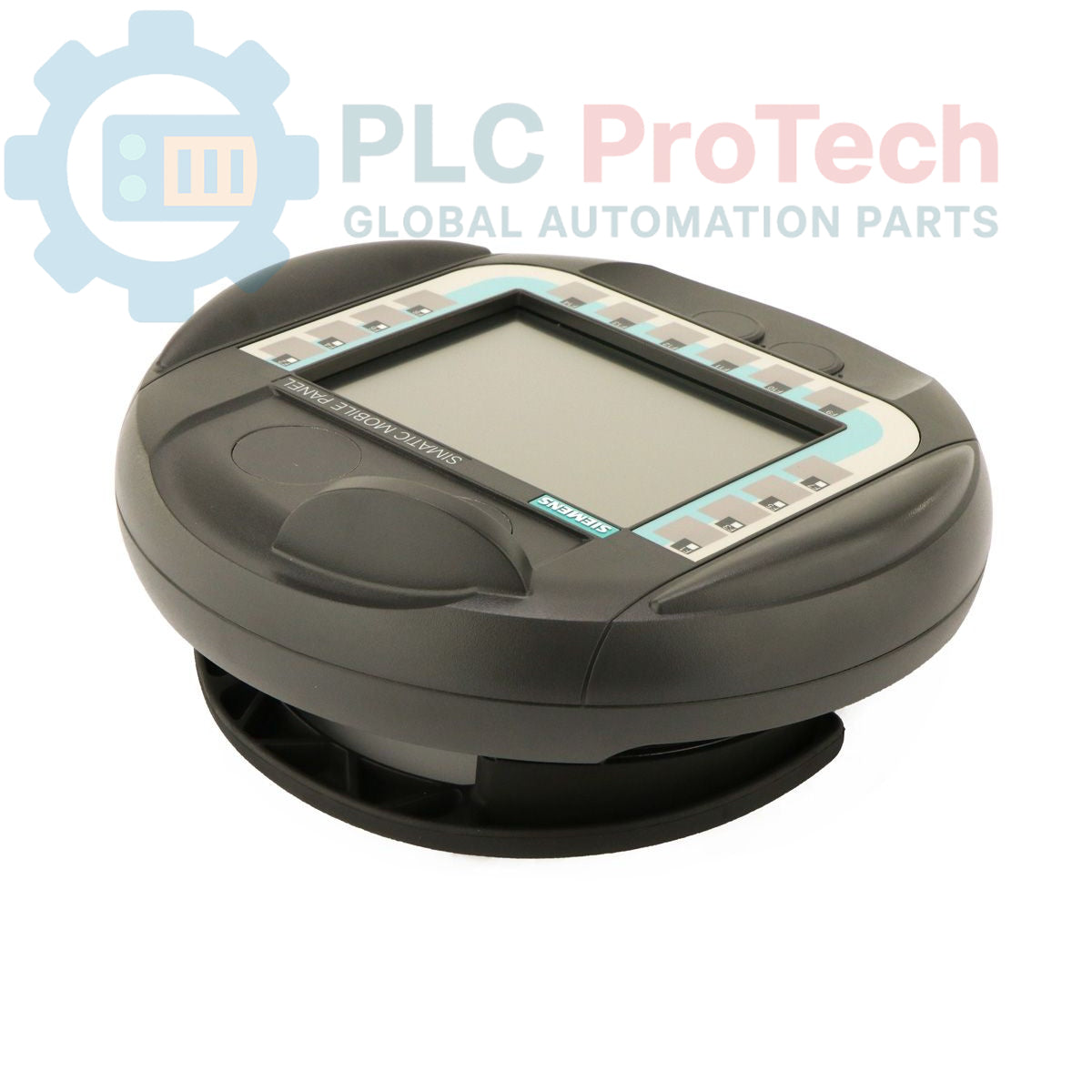

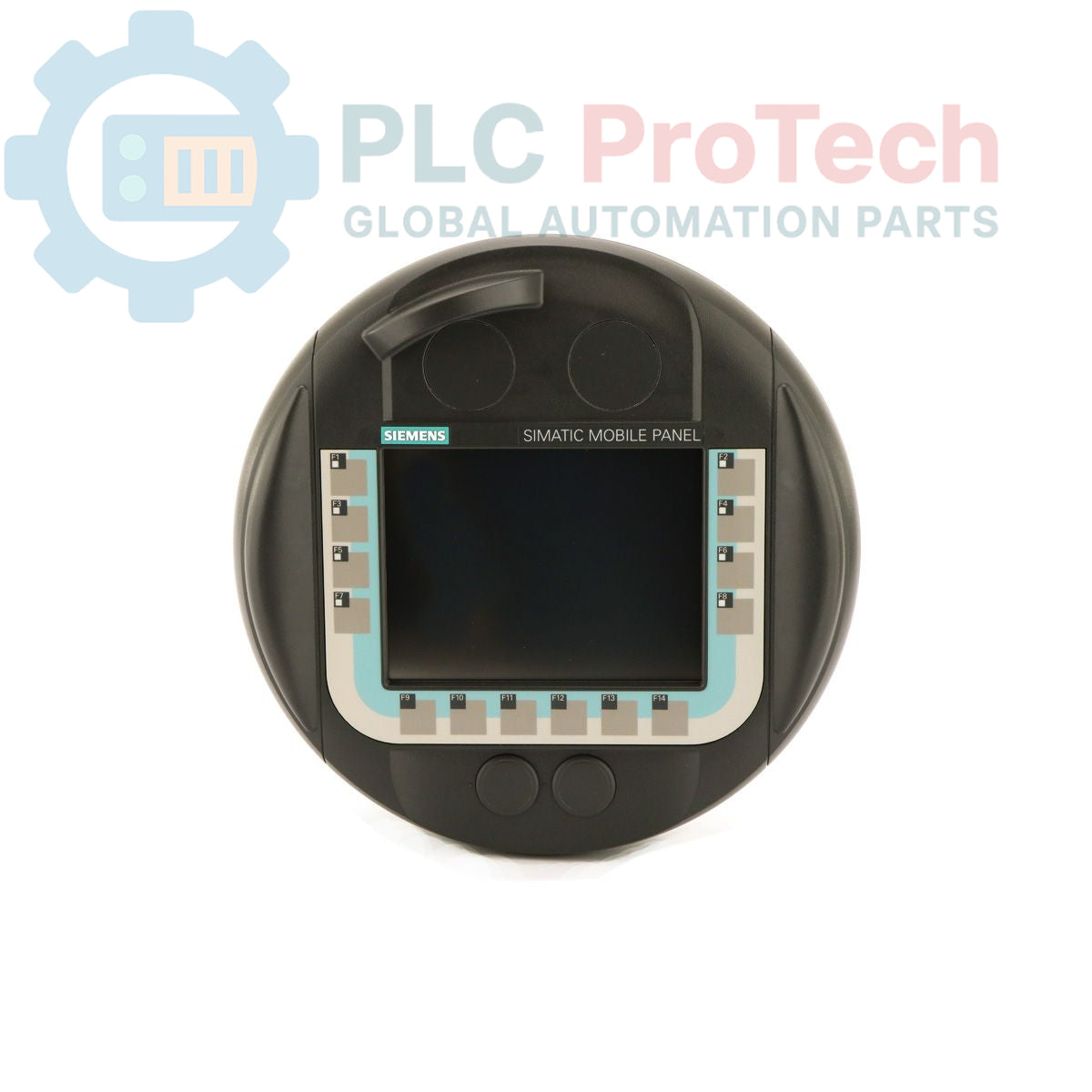

Panele mobilne Siemens 6AV6545-4BA16-0CX0

Panele mobilne Siemens 6AV6545-4BA16-0CX0

Only 6 item(s) left in stock

  • Manufacturer: Siemens

  • Product No.: 6AV6545-4BA16-0CX0

  • Country of origin:Niemcy

  • Product Type: Panele mobilne

  • Barcode: 85371091

  • Payment: T/T, Western Union

  • Weight: 1750g

  • Dimensions: 38.10cm x 17.80cm x 38.10cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Pokaż kompletne dane
Opis produktu
FAQ
Wysyłka Zwroty
Dodatkowe szczegóły
Recenzje

Opis

6AV6545-4BA16-0CX0 to SIMATIC Mobile Panel 170 zaprojektowany do elastycznej, przenośnej obsługi i monitorowania w środowiskach przemysłowych. Ten pierwszej generacji mobilny panel HMI posiada 5,7-calowy kolorowy wyświetlacz STN o rozdzielczości 320 x 240 pikseli, obsługujący 16 kolorów wyświetlania oraz kombinowaną obsługę klawiszy i dotyku. Wyposażony jest w zintegrowany przycisk aktywujący, który zapewnia zwiększone bezpieczeństwo operatora podczas ręcznej konfiguracji maszyny, konserwacji i rozwiązywania problemów. Urządzenie posiada 768 kB pamięci wewnętrznej i jest konfigurowalne za pomocą oprogramowania ProTool/Lite w wersji V6.0+SP2 i wyższych. Typowe zastosowania przemysłowe obejmują zdecentralizowaną kontrolę maszyn, stanowiska operatorskie do dużych maszyn, elastyczne komórki produkcyjne oraz nadzór zautomatyzowanych linii produkcyjnych. Panel działa na zasilaniu 24V DC i jest w pełni kompatybilny z platformami automatyzacji Siemens SIMATIC.

Cechy

  • Przenośny panel HMI SIMATIC Mobile Panel 170 zaprojektowany do elastycznej interakcji z maszynami
  • 5,7-calowy kolorowy wyświetlacz STN o rozdzielczości 320 x 240 pikseli i 16 kolorach
  • Kombinowana obsługa klawiszy i dotyku z zintegrowanym przyciskiem bezpieczeństwa
  • Konfigurowalny za pomocą oprogramowania ProTool/Lite w wersji V6.0+SP2 i wyższych
  • Kompaktowa, ergonomiczna, przenośna obudowa działająca na zasilaniu 24V DC

Zastosowania

  • Elastyczne konsole operatorskie do dużych maszyn przemysłowych
  • Zdecentralizowane stanowiska do konserwacji i konfiguracji maszyn
  • Uruchamianie i rozwiązywanie problemów na zautomatyzowanych liniach produkcyjnych
  • Wizualizacja na hali produkcyjnej i mobilny nadzór procesów

Dane techniczne

Parametr techniczny Specyfikacja
Marka Siemens
Producent Siemens
Seria SIMATIC HMI
Podseria Mobile Panels (1. generacja)
Typ produktu Panele mobilne
Faza produktu Wycofany
Przekątna ekranu 5,7 cala
Typ wyświetlacza Kolorowy wyświetlacz STN
Rozdzielczość wyświetlacza 320 x 240 pikseli
Liczba kolorów wyświetlacza 16 kolorów
Typ obsługi Klawisze i dotyk
Funkcje bezpieczeństwa Zintegrowany przycisk aktywujący
Pojemność pamięci 768 kB
Kompatybilność oprogramowania ProTool/Lite V6.0+SP2 i wyższe
Napięcie zasilania 24V DC
Wymiary 38,10 x 17,80 x 38,10 cm
Waga 1,75 kg
Kod taryfy celnej 85371091
Przepisy kontroli eksportu (ECCN) 5D002

Wytyczne instalacyjne

  • Mocno zamontuj jednostki skrzynki przyłączeniowej na szafie sterowniczej lub obudowie maszyny, zapewniając odpowiedni dostęp do prowadzenia kabli.
  • Podłącz przewody zasilania 24V DC oraz kable komunikacji sieciowej do wyznaczonych zacisków skrzynki przyłączeniowej.
  • Przed uruchomieniem sprawdź prawidłowe działanie zintegrowanego przycisku bezpieczeństwa oraz obwodów awaryjnego zatrzymania.
  • Obsługuj panel mobilny za pomocą ergonomicznego uchwytu i zabezpiecz go w wyznaczonym uchwycie, gdy nie jest używany.
Key Features:
#Mobile Panels #Simatic Hmis

What display size and resolution does the 6AV6545-4BA16-0CX0 mobile panel feature?
It features a 5.7-inch STN color display with a resolution of 320 x 240 pixels supporting 16 colors.

What safety feature is integrated into the mobile panel design?
The unit includes an integrated enabling button to provide enhanced safety during manual machine interventions.

Which software version is required to configure this mobile panel?
It is configurable using ProTool/Lite Version V6.0+SP2 and higher.
