Siemens 6AV7240-3CC10-0HA2 SIMATIC — komputer panelowy

Opis

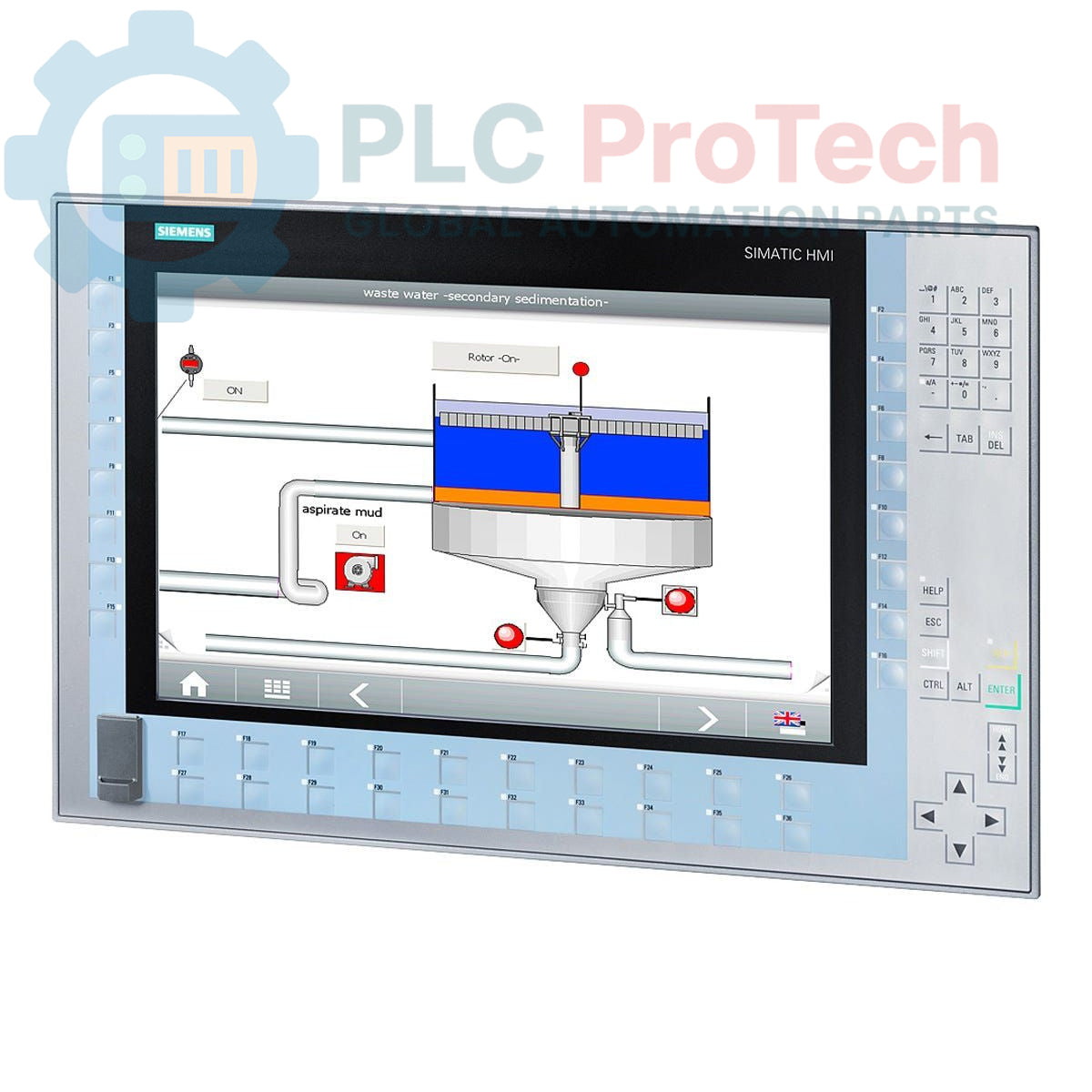

Siemens 6AV7240-3CC10-0HA2 to przemysłowy panelowy komputer PC SIMATIC IPC 477D z 15-calowym wyświetlaczem dotykowym/klawiaturowym. Urządzenie wyposażono w procesor Core i3-3217UE, 4 GB pamięci RAM oraz standardowy dysk SSD (MLC) o pojemności 80 GB. Dostępne opcje łączności obejmują 4 tylne porty USB, 1 przedni port USB, port Ethernet 10/100/1000, dwa porty Gigabit Ethernet (IE/PN), 1 port RS232 oraz 1 gniazdo PCIe. Urządzenie działa z przemysłowym zasilaczem sieciowym AC 110/230 V zgodnym ze standardem NAMUR i jest dostarczane z przewodem zasilającym do Europy. Urządzenie jest przeznaczone do pracy bez preinstalowanego systemu operacyjnego i oprogramowania SIMATIC, a jego nośnik danych można wymieniać.

Funkcje

• 15-calowy wyświetlacz dotykowy/przyciskowy
• Procesor Core i3-3217UE
• 4 GB pamięci RAM
• Standardowy dysk SSD 80 GB (MLC)
• 4 tylne porty USB, 1 przedni port USB
• 1 port Ethernet 10/100/1000
• 2 porty Gigabit Ethernet (IE/PN)
• 1 port RS232
• 1 gniazdo PCIe
• Przemysłowy zasilacz AC 110/230 V z NAMUR
• Dostarczany z przewodem zasilającym do Europy
• Wymienny nośnik danych
• Dostarczany bez systemu operacyjnego i oprogramowania SIMATIC

Zastosowania

Seria Siemens SIMATIC IPC 477D, obejmująca model 6AV7240-3CC10-0HA2, nadaje się do różnych zastosowań przemysłowych wymagających niezawodnej wizualizacji i sterowania. Typowe zastosowania obejmują obsługę i monitorowanie maszyn, systemy sterowania procesami, akwizycję danych oraz zadania związane z interfejsem człowiek–maszyna (HMI) w środowiskach produkcyjnych, automatyzacyjnych i infrastrukturalnych. Przemysłowy zasilacz zgodny ze standardem NAMUR wskazuje na możliwość stosowania w wymagających warunkach przemysłowych.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

1. Podłączenie zasilania: Podłącz przemysłowy zasilacz do źródła prądu przemiennego 110/230 V za pomocą dostarczonego kabla zasilającego przeznaczonego do Europy. Zapewnij prawidłowe uziemienie i zgodność z lokalnymi przepisami elektrycznymi.
2. Zgodność z NAMUR: W przypadku integracji z systemami wymagającymi zgodności z NAMUR należy sprawdzić, czy konfiguracja zasilacza spełnia szczególne wymagania danego zastosowania.
3. Podłączanie urządzeń peryferyjnych: Podłącz urządzenia USB, kable Ethernet (dla sieci 10/100/1000 i Gigabit IE/PN) oraz urządzenia szeregowe RS232 do odpowiednich portów.
4. Rozbudowa PCIe: Aby uzyskać dodatkowe funkcje, należy zainstalować kompatybilne karty rozszerzeń PCIe w dostępnym gnieździe, przestrzegając standardowych środków ochrony przed wyładowaniami elektrostatycznymi (ESD).
5. Wymiana dysku: Jeśli konieczna jest wymiana dysku, należy postępować zgodnie z wytycznymi producenta dotyczącymi bezpiecznego demontażu i instalacji dysku SSD 80 GB (MLC) lub kompatybilnego zamiennika.
6. Instalacja oprogramowania: Ponieważ urządzenie jest dostarczane bez systemu operacyjnego i oprogramowania SIMATIC, należy zainstalować wymagany system operacyjny oraz oprogramowanie aplikacyjne zgodnie ze specyfikacją projektu.
