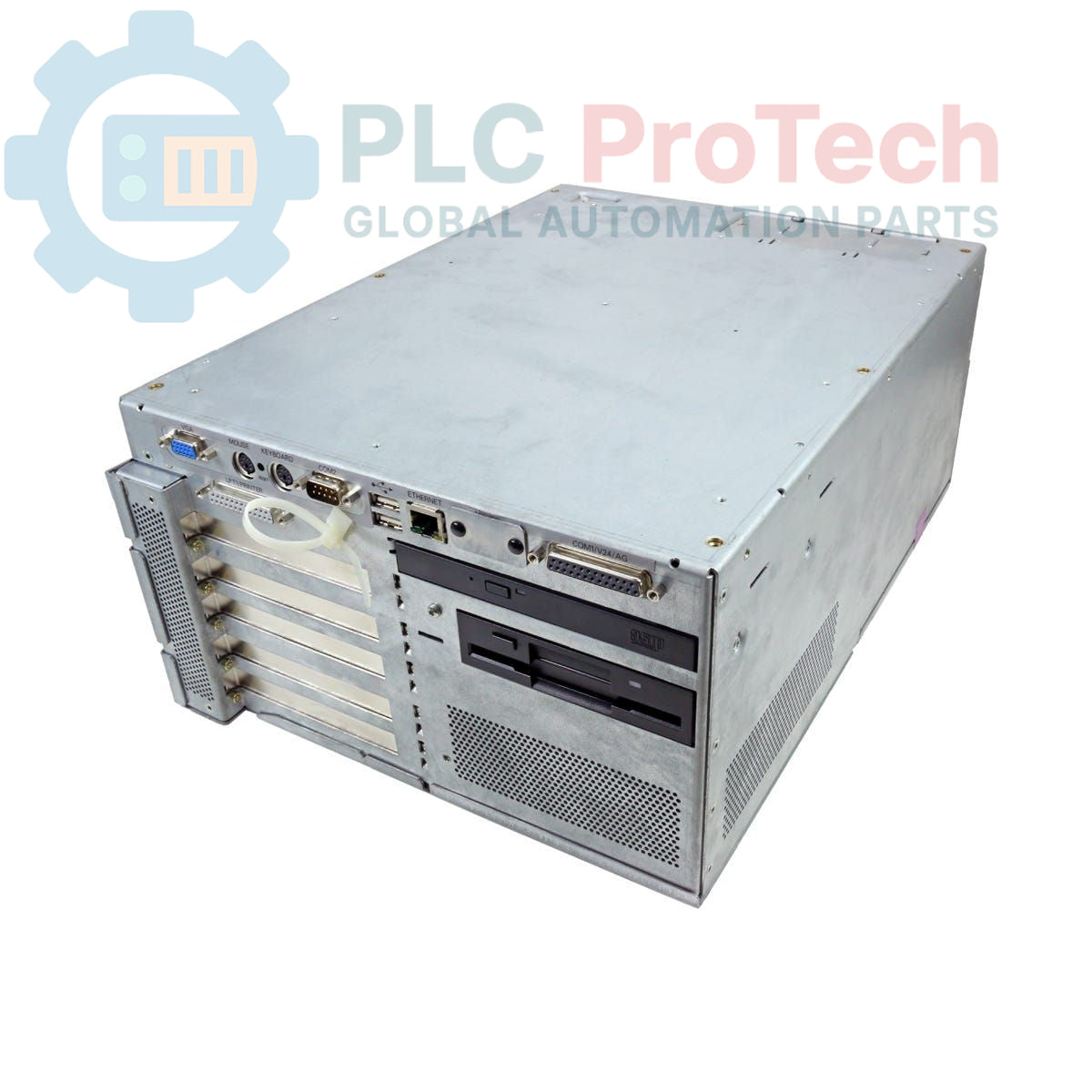

Siemens 6AV7704-1BB10-0AC0 SIMATIC Panel PC 870

Opis

Siemens 6AV7704-1BB10-0AC0 to komputer panelowy SIMATIC Panel PC 870 przeznaczony do przemysłowych zastosowań związanych z interfejsem człowiek–maszyna (HMI) i sterowaniem. Urządzenie wyposażono w zintegrowany interfejs RS-485 1 × 12 Mbit/s obsługujący komunikację PROFIBUS DP/MPI, dzięki czemu nadaje się do integracji z istniejącymi sieciami automatyki. Posiada kolorowy wyświetlacz TFT 15,1" z funkcją ekranu dotykowego, procesor Intel Pentium III 866 MHz, 256 MB SDRAM oraz dysk twardy 60 GB. Opcje łączności obejmują port Ethernet RJ45, porty USB, porty szeregowe i porty PS/2 dla urządzeń peryferyjnych. Urządzenie działa pod kontrolą systemu Windows 2000 i jest zasilane napięciem 120/230 V AC.

Funkcje

• Zintegrowany interfejs RS-485 1 × 12 Mbit/s (PROFIBUS DP/MPI)
• Kolorowy wyświetlacz dotykowy TFT 15,1"
• Procesor Intel Pentium III 866 MHz
• 256 MB SDRAM
• Dysk twardy 60 GB (HDD)
• Napęd CD-ROM i napęd dyskietek
• 1 × port Ethernet RJ45 10/100 Mbit/s
• 2 × port USB
• 2 × port szeregowy
• 1 × port myszy PS/2
• 1 × port klawiatury PS/2
• 1 × port równoległy
• Fabrycznie zainstalowany system operacyjny Windows 2000
• Obsługa zasilania wejściowego 120/230 V AC

Zastosowania

• Przemysłowy interfejs człowiek–maszyna (HMI)
• Wizualizacja i sterowanie procesami
• Obsługa i monitorowanie maszyn
• Systemy akwizycji danych
• Automatyka fabryczna i systemy SCADA
• Zarządzanie liniami produkcyjnymi

Informacje dotyczące zamówienia

Specyfikacja techniczna

Wskazówki dotyczące instalacji

1. Bezpieczeństwo przede wszystkim: Przed rozpoczęciem jakichkolwiek prac należy odłączyć i zabezpieczyć przed ponownym załączeniem całe zasilanie obszaru instalacji.
2. Montaż: Zamontuj komputer panelowy w odpowiednim wycięciu panelu lub obudowie, zapewniając wokół urządzenia wystarczającą przestrzeń wentylacyjną umożliwiającą odprowadzanie ciepła.
3. Podłączenie zasilania: Podłącz zasilanie 120/230 V AC do wyznaczonych zacisków wejściowych. Przed włączeniem zasilania sprawdź prawidłowe napięcie i polaryzację.
4. Uziemienie: Wykonaj prawidłowe połączenie ochronne z przewodem ochronnym (PE) do wyznaczonego zacisku uziemiającego, aby zapewnić bezpieczeństwo elektryczne i ograniczyć zakłócenia.
5. Okablowanie komunikacyjne: Podłącz przewody PROFIBUS DP/MPI do interfejsu RS-485, a przewody Ethernet do portu RJ45. Zapewnij prawidłowe ekranowanie i terminację, aby zachować integralność komunikacji.
6. Podłączanie urządzeń peryferyjnych: Podłącz urządzenia USB, urządzenia szeregowe oraz klawiaturę i mysz PS/2 zgodnie z wymaganiami aplikacji.
7. Warunki środowiskowe: Zainstaluj urządzenie w miejscu wolnym od nadmiernego zapylenia, wilgoci, gazów powodujących korozję i skrajnych temperatur, aby zapewnić optymalną wydajność oraz długą żywotność.
8. Włączenie zasilania: Po sprawdzeniu wszystkich połączeń włącz ponownie zasilanie i obserwuj uruchamianie systemu.
