Opis

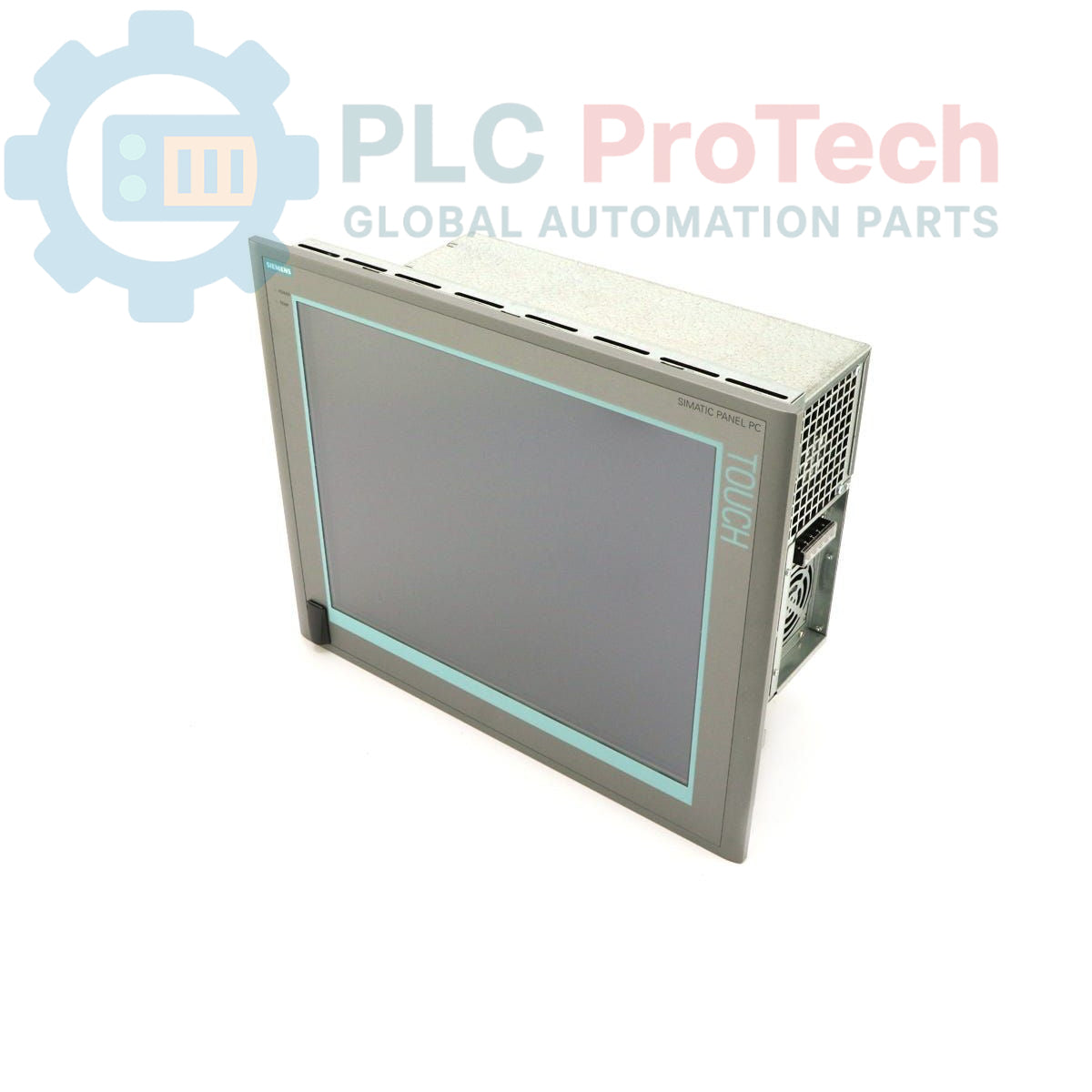

To komputer przemysłowy Siemens 6AV7812-0BA10-1AB0 SIMATIC Panel PC 877, przeznaczony do zadań związanych z wizualizacją i sterowaniem na poziomie maszyny. Integruje 15-calowy ekran dotykowy o rozdzielczości 1024 × 768 pikseli i jest wyposażony w wygodny przedni interfejs USB. System jest napędzany przez procesor Celeron 2,0 GHz i wyposażony w pamięć DDR266 SDRAM o pojemności 512 MB. Do przechowywania danych służy dysk twardy EIDE o pojemności 40 GB oraz napęd DVD-ROM. Urządzenie ma wstępnie zainstalowany system Windows 2000 Professional z wielojęzycznym interfejsem użytkownika (MUI) i jest przystosowane do zasilania prądem przemiennym o napięciu 110–230 V.

Funkcje

• Kolorowy ekran dotykowy o przekątnej 15 cali
• Rozdzielczość ekranu 1024 × 768 pikseli
• Zintegrowany przedni interfejs USB zapewniający łatwy dostęp do urządzeń peryferyjnych
• Procesor Intel Celeron 2,0 GHz z magistralą FSB 400 MHz
• Systemowa pamięć DDR266 SDRAM o pojemności 512 MB
• Dysk twardy EIDE 3,5 cala o pojemności 40 GB (HDD)
• Wbudowany napęd optyczny DVD-ROM
• Wstępnie zainstalowany system Windows 2000 Professional (MUI)
• Szeroki zakres napięcia wejściowego 110–230 V AC

Zastosowania

• Interfejs człowiek–maszyna (HMI) do sterowania procesem
• Klient SCADA do monitorowania całego zakładu
• Pozyskiwanie i rejestrowanie danych na poziomie maszyny
• Przemysłowy panel sterowniczy do linii produkcyjnych
• Stanowisko wizualizacji w automatyce fabrycznej

Specyfikacja techniczna

Wytyczne dotyczące instalacji

1. 1 Przygotuj miejsce montażu: Upewnij się, że wymiary wycięcia w panelu są prawidłowe, a powierzchnia montażowa jest czysta, płaska i może utrzymać ciężar urządzenia (17.00 kg). Sprawdź, czy zapewniono odpowiedni odstęp na potrzeby wentylacji i prowadzenia kabli.
2. 2 Zamontuj urządzenie: Wsuń komputer panelowy w przygotowany wykrój od przodu. Przymocuj go od tyłu za pomocą dostarczonych zacisków montażowych, dokręcając je równomiernie momentem określonym przez producenta, aby zapewnić prawidłowe uszczelnienie.
3. 3 Podłącz przewód ochronny (PE): Podłącz obudowę do uziemienia ochronnego szafy sterowniczej za pomocą przewodu o niskiej impedancji. Jest to kluczowy krok dla bezpieczeństwa operatora i ochrony przed zakłóceniami elektromagnetycznymi (EMI).
4. 4 Podłącz zasilanie: Podłącz przewód zasilający 110–230 V AC do zacisku wejściowego zasilania urządzenia. Upewnij się, że napięcie źródłowe mieści się w określonym zakresie i że obwód jest odpowiednio zabezpieczony bezpiecznikiem. Prowadź przewody zasilające oddzielnie od przewodów danych i komunikacyjnych.
5. 5 Podłącz urządzenia peryferyjne: Podłącz wymagane kable sieciowe, klawiatury, myszy lub inne urządzenia do odpowiednich portów. Użyj przedniego portu USB do podłączania urządzeń tymczasowych, takich jak pamięci flash. Po zabezpieczeniu wszystkich połączeń można ponownie włączyć zasilanie systemu.
