Opis

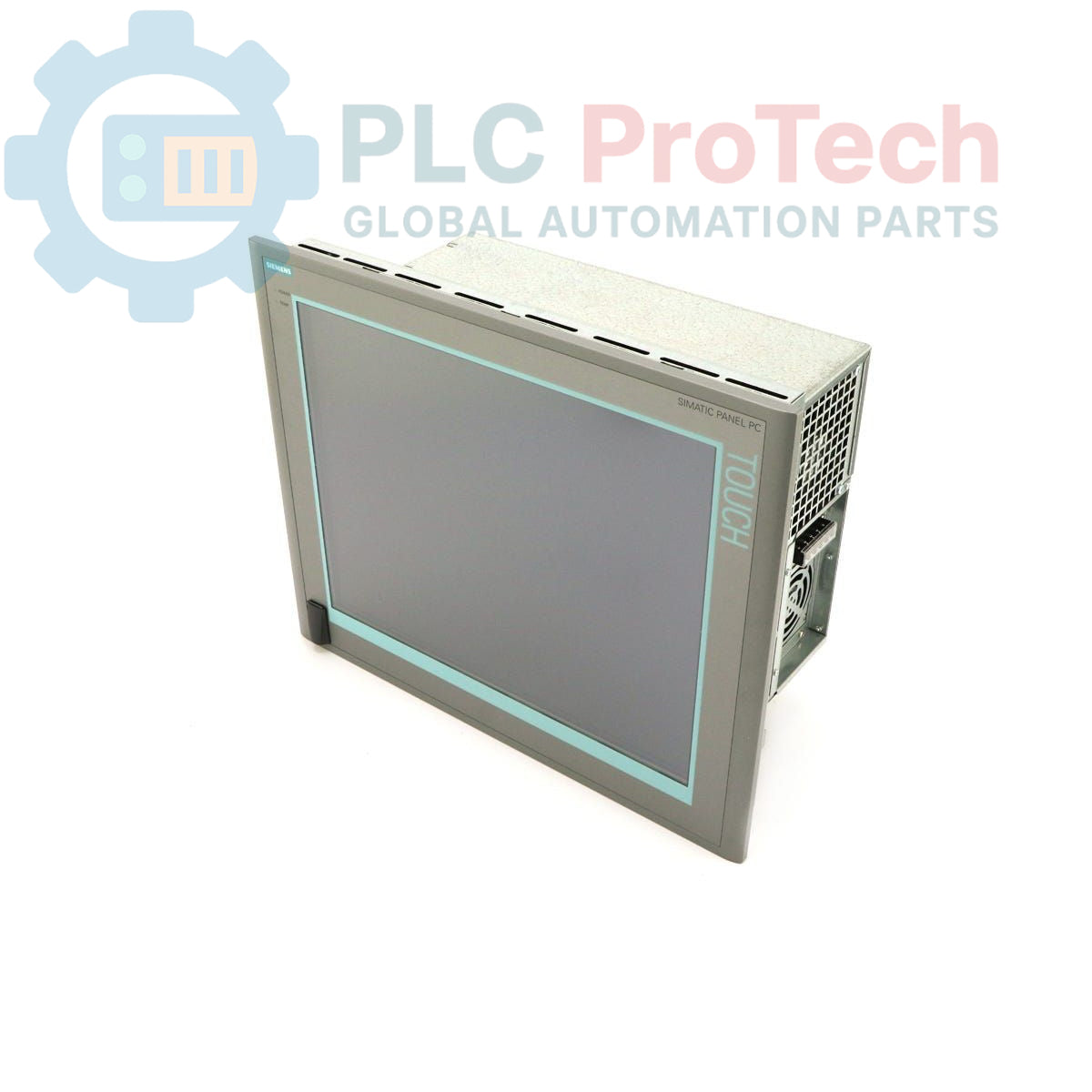

To komputer przemysłowy Siemens 6AV7813-0BB11-1AC0 SIMATIC Panel PC 877, przeznaczony do sterowania i wizualizacji na poziomie maszyny. Wyposażono go w 15-calowy wyświetlacz z klawiaturą o rozdzielczości 1024 x 768, napędzany przez procesor Intel Pentium 4 2,8 GHz. System ma 512 MB pamięci DDR266 SDRAM, dysk twardy EIDE o pojemności 80 GB oraz napęd DVD-ROM. Urządzenie jest zasilane napięciem 110–230 V AC i ma fabrycznie zainstalowany system Windows XP Professional z wielojęzycznym interfejsem użytkownika.

Cechy

• Wyświetlacz 15-calowy ze zintegrowaną klawiaturą do wprowadzania danych przez operatora.
• Rozdzielczość ekranu 1024 x 768 pikseli zapewnia wyraźną wizualizację procesów.
• Procesor Intel Pentium 4 pracujący z częstotliwością 2,8 GHz i magistralą FSB 533 MHz.
• Wyposażony w 512 MB pamięci DDR266 SDRAM.
• Zawiera dysk twardy EIDE 3,5" o pojemności 80 GB oraz napęd DVD-ROM.
• Wstępnie zainstalowany system Windows XP Professional (wielojęzyczny interfejs użytkownika).

Zastosowania

• Interfejs człowiek–maszyna (HMI) dla linii produkcyjnych.
• Systemy sterowania procesami i akwizycji danych.
• Przemysłowa automatyka oraz węzły klienckie SCADA.
• Rejestrowanie danych i diagnostyka na poziomie maszyny.

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Sprawdź, czy szafa sterownicza jest odłączona od napięcia i zabezpieczona przed przypadkowym załączeniem zgodnie z procedurami bezpieczeństwa.
2. 2 Przygotuj wycięcie w panelu zgodnie ze specyfikacją mechaniczną urządzenia. Upewnij się, że powierzchnia montażowa jest czysta i płaska.
3. 3 Włóż Panel PC w wycięcie od przodu i równomiernie zamocuj go za pomocą dołączonych zacisków montażowych. Nie dokręcaj zbyt mocno.
4. 4 Podłącz przewód ochronny PE o niskiej impedancji do wyznaczonego zacisku uziemiającego na obudowie komputera PC.
5. 5 Podłącz kabel zasilający 110–230 V AC do złącza wejściowego zasilania urządzenia. Upewnij się, że kabel jest prawidłowo zabezpieczony.
6. 6 Podłącz wszystkie wymagane kable komunikacyjne, peryferyjne oraz I/O. Poprowadź kable tak, aby zapobiec naprężeniom i zakłóceniom.
7. 7 Po sprawdzeniu, czy wszystkie połączenia są bezpieczne, zamknij drzwi szafy, usuń urządzenie blokujące/oznaczające i ponownie załącz zasilanie systemu.
