Opis

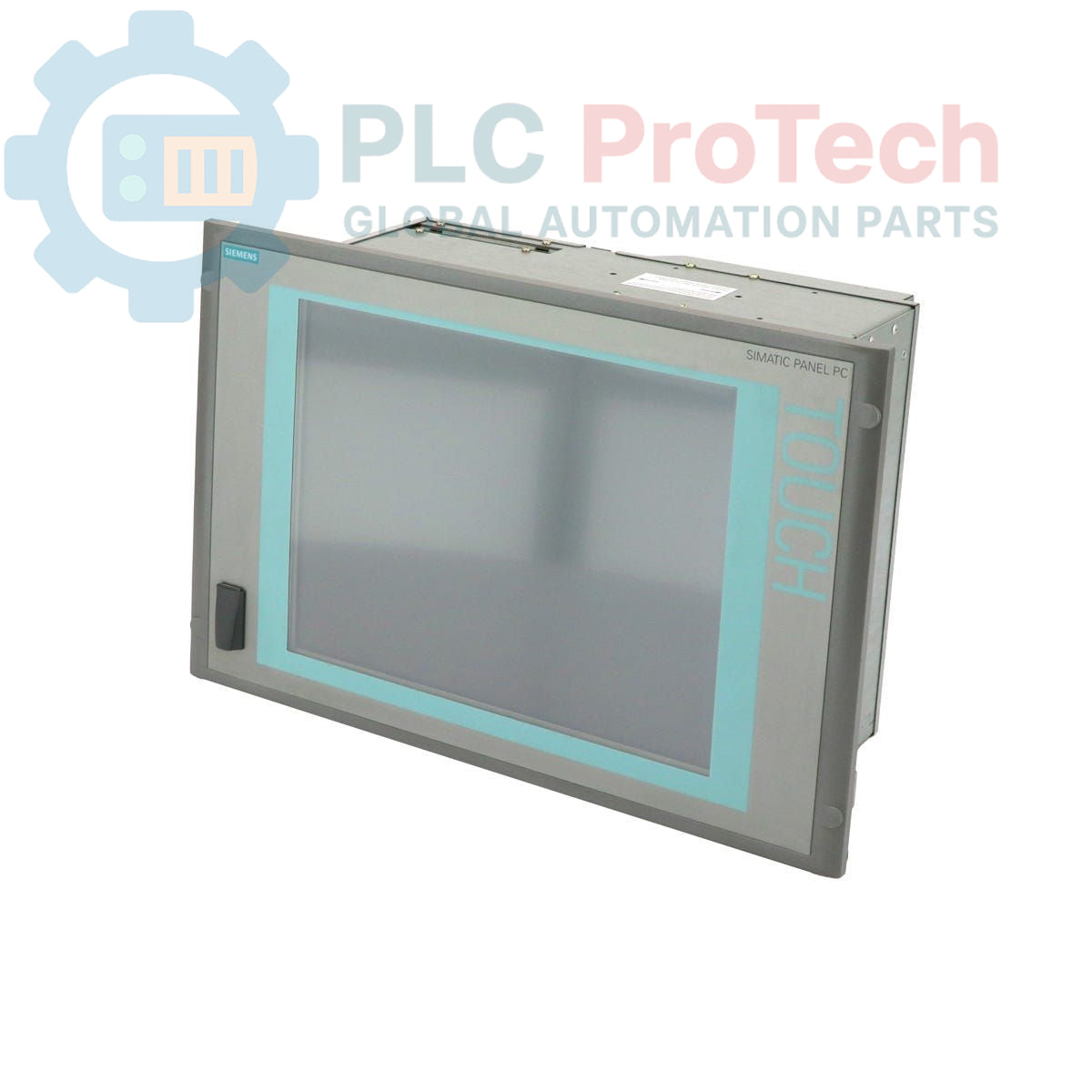

Siemens 6AV7822-0AB10-1AC0 to SIMATIC Panel PC 577 przeznaczony do zastosowań związanych ze sterowaniem i monitorowaniem w wymagających środowiskach przemysłowych. Urządzenie integruje wyświetlacz 15-calowy ekran dotykowy o natywnej rozdzielczości 1024 × 768 pikseli, zapewniający wyraźną interakcję operatora. Jest wyposażone w procesor Intel Pentium 4 o częstotliwości 2,4 GHz oraz 512 MB pamięci DDR400 SDRAM. Do przechowywania danych i aplikacji panelowy komputer PC ma dysk twardy 40 GB 2,5" oraz napęd DVD-ROM. System jest dostarczany z fabrycznie zainstalowanym systemem Windows XP Professional SP2 MUI i skonfigurowany do standardowego zasilania 110–230 V AC, w tym z europejskim przewodem zasilającym.

Cechy

• Kolorowy ekran dotykowy o przekątnej 15 cali
• Rozdzielczość ekranu 1024 × 768 pikseli
• Procesor Intel Pentium 4 pracujący z częstotliwością 2,4 GHz
• 512 MB DDR400 SDRAM (w konfiguracji 2 × 256 MB)
• Wewnętrzny dysk twardy 40 GB 2,5"
• Zintegrowany napęd optyczny DVD-ROM
• Wstępnie zainstalowany system operacyjny Windows XP Professional SP2 MUI
• Standardowe wejście zasilania 110–230 V AC

Zastosowania

• Interfejs człowiek–maszyna (HMI) do sterowania maszynami
• Wizualizacja procesów i klienci SCADA
• Rejestrowanie i gromadzenie danych na hali produkcyjnej
• Monitorowanie linii produkcyjnych i stanowiska sterowania
• Komputery przemysłowe w środowiskach produkcyjnych

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Przygotuj obudowę: Upewnij się, że wymiary otworu w panelu odpowiadają specyfikacji PC 577. Powierzchnia montażowa musi być czysta, płaska i zdolna do utrzymania ciężaru urządzenia. Sprawdź, czy zapewniono wystarczający odstęp na potrzeby wentylacji i prowadzenia kabli.
2. 2 Zamontuj urządzenie: Włóż komputer Panel PC od przodu w przygotowany otwór. Zamocuj go od tyłu za pomocą dostarczonych uchwytów montażowych, dokręcając je równomiernie, aby zapewnić prawidłowe uszczelnienie względem uszczelki obudowy. Nie dokręcaj zbyt mocno.
3. 3 Wykonaj połączenie uziemiające: Podłącz zacisk uziemienia obudowy komputera Panel PC do głównej szyny ochronnej PE obudowy za pomocą przewodu o niskiej impedancji. Niezawodne połączenie uziemiające ma kluczowe znaczenie dla bezpieczeństwa i odporności na zakłócenia.
4. 4 Podłącz zasilanie: Podłącz przewód zasilający AC do złącza wejściowego zasilania urządzenia. Poprowadź przewód zasilający oddzielnie od kabli sygnałowych i komunikacyjnych, aby zminimalizować zakłócenia elektromagnetyczne. Upewnij się, że napięcie źródłowe odpowiada wartości znamionowej 110–230 V AC.
5. 5 Podłącz urządzenia peryferyjne: Podłącz wszystkie niezbędne kable komunikacyjne (np. Ethernet, szeregowe) oraz urządzenia wejścia/wyjścia. Upewnij się, że wszystkie złącza są całkowicie wsunięte i zabezpieczone. Włącz urządzenie dopiero po wykonaniu wszystkich połączeń i bezpiecznym zamknięciu obudowy.
